Универсальный тестер NF-8601S и сети Ethernet RJ45

Магазин Gtest(R) предлагает широкую номенклатуру Кабельных Тестеров по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы для тестирования кабельных и сетевых инфраструктур. Также рекомендуются статьи для последующего самообразования

Сети и кабели являются важнейшими компонентами современных технологий, а правильное тестирование и обслуживание необходимы для обеспечения надежных и быстрых соединений. В этой записи блога мы проведем вас через процесс отслеживания и тестирования кабелей RJ45 Ethernet с помощью универсального и эффективного тестера кабелей Noyafa NF-8601S . Независимо от того, являетесь ли вы профессиональным установщиком сетей, специалистом по ИТ-поддержке или любителем DIY, вы найдете эту статью информативной и практичной.

Определение кабеля Ethernet RJ45

Кабель Ethernet RJ45 — это сетевой кабель, используемый для подключения устройств к проводному интернет-соединению или локальной сети (LAN).

Это широко используемый стандарт для соединения компьютеров, серверов, коммутаторов, маршрутизаторов и другого сетевого оборудования.

Разъем RJ45 имеет восемь контактов и может передавать данные со скоростью до 1 Гбит/с (гигабит в секунду).

Кабели Ethernet могут быть экранированными или неэкранированными, иметь различную длину и категорию в зависимости от конкретных сетевых требований.

Обзор Noyafa NF-8601S

Тестер кабеля TDR Noyafa NF-8601S — это компактное портативное устройство, используемое для тестирования и отслеживания различных типов кабелей Ethernet, включая cat5e, cat6, cat6a, cat7, силовой кабель (кабель LAN 4+2, кабель LAN 8+2), телефонный кабель и коаксиальный кабель. Он оснащен ЖК-дисплеем с простым в использовании интерфейсом, усовершенствованной технологией TDR и широким спектром функций тестирования, включая проверку целостности кабеля, короткого замыкания, измерения длины и качества кабеля.

Принцип работы: Noyafa NF-8601S использует технологию TDR (Time Domain Reflectometry) для измерения электрического сопротивления и отражательной способности кабеля с целью обнаружения неисправностей и измерения длины кабеля.

Когда сигнал посылается по кабелю, тестер Noyafa NF-8601S измеряет время, необходимое сигналу для прохождения до конца кабеля и обратно. На основе этого измерения тестер Noyafa NF-8601S может вычислить местоположение и тип неисправностей в кабеле, а также длину кабеля.

Трассировка кабелей RJ45 Ethernet с помощью Noyafa NF-8601S

Трассировка кабелей Ethernet с помощью Noyafa NF-8601S — простой и эффективный процесс.

Следующие методы помогут вам отследить кабели с помощью кабельного тестера Noyafa NF-8601S TDR .

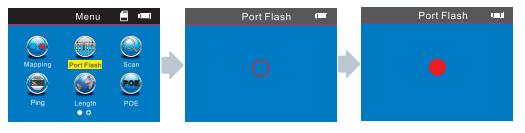

Метод 1: Трассировка кабеля Ethernet RJ45 с помощью Port Flash

Вы можете использовать этот метод для визуального отслеживания кабеля Live RJ45 Ethernet, мигая индикатором порта на коммутаторе/концентраторе. Однако этот метод работает только для хороших сетевых кабелей.

1. Вставьте батареи в кабельный тестер Noyafa NF-8601S и включите его.

2. Войдите в главное меню и нажмите значок «port flash».

3. Теперь у вас будет синий экран с полым красным кругом.

4. Вставьте кабель Ethernet RJ45 в порт POE/PING на основном блоке.

5. Пустой красный круг начнет мигать, превращаясь в сплошной красный круг с определенной частотой.

6. Теперь посмотрите на порт коммутатора, к которому подключен целевой кабель.

7. Индикатор на порту коммутатора, к которому подключен другой конец целевого кабеля, будет мигать с той же частотой, что и красный круг на дисплее, указывая местоположение кабеля.

Метод 2: Трассировка кабеля Ethernet RJ45 с помощью функции «Сканирование»

Этот метод эффективно находит и приблизительно определяет местоположение целевого кабеля RJ45 Ethernet среди неизвестных.

1. Включите сканер NF-8601S (основной блок).

2. Теперь вставьте целевой кабель Ethernet в порт «RJ45 Scan» на основном блоке.

3. Выберите функцию «Сканирование» в главном меню. Основной блок по умолчанию перейдет в режим сканирования «низкая частота». (Однако вы также можете переключиться в режим «переключатель PoE» и режим сканирования «высокая частота» в соответствии с вашими рабочими условиями.)

4. Теперь нажмите кнопку «Питание» на приемнике, чтобы включить его. (Следите за индикатором, чтобы убедиться, что приемник включен.)

5. Нажмите кнопку «SET» один раз, пока индикатор с надписью «SCAN» не загорится красным.

6. Теперь перенесите приемник на другую сторону целевого кабеля, чтобы просканировать и отследить целевой кабель.

Тестирование кабелей RJ45 Ethernet с помощью Noyafa NF-8601S

Noyafa NF-8601S — многоцелевой инструмент для проведения различных тестов на кабелях RJ45 Ethernet. Некоторые из основных тестов, которые вы можете выполнить, перечислены ниже:

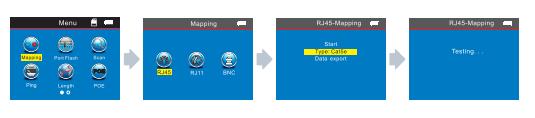

Тест №1: Тест «от штифта к штифту»

Кабель неправильно подключен к основному блоку или удаленному блоку, или кабель слишком короткий для проведения теста.

б) Правильное подключение

R = Удаленный идентификатор, M = Основной тестер, G = Земля

Вы увидите график (как показано выше) при тестировании экранированного кабеля Ethernet RJ45 с хорошим соединением с использованием удаленного идентификатора.

в) Короткое замыкание

Если произошло короткое замыкание, появится показанный выше тип графика, отображающий PIN-код, местоположение и расстояние.

Примечание : На приведенном выше примере графика показано, что провод Ethernet закорочен на контактах 38 и 45 на расстоянии 49,3 метра.

г. Разомкнутая цепь

Если цепь разомкнута, появится показанный выше тип графика, отображающий PIN-код, местоположение и расстояние.

Примечание : На приведенном выше примере графика показано, что провод Ethernet закорочен на контактах 2 и 5 на расстоянии 97,2 метра от начального конца удаленного устройства.

е. Крест

Приведенный выше график появляется, если провод перекрещен.

Примечание : на приведенном выше примере графика показано, что контакты 2 и 5 провода Ethernet перекрещены.

f. Открытый, Короткий, Кросс

Бывают случаи, когда в проводах Ethernet есть обрывы и короткие замыкания, а также перекрещенные провода. В этом случае появится указанный выше график.

Примечание : На приведенном выше примере графика показано, что контакты 3 и 8 кабеля Ethernet закорочены, контакт 1 разомкнут, а контакты 2 и 5 перекрещены.

В заключение

Трассировка и тестирование кабеля Ethernet RJ45 с помощью Noyafa NF-8601S — это простой процесс, который может легко выполнить любой человек, даже без предварительного технического опыта.

Тестер NF-8601S — надежный и эффективный инструмент, который помогает быстро выявлять проблемы с кабелями и проверять надежность подключения сетевых кабелей RJ45.

Выполняя описанные ранее шаги, вы можете гарантировать правильную работу кабелей RJ45 Ethernet и бесперебойную работу сети.

Инвестиции в высококачественный кабельный тестер, такой как Noyafa NF-8601S, — это разумный выбор для тех, кто хочет поддерживать бесперебойную работу сети и избегать дорогостоящих простоев.
