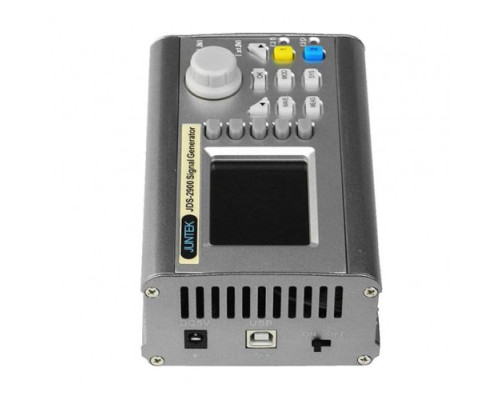

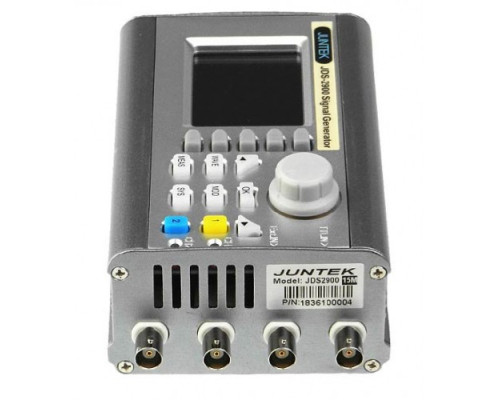

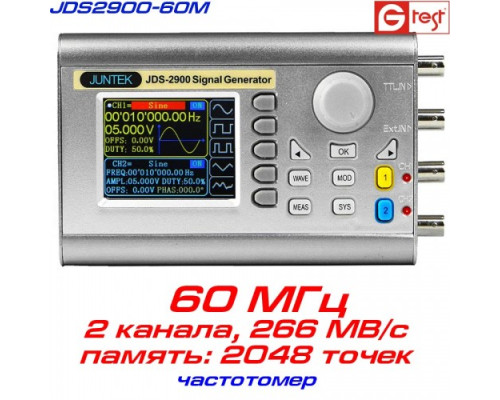

JDS2900-60M генератор произвольных форм сигналов 60 МГц, 2 канала
JDS2900-60M двухканальный генератор (60 МГц, 2 канала) является представителем генераторов произвольных форм сигналов обеспечивающих высокую точность временной и амплитудной генерации. Основой архитектуры генератора является технология прямого цифрового синтеза (DDS).
Генераторы серии JDS2900 имеют следующие особенности:
• Цветной 320*240 2.4" TFT ЖК-дисплей, позволяющий одновременно наблюдать параметры каналов CH1 и CH2.
• Использование DDS технологии прямого цифрового синтеза, обеспечивающей генерацию стабильного сигнала с низким уровнем искажений.
• Maxсимальная выходная частота (синусоидального сигнала) до15 мГц/30 мГц/40 мГц/50 мГц/60 мГц, частота выборки 266 МВ/с, разрешение по амплитуде 14 бит.
• Два полностью независимые выходных канала, синхронизация внешним сигналом и регулируемый фазовый сдвиг.
• Значительно улучшена форма прямоугольного сигнала типа меандр, диапазон частот до 15 мГц.
• Возможность сохранения до 60 форм сигналов, глубина памяти 2048 * 14бит, воспроизведение шаблонов пользовательского сигнала.
• Высокое разрешение по амплитуде, дискретность установки амплитуды 1 мВ, диапазон амплитуд составляет от 0 до 20 В (пик).
• Скважностью импульсного сигнала каждого канала может быть установлено независимо в пределах от 0,1% до 99,9% с дискретностью 0,1%.
• Длительность импулься и период следования регулируется в пределах от 30 нс до 4000 с.
• Генераторы данной серии обеспечивают линейное и логарифмическое свипирование с периодом развертки от 0,1 с до 999,9 с.
• Генерация импульсных последовательностей от 1 до 1048575 произвольных импульсов
• Генераторы оснащены функцией частотомера с полосой до 100 МГц, позволяющей измерять частоту сигнала, период, положительную и отрицательную длительность импульса.
• Имеется возможность смещения выходного сигнала по уровню от -9,99 В до 9,99 В с разрешением 0,01 В.
• Возможность сохранять в памяти 100 групп параметров, установленных пользователем.
• Функция редактирования форм сигналов: пользователь может редактировать произвольную формуна ПК и затем записать в память генератора.
• USB интерфейс обеспечивает подключение прибора к персональному компьютеру для управления и передачи данных.
• Система защиты выходов от короткого замыкания: все выходные каналы выдерживают короткое замыкание до 60 с.
Купить генератор JDS2900-60M можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Программное обеспечение и руководства пользователя для генератора JDS2900-60M (*rar)
ОСОБЕННОСТИ генератора JDS2900-60M:
• Количество каналов: 2 + внешний вход
• Полоса частот генерации: до 60 МГц
• Разрешение: 0,01 мкГц
• Встроенный частотомер: до 100 МГц
• Частота дискретизации: 266 МВ/с, вертикальное разрешение 14 бит
• Объем памяти: 2048 точек
• Функции: синус, прямоугольник, импульс, пила, белый шум (Гаусса), 60 предустановленных форм сигналов.
• Высокая точность, частотомер с полосой частот: от 1 Гц до 100 МГц
• Коэффициент заполнения периода импульса: от 0,1% до 99,9%
• USB интерфейс для документирование входных сигналов и подключения к иным устройствам
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ серии генераторов JDS2900:
| Модель | JDS2900-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | ||
| Максимальная частота (снусоида) | 15 МГц | 30 МГц | 40 МГц | 50 МГц | 60 МГц | ||
| Максимальная частота (меандр, треугольник) | 15 МГц | 15 МГц | 15 МГц | 15 МГц | 15 МГц | ||
| Максимальная частота (импульс, сигнал произвольн. формы) | 6 МГц | 6 МГц | 6 МГц | 6 МГц | 6 МГц | ||
|
Время нарастания импульсного сигнала |
≤25 нс |
≤20 нс | ≤15 нс | ≤1 нс | ≤15 нс | ||
|
Диапазон изменения длительности импульса |
150 нс - 4000 с |
60 нс - 4000 с | 40 нс - 4000 с | 30 нс - 4000 с | 30 нс - 4000 с | ||
| Количество каналов | 2 канала (CH1 / CH2) + внешний вход | ||||||
| Скорость выборки | 266 МВ/сек | ||||||
| Количество точек в сигнале произвольной формы | 2048 точек | ||||||
| Разрешение по частоте | 0,01 мкГц | ||||||
| Точность задания частоты |
± 20 ppm |
||||||
| Разрешение по-вертикали | 14 бит. | ||||||
| Разрешение по напряжению | 1 мВ | ||||||
| Амплитуда |
< 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5 В
|
||||||
| Скважность импульсного сигнала |
0,1% - 99,9% |
||||||
|
Полный коэффициент гармонических искажений синусоидального сигнала |
<0,8% (20 Гц - 20 кГц, 0dBm) |
||||||
| Встроенные формы сигнала / функции | синус, прямоугольник, импульс, треугольник, пила, CMOS, уровень постоянного тока, полуволна, полная волна, полож. ступенька, отриц. ступенька, экспоненциальный подъем, экспоненциальный спад, белый шум (Гаусса) и 60 предустановленных форм сигналов (включая DC) | ||||||
| Выходной импеданс | 50 Ω ± 10% | ||||||
| Частотомер, диапазон частот | от 1 Гц до 100 МГц | ||||||
| Интерфейсы | стандарт USB, TTL | ||||||

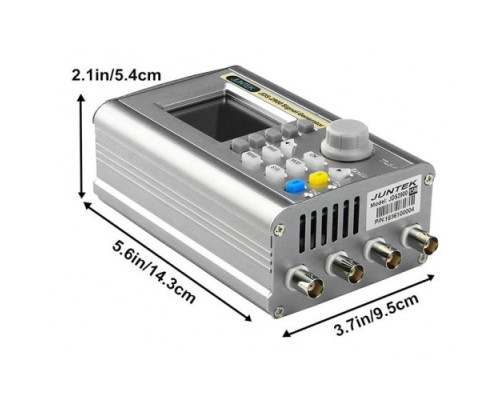

| Габариты | 143 х 95 х 54 мм | ||||||
Варианты написания: JDS2900-60M, JDS2900 60M, JDS 2900-60M
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
