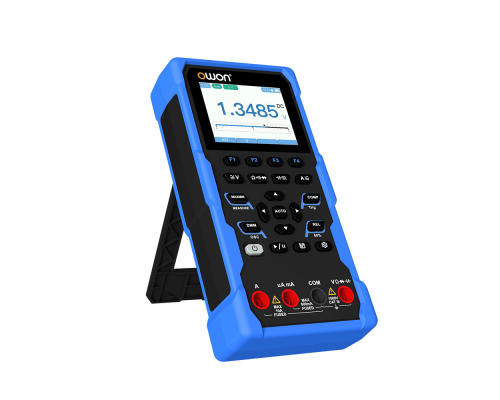

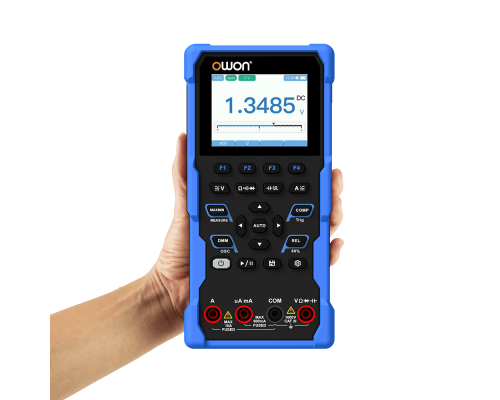

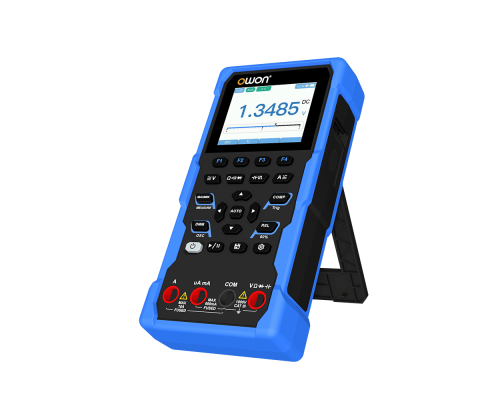

HDS120 OWON Осциллограф-мультиметр

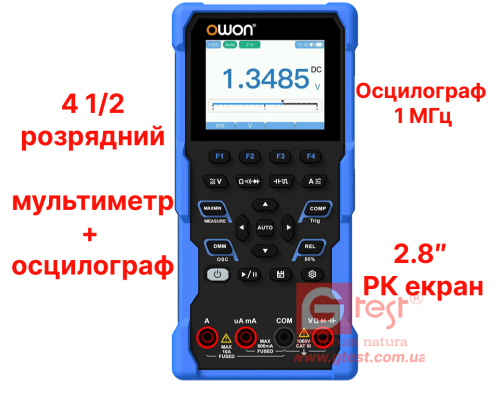

- Многофункциональный измерительный прибор: 4 1/2-разрядный мультиметр + осциллограф

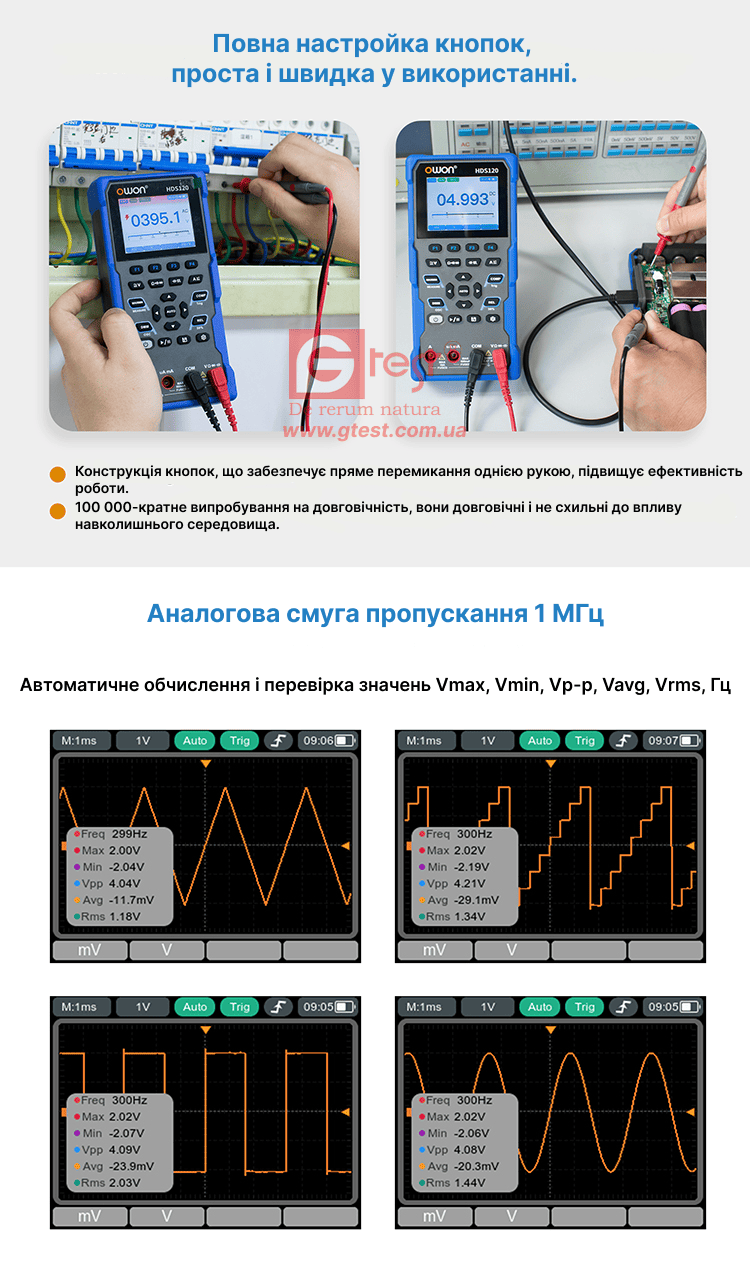

- Автоматические измерения формы сигнала: включая Vmax, Vmin, Vp-p, Vavg, Vrms и частоту.
- Удобный интерфейс: полнофункциональная конструкция, простота эксплуатации и продление срока службы устройства

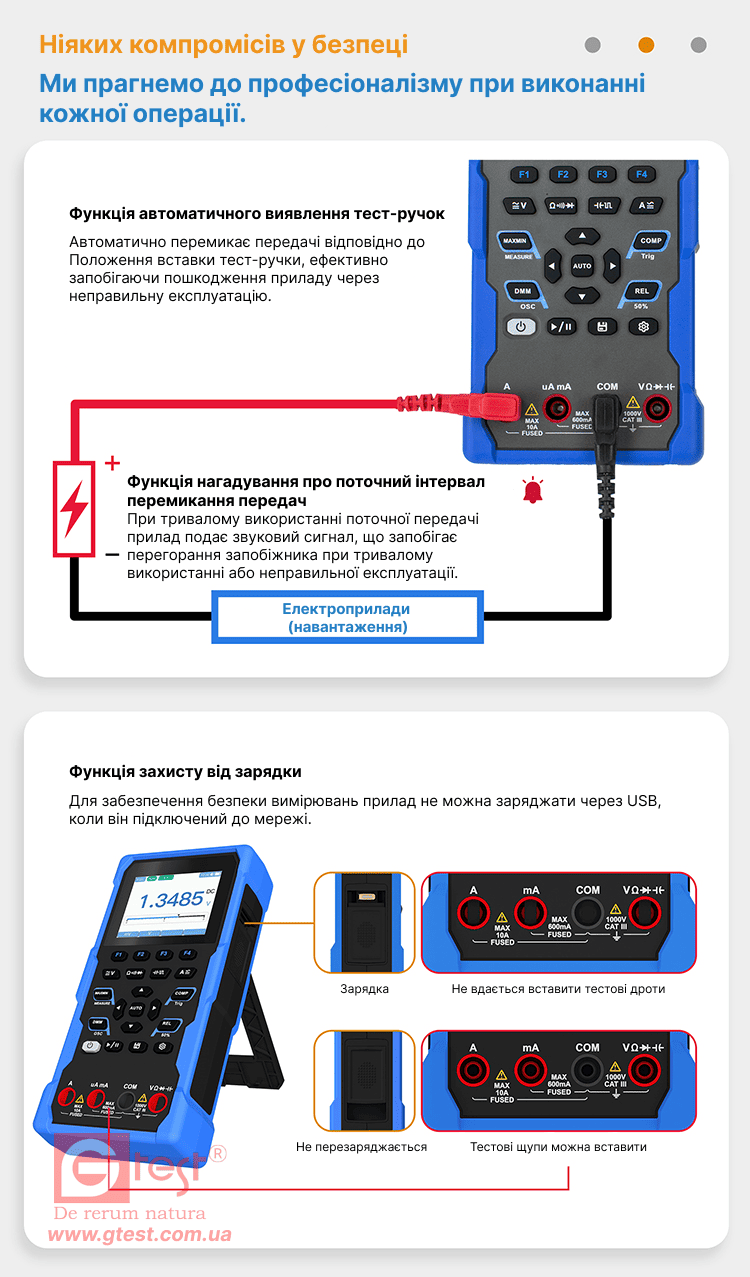

- Интеллектуальное обнаружение зонда: автоматически переключает значения измерений в зависимости от положения вставки зонда, эффективно предотвращая повреждение прибора из-за неправильной эксплуатации.
- Эффективное управление энергопотреблением: питание от литиевых батарей 18650, что обеспечивает более длительное время работы, делая ваши измерительные задачи более надежными.

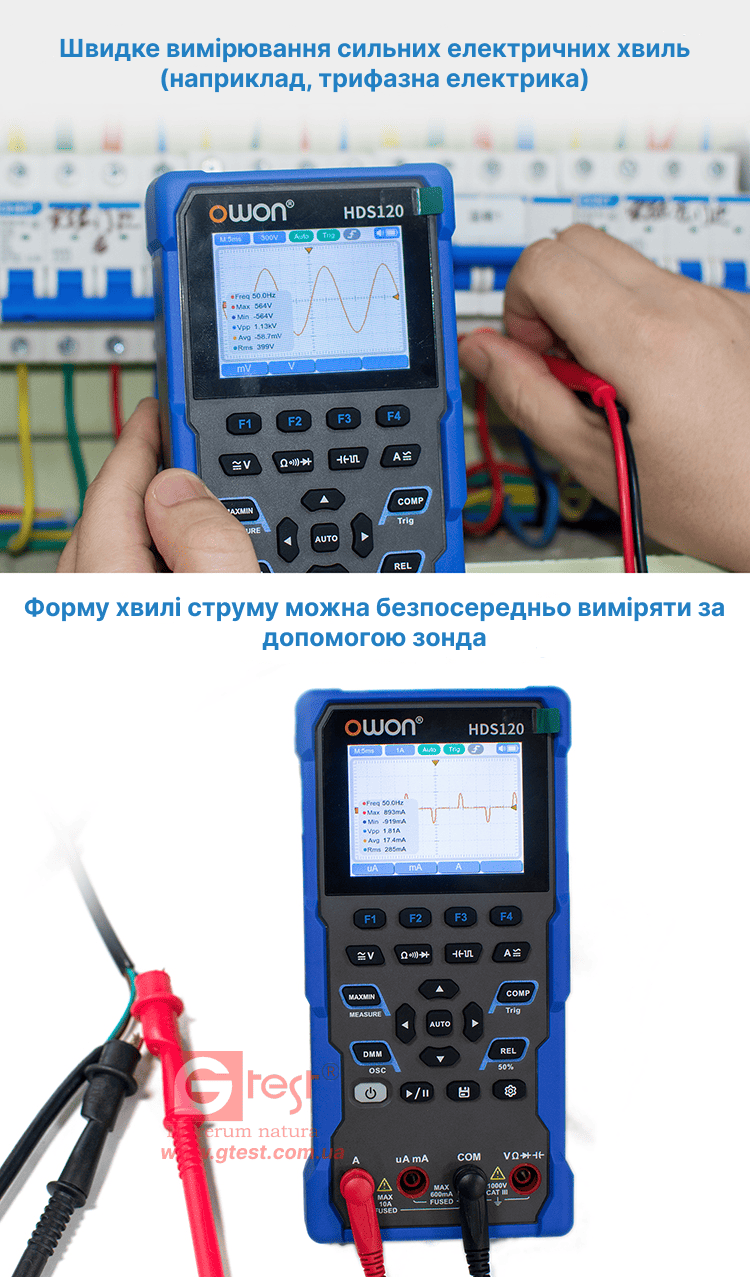

- Безопасное измерение высокого напряжения: соответствует стандарту CATⅢ1000V, способно напрямую и безопасно измерять формы сигналов высокого напряжения до 1000 В, расширяя спектр применения.

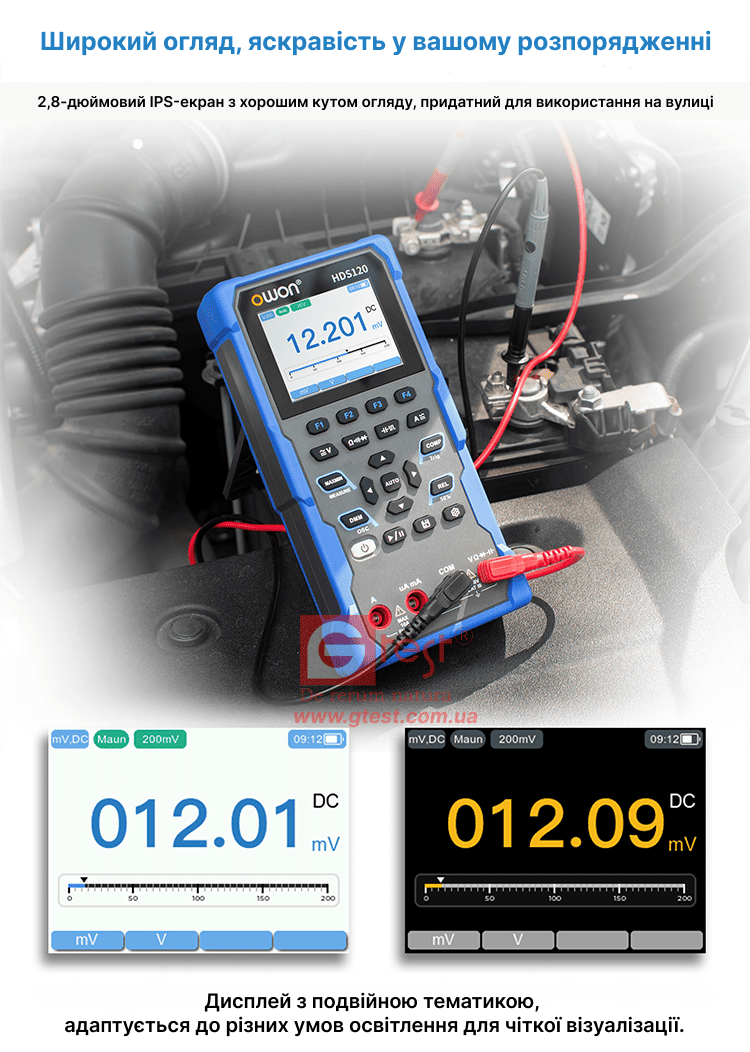

- Дисплей высокой четкости: оснащен 2,8-дюймовым IPS-экраном, обеспечивающим широкий угол обзора и превосходное качество отображения, что гарантирует четкое считывание данных под любым углом.
- Экологически адаптивный дисплей: дисплей высокой яркости, высокой контрастности с режимом двойной темы обеспечивает четкое изображение как в условиях яркого света, так и в условиях темного освещения, оптимизируя пользовательский опыт.
Руководство пользователя для осциллографа серии HDS100
Краткое руководство для осциллографа серии HDS100
Технические характеристики

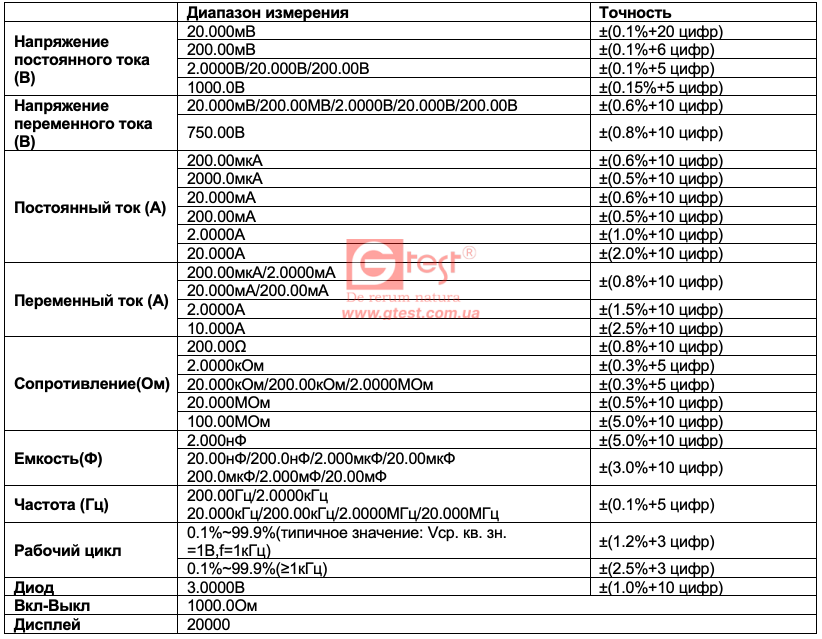

Характеристики мультиметра
Характеристики осциллографа
|
Аналоговая полоса пропускания |
1 МГц (только шкала ACV) |
Максимальная выборка |
5.0Msps |
|
Канал |
1 |
Входное сопротивление |
≈10МОм |
|
Диапазон временной базы |
2,5 мкс~10 с/дел |
Точность временной базы |
±（0,01% + 0,1дел） |
|
Диапазон вертикальной чувствительности напряжения |
30мВ~500В/сетка |
Текущий диапазон вертикальной чувствительности |
100мкА~5А/сетка |
|
Точность вертикальной амплитуды |
±（5% + 0,2дел） |
Функция измерения |
Vмакс,Vмин,Vпик-пик,Vср,Vсркз,Гц |
|
Максимальный предел напряжения |
1000 В постоянного и переменного тока Пиковое значение |
Максимальный предел тока |
15A DC+AC Пиковое значение |
|
Режим триггера |
Авто/Нормальный/Одиночный |
Спусковой крючок |
Нарастающий фронт/Спадающий фронт |
|
Автонастройка |
Временная база/Вертикальная амплитуда/Значение триггера |
||
Другие характеристики
|
Индикация низкого заряда батареи |
√ |
Спящий режим |
√ |
Относительное измерение |
√ |
|
|
Подсветка |
√ |
Защита ввода |
√ |
Входное сопротивление |
≥10МОм |
|
|
Соблюдение техники безопасности |
CATⅢ1000V |
Размер ЖК-дисплея |
2,8-дюймовый ЖК-дисплей |
Вес (без упаковки) |
0,35 кг |
|
|
Аккумулятор |
18650 |
Размеры (Д*Ш*В) |
93мм x 41.5мм x 188мм |
|||
Аксессуары
- Краткое руководство
- USB-кабель
- Мультиметрический провод
- Мягкая сумка
