Генераторы сигналов и их области применения
Г-н Tim Keep
Инженер-электронщик, бакалавр технических наук (с отличием), более 20 лет опыта (аналоговая, цифровая, силовая электроника).
Как генератор сигналов создает сигналы (прямоугольные/пилообразные и т. д.)?
В большинстве современных генераторов сигналов используется метод, называемый прямым цифровым синтезом (DDS). По сути, это процесс, при котором число отсчитывается от 0 до n (обычно степень двойки, поэтому 12-битный DDS будет считать от 0 до 4095) и обратно до 0 в цикле. Это число подается в ОЗУ или ПЗУ, которое принимает его и выдает на выходе амплитуду сигнала. Выходное число подается на ЦАП (цифро-аналоговый преобразователь), который генерирует аналоговый сигнал. Затем этот сигнал подается на схему для регулировки амплитуды и постоянного смещения. Частота регулируется путем изменения скорости изменения числа или увеличения интервала между числами. Это позволяет загружать в ОЗУ любой сигнал и повторять его, и такой генератор называется генератором произвольных сигналов. Он может генерировать обычные синусоидальные, прямоугольные и пилообразные сигналы так же легко, как и более сложные сигналы любой формы.

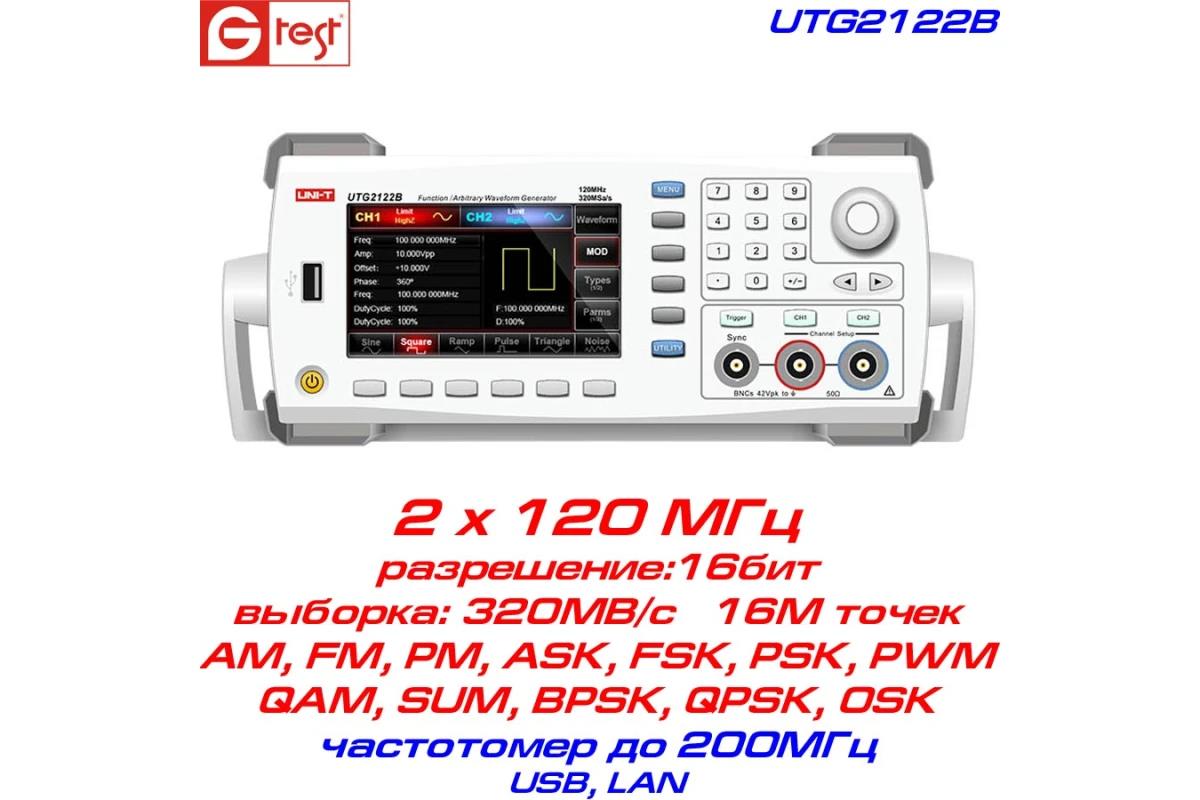

UTG2122B генератор UNI-T, 120 МГц (активировать гиперссылку)
Каковы функции генератора сигналов?
Генератор сигналов — это электронный прибор, который производит управляемые электрические сигналы или волновые формы, используемые для проектирования, тестирования, поиска и устранения неисправностей, а также калибровки электронных устройств и систем. Он обеспечивает предсказуемое и воспроизводимое воздействие, позволяя инженерам и техникам наблюдать за реакцией цепей в известных условиях.
Основные функции и области применения:
• Тестирование целостности и синхронизации сигнала:
Генерация импульсов, подобных тактовым сигналам, и джиттера для оценки цифровой синхронизации, приемников и сериализаторов.
Создание контролируемых времен нарастания/спада и коэффициентов заполнения для тестирования устройств TTL/CMOS.
• Имитация радиочастотных и микроволновых систем:
Предоставление несущих сигналов, модуляции и известных уровней мощности для антенн, усилителей, смесителей и приемников.
Часто включает регулировку уровня, аттенюаторы и согласование выходного импеданса.
• Обеспечивает модуляцию и комплексное тестирование:
Применение однотональной или многотональной модуляции для характеристики демодуляторов, кодеков и характеристик канала связи (BER, SNR).
Генераторы произвольных сигналов (AWG) воспроизводят сигналы реального мира, тестируют комплексную I/Q-модуляцию и имитируют помехи.
• Поддержка калибровки и измерений:
Служат эталонными источниками для анализаторов спектра, осциллографов, сетевых анализаторов и измерителей мощности.
Используются в автоматизированном испытательном оборудовании (ATE) для проверки на производственной линии.
Типы генераторов сигналов
• Генератор функций: специализируется на низкочастотных лабораторных сигналах (от аудио до низких МГц).
• Генератор радиочастотных/микроволновых сигналов: охватывает высокие частоты (от МГц до десятков ГГц) с точной выходной мощностью и модуляцией.
• Генератор произвольных сигналов (AWG): выдает заданные пользователем сложные сигналы с высокой частотой дискретизации и памятью.
• Генератор импульсов: специализируется на быстрых фронтах, регулируемой ширине импульса и частоте повторения.
• Векторный генератор сигналов (VSG): генерирует сложные I/Q-модулированные сигналы для современных цифровых коммуникаций (LTE, 5G, Wi-Fi).
Практические параметры, которые следует учитывать:
• Диапазон частот и разрешение
• Диапазон амплитуды выходного сигнала, разрешение и точность
• Коэффициент нелинейных искажений (THD), фазовый шум и динамический диапазон без паразитных составляющих (SFDR)
• Возможности модуляции и полоса пропускания
• Выходное сопротивление и доступные параметры ослабления/изоляции
• Входы синхронизации/запуска и внешнего опорного сигнала
Типичные примеры:
• Построение графика зависимости коэффициента усиления усилителя от частоты с помощью синусоидального сигнала в диапазоне 1–100 кГц.
• Ввод модулированного радиочастотного несущего сигнала для проверки чувствительности приемника и характеристик демодуляции.
• Использование генератора сигналов с искусственным интеллектом (AWG) для воспроизведения записанных сигналов датчиков для тестирования встроенных систем.
• Подача импульсов на цифровой вход для проверки запасов по времени установки/удержания и подавления дребезга контактов.
ВЫВОДЫ:
Функция генератора сигналов заключается в создании управляемых, настраиваемых электрических сигналов, которые служат известными входными данными для характеризации, проверки и устранения неисправностей электронных схем и систем в аудио, цифровых, радиочастотных и микроволновых диапазонах.
В каких отраслях промышленности обычно используются генераторы радиочастотных сигналов?
Генераторы радиочастотных сигналов являются незаменимыми инструментами в различных отраслях промышленности, играя решающую роль во многих областях применения.
Вот некоторые типичные примеры использования:
1. Телекоммуникации
• Тестирование коммуникационного оборудования: используется для тестирования передатчиков, приемников и цепей модуляции/демодуляции в сотовых, Wi-Fi и спутниковых системах связи.
• Моделирование сигналов: имитирует реальные условия передачи сигналов для проверки их производительности.
2. Аэрокосмическая и оборонная промышленность
• Радиолокационные и навигационные системы: генерируют радиочастотные сигналы для тестирования и калибровки радиолокационных, навигационных и коммуникационных систем на самолетах и ракетах.
• Радиоэлектронная борьба: используется при разработке и тестировании систем подавления и противодействия.
3. Вещание
• Тестирование передатчиков и антенн: обеспечивает надлежащую частоту и уровни мощности в телевизионном и радиовещательном оборудовании.
• Целостность сигнала: оценивает качество и надежность сигналов, передаваемых на большие расстояния.
4. Бытовая электроника
• Разработка и тестирование: помогает в тестировании беспроводных устройств, таких как смартфоны, планшеты и другие потребительские товары на основе радиочастот.
5. Медицинское оборудование
• Системы визуализации: Используются для тестирования систем МРТ и УЗИ, которые используют радиочастотные сигналы для генерации изображений.
• Терапевтические устройства: Помогают в калибровке и проверке терапевтических устройств на основе радиочастот (например, систем радиочастотной абляции).
6. Исследования и разработки
• Характеризация устройств: Используется в лабораториях для характеризации и анализа характеристик радиочастотных компонентов, включая усилители, фильтры и антенны.
• Тестирование прототипов: Облегчает тестирование новых конструкций и технологий до их массового производства.
7. Автомобильная промышленность
• Телематика и навигационные системы: Тестирование радиочастотных компонентов в передовых системах помощи водителю (ADAS) и системах связи «автомобиль-все» (V2X).
8. Промышленные приложения
• Мониторинг оборудования: Используется в системах мониторинга состояния для проверки и обеспечения целостности радиочастотной связи в промышленной автоматизации.
• Дистанционное зондирование: Помогает в разработке и тестировании устройств, используемых для дистанционного мониторинга и управления.
ВЫВОДЫ:
Генераторы радиочастотных сигналов — это универсальные инструменты, необходимые для тестирования, разработки и калибровки широкого спектра систем в телекоммуникациях, аэрокосмической отрасли, телерадиовещании, медицинском оборудовании, автомобилестроении и других областях. Они помогают обеспечить надежность и производительность радиочастотных компонентов и систем в реальных условиях эксплуатации.
