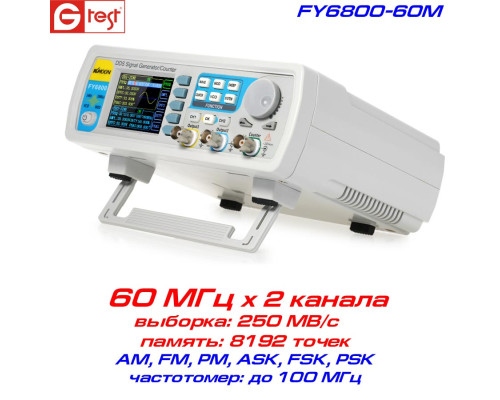

FY6800-60M генератор сигналов произвольной формы 60 МГц, 2 канал
FY6800-60M двухканальный DDS-генератор (полоса 60 МГц, 2 канала) является представителем генераторов сигналов произвольной формы, обеспечивающих хорошую точность временной и амплитудной генерации. Основой архитектуры генератора является технология прямого цифрового синтеза (DDS).
Генераторы серии FY6800 имеют следующие особенности:
• Цветной дисплей 2.4" TFT, разрешение 320х240, позволяющий одновременно наблюдать параметры каналов CH1 и CH2
• Использование DDS-технологии прямого цифрового синтеза, обеспечивает генерацию стабильного сигнала с низким уровнем искажений
• Два полностью независимые выходных канала, синхронизация внешним сигналом и регулируемый фазовый сдвиг
• Maксимальная выходная частота (синусоидального сигнала) до 20 / 30 / 40 / 60 МГц
• Разрешение: 0,01 мкГц
• Встроенный частотомер: до 100 МГц
• Частота дискретизации: 250 МВ/с, разрешение по амплитуде 14 бит
• Объем памяти: 8192 точек
• Возможность сохранения до 98 групп функций/сигналов произвольной формы: 34 группы предустановленных сигналов и 64 групп пользовательского сигнала
• Предустановленные функции: синус, прямоугольник, импульс, пила, полуволна, полная волна, экспонента, обратная экспонента, мультитон, ЭКГ, трапеция, белый шум (Гаусса) и др.
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK
• Функция частотомера с полосой до 100 МГц, позволяющая измерять частоту сигнала, период, положительную и отрицательную длительность импульса.
• Высокая точность установки частоты до 20е-6, дискретность установки 1,0 мкГц
• Скважность импульсного сигнала для каждого канала может быть установлена независимо в пределах от 0,1% до 99,9% с дискретностью 0,1%
• Высокое разрешение по амплитуде, дискретность установки амплитуды 1 мВ, диапазон выходного сигнала составляет от 0 до 20 В (двойная амплитуда)
• Генераторы данной серии обеспечивают линейное и логарифмическое свипирование с периодом развертки от 0,01 с до 999,9 с
• Имеется возможность смещения выходного сигнала по уровню в диапазоне от -9,99 В до 9,99 В с разрешением 0,01 В
• Функция редактирования форм сигналов: пользователь может создавать или редактировать форму сигнала на ПК и затем записать в память генератора
• Генерация импульсных последовательностей от 1 до 1048575 произвольных импульсов
• Возможность сохранять в памяти 100 групп параметров, установленных пользователем
• Система защиты выходов от короткого замыкания: все выходные каналы выдерживают короткое замыкание до 60 с
• USB интерфейс обеспечивает подключение прибора к персональному компьютеру для управления и передачи данных
Купить генератор FY6800-60M можете, сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Руководство пользователя для генератора FY6800-60M (*pdf)
Программное обеспечение для генераторов серии FY6800 (*rar)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ серии генераторов FY6800:
| Модель | FY6800-20M | FY6800-30M | FY6800-40M | FY6800-60M | |||
| Максимальная частота (снусоида) | 20 МГц | 30 МГц | 40 МГц | 60 МГц | |||
| Максимальная частота (меандр, треугольник) | 15 МГц | 25 МГц | 25 МГц | 25 МГц | |||
| Максимальная частота (импульс, TTL/CMOS, сигнал произвольн. формы) | 10 МГц | 10 МГц | 10 МГц | 10 МГц | |||
| Количество каналов | 2 канала (CH1 / CH2) + внешний вход | ||||||
| Скорость выборки | 250 МВ/сек | ||||||
| Количество точек в сигнале произвольной формы | 8192 точек | ||||||
| Разрешение по частоте | 1,0 мкГц | ||||||
| Разрешение по-вертикали | 14 бит. | ||||||
| Разрешение по напряжению | 1 мВ | ||||||
| Амплитуда | < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В | ||||||
| Встроенные формы сигнала / функции | предустановленные формы сигналов: синус, прямоугольник, импульс, пила, белый шум (Гаусса), и 64 (включая DC) пользовательские формы | ||||||
| Выходной импеданс | 50 Ω ± 10% | ||||||
| Частотомер | диапазон частот: от 0,01 Гц до 100 МГц | ||||||

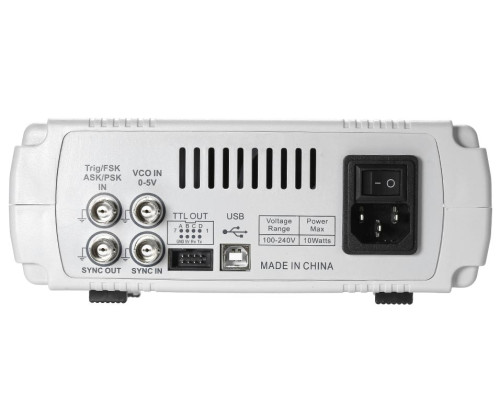

| Интерфейсы | стандарт USB, TTL, CMOS | ||||||

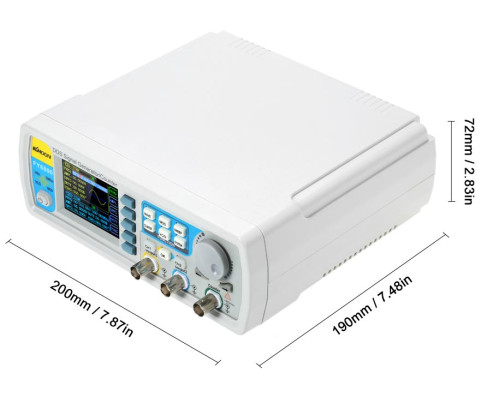

| Габариты | 200 х 190 х 90 мм | ||||||
Варианты написания: FY6800-60M, FY6800 60M, FY 6800-60M
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
