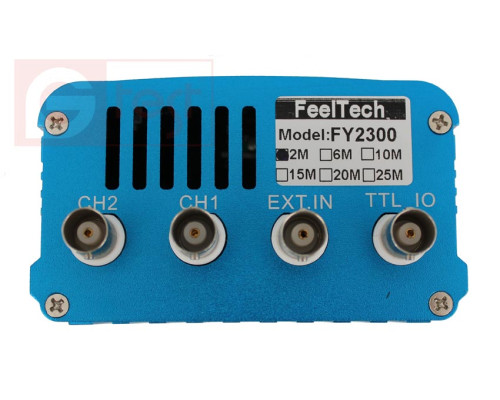

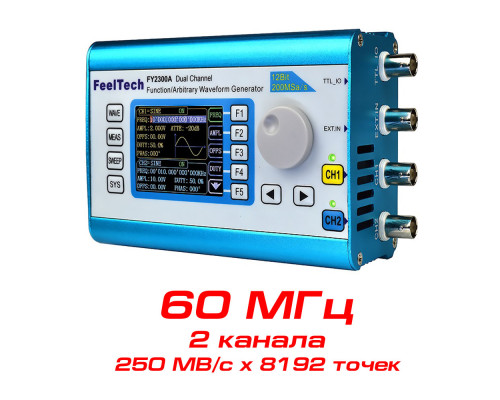

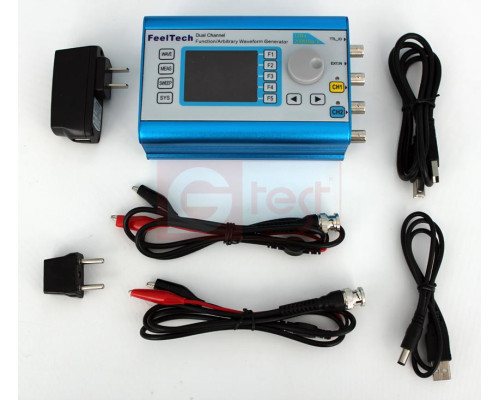

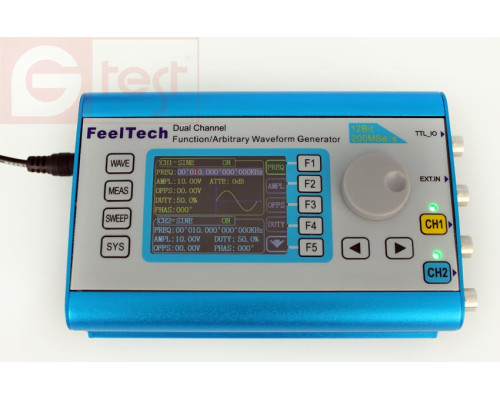

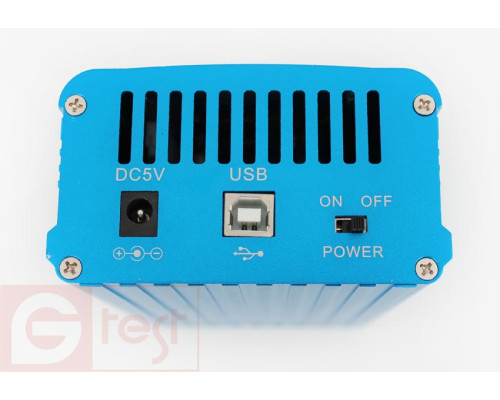

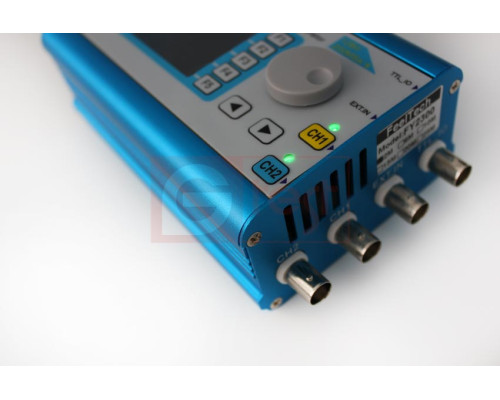

FY2300H-60M генератор DDS, 60 МГц
10 080грн.
Без НДС: 10 080грн.
FY2300H-60M - двухканальный генератор DDS произвольных форм сигналов (полоса: 60МГц, частота ЦАП: 250 МВ/с, память: 8192 точек). Генератор FY2300H-60M имеет более 30-ти предустановленных форм сигналов, включая математические, тригонометрические функции, кривые распределения и пр, реализованы возможности генератора качающейся частоты (линейный и логарифмический режимы) и модуляции сигнала AM, FM. Разрешение по вертикали 14 бит, разрешение по частоте 1мкГц (0,000001 Гц), макимальная амплитуда генерации 20В (до 20 МГц), 5В (более 20 МГц), выходное сопротивление 50 Ом.
Серия генераторов DDS FY2300H включает 5-ть моделей: 25MГц, 30MГц, 40МГц, 50MГц, 60MГц
Купить генератор DDS FY2300H-60M можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
ОСОБЕННОСТИ генератора DDS произвольных форм сигналов FY2300H-60M:
• Технология прямой выборки DDS: разрешение: 14бит, скорость: 250МВ/с, память: 8192 точек
• Диапазон генерации: 1 мкГц - 60 МГц
• Разрешение по вертикали: 14 бит или 1 мВ
• Модуляция: AM, FM
• Логарифмическая и линейная развёртка, генерация импульсов
• Встроенный частотомер: 0,01 Гц - 100 МГц
• 31 произвольных сигналов (тригонометрические, математические и другие)
• Разрешение по частоте: 1 мкГц
• Большой дисплей 2,4" (320 × 240 pixels) TFT LCD
• Интерфейс: USB.
• Диапазон генерации: 1 мкГц - 60 МГц
• Разрешение по вертикали: 14 бит или 1 мВ
• Модуляция: AM, FM
• Логарифмическая и линейная развёртка, генерация импульсов
• Встроенный частотомер: 0,01 Гц - 100 МГц
• 31 произвольных сигналов (тригонометрические, математические и другие)
• Разрешение по частоте: 1 мкГц
• Большой дисплей 2,4" (320 × 240 pixels) TFT LCD
• Интерфейс: USB.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ генератора DDS произвольных форм сигналов FY2300H-60M:
Предустановленные формы сигналов
|
Стандартные формы сигналов
|
синус, прямоугольник, треугольник, импульс, наклон, TTL, CMOS, шум, мультитон, кардио, распределение Гаусса, модуляция AM/FM
|
|
Дополнительные формы сигналов
|
31 формы: тригонометрические, нарастание и спад экспоненты, ступеньки, и другие формы
|
Частота
|
Синус
|
от 1 мкГц до 60 МГц
|
|
Меандр, импульс, треугольник
|
от 1 мкГц до 20 МГц
|
|
Произвольной формы сигнал
|
от 1 мкГц до 20 МГц
|
|
TTL/CMOS
|
от 1 мкГц до 20 МГц
|
|
Разрешение
|
1 мкГц (0,000001 Гц)
|
|
Точность
|
5Е-6
|
|
Стабильность
|
1Е-6
|
|
Сдвиг по фазе
|
0°-359°, разрешение: 1°
|
Амплитуда
|
Амплитуда
|
от 10 мВ до 20 В ( частота <20 МГц); от 10 мВ до 5 В ( частота >25 МГц)
|
|
Разрешение
|
14 бит / 1 мВ
|
|
Погрешность
|
стабильность: 0,5% / 5 часов
|
|
Смещение
|
+/- 10 В, разрешение 0,01 В
|
|
Импеданс
|
50 Ом ±10%
|
Сигналы произвольной формы
|
Количество точек на сигнал
|
8192 точек
|
|
Скорость выборки
|
250 МВ/с
|
|
Вертикальное разрешение
|
14 бит, 1мВ
|
|
Объем памяти
|
20 форм сигналов
|
Генератор качающейся частоты
|
Режим
|
линейный, логарифмический
|
|
Объект
|
частота, заполнение, амплитуда, смещение
|
|
Время
|
от 0,01 с до 999,99 с
|
Частотомер
|
Диапазон частот
|
от 0,01 Гц до 100 МГц
|
|
Чувствительность
|
от 0,7 В до 20 В
|
|
Режимы по входу
|
AC, DC
|
|
Период
|
от 5 нс до 20с
|
|
Ширина импульса
|
от 5 нс до 20с
|
Вход/выход
|
TTL выход
|
|
|
Амплитуда
|
> 3 В
|
|
Максимальная нагрузка
|
20 TTL
|
|
CMOS выход
|
|
|
Низкий уровень
|
< 0,3 В
|
|
Высокий уровень
|
от 1 до 10В
|
|
Фронт спада / нарастания
|
< 20 нс
|
Общие характеристики
|
Дисплей
|
2,4" (320 × 240) TFT LCD
|
|
Габариты и масса
|
140 х 95 х 55 мм / 419 г
|
Примеры генерации сигналов генератором FY2300A (визуализация осциллографом VDS1022 OWON)
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
