Электроизмерительные приборы. Окончание

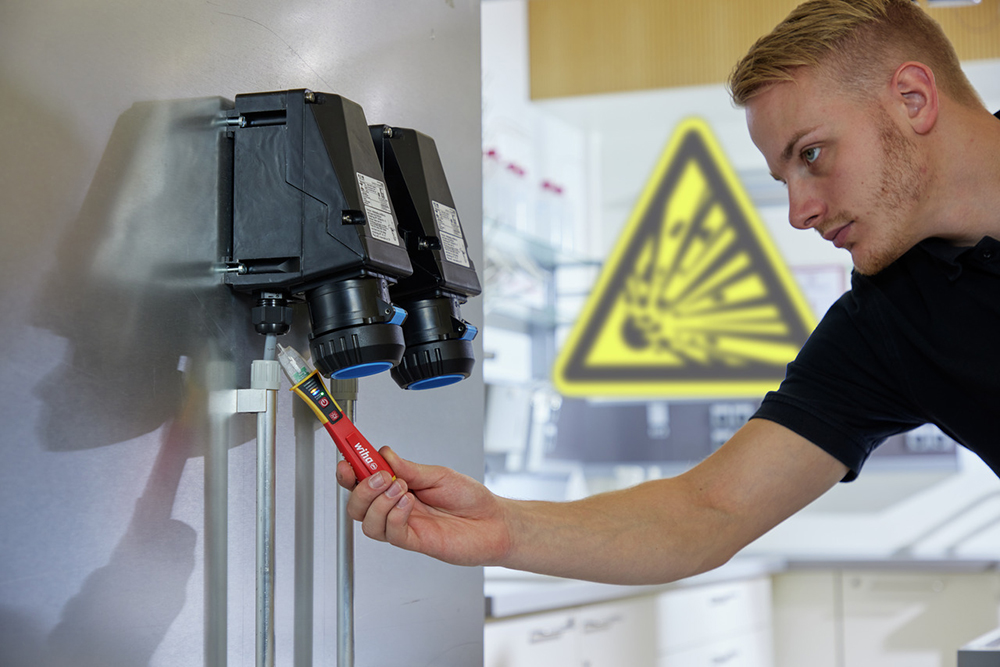

Бесконтактные однополюсные индикаторы напряжения Wiha используются для определения отсутствия напряжения с помощью датчика в диапазоне низких напряжений переменного тока. Диапазоны измерения составляют от 12 до 1000 В переменного тока и от 90 до 1000 В переменного тока. В ассортимент также входит индикатор напряжения, соответствующий стандарту ATEX (II 3 G ic opis IIC T4 Gc), для использования во взрывоопасных зонах.

Однополюсные индикаторы напряжения соответствуют основным стандартам проектирования измерительного и испытательного оборудования (DIN EN 61010-1; DIN VDE 0411-1). Поэтому они не подходят для определения отсутствия напряжения в электрических системах с целью последующего проведения работ. Бесконтактные однополюсные индикаторы напряжения скорее дают первичную информацию об отсутствии напряжения. Таким образом, можно обнаружить обрывы линии или провести проверку напряжения, например, на розетках, кабелях, лампах или выключателях. С помощью однополюсных бесконтактных тестеров напряжения можно легко определить, отключено ли освещение или оно неисправно.

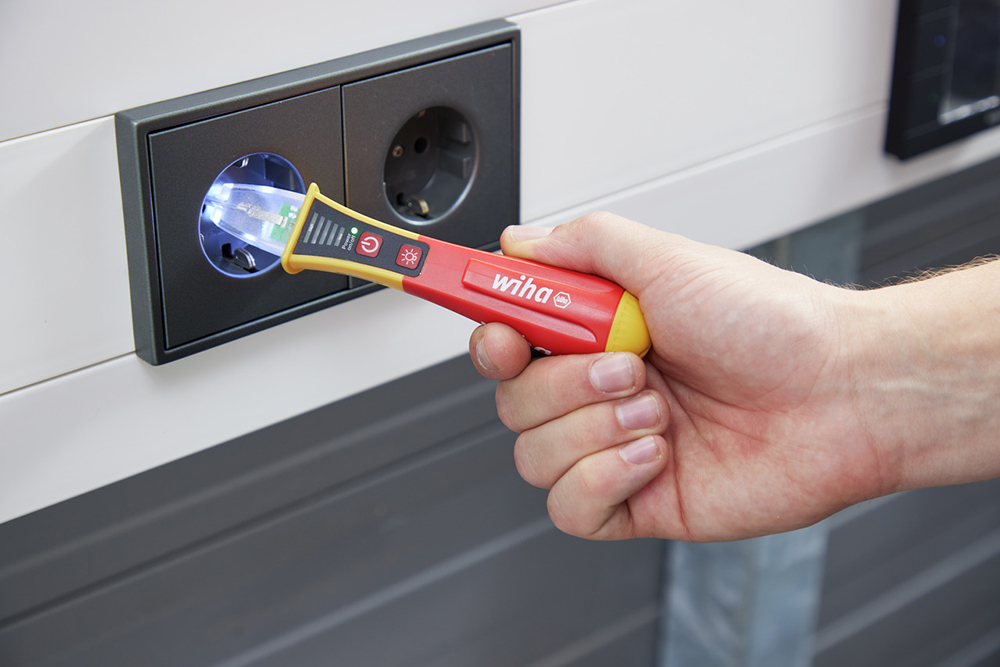

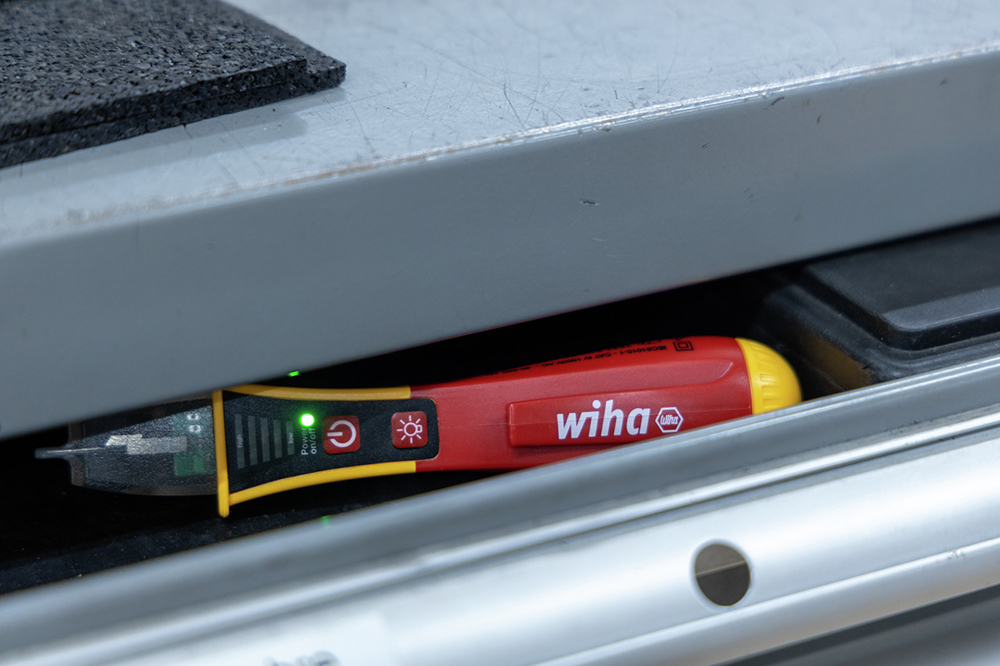

Очевидно, что измерение можно выполнить, не прикасаясь к кабелю или розетке. Первым шагом является включение тестера напряжения. Работа прибора сигнализируется зелёным светодиодом. Далее тестер напряжения перемещается в направлении проверяемого объекта, не прикасаясь к нему, чтобы обеспечить безопасность измерения. Визуальный или звуковой сигнал указывает на наличие напряжения.

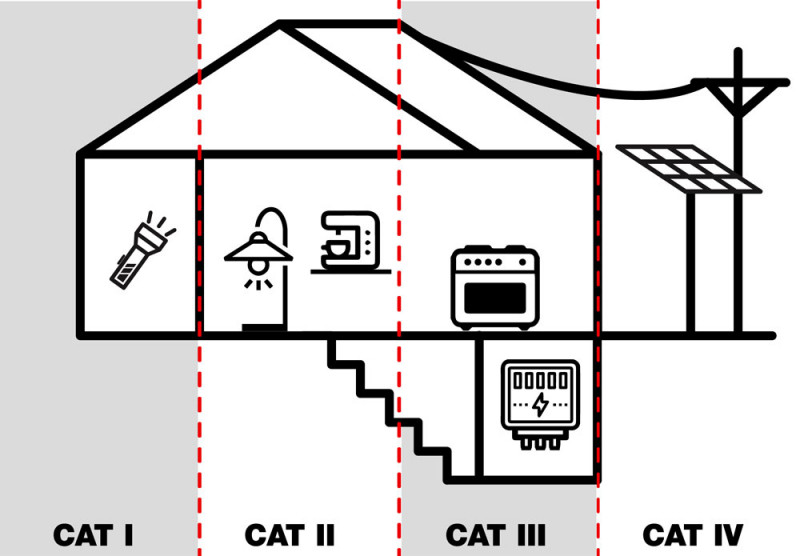

Краткое описание: Защищённые электронные устройства (работа от аккумулятора)

Применение: Выполняют измерения в цепях, не подключенных напрямую к электросети.

Пример: Устройства с питанием от аккумулятора, например, автомобильный аккумулятор.

Краткое описание: Однофазные нагрузки, подключенные к розетке.

Применение: Выполняют измерения в цепях, электрически подключенных напрямую к низковольтной сети, то есть через вилку.

Пример: Бытовая техника, переносные электроприборы.

Розетки на расстоянии более 10 метров от источника категории III. Розетки на расстоянии более 20 метров от источника категории IV.

Краткое описание: Трехфазное распределение, включая однофазное коммерческое освещение.

Применение: Выполняют измерения в электроустановках зданий.

Пример:

Система освещения

Распределительные щиты

Шины

Системы освещения в больших зданиях

Высоковольтная розетка

Краткое описание: Трехфазное подключение к электросети

Применение: Выполняют измерения непосредственно у источника низковольтной установки, т.е. низковольтное подключение осуществляется напрямую к электросети. Это включает в себя прокладку кабелей/линий электросети от точки подключения к зданию.

Пример: Электросчетчики, основное подключение, низковольтные воздушные линии электропередачи, подводимые к зданиям, распределительные коробки домов.
