Анализаторы спектра в реальном времени для сигналов до 20/40 ГГц
20 августа 2025 г. — Компания Saelig Company, Inc. представила анализаторы спектра в реальном времени серии Harogic SA с рабочими диапазонами 9 кГц – 20 ГГц (SAE-200) и 9 кГц – 40 ГГц (SAN-400). Модули приёмника/анализатора спектра серии SA основаны на супергетеродинной цифровой архитектуре ПЧ, оснащены интерфейсом USB 3.0 и высокоскоростной цифровой обработкой сигналов на ПЛИС, обеспечивая хорошую производительность при компактном размере. Они оптимизированы для таких приложений, как приёмники, мониторинг спектра и тестирование радиочастот, предлагая несколько выходов, включая спектр, цифровой поток IQ, сигнал обнаружения мощности (с нулевой полосой развёртки) и спектр в реальном времени. Размер, вес и энергопотребление этих устройств идеально подходят для полевых и встраиваемых систем.
SAN-400 использует канал прямой выборки на частотах ниже 88 МГц и
супергетеродинный канал смешения на частотах от 88 МГц до 40 ГГц. Типичное
подавление зеркального канала и подавление ПЧ >75 дБн; SAN-400 обеспечивает дополнительное
подавление зеркального канала, включая алгоритм подавления паразитных
составляющих в стандартном режиме развёртки спектра (не действует в других
режимах анализа).
SAN-400 представляет собой особенно гибкое решение для приёмников, мониторинга
спектра и удобного тестирования радиочастот. Устройство весит всего 6,5 унций
(190 г) – меньше мобильного телефона – реализуя всю функциональность
супергетеродинного приёмника и анализатора спектра в очень компактном корпусе.
Модуль оснащён высокоинтегрированным встроенным высокопроизводительным
супергетеродинным приёмником, а также системой цифровой обработки на базе ПЛИС
для ускорения соответствующей цифровой обработки сигналов. Цифровая обработка
сигналов на базе ПЛИС эффективно снижает требования к производительности
процессора устройства. Даже на маломощных процессорных платформах x86 или ARM с ограниченной производительностью SAN-400 может быть развёрнут для достижения
превосходных результатов измерений, работая под управлением операционных систем
Linux или Windows. Вес около 6,5 унций (190 г). Размеры: 11,5 x 6,5 x 1,7 см, потребляемая мощность: 10–14
Вт.

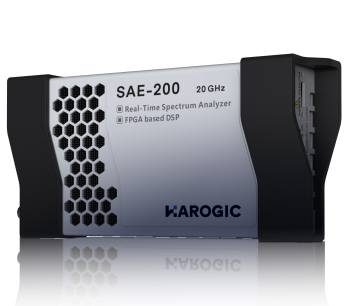

SAE-200 — компактный USB-анализатор спектра реального времени, работающий в диапазоне частот от 9
кГц до 20 ГГц. Он построен на супергетеродинной архитектуре и имеет полосу
анализа 100 МГц со скоростью развертки 1,2 ТГц/с. Анализатор обеспечивает
подавление зеркальной составляющей более 60 дБ, подавление промежуточной
частоты более 90 дБ и фазовый шум SSB -131 дБн/Гц (при отстройке 10 МГц). Он питается от порта USB C и совместим с процессорами ARM и x86, а также операционными системами Linux и Windows. Габариты анализатора составляют 14,5 x 6,5 x 0,8 см. Анализаторы спектра серии SA 20/40 ГГц, разработанные специалистами
в области радиочастот компании Harogic Technologies, уже доступны у их технического дистрибьютора Saelig Co. Inc.
