Анализаторы радиочастотного спектра. Простые пояснения

Как работают спектральные анализаторы? Каково их практическое применение и почему они так распространены среди «охотников за привидениями»?

Bob Myers

 Инженер-электрик, технолог и технарь

Спектральный анализатор можно рассматривать как приемник, который многократно и очень быстро настраивается на заданный диапазон частот и отображает уровень сигнала на каждой частоте в виде графика на экране.

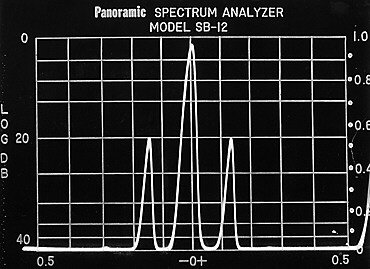

Вот пример отображения спектрального анализатора:

Этот пример показывает типичный AM-радиосигнал — пик в центре — это несущая, а по обе стороны от несущей вы видите «боковые полосы», возникающие в результате модуляции одночастотного сигнала, расположенные выше и ниже несущей частоты.

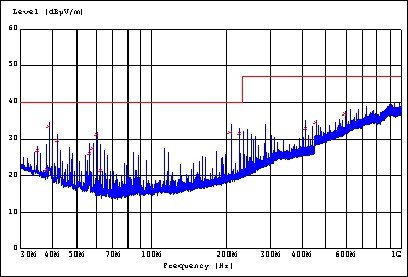

Спектральные анализаторы — это довольно специализированное оборудование, и они используются не так широко, как более распространенные приборы, такие как обычный осциллограф. Но когда он вам нужен, мало что еще может заменить. Спектральный анализатор может быть очень полезен, например, при проверке оборудования на электромагнитные помехи (ЭМП), поскольку он быстро определяет конкретные интересующие частоты и их относительные амплитуды. Например, ниже представлен график спектрального анализатора, показывающий излучение тестируемого устройства в широком диапазоне частот (красные линии показывают допустимый предел этих излучений в зависимости от частоты):

Популярность подобных инструментов среди «охотников за привидениями» не имеет рационального объяснения; нет никаких оснований полагать, что такое устройство было бы полезно в этой области, особенно учитывая, что никто никогда не доказывал существование привидений, не говоря уже о том, чтобы показать, почему их можно было бы ожидать увидеть на спектральном анализаторе. Я предполагаю, что эти инструменты (наряду с осциллографами и т. д.) демонстрируются в передачах об «охотниках за привидениями», потому что они впечатляют — у них много ручек, кнопок, переключателей и индикаторов, и они, безусловно, ВЫГЛЯДЯТ так, будто делают что-то очень важное в этой области.

Почему электронное измерительное оборудование, работающее в диапазоне 1-5 ГГц, такое дорогое? У нас есть дешевые телефоны, дроны и т.д., почему же анализатор спектра должен стоить намного-намного дороже?

Charles Vanberg

 Бывший инженер-электронщик, старший сотрудник компании Lockheed Martin (1995–2013)

Речь идёт о размере рынка. Немногим требуется использовать анализаторы спектра. Подумайте, сколько людей владеют мобильными телефонами. Это эффект масштаба. Речь также идёт о полосе пропускания. Анализаторы спектра охватывают весь диапазон, а не только один канал передачи данных. Анализаторы спектра откалиброваны для измерения частоты и амплитуды. Ваш телефон — нет. Все эти требования к таким приборам как анализаторы спектра требуют времени и трудозатрат на производство, поэтому стоимость неизбежно возрастает.

Harold

 Спектральные анализаторы отображают лишь выбранный участок густого раствора электромагнитного излучения, обнаруженного в определенной области или электронном устройстве. Но духи не излучают электромагнитного излучения, и единственная причина, по которой мошенники, выдумывающие НЛО и паранормальные явления, используют их, — это обмануть духовно и научно невежественных людей, заставив их поверить в их ненаучную и недуховную ложь. Поскольку я публикую книги о подобных мистификациях, я иногда смотрю некоторые из этих до смешного глупых телепередач, и меня всегда поражает, как глупые люди верят тому, что говорят эти невежественные лжецы. В одном из эпизодов видеокамера была направлена через окно самолета на яркую звезду, и камера тряслась, чтобы звезда выглядела как летающая тарелка, движущаяся по случайной траектории. Проблема для «ТВ оператора» заключалась в том, что пятна и разводы на окне тоже двигались, и по той же траектории. Если вы хотите получить технически и духовно корректное объяснение происхождения призраков, явлений святых, наблюдений НЛО и похищений НЛО, вы можете приобрести некоммерческую книгу под названием «Пространство-время — исследование двух взаимоисключающих миров неопознанных летающих объектов и похищений НЛО ~ Развенчание религиозных и так называемых пара-нормальных мистификаций, лжи и мифов».

Andre Hermanus

Изучал электронику и телекоммуникационную инженерию в Кейпском технологическом университете.

См. также:

Что такое анализатор спектра?

Спектральный анализатор — это электронное устройство, используемое для измерения и отображения частотного спектра электрических сигналов. Это прибор, работающий в частотной области, в отличие от осциллографа, который работает во временной области.

Он предоставляет информацию об амплитуде (силе) сигналов в диапазоне частот, что помогает идентифицировать, анализировать и устранять неполадки в сигналах в различных приложениях. Существуют спектральные анализаторы, специально предназначенные для работы со звуком, и спектральные анализаторы, специально предназначенные для радиочастотной техники.

Анализатор Радиочастотного Спектра:

- Он отображает, как мощность сигнала изменяется в зависимости от частоты.

- Он измеряет силу сигналов в дБм, вольтах или ваттах.

- Анализаторы спектра используются в телекоммуникациях, анализе звука, радарах, радиочастотной технике и тестировании электроники.

Цифровой спектральный анализатор: оцифровывает сигналы и обрабатывает их с помощью цифровых методов.

Спектральный анализатор реального времени: захватывает и анализирует сигналы в реальном времени, полезен для исследования переходных процессов.

Это мой старенький HP141 (см. фото ниже) с радиочастотной секцией 8555A и промежуточной частотой 8552B. Он может измерять частоты от 10 МГц до 18 ГГц. И уровни от +10 дБм до -110 дБм при 50 Ом.

-110 дБм — это целых 1 x 10^-14 Вт.

Или 0,00000000000001 Вт.

И это примерно 0,707 микровольт (мкВ) на нагрузке 50 Ом.

Или 0,000 000 707 вольт.

Мой HP141 также включает в себя генератор слежения (TG) 8444A от 0,5 МГц до 1300 МГц.

Очень полезный прибор в радиочастотной технике.

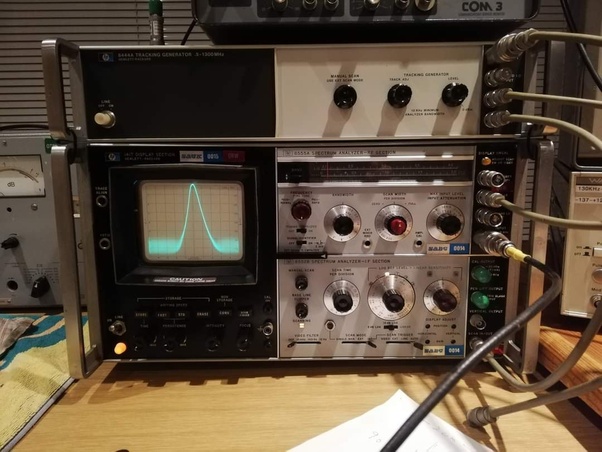

Мой HP141 с радиочастотным модулем 8555A в моей домашней лаборатории:

Отображается сигнал 900 МГц при 0 дБм. График немного асимметричен, так как требует калибровки/настройки.

Abhishek Singh

Инженер-руководитель (электроника и телекоммуникации) в компании Oil and Natural Gas Corporation Ltd. (ONGC) (2018 г. – настоящее время)

См. также

Что вы знаете об анализаторе спектра?

Спектральные анализаторы широко используются в электронной промышленности для анализа частотного спектра радиочастотных, радиочастотных и аудиосигналов. Анализируя спектр сигнала, они позволяют выявить его составляющие и оценить работу схемы, её генерирующей.

Зачем мы проводим спектральный анализ?

Наиболее естественный способ анализа сигналов — это рассмотрение их во временной области, то есть наблюдение за изменением амплитуды сигнала с течением времени. Именно для этого и используется осциллограф (активировать гиперссылку).

Любой сигнал, наблюдаемый во временной области, имеет эквивалентное представление в частотной области. Любой сигнал состоит из множества компонентов разных частот.

Один из распространенных примеров — прямоугольный сигнал. Он состоит из сигнала, включающего основную частоту, а также третью, пятую, седьмую и т.д. гармоники в правильных пропорциях.

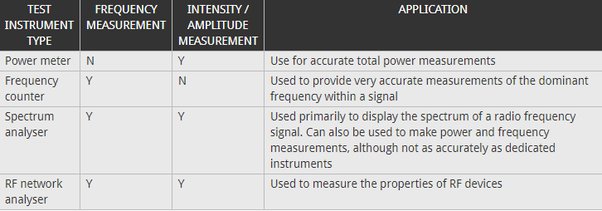

Использование анализатора спектра

Анализ сигналов в частотной области с помощью анализатора спектра позволяет изучать такие аспекты, как гармонический и паразитный состав сигнала.

Также важна ширина сигналов при применении модуляции. Эти аспекты особенно важны для разработки источников радиочастотных сигналов, и особенно для любых типов передатчиков, включая те, что используются в сотовой связи, Wi-Fi и других радио- или беспроводных приложениях.

Излучение нежелательных сигналов вызовет помехи для других пользователей радиочастотного спектра, поэтому очень важно обеспечить поддержание любых нежелательных сигналов ниже допустимого уровня, что можно контролировать с помощью анализатора спектра.

Что такое анализатор спектра?

Ключевым фактором является возможность анализа сигналов в частотной области, то есть отображения спектра, что позволяет увидеть множество новых аспектов сигнала.

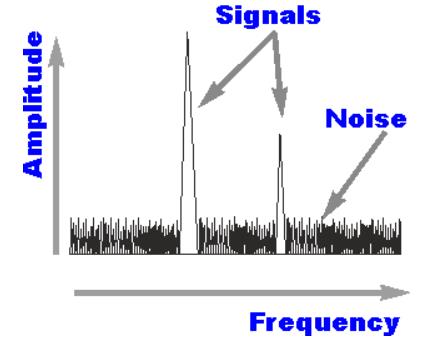

Дисплей анализатора, как и у осциллографа, имеет две оси. У спектрального анализатора вертикальная ось отображает уровень или амплитуду, а горизонтальная — частоту. Таким образом, по мере перемещения сканирования вдоль горизонтальной оси, на дисплее отображается уровень любого сигнала на данной частоте.

Это означает, что спектральный анализатор, как следует из названия, анализирует спектр сигнала. Он показывает относительные уровни сигналов на разных частотах в диапазоне конкретного сканирования.

Rohde TestWalker

Менеджер продуктовой линейки в компании Rohde & Schwarz (2016 – настоящее время)

См. также:

Для чего люди используют анализаторы спектра?

Одно из применений анализаторов спектра, которое еще не упоминалось, — это обнаружение и устранение помех. Радиочастотная среда становится все более сложной, что делает сети все более восприимчивыми к помехам, поэтому поиск источников помех является ключевой задачей для операторов мобильной связи и регулирующих органов. Внешние помехи могут исходить от лицензированных или нелицензированных радиопередатчиков. Эти помехи приводят к низкой скорости передачи данных провайдером услуг, обрывам звонков и плохому качеству звука, часто делая невозможным установление или поддержание соединения.

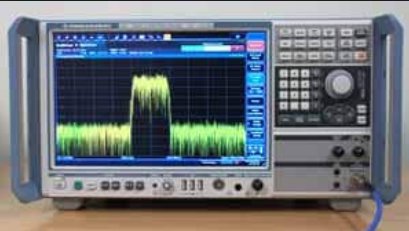

Наиболее предпочтительным инструментом для поиска источников помех является портативный анализатор спектра, такой как анализаторы спектра Rohde&Schwarz FSH. Они способны выполнять широкий спектр измерений, включая гео-тегирование и картирование помещений, что позволяет специалистам по поиску помех быстро определить местоположение нежелательного передатчика.

Kunal Lal

9 лет работы инженером по цифровой обработке сигналов.

Относительно:

Каковы практические применения преобразования Фурье?

Звуковой эквалайзер в вашем цифровом аудиоплеере, по сути, использует преобразование Фурье для определения того, какие звуки следует усиливать (басы/высокие частоты и т. д.).

Почти все современные беспроводные стандарты, от Wi-Fi до 4G, основаны на свойстве преобразования Фурье, согласно которому свертка во времени идентична умножению преобразований Фурье. Таким образом, преобразования Фурье присутствуют во всех сотовых телефонах.

Квантовое преобразование Фурье используется в знаменитом алгоритме Шора, который превратил квантовые вычисления из математической диковинки в глобальную проблему безопасности.

Спектроскопия, радиоастрономия, все виды обработки сигналов используют преобразования Фурье. Даже распознавание речи использует так называемые кепстральные коэффициенты, которые являются модифицированной производной преобразования Фурье.

Tony Price

См. также

Что такое Работа Спектра?

Радуга — это спектр солнечного света, проходящего через капли дождя, и его можно воспроизвести с помощью призмы.

Принцип использования электромагнитного спектра для анализа веществ и их идентификации широко применяется в лабораториях: источники ультрафиолетового, видимого и инфракрасного света, сканирующие диапазон от длинных волн до коротких, пропускают через химический образец, создавая график поглощения, подобно тому, как тонированные стекла отображают солнечный свет. Гамма-излучение, рентгеновские лучи и даже радиоволны также используются в различных областях.

Спектры солнечного света можно аналогичным образом анализировать, пропуская их через призму, и идентифицировать элементы, образующиеся в результате ядерного синтеза; спектр имеет черные линии поглощения в «радуге», подобно штрих-коду, которые соответствуют различным элементам.

Именно характеристики штрих-кода позволили идентифицировать расширение Вселенной, поскольку штрих-коды смещаются в сторону длинноволновой красной области спектра. Красное смещение — как свисток поезда при его удалении.

Этот принцип чрезвычайно полезен во многих научных приложениях.
