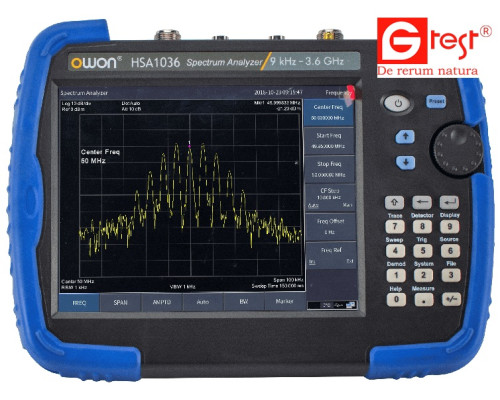

HSA1000 TG, анализатор спектра портативный, OWON

Производитель: OWON
Код товара: HSA1000TG
Доступность: Предзаказ

  • 44 791грн.




HSA1000 TG – портативный анализатор спектра, новейшая разработка от компании OWON. Удобный и эффективный прибор для полевых испытаний с LCD дисплеем и антенной GPS. Оснащен встроенным датчиком освещенности для регулирования подсветки экрана в соответствии с окружающей средой. Литий-ионный аккумулятор работает до 4-6 часов. прост и доступен для замены. При проведении длительного тестирования возможно приобрести дополнительные батареи.

+ Частотный диапазон от 9 kHz до 3.6 GHz

+ -160dBm Отображаемый усреднённый уровень шумов

+ Фазовый шум -82dBc/Hz @1Gz и смещение при 10KHz

+ Суммарная точность по амплитуде <1.5dB

+ 10Hz Минимальное разрешение по полосе пропускания (RBW)



ОСОБЕННОСТИ:

• Обеспечение функции тестирования на соответствие требованиям EMI, дополнительное тестовое программное обеспечение EMC
• Стандартная возможность оповещения о прохождении/провале теста на месте
• Опциональный генератор отслеживания 1,6 ГГц / 3,6 ГГц, генератор сигналов 3,6 ГГц
• Стандартный приемник GPS, дополнительная антенна, информация о широте/долготе и возможна запись тестовой информации
• 8-дюймовый (1024*768) сенсорный экран IPS LCD, более широкий угол обзора





СПЕЦИФИКАЦИИ ПРОИЗВОДИТЕЛЬНОСТИ

Модель

HSA1016(TG)

HSA1036TG

Частота

Диапазон

9kHz-1.6 GHz

9kHz-3.6 GHz

Разрешение

1Hz

Частотный диапазон

Диапазон

0 Hz,100 Hz до максимальной частоты устройства

Точность

± интервал/(точки отсчёта -1)

Внутренняя ссылка

Опорная частота

10.000000 MHz

Точность опорной частоты

±[(дни с момента последней калибровки × коэффициент старения по частоте)+ температурная стабильность + начальная точность ]

Температурная стабильность

<2.5ppm (15℃ to 35℃)

Коэффициент устаревания

<1ppm/year

Считывание

Разрешение частотного маркера

интервал/(кол-во точек развёртки -1)

Нестабильность

±(индикация частоты × опорное значение частотной нестабильности +1%× интервал +10%× разрешение по полосе пропускания + разрешение частотного маркера)

Счётчик частоты

Разрешение

1 Hz,10 Hz,100 Hz,1 kHz

Точность

±(частотный маркер × нестабильность по опорному сигналу частоты + разрешение показаний счётчика)

Полоса пропускания

Разрешение по полосе пропускания (-3 dB)

От 10 Hz до 500 kHz (1-10 пошаговой последовательности), 1 MHz, 3 MHz

Коэффициент формы фильтра разрешения (60 dB : 3 dB)

<5: 1 стандартно (цифровой и близко к форме Гаусса)

Точность

< 5%, стандартно (RBW ≤ 1 MHz)

Полоса пропускания видео сигнала (-3 dB)

От 10Hz до 3MHz

Спецификации по амплитуде

 Амплитудный и электрический уровень

 Диапазон измерений по амплитуде

 DANL* to +20 dBm, ближе к предусилителю

 Опорный электрический уровень

 -80 dBm to +30 dBm,0.1dBm шагов

 Предварительное усиление

 20 dB, стандартное, 9 kHz to 3.6 GHz

 Диапазон внутреннего аттенюатора

 От 0 до 40 dB, при 1 dB шаге

  От 0 до 50 dB, в 1 dB шаге

 Макс. пост. напряжение на входе

 50 VDC

 Макс. мощность

 +30dBm, усреднённая постоянная мощность

 *Отображаемый усреднённый уровень шумов (DANL)(Понижение на входе = 0 dB, Детектор Образца, Усреднение трассировки≥20, 20℃ до 30℃, сопротивление на входе=50 Ω ,RBW нормализуется до 1Hz)

 Предусилитель отключён

 1 MHz~1GHz  -140 dBm (стандартно), <-130 dBm

 HSA1016TG:1GHz~1.6 GHz -138 dBm(стандартно), <-128 dBm

 HSA1036TG:1GHz~3.6 GHz -138 dBm( стандартно ), <-128 dBm

 Предусилитель включён

 1 MHz~1GHz  -160 dBm (стандартно), <-150 dBm

 HSA1016TG: 1GHz~1.6 GHz -158 dBm (стандартно), <-148 dBm

 HSA1036TG: 1GHz~3.6 GHz -158 dBm (стандартно), <-148 dBm

 SSB фазовый шум (20℃ до 30℃,fc=1 GHz, RBW=1 kHz,VBW=1 kHz)

 Фазовый шум

 <-80 dBc/Hz @10 kHz смещения

 <-100 dBc/Hz @100 kHz смещения

 <-107 dBc/Hz @1 MHz смещения

 Диапазон отображения уровня

 Логарифмическая шкала координат

 1dB ~255dB

Линейная шкала координат

 От 0 до опорного уровня

 Единицы уровня

 dBm, dBuW, dBpW, dBmV, dBuV, W,V

 Точки

 201~1001

 Кол-во трассировок

 5

 Детекторы

 Позитив-пик, негатив-пик, образец, нормал, RMS,AVG, QualPeak

Функции трассировки

 Очистить, написать, удержание максимума, удержание минимума, Обзор, Чистая страница, усреднение

 Частотный отклик

 (20℃ до 30℃, 30% до 70% относительная влажность, затухание на входе=21 dB, опорная частота=50 MHz)

 Предусилитель откл. (fc≥100K)

 ±0.8 dB;±0.4 dB (Typical)

 Предусилитель вкл.(fc≥1 MHz)

 ±0.9 dB;±0.5 dB (Typical)

Разности и точность

 Разность при коммутировании разрешающей полосы частот

 RBW=10 kHz, разрешение при регистрации=±0.2 dB, линейное разрешение=±0.01. Nominal

 Разность затухания на входе

 HSA1016(TG): 20℃ ~30℃, fc=50 MHz, Предусилитель откл., 10 dB затухание РЧ, сигнал на входе 1~40dB ±0.5 dB

 HSA1036(TG): 20℃ ~30℃, fc=50 MHz, Preamplifier Off, 20 dB RF attenuation, input signal 1~50dB ±0.5 dB

 Абсолютная нестабильность по Амплитуде

 20℃ to 30℃, fc=50 MHz, Span=200 kHz, RBW=10 kHz, VBW=10 kHz, peak detector,10 dB РЧ затухание,95% уровень точности

 Предусилитель откл. ±0.4 dB, уровень входного сигнала -20 dBm

 Предусилитель вкл. ±0.5 dB, уровень входного сигнала -40 dBm

 Нестабильность

 Диапазон входного сигнала 0dbm~-50dbm

 ±1.5 dB

 КСВ

 вход 10 dB РЧ затухание,1 MHz~1.5GHz

 <1.5,номинал

 Искажения и ложные реакции

 Искажения вторичной гармоники

 fc ≥ 50 MHz,Предусилитель откл., входной сигнал -30 dBm, 0 dB РЧ затухание, 20 ℃ to 30 ℃

 -65dbc

 Интермодуляция третьего порядка

 fc ≥ 50 MHz

 +10 dBm

 1 dB Сжатие усиления

 fc ≥ 50 MHz, 0 dB РЧ затухание, Предусилитель откл. , 20℃ to 30℃

 >+2 dBm, номинал

 Остаточный ответ

 соединение 50 Ω нагрузки на входной порт, 0 dB затухание на входе, 20℃ to 30℃

 <-85 dBm, стандартное

 Ложные сигналы на входе

 -30 dBm сигнал на входном миксере, 20℃ to 30℃

 <-60 dBc

 Время развёртки и синхронизация



 Время развёртки

 100Hz≤SPAN≤3GHz 10ms to 3000s

 Нулевая ширина развёртки 10ms to 3000s

 Режим

 Непрерывный, одиночный

Трекинг генератор

 Диапазон частоты на выходе

 100 kHz~1.6GHz

 100 kHz~3.6 GHz(Трекинг генератор)

 35 MHz~3.6 GHz(Генератор-источник)

 Диапазон мощности на выходе

 -30 dBm~0 dBm

 -40 dBm~0 dBm

 Разрешение уровня мощности на выходе

 1dB

 Пологость выходного сигнала

 ± 3 dB

 Максимальный безопасный обратный уровень

 Усреднённая общая мощность:± 30 dBm,DC : ±50 VDC

 Демодуляция звукового сигнала



 Частотный диапазон

 100 kHz to 1.6 GHz

 100 kHz to 3.6 GHz

 Тип демодуляции

 FM/AM

 Измерения амплитудной модуляции



 Частотный диапазон

 100 kHz to 1.6 GHz

 100 kHz to 3.6 GHz

 Скорость модуляции

 20 Hz до 100 kHz

 Точность скорости модуляции

 1Hz,номинал
 (Скорость модуляции < 1 kHz)

 <0.1% скорость модуляции, номинал (Скорость модуляции ≥ 1 kHz)

 Глубина

 5% to 95%

 Точность глубины

 ±4%, номинал

 Измерения частотной модуляции



 Частотный диапазон

 100 kHz до 1.6 GHz

 100 kHz до 3.6 GHz

 Скорость модуляции

 20 Hz до 100 kHz

 Точность скорости модуляции

 1Hz,номинал
 (Скорость модуляции < 1 kHz)

 <0.1% скорость модуляции, номинал (Скорость модуляции ≥ 1 kHz)

 Отклонения

 20 Hz to 200 kHz

 Точность отклонений

 ±4%, номинал

 Входы и выходы



 RF входной коннектор

 50 Ω,N-type female

 Выход трекинг генератора

 50 Ω,N-type female

 От внешнего триггера

 BNC female

 10 M опорный вход/выход

 50 Ω,BNC

 Интерфейсы

 USB HOST, USB DEVICE, LAN, разъём наушников, GPS&BDS

 Общие технические спецификации



 Дисплей

 8 дюймов сенсорный ЖКИ

 Вес (без упаковки)

 Около 2.5 kg

 Размеры (W × H × D)

 265mm*190mm*58mm

 Рабочая температура

 0~40 ℃

 Температура хранения

 -20 °C to +60 °C

 Мощность

 100V~240V 50/60Hz

 Аккумулятор

 7.4V 9100mAh

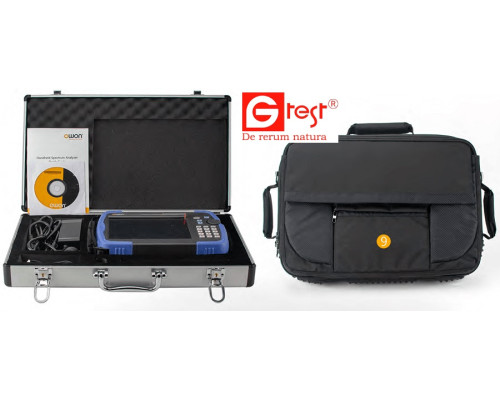

КОМПЛЕКТАЦИЯ:
1. Портативный анализатор спектра
2. Кейс металлический
3. Краткое пособие
4. CD-ROM
5. Шнур питания
6. Адаптер
7. USB кабель
8. GPS антенна (дополнительно)
9. Чехол (дополнительно)
