NF-8601W Сетевой тонер с проверкой скорости Ethernet (тест Ping и PoE)

Внимание! Остерегайтесь подделок! Будьте благоразумны! ЧИТАТЬ  ➡

NF-8601W  является  многофункциональным кабельным тестером предназначенным для измерения перекрёстных помех, трассировки кабеля, определения длины кабеля, выполнения PING и POE - тестов. Результаты отображаются на большом цветном дисплее 3.7 дюйма (94 мм).

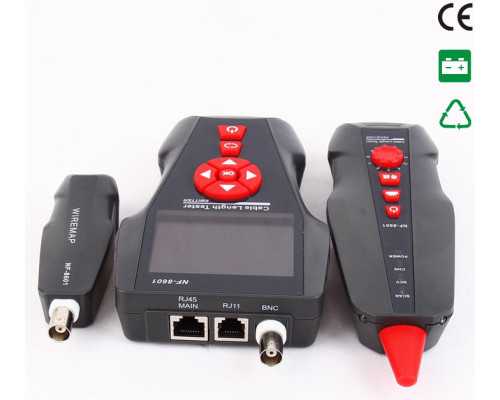

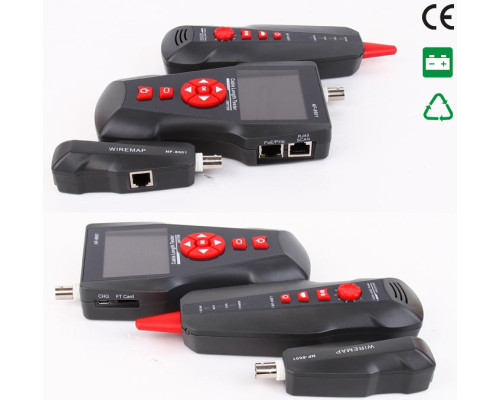

Комплект оборудования включает три компонента: основной тестер (NF-8601-M), приёмник (NF-8601-S) и дистанционный датчик (NF-8601-R). В модели NF-8601W в комплект входят восемь дистанционных датчиков для удобства работы и сокращения времени наладки сети. Предназначен для  применения в таких областях, как телефонные системы, компьютерные сети и в других сетях медными/металлическими проводниками.

Руководство пользователя NF8601W (рус.pdf)

ОСОБЕННОСТИ :
• Проверка PING , точек ввода и перекрёстных помех сетевых кабелей.
• Области применения: от отдельно взятых кабелей до связок кабелей RJ11 / RJ45 / BNC.
• Функции идентификации требуемого кабеля в архитектуре Ethernet коммутаторы / маршрутизатор.
• Локализация места короткого замыкания 2-х жильных кабелях.
• Тестирование длин кабелей RJ11, RJ45, BNC в открытых цепях.
• Составление топограмм кабельных разводок, схем открытых, короткозамкнутых, реверсивных в отношении кабелей RJ11 / RJ45 / BNC.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

• Дисплей: жидкокристалический, диагональ 3.7 дюйма (94 мм). разрешение 320x240 мм, с подсветкой

• Типы тестируемых кабелей: STP/UTP 5E,6E сетевые , телефонные, коаксиальные

•  Максимальное расстояние построения карты: 2000 метров

•  Максимальное расстояние для поиска в сетях RJ11, RJ45, BNC: 1000 метров

•  Максимальное расстояние определения длины кабеля RJ11, RJ45, BNC: 2000 метров

•  Минимальное расстояние для калибровки: 10 метров

•  Погрешность в определении длины (после калибровки) RJ11: 3%

•  Погрешность в определении длины (после калибровки) RJ45, BNC: 5%

•  Питание: 3,7В 1800мАч

•  Габариты тестера (LxWxD) 183x58x35 mm

•  Габариты приёмника(LxWxD) 106x32x30mm

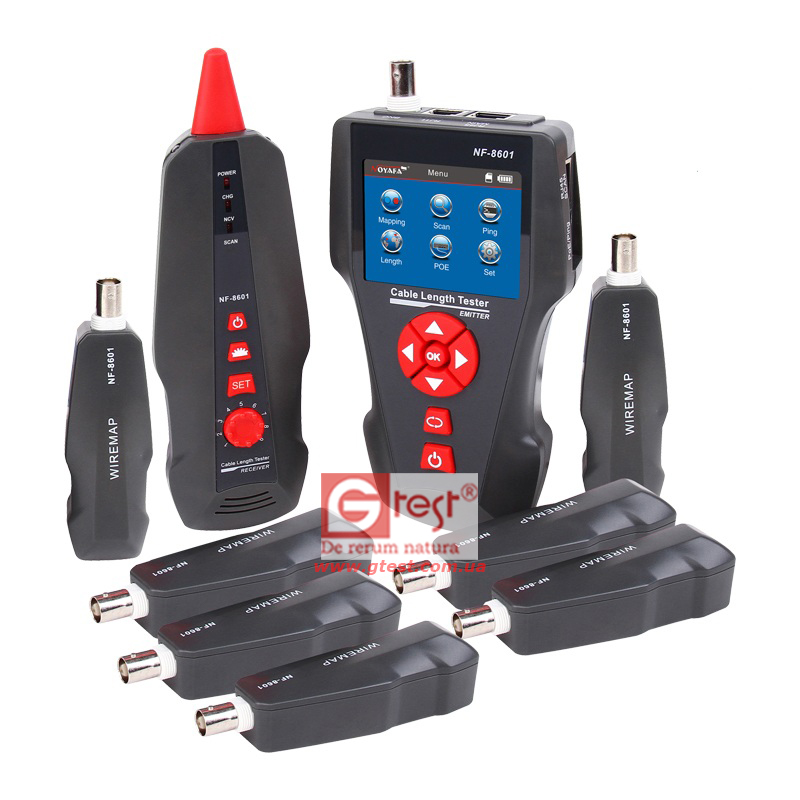

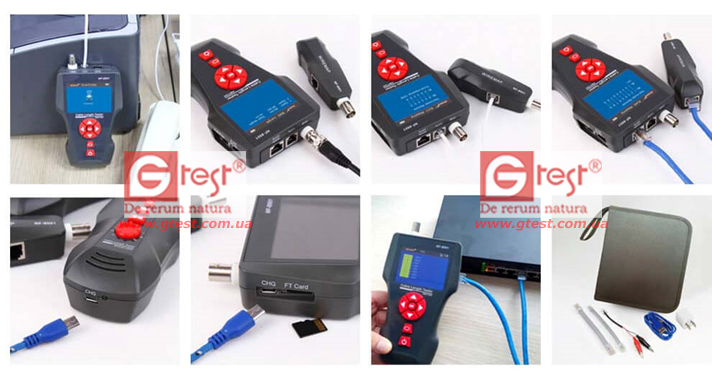

КОМПЛЕКТ ПОСТАВКИ:

• основной тестер (NF-8601-M)  - 1 шт.
• приёмник (NF-8601-S)   - 1 шт.
• терминальный датчик (NF-8601-R)   - 8 шт.
• литиевый аккумулятор  - 2 шт.
• кабель-переходник RJ45 – RJ45   - 1 шт.
• кабель-переходник RJ11 – RJ11   - 1 шт.
• кабель-переходник RJ11 – крокодилы    - 1 шт.
• кабель USB   - 1 шт.
• зарядное устройство   - 1 шт.
• сумка-чехол   - 1 шт.
• инструкция по эксплуатации  - 1 шт.

Особенности и преимущества:

Многозадачный сетевой кабельный тестер NOYAFA NF-8601W означает эффективное и беспроблемное обслуживание сети.

• Многозадачный тестер: оснащенный 8 совместимыми пультами дистанционного управления, NF-8601W легко выполняет проверку целостности до 8 кабелей (RJ45 UTP/STP, RJ11 и коаксиальный кабель) в разных локациях. Попрощайтесь с отнимающими много времени хождениями туда-сюда, отключением и подключением кабелей — обслуживание оптоволоконных сетевых кабелей никогда ещё не было таким простым и быстрым.

• Трассировщик кабелей с тонером легко отслеживает проводку сетевого кабеля и определяет целевой порт на маршрутизаторе или коммутаторе с помощью встроенной функции тонального сигнала.

• Локатор портов Ethernet: быстро идентифицирует порты с помощью мигающего индикатора, генерируемого NF-8601W. Прибор быстро находит целевой порт и кабель на маршрутизаторе или коммутаторе, даже среди беспорядочных и связанных кабелей.

• Измерение мощности Ethernet происходит следующим образом: включите источник питания Ethernet одним касанием и легко проверьте напряжение.

• Измеритель длины кабеля: подключайте и измеряйте длину RJ45 и коаксиальных кабелей без ручного вмешательства, что значительно повышает эффективность.

• Надежный тестер: один из лучших продуктов знаменитой NOYAFA, обеспечивающий точность и удобство тестирования и отслеживания сети.

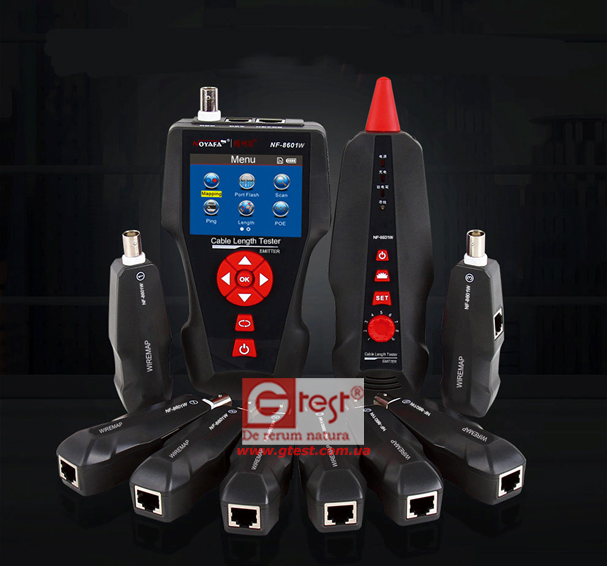

NF-8601W

Многозадачный сетевой тестер

Выполнение проверки целостности сетевых кабелей (до 8), таких как RJ45, RJ11 и коаксиальных кабелей, проведение измерения длины, трассировки кабеля, PING-тесты, проверки PoE, и т. д.

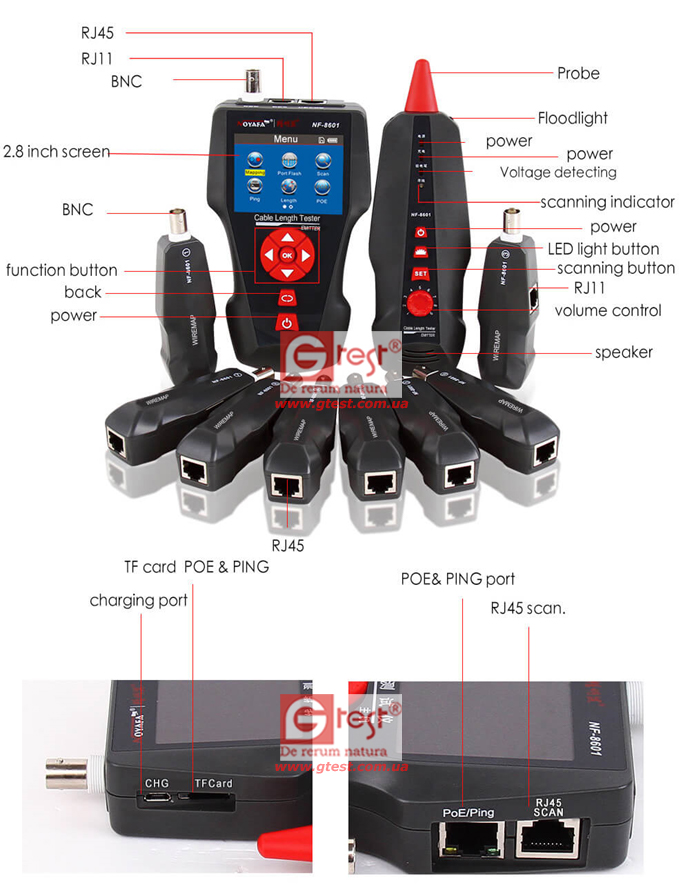

Знакомство с NF-8601W

Возможность быстро разбираться с кабельным тестером NF-8601W с помощью кнопок прибора и функциональных схем..

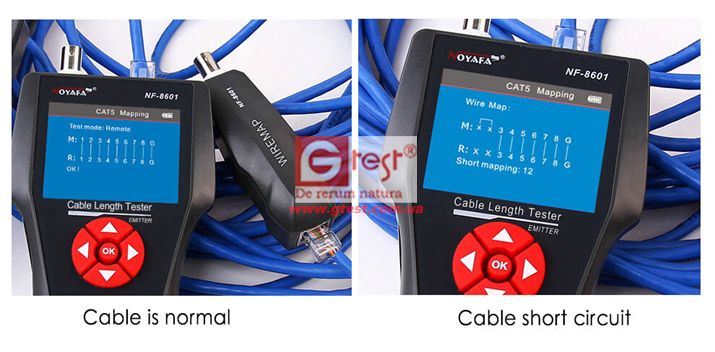

Проверка целостности кабеля

Проверка целостности кабелей RJ45, RJ11, BNC, таких как разомкнутый, перекрестный, короткий, разделенная пара и т. д.

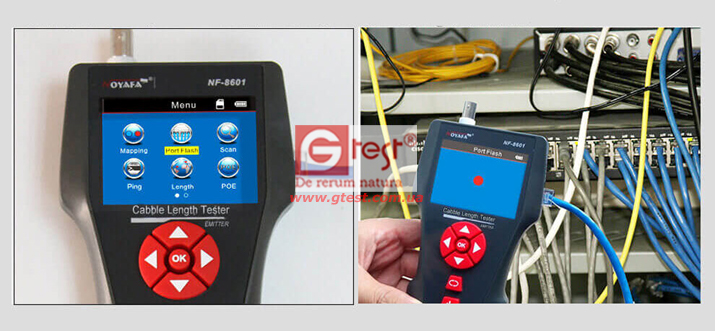

Мигающий порт

Вставьте одну сторону кабеля в порты PoE и PING, другую подключите к коммутатору. Выберите «Порт Flash» и войдите в функцию. На экране вы увидите красный кружок, который будет мигать с той же частотой, что и светодиод на переключателе, что означает, что это целевой кабель.

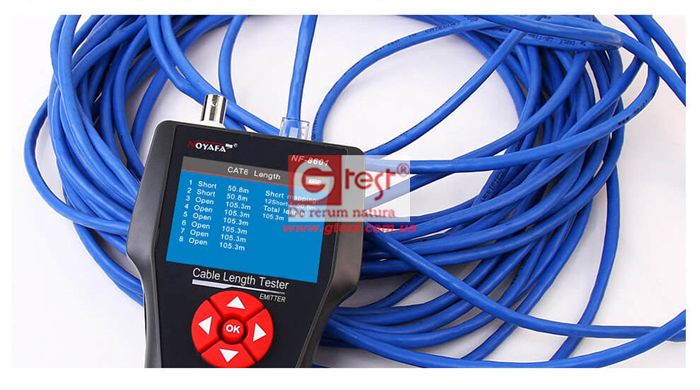

Проверка длины кабеля

Подключите один конец кабеля к основному порту, отсоедините дальний конец кабеля. Точность измерения длины составляет более 98%.

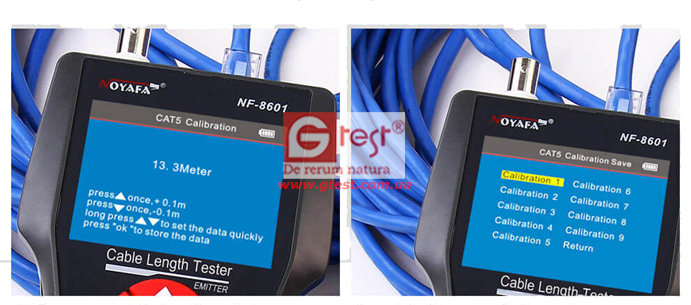

Калибровка длины кабеля

Поскольку материалы кабелей различаются, тестирование длины кабеля может отличаться. Итак, нам необходимо откалибровать кабель. Используйте кабель длиной более 10 метров, затем войдите в функцию калибровки для измерения длины. Когда появится результат, то сохраняем данные на приборе. Данные можно будет загрузить, пока в следующий раз будет измеряться длина.

Тестирование мощности

Проверка обеспечивающего питание контакта сетевого кабеля.

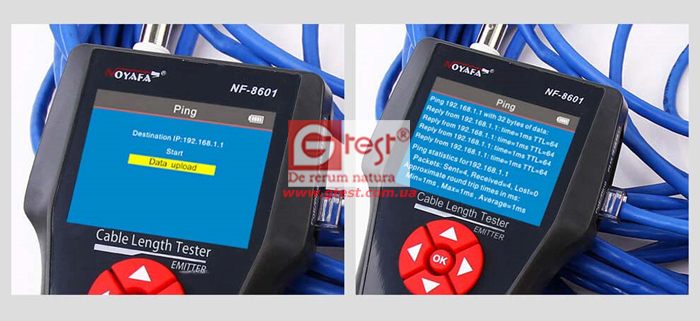

PING Тестирование

Проверьте сетевой сигнал и проверьте, подключен или нет кабель.

Области применения прибора

Монтаж кабелей и обслуживание сетей.
