В ЧЕМ РАЗНИЦА МЕЖДУ ИСПЫТАНИЕМ НА СВЕРХНИЗКУЮ ЧАСТОТУ И ИСПЫТАНИЕМ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ?

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мегомметров, Тестеров Изоляции, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

В энергосистемах тестирование кабелей необходимо для обеспечения надежности и безопасности оборудования. Распространенные методы тестирования кабелей включают тестирование кабелей на сверхнизкой частоте (СНЧ) и тестирование сопротивления изоляции (ИК-тест). Хотя оба теста используются для оценки состояния изоляции кабелей, они существенно различаются по принципам тестирования, сценариям применения и целям. В этой статье будут рассмотрены определения, рабочие принципы и применение тестирования кабелей на сверхнизкой частоте и тестирования сопротивления изоляции, чтобы помочь читателям лучше понять эти два метода тестирования.

I. Определение и принцип испытания кабеля СНЧ

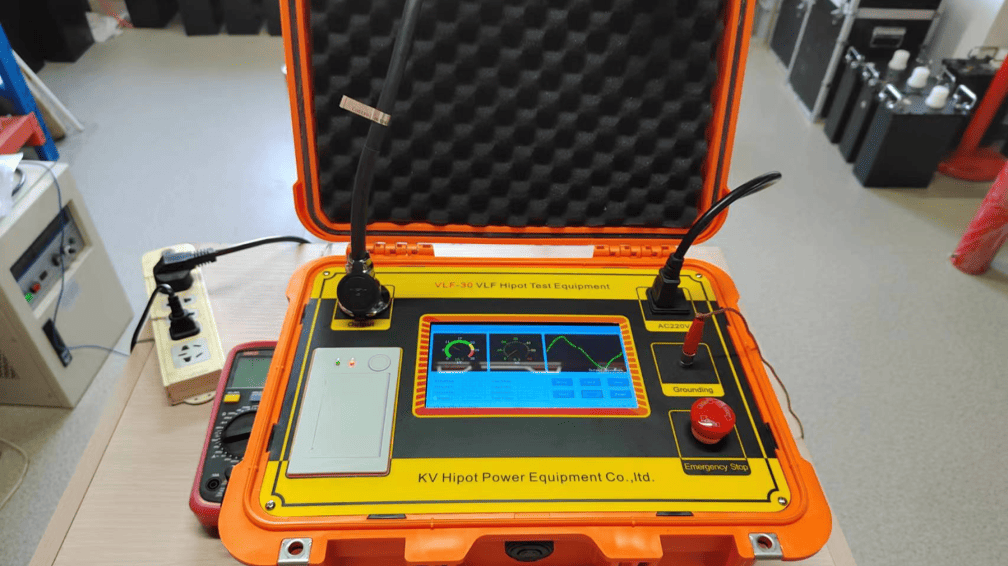

Испытание кабеля VLF или СНЧ (Сверх низкая частота) — это метод, который обычно используется для проверки состояния изоляции силовых кабелей и оборудования. Испытания VLF обычно проводятся на очень низких частотах в диапазоне от 0,1 Гц до 0,01 Гц, при этом к кабелю подается высокое переменное напряжение для имитации условий эксплуатации при промышленной частоте (50 Гц или 60 Гц). Этот низкочастотный тест позволяет избежать высокого энергопотребления, связанного с испытанием промышленной частоты, и эффективно обнаруживает дефекты в изоляционном слое кабеля.

Принцип работы: Основной принцип тестирования VLF заключается в подаче на кабель низкочастотного сигнала переменного тока высокого напряжения и измерении диэлектрических потерь и напряжения отклика изоляции кабеля. Частота сигнала, генерируемого тестером VLF, чрезвычайно низкая, что позволяет ему проникать в более глубокие дефекты изоляции кабеля. Если кабель имеет следы старения, влаги, механические повреждения или другие проблемы, эти дефекты изменят электрические характеристики слоя изоляции, которые затем могут быть обнаружены испытательным оборудованием.

II. Определение и принцип испытания сопротивления изоляции

Испытание сопротивления изоляции (IR-испытание) широко используемый метод оценки состояния изоляции кабелей, трансформаторов, двигателей и другого оборудования. Тест IR прикладывает постоянное напряжение тока (DC) к оборудованию и измеряет значение сопротивления его изоляционного слоя для оценки состояния изоляционного материала. Для этого теста обычно используются такие приборы, как мегаомметры (Megger).

Принцип работы: При испытании сопротивления изоляции постоянное напряжение подается между проводниками и слоем изоляции оборудования с помощью испытательного прибора. Используя закон Ома, прибор измеряет ток утечки, протекающий через изоляционный материал, и рассчитывает сопротивление изоляции на основе отношения напряжения к току. Значение сопротивления изоляции отражает состояние изоляционного слоя: высокое значение сопротивления указывает на хорошую изоляцию, в то время как низкое значение сопротивления указывает на дефекты или проблемы с влажностью.

III. Испытание сопротивления изоляции методом СНЧ

Испытания VLF (Very Low Frequency) и сопротивления изоляции (IR) имеют решающее значение для оценки состояния изоляции электрических кабелей, трансформаторов и другого высоковольтного оборудования. Однако они имеют различные цели, методы и области применения:

1.    Назначение и применение

Испытание VLF:
Цель: В основном используется для испытания на устойчивость к высокому напряжению переменного тока кабелей среднего и высокого напряжения, вращающихся машин и трансформаторов. Он оценивает целостность изоляции в условиях высокого напряжения для обнаружения дефектов, которые могут не проявиться при нормальных рабочих напряжениях.
Применение: Идеально подходит для тестирования длинных кабельных трасс (особенно кабелей XLPE и PILC) и крупного оборудования, где тестирование постоянным током нецелесообразно из-за проблем со старением изоляции.
Частота: используется очень низкая частота, обычно 0,1 Гц или 0,01 Гц, по сравнению со стандартным тестированием 50/60 Гц.

Испытание сопротивления изоляции (IR):
Назначение: измерение сопротивления изоляции току утечки, что позволяет судить о состоянии изоляции, в основном для выявления проникновения влаги, загрязнения или ухудшения ее состояния.
Применение: Обычно используется для общего обслуживания двигателей, кабелей, распределительных устройств и трансформаторов. Тестирование IR является быстрым и простым и часто используется как диагностический инструмент первого уровня.
Частота: Использует постоянное напряжение, как правило, от мегаомметра (500 В, 1 кВ, 5 кВ или выше в зависимости от номинала оборудования).

2.    Методология тестирования

Тест СНЧ:
Метод: подает переменное напряжение очень низкой частоты (0,1 Гц) на изоляцию кабелей или оборудования. Приложенное напряжение увеличивается до определенного уровня, обычно примерно в 2–3 раза больше рабочего напряжения на заданную продолжительность (например, 15–60 минут), в зависимости от стандартов, таких как IEEE 400.2.
Результат: обнаруживает дефекты изоляции, которые могут привести к отказу при нормальных условиях работы переменного тока. Он также может предоставить данные для диагностического тестирования (тангенс дельта, частичный разряд).
Критерий прохождения/провала: основан на том, выдерживает ли изоляция приложенное напряжение без пробоя или чрезмерной утечки.

Испытание сопротивления изоляции:

Метод: подает постоянное напряжение на изоляцию и измеряет сопротивление (в мегаомах). Продолжительность тестирования обычно составляет 1 минуту, хотя для расчета индекса поляризации (PI) можно использовать более длительные тесты (10 минут).
Результат: дает числовое значение сопротивления, которое указывает на качество изоляции. Низкое значение указывает на возможное ухудшение изоляции, проникновение влаги или загрязнение.
Критерий прохождения/провала: значения сравниваются с рекомендациями производителя или историческими данными для определения состояния изоляции. Низкое сопротивление обычно указывает на проблемы.

3.    Интерпретация результатов теста

Испытание VLF: Выявляет слабые места в изоляции, которые могут привести к отказу под воздействием эксплуатационного стресса. Результаты, как правило, качественные (пройдено/не пройдено) с возможностью дальнейшего анализа с помощью диагностических данных (например, измерений частичных разрядов).

Испытание сопротивления изоляции: Предоставляет количественные значения сопротивления изоляции, которые можно отслеживать с течением времени для мониторинга состояния системы изоляции. В основном используется в качестве профилактической меры. Хотя как испытание кабеля VLF, так и испытание сопротивления изоляции используются для оценки состояния изоляции кабеля, они имеют явные преимущества с точки зрения принципов тестирования, сценариев применения и возможностей обнаружения дефектов. Испытание VLF лучше подходит для моделирования реальных условий и оценки динамических характеристик изоляции. Тестер кабеля VLF с перечисленными ниже преимуществами широко применяется на кабелях низкого/высокого напряжения.

1.    Расширенные диагностические возможности

Чувствительное обнаружение дефектов: тестирование VLF использует диапазон частот (0,1 Гц или ниже), который позволяет идентифицировать незначительные дефекты изоляции и механизмы ухудшения, такие как проникновение влаги или частичные разряды. Эта чувствительность имеет решающее значение для раннего вмешательства и планирования технического обслуживания.

2.    Уменьшение нагрузки на изоляцию

Минимизированный риск пробоя диэлектрика: Испытание VLF с применением низкой частоты снижает напряжение электрического поля на изоляции по сравнению со стандартным испытанием переменного тока. Это минимизирует риск пробоя диэлектрика во время испытания, сохраняя целостность стареющих систем изоляции.

3.    Пригодность для современных материалов

Совместимость с современными технологиями изоляции: VLF особенно эффективен для тестирования кабелей с современными изоляционными материалами, такими как XLPE и EPR, которые могут проявлять различные диэлектрические свойства при различных частотах. Высокочастотное тестирование может привести к ложной диагностике или повреждению, тогда как VLF сохраняет точность.

4.    Тестирование длинных кабелей

Эффективно для протяженных кабельных трасс: тестирование VLF выгодно для длинных кабелей, где тестирование переменного тока высокого напряжения может вызывать существенные ёмкостные эффекты, которые могут исказить результаты. VLF смягчает эти эффекты, обеспечивая более надежную оценку состояния изоляции.

5.    Соответствие отраслевым стандартам

Соответствие нормативным требованиям: применение тестирования VLF одобрено отраслевыми стандартами (например, IEEE 400.2), что гарантирует соблюдение передовых практик в области технического обслуживания электрооборудования и протоколов безопасности. Это повышает соответствие нормативным требованиям и эксплуатационную надежность.

6.    Прогностическое обслуживание и управление жизненным циклом

Содействие стратегиям управления активами: Регулярное тестирование VLF помогает в создании программ предиктивного обслуживания, позволяя операторам прогнозировать потенциальные отказы на основе эмпирических данных. Этот стратегический подход улучшает управление активами и сводит к минимуму незапланированные простои.

7.    Эффективность работы

Оптимизированные процедуры тестирования: Эффективная настройка и выполнение испытаний VLF приводят к сокращению простоев во время технического обслуживания. Эта эксплуатационная эффективность имеет решающее значение для минимизации перебоев в электроснабжении и обеспечения непрерывной работы. Подводя итог, можно сказать, что испытания VLF представляют собой научно обоснованный и эффективно действующий метод оценки целостности изоляции кабеля, что имеет решающее значение для поддержания надежности и долговечности системы в электрической инфраструктуре.
