ЯК ВИМІРЯТИ ОПІР ЗА ДОПОМОГОЮ МУЛЬТИМЕТРА

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Коли живлення відключається від ланцюга, звичайні вимірювання напруги та струму виявляються безглуздими. Єдиний варіант — використовувати тестування опору, щоб визначити, які компоненти та провідники працюють.

 Що таке Опір?

У більшості ситуацій вимірювання напруги або струму найкорисніше для відстеження несправності ланцюга управління. Напруга вимагає лише подачі живлення, навантаження не обов'язково має бути активним. Струм вимагає, щоб у ланцюгу активно протікав електричний струм, але струмові кліщі дозволяють зробити це простим виміром.

Однак якщо необхідно відключити живлення ланцюга, то жоден із цих двох методів вимірювання не зможе надати точну інформацію, і доведеться використати альтернативний варіант.

Значення опору показують скільки електрики може пройти через пристрій, якщо подати напругу. Опір, що вимірюється в Омах, є співвідношенням між напругою і струмом. Високий опір призводить до низького струму, низький опір призводить до високого струму.

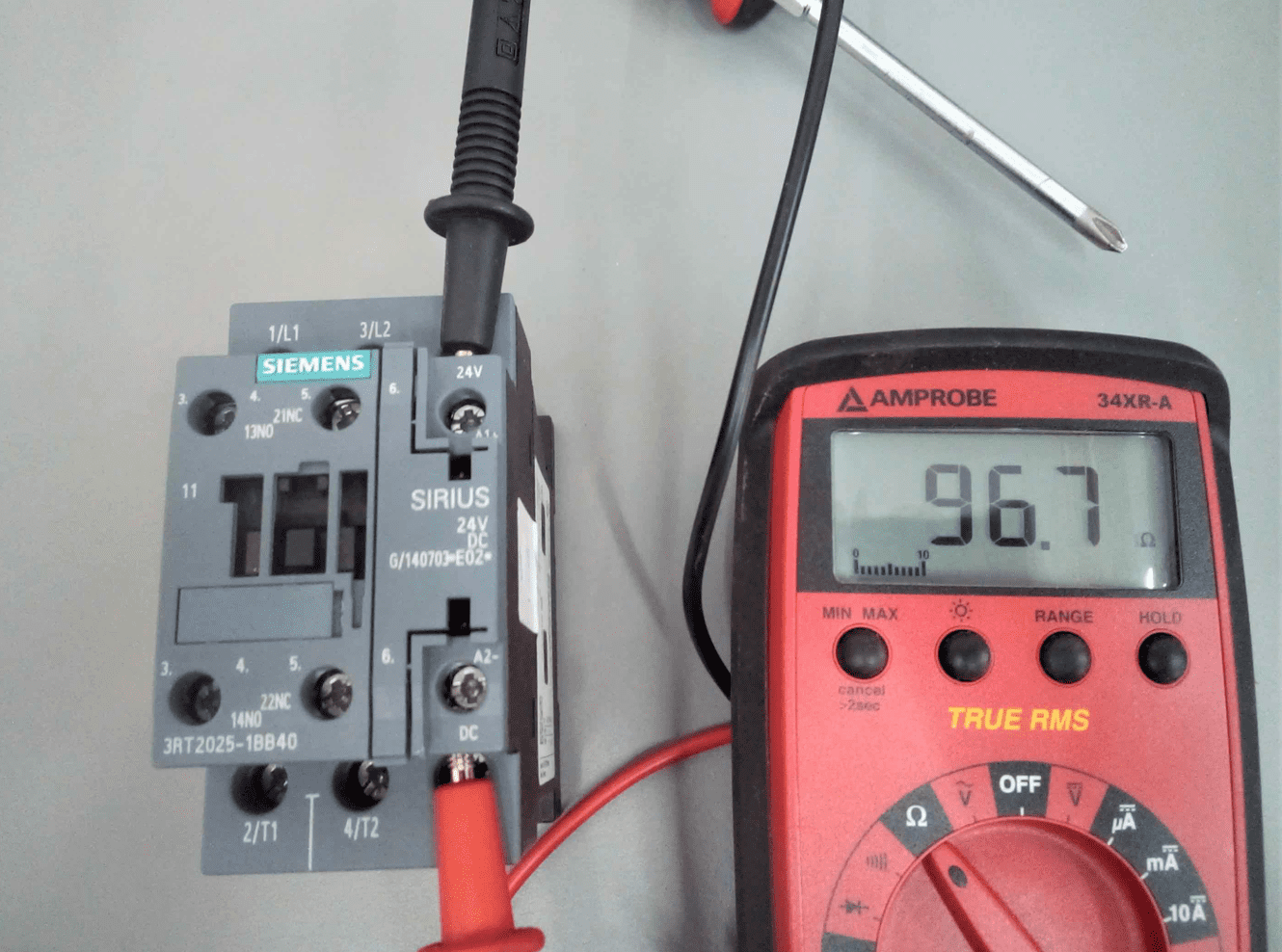

Рисунок 1 – Тест опору контактора показує опір котушки близько 97 Ом. Відповідно до специфікації деталі, значення має бути 98 Ом, це працює добре.

Значення опору, що дорівнює нулю або близьке до нуля, вважається «коротким» замиканням і може спричинити спрацьовування запобіжника або вимикача при надмірному струмі. З іншого боку, дуже високе значення опору, яке вимірювач показує як OL (або «надліміт»), є «розімкнутим» ланцюгом, і струм буде майже нульовим.

Переваги опору

При правильному використанні значення опору може фактично сказати більше, ніж напруга чи струм окремо. У ланцюзі управління напруга завжди має тенденцію губитися або на пристрої навантаження, або в першій точці, в якій ланцюг «розімкнутий». Це може бути відкритий перемикач або обірваний провід серед інших причин.

Але від будь-якого з цих джерел падіння напруги буде повною напругою джерела – це не дає нам жодних вказівок на те, скільки електрики тече. Фактично, відкритий перемикач з повною напругою призведе до нульового струму, в той час як навантажувальний пристрій з повним падінням напруги матиме деякий ненульовий струм, навіть якщо вимір той самий.

Опір дозволяє техніку перевірити два окремі факти про ланцюг. По-перше, якби було подано напругу, струм потік би. Якщо в ланцюзі є певний опір, то ми можемо з упевненістю сказати, що деякий струм тектиме, коли ланцюг правильно підключений і запитаний.

Другий факт, який можна дізнатися з опору, - це значення сили струму, який протікатиме при подачі живлення. Це той факт, який не можна визначити за допомогою вимірювань напруги, тому в деяких випадках опір може бути важливішим, ніж одна тільки напруга. Якщо котушка реле частково вийшла з ладу, вона все одно може знизити всю напругу джерела, як і раніше, але струм може бути іншим. Опір може довести, що реле буде проводити деякий струм, і воно може точно показати, який струм протікатиме.

Відповідно до закону Ома, для ланцюга управління з одним навантаженням просто розділіть напругу джерела (24 або 120 В і т. д.) на виміряний опір. Це і буде результуючий струм.

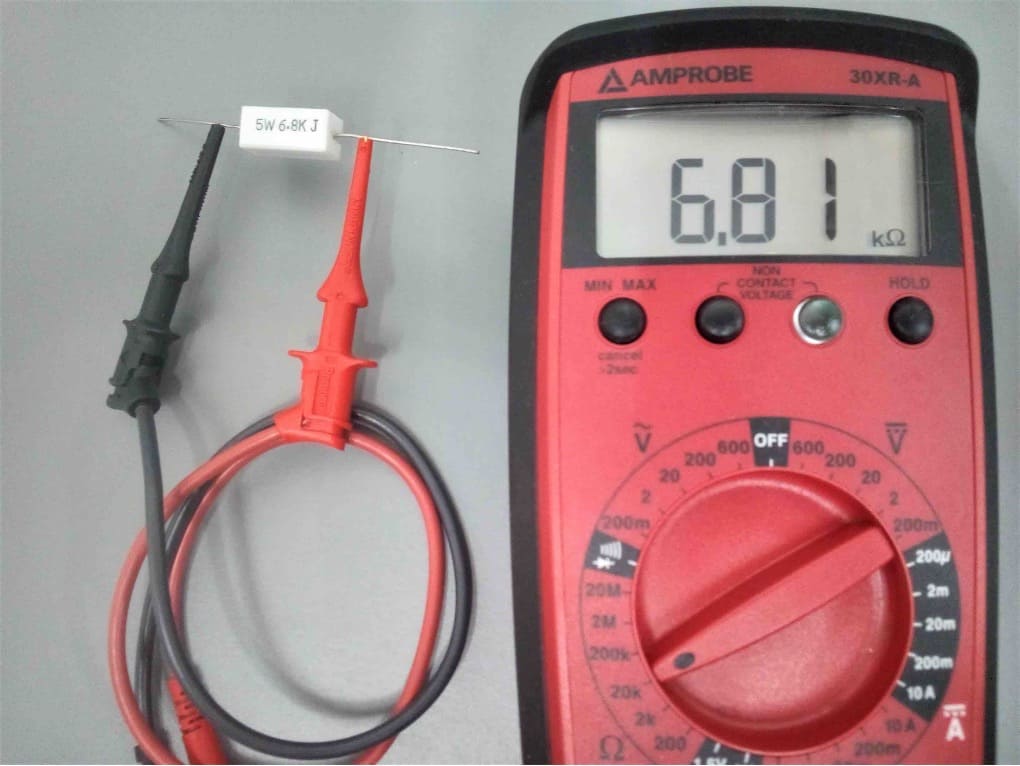

Рисунок 2 – Тест опору, проведений потужному резисторі, підтверджує правильність надрукованого значення. Цей резистор також розрахований на розсіювання потужності 5 Вт.

Оскільки для проведення випробувань на опір необхідно відключити живлення, важливо розуміти принцип роботи вимірювача, щоб проводити правильні випробування, що показують правильну інформацію.

Запобіжні заходи проти зовнішньої напруги

Перше, що важливо зрозуміти це те, що лічильник виробляє власну напругу для передачі електрики через тестовий пристрій. Це напруга від батареї. Тестовий пристрій скидає частину напруги, а лічильник внутрішньо скидає залишок за допомогою послідовного дільника напруги. Використовуючи відношення внутрішнього фіксованого опору та виміряної напруги до напруги батареї, опір тестового пристрою можна легко розрахувати та відобразити.

Однак якщо висновки помістити в ланцюг під напругою, внутрішній виміряний опір може бути більшим, ніж напруга джерела батареї. Цей неможливий сценарій відображається на дисплеї як негативне значення. Якщо ви бачите негативне значення на екрані, негайно від'єднайте висновки. Швидше за все, це не зашкодило вимірнику, але висока напруга може зашкодити. Якщо вимірник знаходиться в режимі ручного вибору діапазону, то шкали з найнижчим опором з найбільшою ймовірністю будуть пошкоджені напругою.

Щоб бути абсолютно впевненим, що ви можете запобігти цій проблемі зовнішньої напруги, просто від'єднайте один із проводів, що ведуть до пристрою. Це гарантує, що пристрій не може бути частиною активного кола.

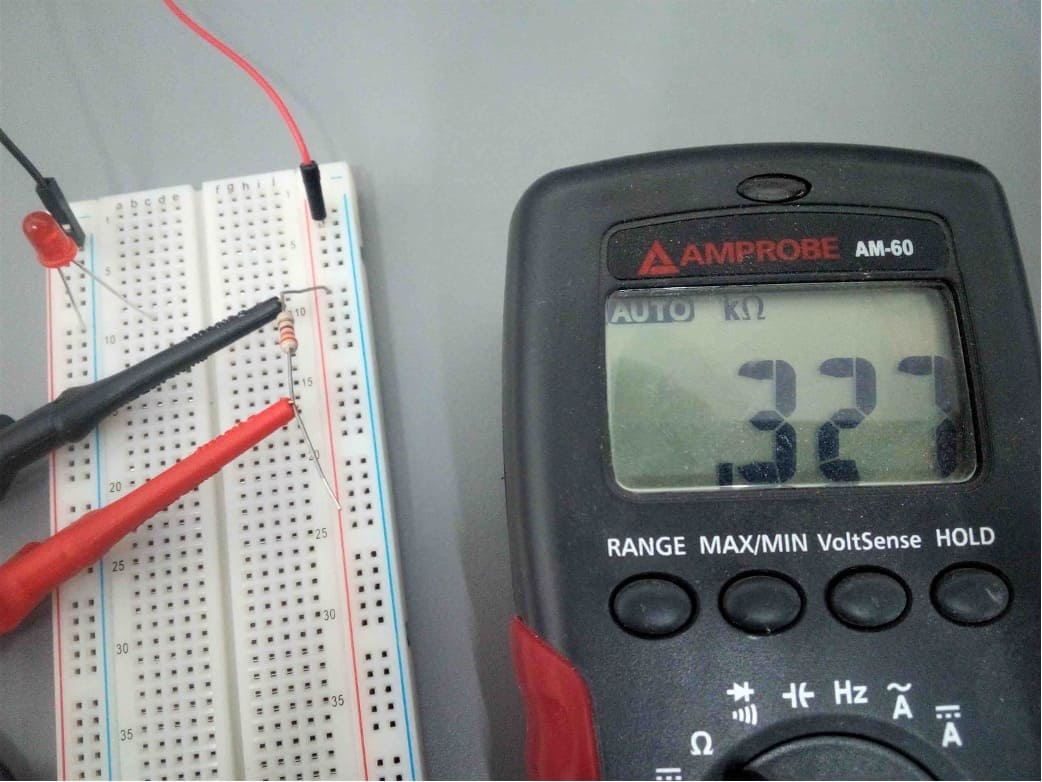

Рисунок 3 – Щоб гарантувати правильні показання, спробуйте відключити хоча б одне з'єднання резистора, ізолювавши компонент від решти ланцюга.

Твердотільні пристрої

Іншим застереженням, яке заслуговує на увагу щодо всієї сучасної електроніки, є спроба тестування твердотільних пристроїв. У суто резистивних ланцюгах фраза "лінійний" означає постійний опір для всіх напруг - збільште напругу, і струм також збільшиться з тією ж швидкістю. Однак для твердотільних пристроїв, таких як діоди та транзистори, величина прикладеної напруги може змінити опір.

Здоровий глузд може бути тут дуже оманливим, тому що пристрій, що тестується, може показувати законне значення опору при вилученні з ланцюга, змушуючи техніка вірити, що пристрій працює правильно. Однак при поверненні ланцюга, коли напруга ланцюга відрізняється, це може радикально змінити опір. У таких випадках важливо використовувати тести напруги, коли ланцюг перебуває під напругою для тестування твердотільних ланцюгів. Часто резистор з невеликим значенням послідовно підключається з твердотілим пристроєм. Виміряйте напругу резистора, і разом з його напругою можна розрахувати струм.
