ЯК ВИКОРИСТОВУВАТИ МУЛЬТИМЕТР ДЛЯ ВИМІРЮВАННЯ СТРУМУ

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

У цій статті ми розглянемо та обговоримо, як вимірювати струм за допомогою мультиметра, використовуючи стандартний метод вимірювання струму в лінії.

 Використання мультиметра для вимірювання струму може бути не часто використовується функцією, але вона може бути дуже важливою. Струм - це те, що попереджає вас про те, що в ланцюзі відбувається щось динамічне, електрика рухається. Цей вимір може дати вам важливу інформацію про ланцюг, але також супроводжується деякими попередженнями. Це може бути небезпечним, якщо вимірник використовується неправильно.

 Приклади постійного струму

Вимірювання напруги є найпоширенішою функцією мультиметра зі зрозумілих причин. Напруга - це потенціал для споживання енергії в ланцюгу. Однак наявність потенціалу не означає, що енергія використовується правильно або взагалі використовується. Інша електрична властивість, струм, є тільки тоді, коли електрика знаходиться в русі. Розуміння струму може дати розуміння те, що напруга саме собою часто може показати.

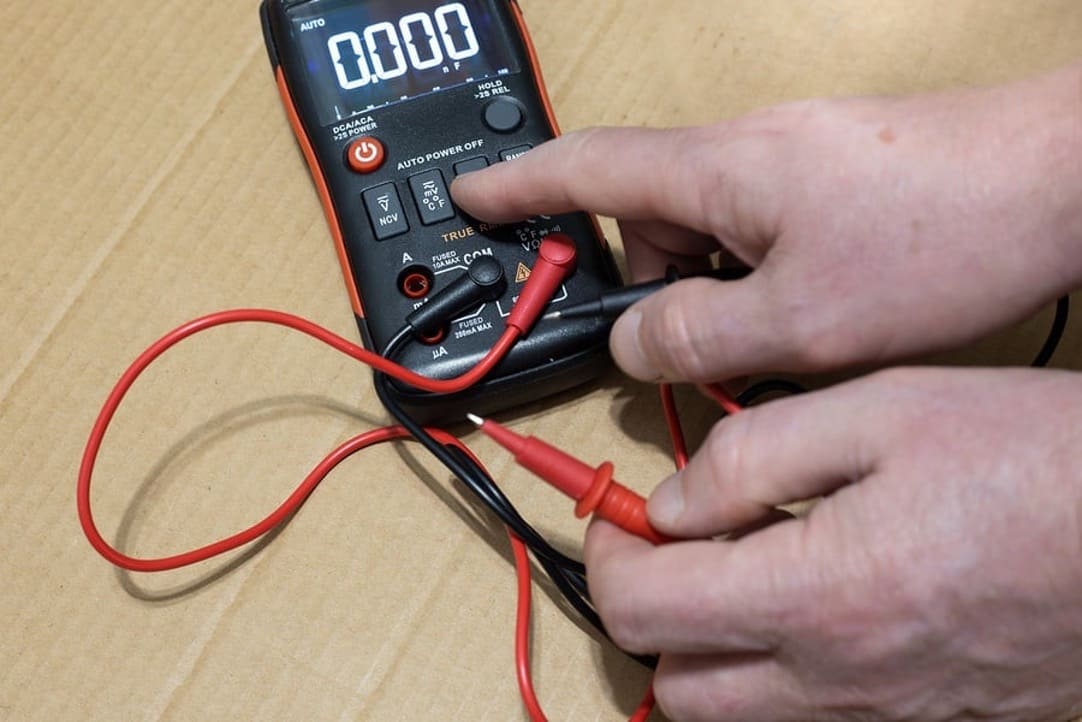

Рисунок 1 – Мультиметр - електронний вимірювальний прилад для вимірювання сили струму, напруги, опору електрики, температури для перевірки та ремонту електронного обладнання.

Як приклад того, де струм може бути корисною властивістю, уявіть собі перевірку несправної котушки реле на 24 В ланцюга. Якщо реле вийшло з ладу, є велика ймовірність, що котушка розімкнена або має нескінченний опір. Один вольтметр покаже 24 В на котушці, але ця напруга буде існувати, навіть якщо котушка знаходиться в ідеальному робочому стані. Швидкий вимір струму покаже 0 А в несправному реле, але правильний струм у робочому пристрої може бути від 0,1 до 0,2 А або більше.

Часто існують альтернативи виміру струму, багато з яких спеціально розроблені. Більшість техніків уникатимуть вимірювання струму та намагатимуться отримати цю інформацію іншими методами. Процедура вимірювання струму складна і якщо вона виконана неправильно, можна пошкодити мультиметр.

Як виміряти струм за допомогою мультиметра?

Для початку одне важливе зауваження: ця стаття не розглядає струмовимірювальні кліщі або вилочні вимірювачі струму. Ці моделі виконують важливу функцію у промислових умовах, усуваючи багато проблем безпеки. Але на даний момент у цій статті буде розглянуто лише стандартний метод вимірювання струму в лінії.

На передній панелі більшості вимірювачів буде набір підключень тестових дротів. Чорний завжди буде точкою COM або загальною точкою підключення всіх вимірювань. Один червоний буде для напруги, опору та інших тестів. Третя і зазвичай четверта точка буде зарезервована та відзначена для тестів мА та А або міліампер та ампер струму.

Багато вимірювачів будуть видавати звуковий сигнал, якщо шкала функцій встановлена​​на перевірку ампер, а випробувальний провід не вставлений у потрібний порт чи навпаки. З'єднання та функції повинні збігатися. Якщо цей звуковий сигнал лунає, перевірте, чи правильні проводи та набір функцій.

У більшості випадків один з портів для перевірки струму, позначений як mA, також включатиме максимальну безпечну кількість міліампер. Якщо ви вимірюєте невеликий струм, використовуйте цей порт. Якщо ви вимірюєте велику силу струму, використовуйте порт з позначенням A для ампер. Це буде обговорюватись трохи пізніше у статті — це дуже важлива тема.

Для вимірювання струму ланцюг повинен бути відключений, щоб лічильник фактично став частиною ланцюга. Струм - це швидкість електричного потоку, тому це схоже на вимірювання потоку рідини або газу турбінним витратоміром. Він має знаходитися безпосередньо на шляху потоку. Це дуже відрізняється від напруги, яка повинна стосуватися тільки двох відкритих металевих частин у ланцюзі, щоб отримати відносну напругу між ними.

При розімкнутому ланцюгу червоний позитивний провід вимірювача поміщається на відкрите з'єднання ближче до сторони +v ланцюга, а чорний провід COM ближче до загального заземлення. Якщо виконується вимірювання змінного струму, полярність не має значення, але для розуміння чорний лінійний провід вважається джерелом, а білий нейтральний провід вважається загальним поверненням.

Вимірювання з позитивним знаком вказуватиме на те, що струм тече правильно від + до - через лічильник. Якщо число негативне, струм тече у напрямі - можливо, лічильник був підключений неправильно, чи конструкції ланцюга є проблема, через яку струм тече у зворотному напрямі через цю конкретну точку.

Запобіжні заходи при вимірюванні струму

Оскільки лічильник має витримувати весь потік ланцюга, він має бути захищений від небезпечних рівнів струму. Набір запобіжників захищає внутрішню чутливу схему.

Зазвичай порт МА захищений до 400 МА, а порт А може витримувати до 10 А, хоча точні значення вказані на кожному вимірнику. Якщо цей струм буде перевищено, запобіжник вийде з ладу та відкриється.

Це небезпечно, оскільки струм більше не тектиме по лічильнику, даючи техніку помилкове почуття безпеки. Здається, що струму немає, але насправді ланцюг тільки чекає, коли цей лічильник буде видалений, і струм негайно потече знову. Зазвичай на РК-дисплеї немає індикації, що показує несправний запобіжник, тому немає способу дізнатися про це.

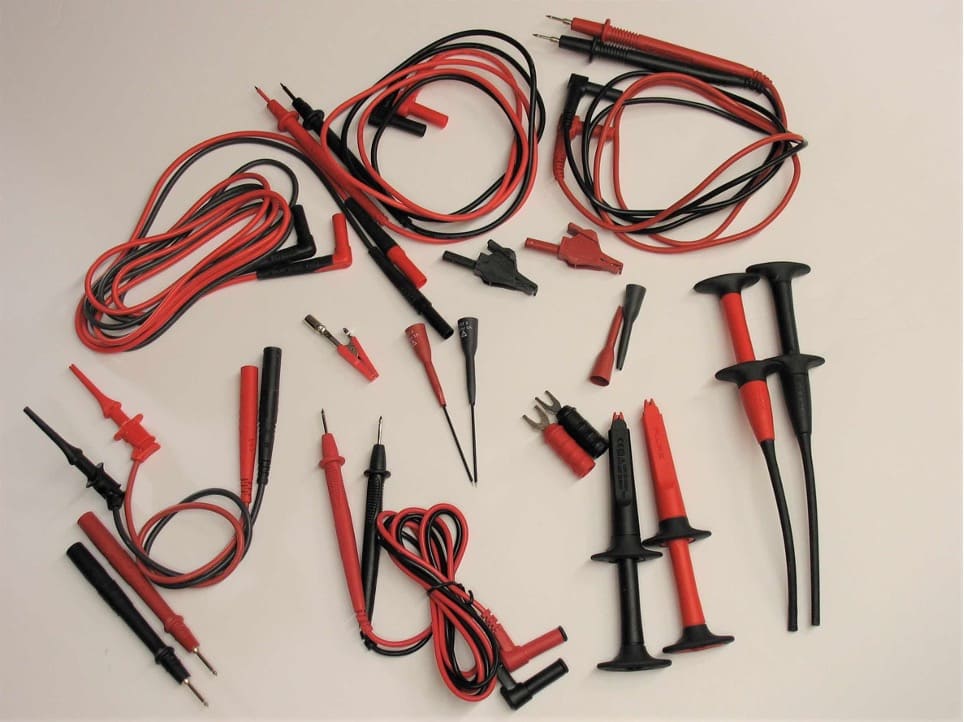

Рисунок 2 – Асортимент різних тестових проводів та насадок.

Інша проблема безпеки виникає через те, що користувач повинен розімкнути ланцюг і створити нову точку відмови. Користувач знаходиться прямо на шляху потоку і повинен виявляти крайню обережність, щоб не дозволити іншому дроту лічильника торкнутися чогось, крім відповідної точки. Це не просто питання поганих вимірів, це може призвести навіть до екстремальних катастроф. Ось чому цього уникають, коли це можливо.

Якщо вам необхідно виміряти струм за допомогою вбудованого вимірювача, завжди використовуйте вилку з більш високою потужністю Amps. Якщо вона показує значення нижче межі мА, то цю вилку можна також безпечно використовувати. Перевірте вимірювач у заздалегідь робочому ланцюзі. Це дозволить переконатися у цілісності запобіжників.

Вимкніть живлення, щоб виконати з'єднання, використовуючи клемні колодки або інші сполучні клеми - намагайтеся не просто обрізати дроти. Знову подайте живлення, проведіть тест, потім відключіть живлення, щоб відновити ланцюг. Вимірювання струму може зайняти більше часу, і необхідно дотримуватись техніки безпеки, але це може призвести вас до інформації, яку тести напруги не здатні надати без великої кількості додаткової роботи.
