Інспектування: житлові та комерційні будівлі; ізоляція; керамічна плитка; вікна, зовнішня обшивка та зовнішні поверхні. Вказівки щодо застосування.

Ремонт житлових та комерційних приміщень внаслідок пошкоджень, завданих водою, може бути досить дорогим – чи це шкода від шторму чи щоденні проблеми з водопроводом та протіканням даху. Головне завдання – виявити та локалізувати проблеми з вологою до розвитку вторинних ушкоджень.
За останні кілька років тепловізори стали потужним інструментом виявлення проблем, пов'язаних із вологою у будинках. Замість сантиметра за сантиметром досліджувати будівлі в пошуках вологи за допомогою вологоміра, тепловізор дає можливість перевірити кімнату цілком протягом декількох хвилин. Визначивши температурні зміни, викликані охолодженням вологи, що випаровується (ОІВ) у стінах сухої кладки, килимах, стельовій плитці тощо, інспектор може створити карту вологості будівлі в цілому і локалізувати проблеми до оцінки аналізу проблем і дій з їх усунення. У цій статті розглядаються характеристики та обмеження щодо використання тепловізорів для виявлення вологи у будинках та житлових приміщеннях.

Як це працює

Тепловізор має здатність виявити вологу, що затрималася під кількома шарами матеріалів і не вийшла на поверхню, у тому числі у випадках, коли поверхня абсолютно суха, покрита фарбою, настилом або іншою обробкою. Як би там не було, тепловізор не є вологоміром і відповідно не бачить вологу.

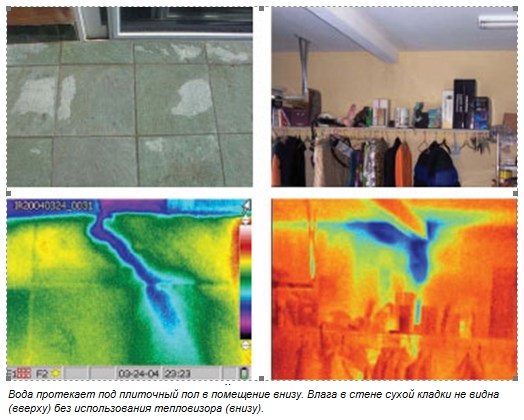

Різниця температур поверхонь внаслідок охолодження вологи, що випаровується, створює характерні теплові малюнки – їх наочно демонструє чутливий тепловізор. Волога, що випаровується, охолоджує поверхню матеріалу і створює низькотемпературну теплову аномалію в порівнянні з оточуючими сухими матеріалами. Ефект випаровування застосовується, головним чином, під час перевірки всередині приміщень, де температуру та інші параметри можна контролювати. Винятки становлять деякі види покрівельних систем, де вологий матеріал у покритті покрівлі створює тепловий малюнок з більш високою температурою внаслідок нагрівання сонцем води, що затрималася в матеріалах даху.

Рекомендації для отримання точних вимірів

Хоча вимірювання зазвичай виробляються всередині приміщень, де умови можна контролювати інспекторам, слід брати до уваги кілька факторів. Температура повітря Холодне і тепле повітря може призвести як до хибних позитивних, так і хибних негативних вимірювань. Тепле повітря припливу здатне замаскувати вологі матеріали, нагріваючи поверхні настільки, що це може спотворити або навіть приховати тепловий малюнок, створений випаром. Також холодне повітря з кондиціонера здатне створити тепловий малюнок, схожий на малюнок, характерний для вологого місця, таким чином створивши помилкову позитивну оцінку.

При втраті води висихаючим обладнанням усередині будівель виробляється дуже багато тепла.

Багато нагнітачів направляють великі обсяги теплого повітря з високим тиском на вологі поверхні, збільшуючи ризик отримання помилкової негативної оцінки. Тепле повітря від нагнітачів може замаскувати тепловий малюнок від ОІВ з нижчою температурою, що може створити у користувача враження про сухий матеріал. І хоча навколишнє повітря сам по собі не може змінити тепловий малюнок з вологого на сухе, розташування обладнання може мати значення.

Ізоляція

Відсутність ізоляція або ізоляція, що злежалася, в стіні можуть приховати теплові малюнки, приводячи як до помилкових позитивних, так і помилкових негативних оцінок. Відсутність ізоляції в стіні в теплий сонячний день може викликати нагрівання матеріалів та вологи в порожнині стіни до точки, коли тепловий малюнок стає суперечливим або перекручується. Аналогічним чином в холодний день відсутність ізоляції в стіні може призвести до отримання холоднішого теплового малюнка, схожого з малюнком, характерним для вологих матеріалів. В обох ситуаціях наявність вологи має підтверджуватись вимірювачем вологості.

Керамічна плитка

Більшість матеріалів внутрішнього оздоблення будівель мають високі значення коефіцієнта випромінювання, що робить їх ідеальними для обстеження за допомогою тепловізора. Однак буває важко виявити вологу під керамічною плиткою та іншими видами оздоблення підлоги та стін. Так як волога в більшості випадків накопичується в основі підлоги, а не в самому статевому покритті, зміни температури в мокрій основі підлоги можуть не досягати поверхні покриття підлоги. Відбите випромінювання, що заважає, погіршує ситуацію, спотворюючи справжній тепловий малюнок.

Вікна, обшивки та зовнішні поверхні

При контролі просочування вологи зовні через вікна, обшивку або інші елементи зовнішньої обробки слід мати на увазі, що тепловий малюнок усередині приміщення слід фіксувати через годину або більше. Як приклад можна навести випадок, коли передбачалося, що джерело проникнення води у вітальню знаходиться над вікном. Зовнішню поверхню було змочено з пульверизатора відповідно до стандартів Американського товариства з випробування матеріалів. Через 20 хвилин не було виявлено жодної ознаки проникнення води на внутрішню поверхню стіни або на підлогу. Стіна знову змочена водою на 10 хвилин, але тепловий малюнок також не вдалося отримати. Пройшло близько першої години після першого випробування з використанням пульверизатора, коли стало можливим побачити тепловий малюнок вологої штукатурки та ізоляції. Хоча волога проникла в штукатурку через кілька хвилин після першого випробування пройшов приблизно годину, поки нижчі температури, пов'язані з випаровуванням, досягли поверхні внутрішньої стіни.

Спостерігаються незначні температурні зміни від вологого до сухого – від 0,5 до 6°С. Під час просушування будівлі різниця температур між вологим та сухим станами зростає або знижується залежно від температури навколишнього середовища будівлі та вмісту вологи у матеріалі. Здебільшого різниці температур особливо великі в перші 24-36 годин.

Висновок

Невиявлені проблеми, що стосуються вологи в будинках, мають дуже велике фінансове значення, яке постійно зростає. Хоча вимірювачі вологості, як і раніше, є пристроями, що забезпечують фінальні дані про вологість або сухість матеріалів, залишається проблемою точне та ефективне виявлення вологи в будівлях. За допомогою тепловізорів будівельні інспектори, підрядники та ремонтники можуть зменшити час, який витрачається на перевірку, а також потенційно збільшити свої доходи. Хоча тепловізор не є інструментом для вирішення всіх проблем, безумовно, це один із найважливіших інструментів для проведення обстежень
