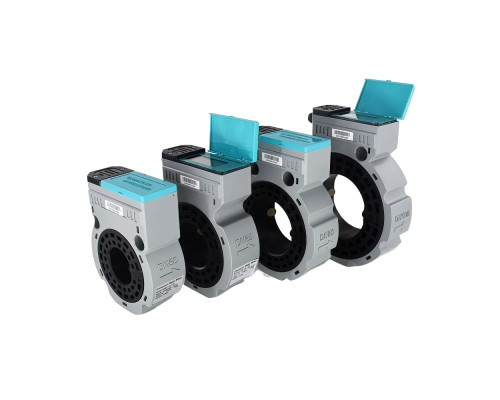

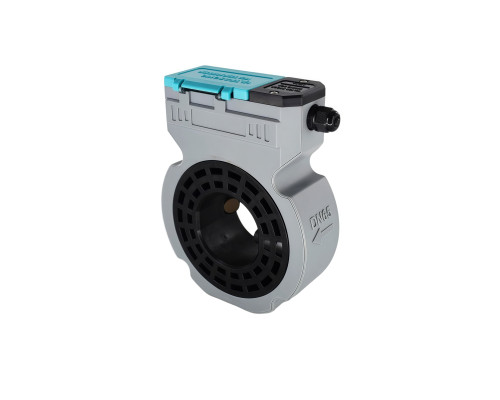

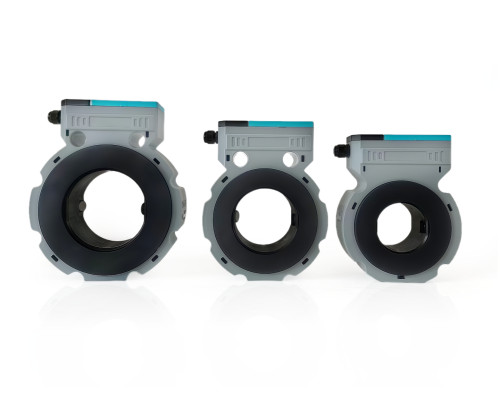

Витратоміри Сендвіч ТЕМ-1-К

Ультразвуковий водолічильник типу «сендвіч» TEM-1-K – це новий продукт з низькою вартістю, високою точністю вимірювань, малим енергоспоживанням, стабільними та надійними характеристиками, що відповідає стандартам ISO4064-1:2014, GB/T778-2018 та іншим, заснований на технології ультразвукового вимірювання.

1. Опис деталей

Ультразвуковий водолічильник TEM-1-K має провідне підключення у стандартній комплектації, бездротове підключення необхідно замовити індивідуально.



2. Інструкція зі встановлення

2.1 Вибір місця встановлення

При установці водолічильника довжина прямої ділянки трубопроводу до насоса повинна становити 25D, до насоса – 23D, на відстані 20D від насоса (D – діаметр труби). Переконайтеся, що трубопроводи заповнені водою.

Примітка: Напрямок стрілки вказує напрямок потоку.



2.2 Спосіб встановлення



2.3 Розміри лічильника води



3. Інструкція по роботі з меню

3.1 Метод експлуатації

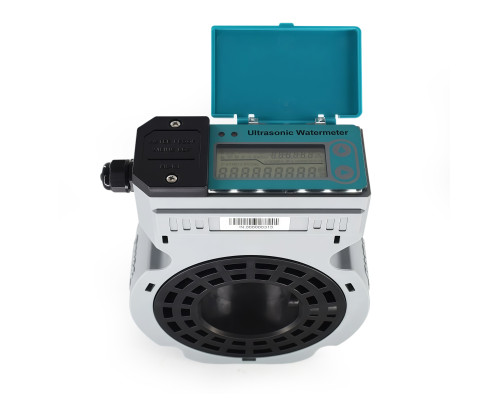

На поверхні водолічильника розташовані дві ємнісні сенсорні кнопки, позначені як  і :
: прокручування вгору; зміна номера; активні кнопки та дисплей (натисніть та утримуйте 5 секунд).
: прокручування вниз; переміщення курсору зміни.
: переміщення від  до , перехід до наступного кроку меню; підтвердження операції.
: переміщення від до , вихід із поточного меню.



3.2 Відображення вікон та інструкція по роботі з меню

Існує 4 основні пункти меню водолічильника.
Наприклад, у головному меню M-0 натискання кнопки редагування призведе до входу в підменю M-01, натискання  відобразить підменю M-02. Натискання поверне до головного меню M-0.



4. Технічні параметри

4. 1. Параметри потоку



4. 2 Технологічний параметр



5. Метод калібрування

Лічильник води калібрується шляхом постійного струму.
При досягненні стабільної витрати в заданій точці калібруйте лічильник, одночасно вимірюючи сумарну витрату.
Різні методи калібрування можуть призводити до помилок. Використання методу «старт-стоп» для калібрування лічильника води також може спричинити помилки. У разі використання методу «старт-стоп» спробуйте збільшити час калібрування та переконайтеся, що тривалість кожного включення становить не менше 60 секунд. Чим менше часу калібрування, тим більшою буде похибка.



6. Інше

Докладніше див. у посібнику користувача ультразвукового лічильника води.
