У ЧОМУ РІЗНИЦЯ МІЖ ВИПРОБУВАННЯМ НА НАДНИЗЬКУ ЧАСТОТУ ТА ВИПРОБУВАННЯМ ОПОРУ ІЗОЛЯЦІЇ?

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мегомметрів, Тестерів ізоляції, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

В енергосистемах тестування кабелів необхідне для забезпечення надійності та безпеки обладнання. Поширені методи тестування кабелів включають тестування кабелів на наднизькій частоті (СНЧ) та тестування опору ізоляції (ІЧ-тест). Хоча обидва тести використовуються для оцінки стану ізоляції кабелів, вони суттєво різняться за принципами тестування, сценаріями застосування та цілями. У цій статті будуть розглянуті визначення, робочі принципи та застосування тестування кабелів на наднизькій частоті та тестування опору ізоляції, щоб допомогти читачам краще зрозуміти ці два методи тестування.

I. Визначення та принцип випробування кабелю СНЧ

Випробування кабелю VLF або СНЧ (Понад низька частота) – це метод, який зазвичай використовується для перевірки стану ізоляції силових кабелів та обладнання. Випробування VLF зазвичай проводяться на дуже низьких частотах в діапазоні від 0,1 до 0,01 Гц, при цьому до кабелю подається висока змінна напруга для імітації умов експлуатації при промисловій частоті (50 Гц або 60 Гц). Цей низькочастотний тест дозволяє уникнути високого енергоспоживання, пов'язаного з випробуванням промислової частоти, та ефективно виявляє дефекти в ізоляційному шарі кабелю.

Принцип роботи: Основний принцип тестування VLF полягає у подачі на кабель низькочастотного сигналу змінного струму високої напруги та вимірювання діелектричних втрат та напруги відгуку ізоляції кабелю. Частота сигналу, що генерується тестером VLF, надзвичайно низька, що дозволяє йому проникати у глибші дефекти ізоляції кабелю. Якщо кабель має сліди старіння, вологи, механічні пошкодження або інші проблеми, ці дефекти змінять електричні характеристики шару ізоляції, які можуть бути виявлені випробувальним обладнанням.

II. Визначення та принцип випробування опору ізоляції

Випробування опору ізоляції (IR-випробування) широко використовується метод оцінки стану ізоляції кабелів, трансформаторів, двигунів та іншого обладнання. Тест IR прикладає постійну напругу струму (DC) до обладнання та вимірює значення опору його ізоляційного шару для оцінки стану ізоляційного матеріалу. Для цього тесту зазвичай використовують такі прилади, як мегаомметри (Megger).

Принцип роботи: При випробуванні опору ізоляції постійна напруга подається між провідниками та шаром ізоляції обладнання за допомогою випробувального приладу. Використовуючи закон Ома, прилад вимірює струм витоку, що протікає через ізоляційний матеріал і розраховує опір ізоляції на основі відношення напруги до струму. Значення опору ізоляції відбиває стан ізоляційного шару: високе значення опору вказує хорошу ізоляцію, тоді як низьке значення опору вказує на дефекти чи проблеми з вологістю.

III. Випробування опору ізоляції методом СНЧ

Випробування VLF (Very Low Frequency) та опору ізоляції (IR) мають вирішальне значення для оцінки стану ізоляції електричних кабелів, трансформаторів та іншого високовольтного обладнання. Однак вони мають різні цілі, методи та сфери застосування:

1. Призначення та застосування

Випробування VLF:
Мета: В основному використовується для випробування на стійкість до високої напруги змінного струму кабелів середньої та високої напруги, машин, що обертаються, і трансформаторів. Він оцінює цілісність ізоляції в умовах високої напруги для виявлення дефектів, які можуть не проявитися при нормальних робочих напругах.
Застосування: Ідеально підходить для тестування довгих кабельних трас (особливо кабелів XLPE та PILC) та великого обладнання, де тестування постійним струмом є недоцільним через проблеми зі старінням ізоляції.
Частота: використовується дуже низька частота, зазвичай 0,1 Гц або 0,01 Гц порівняно зі стандартним тестуванням 50/60 Гц.

Випробування опору ізоляції (IR):
Призначення: вимірювання опору ізоляції струму витоку, що дозволяє судити про стан ізоляції, переважно виявлення проникнення вологи, забруднення чи погіршення її стану.
Застосування: Зазвичай використовується для обслуговування двигунів, кабелів, розподільних пристроїв і трансформаторів. Тестування IR є швидким та простим і часто використовується як діагностичний інструмент першого рівня.
Частота: Використовує постійну напругу, як правило, від мегаомметра (500, 1 кВ, 5 кВ або вище в залежності від номіналу обладнання).

2. Методологія тестування

Тест СНЧ:

Метод: подає змінну напругу дуже низької частоти (0,1 Гц) на ізоляцію кабелів чи устаткування. Додана напруга збільшується до певного рівня, зазвичай приблизно в 2-3 рази більше робочої напруги на задану тривалість (наприклад, 15-60 хвилин), залежно від стандартів, таких як IEEE 400.2.
Результат: виявляє дефекти ізоляції, які можуть спричинити відмову за нормальних умов роботи змінного струму. Він може також надати дані для діагностичного тестування (тангенс дельта, частковий розряд).
Критерій проходження/провалу: заснований на тому, чи ізоляція витримує прикладену напругу без пробою або надмірного витоку.

Випробування опору ізоляції:

Метод: подає постійну напругу на ізоляцію та вимірює опір (у мегаомах). Тривалість тестування зазвичай становить 1 хвилину, хоча розрахунку індексу поляризації (PI) можна використовувати більш тривалі тести (10 хвилин).
Результат: дає числове значення опору, що вказує на якість ізоляції. Низьке значення свідчить про можливе погіршення ізоляції, проникнення вологи чи забруднення.
Критерій проходження/провалу: значення порівнюються з рекомендаціями виробника або історичними даними визначення стану ізоляції. Низький опір зазвичай вказує на проблеми.

3. Інтерпретація результатів тесту

Випробування VLF:

Виявляє слабкі місця в ізоляції, які можуть спричинити відмову під впливом експлуатаційного стресу. Результати зазвичай якісні (пройдено/не пройдено) з можливістю подальшого аналізу за допомогою діагностичних даних (наприклад, вимірювань часткових розрядів).

Випробування опору ізоляції:

Надає кількісні значення опору ізоляції, які можна відстежувати протягом часу для моніторингу стану системи ізоляції. В основному використовується як профілактичний захід.

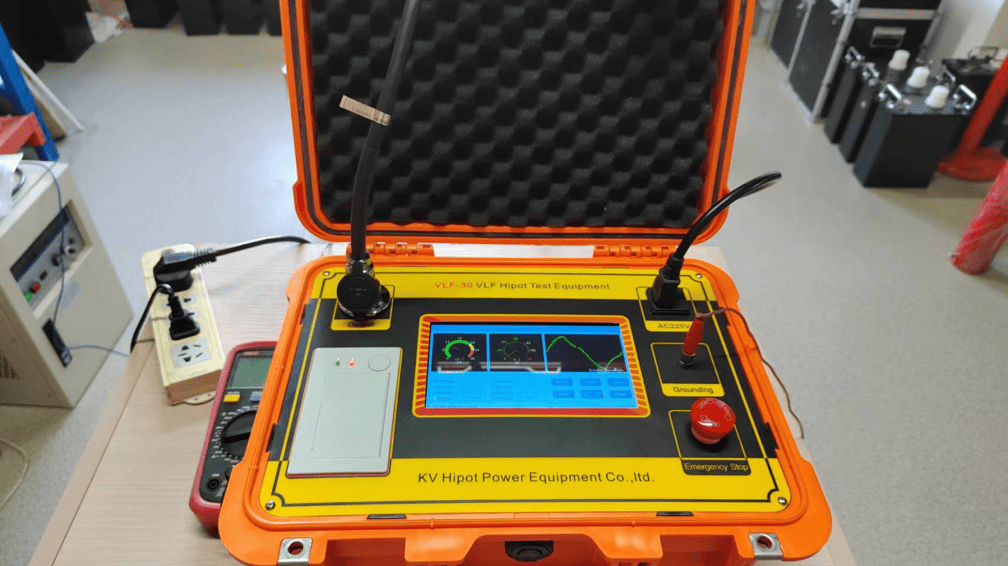

Хоча як випробування кабелю VLF, так і випробування опору ізоляції використовуються для оцінки стану ізоляції кабелю, вони мають очевидні переваги з погляду принципів тестування, сценаріїв застосування та можливостей виявлення дефектів. Випробування VLF найкраще підходить для моделювання реальних умов та оцінки динамічних характеристик ізоляції. Тестер кабелю VLF з наведеними нижче перевагами широко застосовується на кабелях низької/високої напруги.

1. Розширені діагностичні можливості

Чутливе виявлення дефектів: VLF тестування використовує діапазон частот (0,1 Гц або нижче), який дозволяє ідентифікувати незначні дефекти ізоляції та механізми погіршення, такі як проникнення вологи або часткові розряди. Ця чутливість має вирішальне значення для раннього втручання та планування технічного обслуговування.

2. Зменшення навантаження на ізоляцію

Мінімізований ризик пробою діелектрика: Випробування VLF із застосуванням низької частоти знижує напругу електричного поля на ізоляції порівняно зі стандартним випробуванням змінного струму. Це мінімізує ризик пробою діелектрика під час випробування, зберігаючи цілісність систем ізоляції, що старіють.

3. Придатність для сучасних матеріалів

Сумісність із сучасними технологіями ізоляції: VLF особливо ефективний для тестування кабелів із сучасними ізоляційними матеріалами, такими як XLPE та EPR, які можуть виявляти різні діелектричні властивості при різних частотах. Високочастотне тестування може призвести до помилкової діагностики або пошкодження, тоді як VLF зберігає точність.

4. Тестування довгих кабелів

Ефективно для протяжних кабельних трас: тестування VLF вигідне для довгих кабелів, де тестування змінного струму високої напруги може викликати суттєві ефекти ємності, які можуть спотворити результати. VLF пом'якшує ці ефекти, забезпечуючи надійнішу оцінку стану ізоляції.

5. Відповідність галузевим стандартам

Відповідність нормативним вимогам: застосування тестування VLF схвалено галузевими стандартами (наприклад, IEEE 400.2), що гарантує дотримання передових практик у галузі технічного обслуговування електроустаткування та протоколів безпеки. Це підвищує відповідність нормативним вимогам та експлуатаційну надійність.

6. Прогностичне обслуговування та управління життєвим циклом

Сприяння стратегіям управління активами: Регулярне тестування VLF допомагає у створенні програм передиктивного обслуговування, дозволяючи операторам прогнозувати потенційні відмови на основі емпіричних даних. Цей стратегічний підхід покращує управління активами та зводить до мінімуму незаплановані простої.

7. Ефективність роботи

Оптимізовані процедури тестування: Ефективне настроювання та виконання випробувань VLF призводять до скорочення простоїв під час технічного обслуговування. Ця експлуатаційна ефективність має вирішальне значення для мінімізації перебоїв в електропостачанні та забезпечення безперервної роботи. Підсумовуючи, можна сказати, що випробування VLF є науково обгрунтованим і ефективно діє метод оцінки цілісності ізоляції кабелю, що має вирішальне значення для підтримки надійності і довговічності системи в електричній інфраструктурі.
