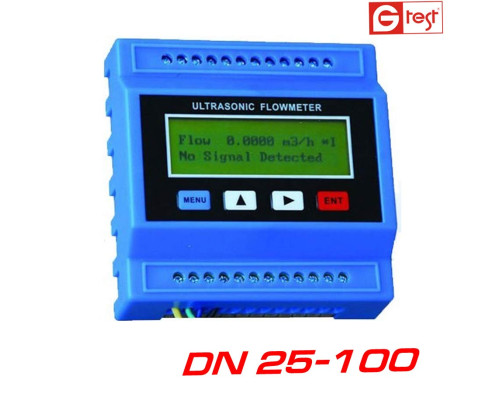

TUF2000M+TS2 ультразвуковий витратомір з комплектом накладних датчиків TS2 розрахованим на труби діаметром від 25 мм до 100 мм та температурним діапазоном рідини від -30°С до 90°С .
Ультразвуковий витратомір TUF2000M розроблений для вимірювань об'ємної витрати та швидкості руху рідини в трубопроводах, а також виконання функцій лічильника теплової енергії при підключенні температурних датчиків у CT1 .
Накладні датчики мають захист IP68, що забезпечує повну герметизацію та тривалу роботу під водою на глибині до 2-х метрів (при монтажі потрібно контактну групу залити силіконом або іншим герметиком).
Принцип роботи ультразвукового витратоміра заснований на вимірі часових параметрів частотно-модульованого імпульсу та відгуку акустичної енергії між двома перетворювачами.
Встановлення датчиків
Вибір точок встановлення
Правильна точка встановлення є ключем до встановлення датчика. Необхідно враховувати такі фактори: повністю заповнений трубопровід, струшування, постійний потік, утворення накипу, температура, тиск, електромагнітні перешкоди, гільза приладів.
>> Повністю заповнений трубопровід
Наступні ситуації, коли трубопроводи можуть бути повністю заповнені рідиною:
>> Струшування
У місці встановлення не повинно бути явної тряски, інакше його необхідно підтягнути.
>> Стабільний потік
Стабільний потік допомагає забезпечити точність вимірів.
Стандартні вимоги до стабільного потоку:
- Труба повинна знаходитися далеко від випускного отвору насоса та напіввідкритого клапана. 10D у висхідному напрямку і 5D у низхідному. (D означає зовнішній діаметр)
- 30D для виходу насоса і напіввідкритого клапана
Технічні характеристики та опис витратоміра TUF2000M (eng. pdf)
Посібник користувача TUF2000M (eng. pdf)
Інструкція з експлуатації TUF2000B (rus. jpg)
Перелік комунікаційних протоколів (eng. pdf )
| Технічні характеристики ультразвукового витратоміра TUF2000M із накладними датчиками TS2 | ||
| TUF2000M | Принцип | Вимірювання часових параметрів частотно-модульованого імпульсу та його відгуку |
| Похибка | 2% в діапазоні від 0,5 м/с до 1,0 м/с (залежно від типу датчика, витрати, швидкості можливе налаштування витратоміра для зниження похибки до 1%) | |
| Дисплей | 2 х 20 символів, РКІ з підсвічуванням | |
| Виходи | 1 х 4 -20 мА, опір у межах 0-1 кОм, похибка 0,1% | |
| 1 х OCT імпульс, тривалість до 1000мс, за замовчуванням 200мс | ||
| 1 х Relay - вихід | ||
| Входи | 3 х 4 -20 мА, похибка 0,1%, (температура тиск рівень рідини) | |
| 2 х датчики потоку (up/down) | ||
| 2 х температурні входи Pt100, для реалізації обліку теплової енергії | ||
| Інтерфейси | RS485, для оновлення ПЗ, підтримує MODBUS (див. перелік протоколів) | |
| Кабель | здвоєний, екранований – до 50 метрів, RS485 – до 1000 метрів | |
| Умови встановлення | Матеріал труб | сталь, нержавіюча сталь, мідь, чавун, ПВХ, алюміній, цемент, скло |
| Діаметр труб | для датчиків TS-2 : від 25 мм до 100 мм | |
| Прямолінійна ділянка | 10D до першого датчика (UP), 5D від другого датчика (DOWN), 30D від насоса. | |
| Вимоги до рідини | Тип рідини | вода, спирти, олії, розчини, бензини, гас, скраплені гази |
| Температура | для датчиків TS-2 : від -30°С до 90°С. | |
| Швидкість рідини | від 0 до 7 м/с | |
| Турбулентність | не більше ніж 10000 ppm | |
| Умови експлуатації | Температура | витратомір: від -20°С до 60°С, датчики TS2: від -30°С до 90°С |
| Вологість | 85% вологості, датчики можуть бути занурені на глибину до 2 метрів. (контакти залиті силіконом) | |
| Живлення | DC: від 8 до 36В , AC: від 10 до 30В, споживана потужність 1,5 Вт | |
| Габарити | 90 х 91 х 35 мм | |
ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ
Підключення ультразвукового витратоміра TUF-2000M до блоку живлення здійснюється до клем, розрахованих на постійну напругу 8 - 36 В, робочий струм - близько 50 мА.
Схема підключення:
-
Зберігайте блок живлення перед початком будь-яких електромонтажних робіт.
-
Знайдіть на корпусі TUF-200M клемну колодку та підключіть дроти живлення:
-
Плюс джерела живлення (зазвичай +12 або +24В - підключіть до клеми з маркуванням 24V +.).
-
Мінус джерела живлення (земля/загальний) — підключіть до клеми з маркуванням 24V- (з'являється також позначення GND).
-
Важливі рекомендації:
- Перевірка полярності: Строго дотримуйтесь полярності. Переплутані плюс та мінус можуть вивести прилад з ладу, незважаючи на вбудовані захисту більшості сучасних імпульсних блоків живлення.
-
Джерело живлення: Рекомендується використовувати стабілізований блок живлення напругою 12 або 24 В.
-
Перетин кабелю: Для підключення використовуйте мідний кабель невеликого перерізу (наприклад, 0.5 { мм} х 2, оскільки споживання струму витратоміром мінімальне.
- TUF2000M витратомір ультразвуковий – 1 шт.
- Комплект накладних датчиків TS2 (від 25мм до 100мм) – 1 шт.
- Кабель для підключення датчиків – 10 метрів.
- Гель для встановлення датчиків (опціонально) – 1 шт.
- Посібник користувача – 1 прим.
- Зовнішній блок живлення AC: 85-264 В/12 В (опціонально).
- Гарантійний талон – 1 екз.
Дані рекомендації дозволять уникнути поширених помилок при першому встановленні ультразвукового витратоміра.
Іноді користувач отримав ультразвуковий витратомір виконує установку не належним чином, а саме, вводить параметри початкової установки "на око" з прицілом - потім підлаштуємо, а зараз лише б запрацювало і щось показало. Чим це загрожує - 100% втратою часу, тому що доведеться проводити установку та налаштування з належною ретельністю. Поясню: якщо початкові установки (діаметр труби, товщина стінки, варіант установки, тип рідини тощо) задані неправильно, то розрахункове значення відстані між датчиками буде також неправильним і з високим ступенем ймовірності витратомір взагалі не побачить свій сигнал. Тому всі установки виконуйте з належною увагою .
Отже, установки параметрів виконані та витратомір розрахував необхідну відстань між датчиками. Нанесіть мітки на трубу з урахуванням рекомендацій щодо мінімальних відступів. Датчики встановлюйте в подовжній площині труби на підготовлену поверхню. Відстань між датчиками – це відстань між внутрішніми кромками датчиків. Під підготовленою поверхнею маємо на увазі очищену від шару забруднень і фарби поверхню труби з нанесеним невеликим шаром мастила. У комплекті з витратоміром поставляється туба з таким мастилом, але можна успішно застосовувати солідол або його аналоги. Встановлюйте датчики так, щоб робочі поверхні датчиків дивилися один на одного. Виконавши правильне завдання параметрів та якісну установку датчиків, ви одразу отримаєте результат – витратомір побачить свій сигнал. Подальше налаштування зводиться лише до перевірки якості установки – витратомір дозволяє оцінити якість установки за співвідношеннями сигнал/шум, а також оцінити якість початкових установок.
Примітка: оскільки ультразвуковий витратомір вимагає рівномірного струму рідини, зверніть увагу на рекомендації, дані в посібнику мінімальних відстаней від таких елементів як засувка, насос, звуження / розширення діаметра, коліно, подвійне коліно і ін.
Варіанти написання: ультразвуковий витратомір TUF2000M, TUF-2000M
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
