У цій заключній частині серії статей ми розглянемо основні методи польових випробувань та онлайн-моніторингу систем ізоляції високої напруги.
Високовольтні системи ізоляції перевіряються в польових умовах з використанням комбінації імпульсних випробувань, випробувань на міцність при промисловій частоті та вимірювання часткових розрядів (ЧР) для забезпечення надійності в реальних умовах експлуатації. Портативні імпульсні генератори імітують грозові розряди або комутаційні перенапруги, а резонансні випробувальні установки подають контрольовану змінну напругу промислової частоти для перевірки електричної міцності ізоляції.
Випробування ЧР, часто доповнені осцилографами, виявляють дефекти на ранній стадії, такі як порожнечі, поверхневі розряди або коронний розряд, які можуть викликати негайного пробою, але призвести до довгострокової відмови. Для безперервного моніторингу використовуються стаціонарно встановлені датчики ЧР, аналізатори діелектричного відгуку (tan δ) та методи аналізу в частотній ділянці, які відстежують старіння ізоляції, проникнення вологи або забруднення в режимі реального часу.
Ці методи діагностики все частіше інтегруються з цифровими підстанціями та системами SCADA, дозволяючи розробляти стратегії передиктивного обслуговування, які скорочують кількість простоїв та продовжують термін служби обладнання.
Методи польових випробувань
Польові випробування високовольтних систем ізоляції необхідні перевірки правильності монтажу, виявлення прихованих дефектів і забезпечення довгострокової надійності. У той час як заводські типові та контрольні випробування підтверджують відповідність стандартам МЕК або IEEE, методи випробувань на місці є іншою метою: вони перевіряють цілісність ізоляції в умовах польової установки, які часто включають такі фактори, як проникнення вологи, дефекти, що виникли при монтажі, або механічна напруга. Нижче наведено найбільш важливі методи випробувань на місці, які використовуються для польової перевірки систем точного розрахунку параметрів ізоляції.
Портативні генератори імпульсів для імпульсних випробувань на місці
Для моделювання перехідних перенапруг у польових умовах, особливо для КРУЕ, кабельних кінцевих муфт та вводів трансформаторів, використовуються переносні імпульсні випробувальні системи. Ці системи генерують стандартні грозові імпульси (1,2/50 мкс) або комутаційні імпульси (250/2500 мкс), як зазначено в IEC 60060-1. У той час як традиційні імпульсні випробування проводяться у високоенергетичних лабораторіях, переносні генератори Маркса можуть виробляти імпульсні напруги до 600 кВ з обмеженою енергією, достатньою для випробування ізоляторів та повітряних зазорів у неруйнівних умовах.
Однією з ключових проблем імпульсних випробувань на місці є усунення спотворень форми сигналу, викликаних польовими умовами (опір заземлення, ємність навколишнього середовища). Сучасні імпульсні випробувальні системи включають:
• Вбудовані резистивно-ємні дільники для точного вимірювання напруги
• Керовані іскрові розрядники для синхронізації, що відтворюється.
• Інтеграція з цифровими осцилографами для перевірки форми сигналу в реальному часі
IEC 60060-2 встановлює допуски для стандартних форм імпульсних сигналів, як правило:
• Тривалість фронту: ±30% від номіналу (від 0,84 до 1,56 мкс для хвилі 1,2 мкс)
• Час досягнення половини амплітуди: ±20% (від 40 до 60 мкс для хвилі 50 мкс)
Ці допуски перевіряються на місці з використанням осцилографічного аналізу кожного прикладеного імпульсу, і ізоляція вважається прийнятною, якщо вона витримує певну кількість повної напруги імпульсів (зазвичай від 3 до 5) без перекриття.
Рисунок 1. Мобільна імпульсна випробувальна система. Зображення надано Pfiffner Group.
Випробування на стійкість до промислової частоти з джерел змінної частоти
Для випробування обладнання на стійкість ізоляції промислової частоти використовують джерела живлення змінної частоти або резонансні випробувальні установки, що подають постійну напругу 50/60 Гц підвищеного рівня. Ці випробування регламентуються стандартами IEC 60060-3 та IEEE Std 4-2013 і зазвичай проводяться за умови:
• 2,0 × Ur протягом 1 хвилини (де Ur — номінальна напруга між лінією та землею),
• Або зазначені рівні випробувань, отримані внаслідок досліджень координації ізоляції
Для систем надвисокої та надвисокої напруги кращі випробувальні установки послідовного резонансу, оскільки вони здатні забезпечувати високу напругу (до 1200 кВ) при мінімальному споживанні реактивної потужності. Принцип роботи заснований на формуванні послідовного LC-ланцюга, де:
f=12π√LC
При резонансі напруга на об'єкті, що випробовується, можна точно контролювати, а необхідний струм збудження мінімізувати. Це дозволяє відчувати довгі кабельні траси, вводи чи секції КРУЕ без надмірного навантаження генератора.
Переваги резонансних систем включають:
• Низьке енергоспоживання
• Точний контроль форми сигналу
• Зниження ризику перенапруги завдяки самообмеженню резонансних характеристик
Результати випробувань перевіряються за допомогою вимірювань середньоквадратичної напруги та струму витоку ізоляції, які повинні залишатися стабільними та нижчими від попередньо визначених порогових значень протягом усього випробування.
Використання осцилографічних реєстраторів та вимірювання часткових розрядів
У той час як випробування на міцність підтверджують загальну цілісність діелектрика, вимірювання часткових розрядів (ЧР) дозволяють виявити дефекти ізоляції, що зароджуються, які можуть не викликати негайного пробою, але з часом можуть призвести до її погіршення. Виявлення ЧР особливо важливе у системах з твердою та газовою ізоляцією (наприклад, кабельних муфтах, розпірках КРУЕ, епоксидних вводах).
IEC 60270 визначає стандартний метод вимірювання часткових розрядів, що включає:
• Конденсатор зв'язку (Ck), підключений паралельно до об'єкта випробування
• Вимірювальний імпеданс (Zm) та високочастотний детектор
• Вихідний сигнал, що реєструється як заряд, що здається, в пікокулонах (пКл)
Активність ПД характеризується:
• Напруга початку розряду (PDIV)
• Напруга згасання розряду (PDEV)
• Максимальна величина розряду, зазвичай із порогом 5–10 пКл для прийнятної ізоляції
Сучасні системи використовують цифрові аналізатори часткових розрядів, інтегровані з
осцилографами, для побудови діаграм часткових розрядів із фазовим дозволом (PRPD), які допомагають ідентифікувати джерела розряду (наприклад, поверхневі, внутрішні порожнечі та коронний розряд). Наприклад, у дистанційних елементах з газовою ізоляцією (ГІС) часто виникають внутрішні часткові розряди через бульбашки повітря, що утворилися при складанні; це проявляється у вигляді імпульсів, що повторюються, центрованих навколо точки переходу напруги через нуль на діаграмах PRPD.
Крім того, для неінтрузивного виявлення в системах ГІС під напругою використовуються УВЧ-датчики або акустичні датчики часткових розрядів. Вони особливо цінні для довгострокового моніторингу чи тестування систем, які складно знеструмити.

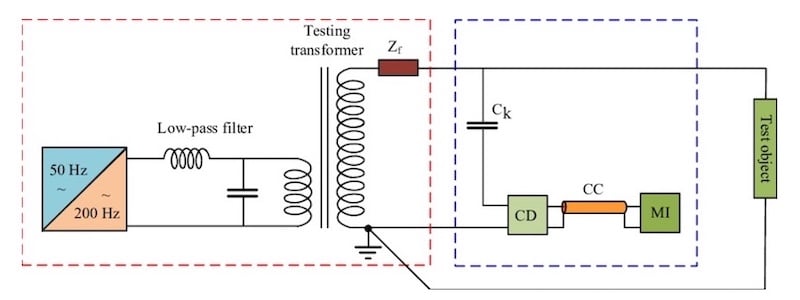

Рисунок 2. Принципова схема випробування на частковий розряд. Зображення надано ResearchGate.
MI: Вимірювальний прилад
CD: Пристрій зв'язку
Ck: Конденсатор зв'язку
CC: Вимірювальний кабель
Zf: Блокуючий опір
Таблиця 1. Методи польових випробувань та їх мета
Методи онлайн-моніторинг
У міру того, як енергосистеми стають все більш цифровізованими, а економічні витрати від позапланових відключень зростають, онлайн-моніторинг ізоляції не є обов'язковим, а стає основою управління станом активів. Онлайн-моніторинг надає діагностичні дані в режимі реального часу при реальних робочих напругах та навантаженнях, дозволяючи комунальним підприємствам виявляти ранні ознаки погіршення ізоляції без відключення обладнання.
Найбільш ефективні методи включають безперервне вимірювання часткових розрядів (ЧР), моніторинг діелектричного відгуку (включаючи аналіз тангенсу дельта) та інтеграцію цих даних у цифрові підстанції та системи SCADA для передиктивної аналітики в режимі реального часу.
Контролює стан ізоляції за допомогою датчиків часткових розрядів.
Частковий розряд є прямим індикатором напруги або дефектів ізоляції та найефективніший при контролі в нормальних умовах експлуатації. Онлайн-моніторинг часткових розрядів використовує стаціонарно встановлені датчики, такі як:
• Високочастотні трансформатори струму (HFCT) для кабельних кінцевих муфт
• Антени надвисокої частоти (НВЧ), вбудовані в корпуси КРУЕ
• Конденсатори зв'язку для обмоток трансформаторів і машин, що обертаються.
Активність часткових розрядів у системах під напругою не призводить до руйнування раннього виявлення. Часто вона передує катастрофічній відмові на тижні чи місяці. Онлайн-системи часткових розрядів безперервно відстежують:
• Амплітуду часткових розрядів (у пКл)
• Частоту повторення розрядів (імпульсів/с)
• Фазовані моделі розрядів (PRPD) для визначення джерела розряду
Сучасні датчики часткових розрядів працюють у смузі пропускання від 300 кГц до кількох сотень МГц і використовують алгоритми придушення шуму відділення реальних сигналів від коронного розряду чи комутаційного шуму. При інтеграції з класифікаторами машинного навчання ці системи можуть розрізняти внутрішні порожні розряди, поверхневий трекінг, коронний розряд і явища електрода, що плаває.
У GIS-додатках значну перевагу дають УВЧ-датчики, які реєструють електромагнітні перехідні процеси, що швидко ростуть, що виникають при внутрішніх розрядах. Ці датчики часто вбудовуються на етапі виробництва та підключаються до пристроїв моніторингу через оптичні канали для гальванічної розв'язки.
Використання вимірювань діелектричного відгуку та тангенсу дельта
Крім часткових розрядів, діелектричний відгук ізоляції дає важливу інформацію про її вміст вологи, старіння і забруднення. Тангенс дельта (tan δ), або коефіцієнт розсіювання, вимірює діелектричні втрати в ізоляції при робочій напрузі та частоті.
Він визначається так:
tanδ=IRIC
Де:
• IR: резистивний струм (струм втрат)
• IC: Ємнісний струм
Низький тангенс дельта (зазвичай <0,005 для сухої паперово-масляної ізоляції) вказує на справність ізоляції, тоді як зростання тангенсу дельта свідчить про проникнення вологи, старіння ізоляції або забруднення провідними частинками. У силових кабелях та трансформаторах моніторинг тангенсу дельта в режимі реального часу можливий за допомогою:
• Сигнали відведення дільника напруги (на вводах або кабельних кінцевих муфтах)
• Вимірювання векторів струму та напруги в режимі реального часу
• Вбудовані діелектричні датчики
Інший метод - спектроскопія в частотній області (FDS) або діелектрична частотна характеристика (DFR) - розширює аналіз tan у широкому діапазоні частот (від 1 мГц до 1 кГц). Це дозволяє виявити явища повільної поляризації, спричинені накопиченням вологи чи просторового заряду. FDS особливо цінний для силових трансформаторів та вводів, де погіршення ізоляції може залишатися непоміченим лише на промисловій частоті.
Інтеграція з цифровими підстанціями та системами SCADA для передиктивного обслуговування
Сучасні системи контролю ізоляції інтегровані з цифровими підстанціями, що відповідають стандарту МЕК 61850, що забезпечує передачу даних у режимі реального часу через локальні мережі підстанцій централізовані системи SCADA або системи управління активами.
Ці системи реалізують:
• Синхронізований за часом збирання векторних даних
• Видалена діагностика та аварійні сигнали на основі рівня напруги ізоляції
• Предиктивна аналітика з використанням історичних даних про тенденції та моделі штучного інтелекту
Пристрої онлайн-моніторингу стану передають дані в структурованих протоколах, таких як GOOSE або MMS (Manufacturing Message Specification) для безшовної інтеграції зі SCADA.
Ключові елементи передиктивного обслуговування включають:
• Сигналізація на основі порогових значень для величини часткових розрядів або підвищення тангенсу кута діелектричних втрат (tan δ)
• Оцінка часу до відмови з використанням моделей деградації
• Реєстрація форми сигналу, який ініціює подія, для судово-медичного аналізу
Спрощене уявлення про те, як інтегруються ці системи, можна уявити так:
Рішення з технічного обслуговування на основі стану (CBM), такі як обробка трансформаторної олії, заміна вводів або відновлення КРУЕ SF₆, тепер все частіше приймаються на основі цих систем моніторингу, що дозволяє комунальним підприємствам переходити від реактивних до проактивних стандартів технічного обслуговування.
Ключові висновки
Польові випробування та онлайн-моніторинг високовольтних систем ізоляції мають вирішальне значення для підтримки безпеки та надійності сучасних електромереж. Ці методи не тільки перевіряють цілісність установок у реальних умовах, але й дозволяють на ранній стадії виявляти приховані дефекти, які в іншому випадку могли б призвести до дорогих відключень або виходу ладу.
Поєднуючи традиційні випробування на міцність та імпульсні випробування з передовими методами діагностики, такими як виявлення часткових розрядів, аналіз діелектричного відгуку та інтеграція зі SCADA у режимі реального часу, комунальні підприємства отримують потужну платформу для передиктивного обслуговування. На практиці це забезпечує оптимальну продуктивність активів, скорочення часу простою та ефективніші інвестиції в мережеву інфраструктуру.
