Синхронізація I3Cbus, Декодування, Вимірювання, Рішення під час аналізу Глазкової Діаграми

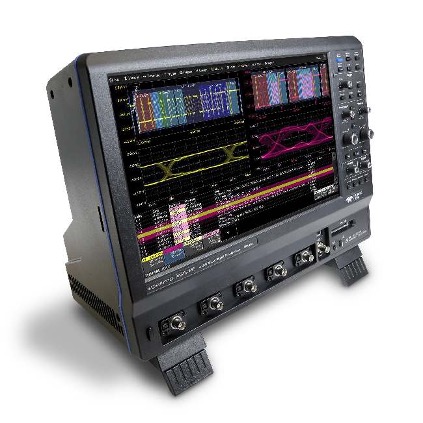

Нова опція I3C Trigger+Decode (TD) для осцилографів Teledyne LeCroy забезпечує високопродуктивні тригери та прозорі кольорові накладення декодування, таблиці протоколів та можливості пошуку. Нова опція TDME також додає можливість Measure/Graph (M) з автоматизованими інструментами вимірювання та побудови графіків та можливість Eye Diagram (E) для оцінки та налагодження сигналів на фізичному рівні. Виймайте дані цифрових датчиків та відображайте їх у вигляді форми сигналу. Легко зіставляйте трафік I3C з іншими сигналами в мобільних, портативних та вбудованих системах з живленням від батареї.

Всебічний та потужний тригер I3C («T»)

Надається можливість дозволити запуск за будь-якою допустимою послідовністю команд, визначеною MIPI, а також за послідовностями команд, визначеними користувачем, з повною можливістю визначення конкретних значень даних або діапазонів значень даних. Налаштування умовного тригера DATA («T»)

Тригер допускає умовне (<. <=, =, >, >=, <>, всередині діапазону, поза діапазоном) налаштування для умови DATA. Це особливо корисно в ситуаціях, коли необхідно відстежувати аномальні події, наприклад, коли вузол CAN передає низькі або високі обороти двигуна або тиск рідини, що охолоджує.

Інтуїтивно зрозумілі кольорові накладення декодування (D)

Прозоре накладення з кодуванням кольорів для певних частин кожного протоколу і всього кадру повідомлення полегшує розуміння інформації про послідовні дані. На відміну від інших рішень, де інформація про декодування протоколу знаходиться далеко від сигналу, наше рішення зіставляє форму сигналу і декодування протоколу безпосередньо на дисплеї. У міру збільшення або скорочення довжини збору даних накладення декодування коригуватиметься, щоб відображати вам лише потрібний обсяг інформації.

Інтерактивна таблиця підсумовує результати («D»)

Перетворіть осцилограф на аналізатор протоколів з табличним відображенням декодованої інформації. Налаштуйте таблицю, щоб відображалися лише дані, що цікавлять, і торкніться повідомлення в таблиці, щоб автоматично збільшити його і відобразити на екрані. Експортуйте таблицю для автономного аналізу. У таблиці одночасно може відображатись до чотирьох різних декодованих сигналів будь-якого типу.

Інструменти вимірювання/графіка для ефективності перевірки («M»)

Швидко перевіряйте причину та наслідок за допомогою автоматичних вимірювань часу до або з аналогового сигналу або іншого послідовного повідомлення. Виконуйте кілька вимірювань за один тривалий збір даних, щоб швидко отримати статистику під час тестування у кутових випадках. Послідовні (цифрові) дані можна отримати в аналогове значення і побудувати графік для моніторингу продуктивності системи з часом, ніби вони були досліджені безпосередньо. Завершіть перевірку швидше та отримайте кращу виставу.

Очкові діаграми («E»)

Швидко відображайте очкову діаграму пакетованого низькошвидкісного послідовного сигналу даних без додаткового часу на налаштування. Використовуйте параметри вічка для кількісної оцінки продуктивності системи та застосовуйте стандартну або користувальницьку маску для виявлення аномалій. Збої маски можуть бути вказані і можуть призвести до переведення осцилографа режим зупинки.
