RFHAWK™ SIGNAL HUNTER СКАНУВАННЯ. КЛАСИФІКАЦІЯ. ПЕЛЕНГАЦІЯ

Портативний пристрій Signal Hunter надає унікальні можливості для сканування, класифікації та пеленгації сигналів.

1. Найвища швидкість поновлення спектра серед усіх подібних аналізаторів спектра.
2. Проста та швидка класифікація доступних сигналів та створення винятків.
3. Швидке визначення розташування джерел неприпустимих сигналів за допомогою перевірених засобів для виявлення, картографування та реєстрації сигналів.

Загальний огляд

Прилад Tektronix® H600 RFHawk швидко сканує навколишню обстановку в діапазоні РЧ, клас сифікує відомі сигнали і допомагає виявити джерела невідомих сигналів за допомогою перевірених в польових умовах засобів пошуку. Цей портативний, міцний і надійний прилад має відповідний набір інтуїтивно зрозумілих можливостей. Він дозволяє швидко просканувати РЧ діапазон, а також провести просту та надійну класифікацію доступних сигналів на наявність винятків. Прилад надає засоби для пошуку, картографування та реєстрації сигналів. Апаратна частина RFHawk винятково надійна. Прилад має вкрай низький рівень власних шумів та інтелектуальних засобів, необхідних для швидкого сканування, класифікації та пеленгації джерел нелегальних аналогових і цифрових РЧсигналів у польових умовах.

Можливості та переваги

Сканування

• Продуктивність настільних аналізаторів спектра в портативному пристрої з живленням від батарей.
• Смуга пропускання 10 кГц – 6,2 ГГц дозволяє працювати з більшістю сучасних джерел сигналів.
• Неперевершена можливість виявлення низькорівневих сигналів з типовим значенням середнього рівня шуму, що відображається (DANL) – 153 дБм/Гц при дозволі по смузі пропускання 10 Гц.
• Інтерфейс користувача, призначений для польових умов.

Портативність

• Перевірений у польових умовах.
• Висока надійність.
• Сенсорний екран для інтуїтивно зрозумілого використання.
• Тривалий термін служби батарей.

Пеленгація

• Розміщення результатів вимірювання зовнішніх сигналів безпосередньо на географічних картах, прив'язаних до місцевості за допомогою вбудованої системи GPS.
• Пошук сигналів у приміщенні за допомогою інтерфейсу "TapandWalkandTap".
• Для аналізу важких проблем не потрібно повертатися до офісу.

Класифікація

• Зіставлення сигналів з відомими стандартами по центральній частоті, смузі займаних частот та інших критеріїв.
• Допомога експертної системи з використанням екранних масочних шаблонів, що дозволяють швидко оцінити зсув частоти.
• Гнучкі можливості поновлення бази даних.
• Перевірка циклостаціонарної структури заданого сигналу для пошуку певних циклічних компонентів.

RFHawk: сканування, класифікація та пеленгація

Розвиток стандартів цифрового бездротового зв'язку поставив перед фахівцями з контролю та безпеки безпрецедентну проблему. При вирішенні цього завдання ідентифікація невідомих сигналів та визначення їх точного розташування традиційно виконували з використанням комбінації лабораторних аналізаторів спектра, портативних аналізаторів спектра, осцилографів та автономних засобів аналізу на комп'ютері. При використанні польових умов лабораторного устаткування виникає безліч обмежень.

RFHawk

Подібні прилади не призначені для використання поза приміщеннями, їх можна легко пошкодити, вони недостатньо портативні та потребують живлення змінним струмом. Класифікація сигналів за допомогою цих систем часто потребує значних попередніх знань про сигнали, особливо якщо вони цифрові. Завдання ідентифікації невідомих сигналів за допомогою подібних систем може стати скрутним або навіть нездійсненним.

Сканування

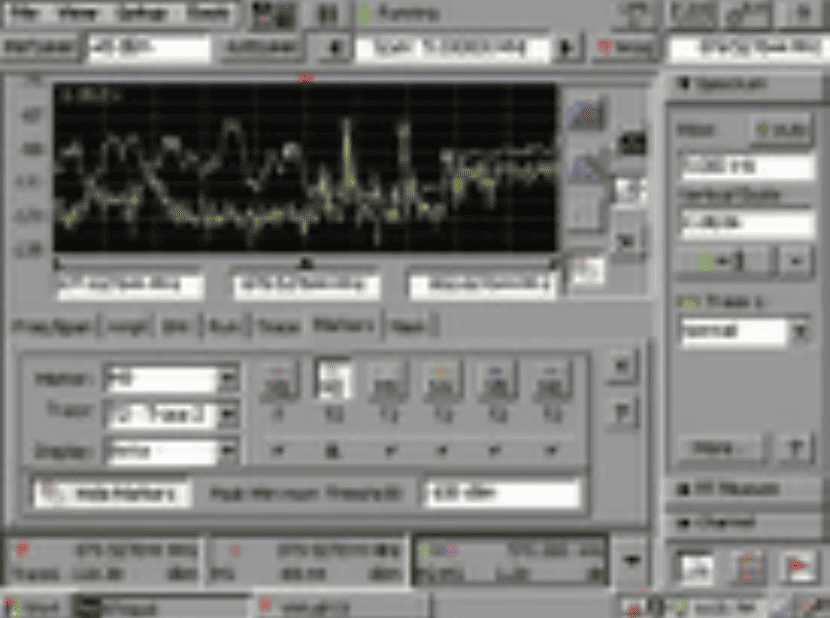

Сканування РЧ спектра дозволяє користувачам з'ясувати, які сигнали випромінювачі знаходяться в заданій зоні. Особливий інтерес становлять сигнали, які є в спектрі сьогодні, але яких не було вчора. Нові сигнали зі значною потужністю, зазвичай, є першими кандидатами на подальший аналіз. Слабкі сигнали також можуть становити інтерес, особливо коли вони близькі до сильних сигналів. RFHawk полегшує сканування за допомогою швидкої реєстрації сигналів, які є слабкими, пульсуючими, стрибаючими, мають тимчасове ущільнення або навмисно зроблені спорадичними. Для вирішення цих завдань прилад використовує математичні методи трасування, маски та спектрограми. Він також використовує можливості спектрального аналізу на основі швидкого перетворення Фур'є (БПФ), що дозволяє користувачам побачити справжню форму сигналу, навіть якщо він випромінюється короткими імпульсами. Маски можна автоматично створювати із захоплених раніше сигналів. Цю маску можна порівняти з поточним сигналом і у разі порушення маски сигнал записується. Нарешті, коли припинена спектрограма, користувачі можуть переміщатися по осі часу спектрограми і переглядати результати.

Сканування за допомогою спеціалізованих засобів контролю

Класифікація

Після виявлення потрібних сигналів необхідно їх ідентифікувати та класифікувати. Чи є вони дозволеними та легальними, чи це нелегальні та паразитні сигнали? Класифікація цифрових сигналів може бути особливо складною частиною роботи з виявлення сигналів. Вона вимагає хорошого знання великої кількості показників сигналів. Сигнал може бути слабким, загасаючим або стрибкоподібним. Крім того, становище антени може бути неоптимальним. Все це робить класифікацію сигналів складнішою, ніж при використанні традиційних засобів ідентифікації сигналу. Прилад RFHawk має покращені алгоритми, які можуть класифікувати сигнали, які не можна проаналізувати іншими методами.

Перехресне зіставлення з відомими стандартами

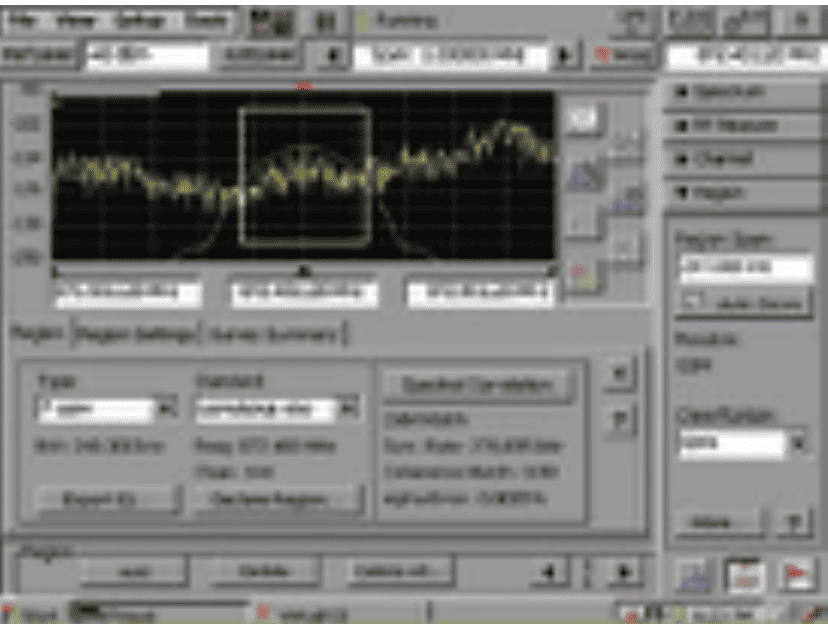

RFHawk пропонує керівництво унікальної експертної системи, що допомагає користувачеві класифікувати сигнали. Ця система надає графічні засоби, які допомагають користувачеві швидко виділяти цікаву для нього область спектру, що дозволяє користувачам ефективно ідентифікувати та сортувати сигнали.

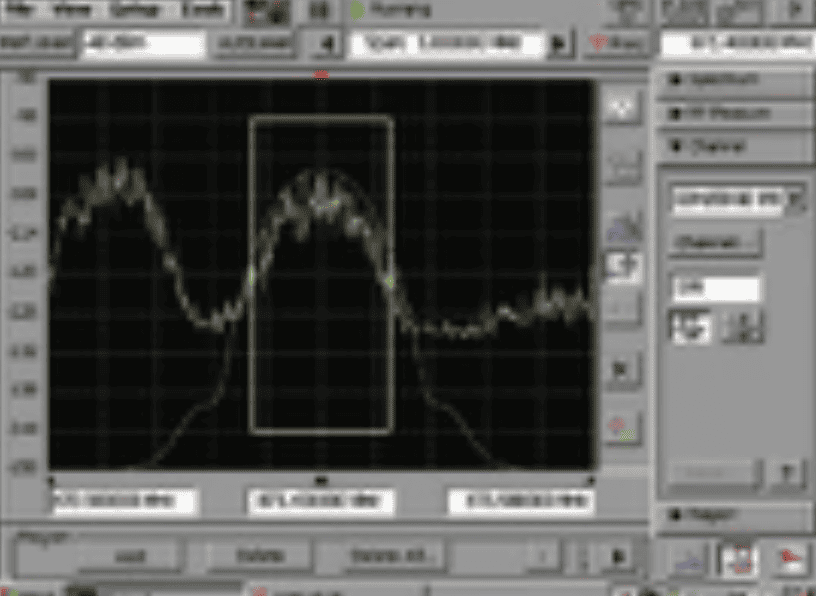

Спектральна маска, яка накладається спектр сигналу, допомагає оцінити форму спектра сигналу. При цьому для швидкої перевірки поряд відображаються значення центральної частоти, смуги частот, номери каналу і розташування. Глибокий аналіз забезпечує вимірювання спектральної кореляційної густини (Spectral Correlation Density, SCD), яке дозволяє виявити приховані циклостаціонарні компоненти. SCD надає інформацію про те, як синхронізація, часові інтервали, швидкість передачі елементів та інші внутрішні характеристики сигналу відповідають специфікаціям правильного сигналу. При цьому аналіз виконується швидше, ніж при використанні технології ручної ідентифікації сигналу, не потрібно заздалегідь знання параметрів сигналу і забезпечується надійна робота зі слабкими сигналами. SCD витримує погане співвідношення «сигналшум» (SNR), сильний догляд несучої частоти та згасання.

Сигнали з низьким співвідношенням сигнал-шум надійно класифікуються.

Пеленгація

Після того, як сигнал ідентифікований як загрозливий, RFHawk надає різні перевірені в польових умовах засоби виявлення його джерела. Для полегшення локалізації джерел сигналів, аналізатор має звуковий індикатор потужності сигналу. Це дозволяє операторам шукати джерела сигналів, дивлячись на навколишнє оточення, а не на екран. Для тих сигналів, джерела яких важче виявити (наприклад, для сигналів, що мають згасання, багатопроменеве поширення, падіння потужності тощо) RFHawk пропонує кілька засобів картографування, що полегшують виявлення їх джерел.

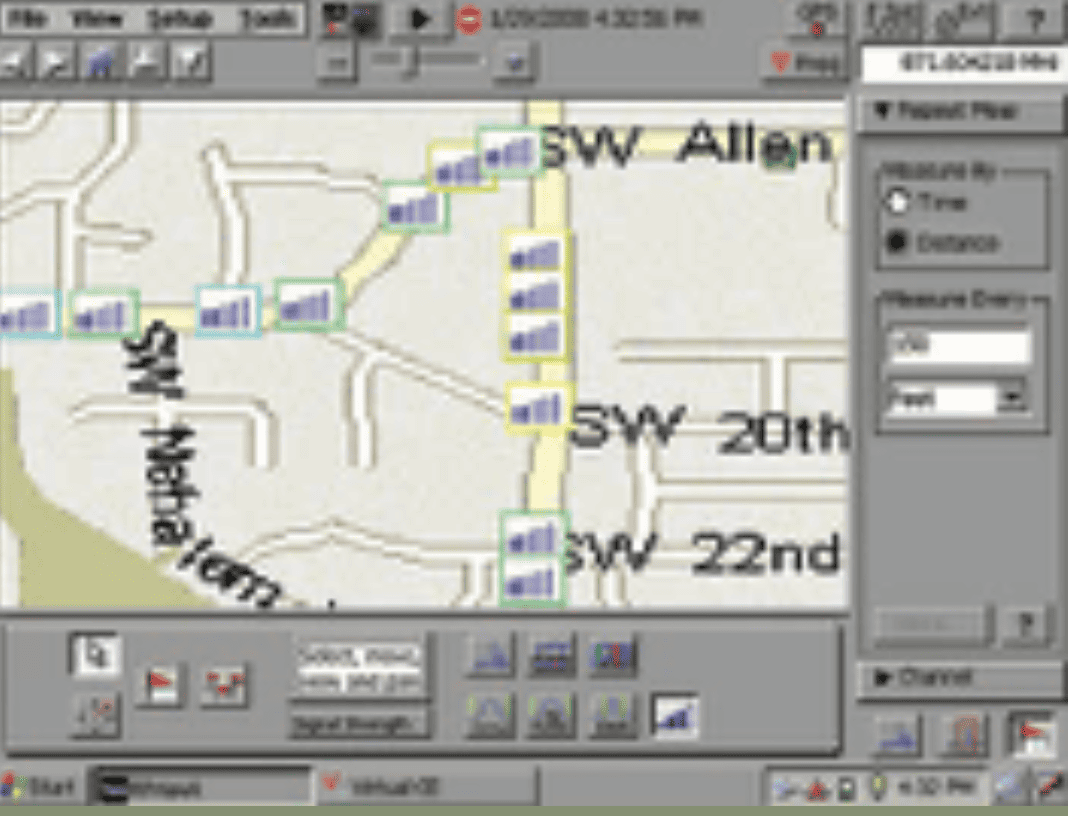

Аналіз картографічних даних сигналів – це швидкий спосіб знайти джерела сигналів, які важко знайти іншими способами. Можливість картографування також є способом документування виявленого. Картографічну інформацію про сигнали можна нанести на картку як вручну, так і автоматично. Для автоматичної реєстрації направлення на джерело сигналу при переміщенні оператора можна використовувати вбудований GPS-приймач і годинник. Для використання в будівлях можливості картографування сигналу надає унікальний інтерфейс tapandwalk (натисні та йди). Піктограми з кодуванням кольорів автоматично записують відповідні вимірювання на основі встановлених меж прийнятності.

Характеристики

Частотні характеристики

Смуга пропускання: від 10 кГц до 6,2 ГГц

Внутрішня точність відтворення частоти (тимчасові спотворення): ±0,5 ррм

Роздільна здатність у смузі пропускання: від 10 кГц до 3 МГц, крок 1 Гц

Фазовий шум: 95 дБц/Гц під час відбудови 10 кГц, 97 дБц/Гц за відбудови 100 кГц

Амплітудні характеристики

Точність

≤ 1,2 дБ, від 1 МГц до 3,2 ГГц, попереднє посилення вимкнено

≤ 2,4 дБ, від 10 МГц до 3,2 ГГц, попереднє посилення увімкнено

≤ 1,8 дБ, від 3,2 ГГц до 6,2 ГГц, попереднє посилення вимкнено

≤ 3 дБ, від 3,2 ГГц до 6,2 ГГц, попереднє посилення увімкнено

Опорний рівень: +20 дБм макс.

Динамічний діапазон: По 2й гармоніці > 60 дБц

Типове значення середнього рівня шуму (DANL), що відображається: від 10 МГц до 2 ГГц: 153 дБм при роздільній здатності по смузі пропускання 10 Гц

Коефіцієнт шуму: 11 дБ до 2 ГГц, до 19 дБ при 6,2 ГГц (з попереднім посиленням)

Відображення амплітуди: 10 поділів; від 1 до 15 дБ на поділ.

Загальні характеристики

Захист від перевантаження РЧ входу:

15 Вт (середньоквадратичне значення) між 3,2 ГГц та 6,2 ГГц

50 Вт (середньоквадратичне значення) нижче 3,2 ГГц

Час автономної роботи: 5 годин у режимі вимірювання спектра (з додатковим другим акумулятором). Реальний час може бути більшим залежно від режиму роботи

Входи

РЧ: 50 Ом, гніздо N типу.

Зовнішній стандарт частоти: 1500 Ом, тип BNC (гніздо)

вхідна частота = будь-яка кратність 1 МГц до 20 МГц ±106 кроками по 1 МГц

Режими відображення

Спектрограма, класифікація сигналів, картографування

Режими відображення спектра

2 активні траси, кожна з яких може відображати: нормальне значення, середнє значення, утримання хв., утримання макс., утримання хв./макс.

1 розрахункова траса, що є сумою або різницею наявних сигналів.

2 еталонні траси, що створюються будь-якою з наявних (1 та 2 активною або розрахунковою) або завантажуються ззовні.

Маркери

7 маркерів

Вимірювання загального призначення

Демодуляція сигналу, потужність каналу, напруженість поля, смуга, що займає, рівень сигналу.

Картографування

Типи карт для роботи: Карти Google Microsoft Map Point USGS DLG (*.opt)

(Надається конвертер для ПК) MapInfo (*.mif)

ESRI ArcInfo Shape (*.shp) (надається конвертер для ПК)

Растрові зображення (*.bmp) Карта RFHawk з результатами (.zip)

Фізичні характеристики

Робочий діапазон температур:

Специфікований: від 0°C до 50°C

Температурний діапазон функціонування: від 10 ° C до +50 ° C

Температура зберігання: від 40 ° C до +60 ° C

Маса: 5,56 кг

Міжповірочний інтервал: 2 роки

Гарантія: 1 рік

Інформація для замовлення

Гарантія: 1 рік (включаючи запчастини та роботу)

Мовні варіанти: H600 L0 англомовний посібник, H600 L99 без керівництва

Стандартне приладдя: H600 RFHawk. Короткий посібник з експлуатації; H600 RFHawk. Програмне забезпечення, що встановлюється; Адаптер для мережі; Літій-іонна акумуляторна батарея; Антена GPS; Кутова підставка; М'яка сумка для транспортування; Кришка роз'єму BNC (2); Кришка роз'єму N (1); Заглушка для аудіовиходу (вимикає вбудований гучномовець приладу)

Додаткові послуги: H600 R3 ремонтні послуги протягом 3 років (включаючи гарантію), H600 R5 ремонтні послуги протягом 5 років (включаючи гарантію), H600 C3 здійснення калібрування протягом 3 років, H600 C5 здійснення калібрування протягом 5 років, H600 CA1 одноразова калібрування або покриття позначеного інтервалу калібрування, H600 D1 D3 звіт про дані калібрування, H600 D3 протягом 3 років (з опцією C3), H600 D5 звіт про дані калібрування протягом 5 років (з опцією C5)

Варіанти харчування: H600 A0 Північна Америка, H600 A1 Універсальний євроваріант, H600 A10 Китай, H600 A11 Індія, H600 A2 Сполучене Королівство, H600 A3 Австралія, H600 A5 Швейцарія, H600 A6 Японія або H600 A9

Рекомендовані аксесуари для RFHawk

Антени

Широкосмугова антена для пошуку: артикул 119660900

Остроспрямована антена, від 824 до 896 МГц: артикул 119 6594 000

Остроспрямована антена, від 896 до 960 МГц: артикул 119659500

Остроспрямована антена, від 1710 до 1880 МГц: артикул 119 6596 000

Остроспрямована антена, від 1850 до 1990 МГц: артикул 119 6597 000

Антена з магнітним монтажем, від 824 до 2170 МГц: артикул 119697000

Фільтри

Попередній фільтр загального призначення, від 824 до 2500 МГц, конектор N-типу (гніздо): артикул 119-7246-00

Попередній фільтр загального призначення, від 824 до 6200 МГц, конектор N-типу (гніздо): артикул 119-7426-00

Кабелі

Кабель, 50, BNC (штирьовий конектор), 3 фути (91 см): артикул 012-0482-00.

Кабель, 50, прямий конектор N-типу та кутовий конектор N-типу (штирьовий конектор), 1,6 фута (50 см): артикул 174-4977-00.

Кабель, 50, прямий конектор від N-типу до N-типу (штирьові конектори), 3 фути (91 см): артикул 174-5002-00.

Інше

Зовнішній зарядний пристрій: артикул 119-6030-00; Мережевий блок живлення: артикул 119-6984-00; Адаптер для живлення від бортової мережі автомобіля: артикул 119-6028-00; Літій-іонна акумуляторна батарея: артикул 146-0151-01; Шторки для дисплея (5): артикул 016-1882-00

Про компанію Tektronix

Компанія Tektronix має більш ніж 60-річний досвід у галузі повних наборів рішень з мережевої діагностики та управління для фіксованих, мобільних, IP та конвергентних мультисервісних мереж. Ці рішення компанія надає мережевим операторам та виробникам обладнання.
