А що ми можемо запропонувати щодо ультразвукових витратомірів? Частина 2

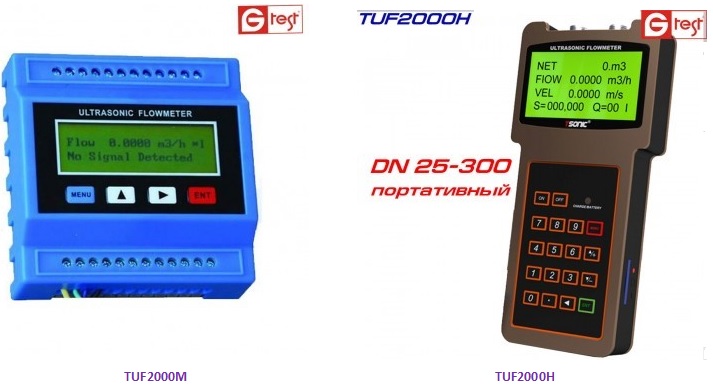

Ультразвукові витратоміри серії TUF2000

(Зроблено гладко, так і дивитися солодко)

Саме такому принципі працюють і ультразвукові расходомеры серії TUF2000 , тобто. - Це ультразвукові час імпульсні витратоміри .
Принцип роботи ультразвукових витратомірів серії TUF2000 заснований на вимірі часових параметрів частотно-модульованого імпульсу та відгуку акустичної енергії між двома перетворювачами, як описано вище.

Витратоміри серії TUF2000 використовує два датчики, кожен з яких функціонують як ультразвуковий передавач та приймач. Зазначені датчики перетворюють електричний сигнал на ультразвуковий, а також здійснюють зворотне перетворення.

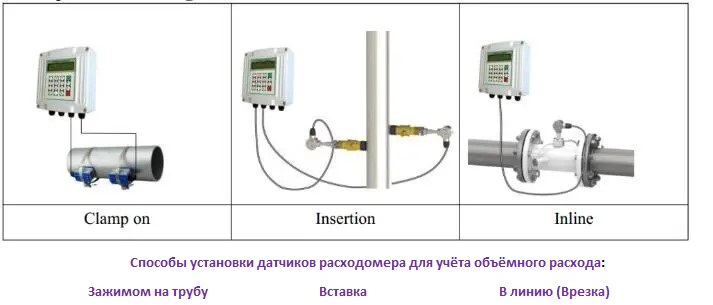

Накладні датчики кріпляться на зовнішній стороні герметичного трубопроводу на певній відстані один від одного (Install Spacing).

Ультразвукові витратоміри серії TUF2000

(краще немає того кольору)

Тут ми відзначимо основні переваги ультразвукових витратомірів при вимірюваннях рідин, газів і пари тією мірою, якою вони стосуються в першу чергу витратомірів серії TUF2000 Tsonic (див. також Ультразвукові витратоміри (без хибної скромності)) .

ПРИМІТКА . Технічні характеристики обладнання Tsonic представлені в супровідній документації та на сайті виробника, а також на сайті

Ультразвукові витратоміри мають найбільш широкий діапазон застосування за температурою та тиском вимірюваного середовища. Так для витратомірів з врізними датчиками температура вимірюваного середовища може бути в межах -200 до +200°С, тиск до 4 МПа, в'язкість середовища від 0 до 350 мПа * с.

Для врізних датчиків Tsonic температура вимірюваного середовища може бути в межах -30 до +160°С.

Витратоміри з накладними датчиками розраховані на температуру вимірюваного середовища від −40 до +160°С і не мають обмежень щодо максимального тиску (величина максимального тиску обмежується тільки характеристиками міцності самого трубопроводу):

Найважливішою перевагою ультразвукових витратомірів при вимірюванні рідин є мала або повна відсутність гідравлічного опору.

Введення в експлуатацію витратомірів з накладними датчиками (з моменту монтажу до повного введення) може бути здійснено навіть непідготовленим персоналом за 30 хвилин, а то й швидше. Це можливо не тільки завдяки нескладному монтажу за допомогою простих елементів кріплення, що не вимагають застосування спеціального інструменту, але і завдяки датчикам, попередньо змонтованим на рейці в умовах заводу-виробника.

Програмне забезпечення при введенні витратоміра в експлуатацію допомагає користувачу провести налаштування в покроковому режимі та одночасно надає допомогу при оптимізації параметрів вимірювання витрат.
Своїм Покупцям ми говоримо, що для введення в експлуатацію витратомірів TUF2000 Tsonic достатньо однаковою мірою володіти такими якостями та вміннями: вміти читати (інструкцію), бути уважним (при виконанні вимог інструкції, а це обов'язково при читанні будь-якої інструкції) і виявляти небагато якку роботі (це обов'язково при виконанні будь-якої роботи). Погодьтеся, що це зовсім небагато.
Іншими словами, вимоги до персоналу щодо введення та експлуатації витратомірів TUF2000 Tsonic мінімальні, а тому і будь-яких додаткових витрат на підготовку персоналу при цьому не потрібно .
Введення в експлуатацію простий і безпечний (про це ми вже говорили, але як ще раз не відзначити чудову перевагу цих витратомірів).
В експлуатації ультразвукові витратоміри дуже надійні, тому що вимірювальні вузли та обробка даних – це електроніка та акустоелектроніка.

Зважаючи на вище сказане, загальні витрати , пов'язані з монтажем та експлуатацією незначні.
Датчики вільно комбінуються з усіма витратомірами, що мають уніфікований інтерфейс користувача, і цим постійно користуються наші Покупці, підбираючи для себе найбільш підходящий варіант комплектації для конкретних умов.

Широкі можливості діагностики стану приладу та технологічного процесу.
Зручність для користувача при керуванні приладом та відображенні інформації. Всі витратоміри TUF2000 Tsonic мають висококонтрастний дисплей, що дозволяє відображати інформацію під різними кутами зору.
І ще дуже цінна якість витратомірів TUF2000 Tsonic : можливість організовувати необхідні інформаційні системи та мережі зі збирання та аналізу даних вимірювань, а також управління технологічними процесами за певною подією.

Для цього TUF2000 Tsonic мають таке:
● Виходи:
- аналогові виходи: 4-20mA або 0-20mA струмовий вихід, імпеданс 0-1кОм;
- OCT вихід (відкритий колектор): частота сигналу 1-9999 Гц;
- Релейний вихід: більше 20 умов (немає сигналу, реверсивний потік та інше)
- ізольований послідовний порт RS485;
● Входи:
- аналогові входи: 4 -20 мА, (температура, тиск, рівень рідини); для підключення датчиків (up/down)
- Вхід термоопору PT100 трипровідний, для реалізації обліку теплової енергії;
● Протоколи зв'язку
- можуть підтримувати більше 4 різних протоколів зв'язку, включаючи MODBUS-ASCII, ASCII-RTU, Meter-BUS, розширений протокол Fuji та понад 10 сумісних протоколів зв'язку.

При цьому вихід 4-20 мА може використовуватися для відкриття пропорційного аналогового клапана;
Вихід OCT може бути використаний для керування включенням та вимкненням інших пристроїв, наприклад насоса.
Аналоговий вхід можна використовувати для введення сигналів тиску або температури.

При використанні TUF2000 у мережі всі параметри витратоміра можуть програмуватися через мережу, крім адреси пристрою, якому потрібна клавіатура. У вікні меню M46 знаходиться програмована адреса пристрою (або ідентифікаційний номер).
У більшості випадків дані повинні бути одержані шляхом опитування лічильника витрати за допомогою команд розробленої для цього програми.
TUF-2000 також має спеціальні набори команд для полегшення використання витратоміра в мережі GSM.

У кожного Гришки свої справи
або
хтось втрачає, а хтось знаходить

Все вище сказане вірно щодо продукції, виготовленої компанією Dalian Taosonics Instrument Company, Ltd і що поставляється ринку під торговою маркою Tsonic.
Дехто з наших Покупців спокусився, мабуть, цінами подібної продукції (саме подібної, а не оригінальної) на одному з глобальних віртуальних торгових майданчиків, а можливо, були інші обставини, і придбав там подібну продукцію. Потім зверталися до нас для придбання оригінальних витратомірів та датчиків, визнаючи, виходячи зі свого гіркого досвіду, що продукція, яку вони придбали у нашому інтернет-магазині, – це якісна продукція, на відміну від придбаного на конкретному глобальному торговому майданчику.
Ми навмисно не наводимо назву майданчика, тому що це світовий бренд, послугами якого із задоволенням користується багато покупців світу.
Подібну історію розповів постійний Покупець з Харкова. Він придбав десь витратоміри, «подібні» до TUF2000M і у своїй лабораторії (є в нього така структура, бо серйозним займається бізнесом) порівняв із придбаними TUF2000M у нашому інтернет-магазині. І відразу викупив всю щойно завезену нами партію TUF2000M (кілька десятків).

То чому ж треба вибирати TUF2000 Tsonic

● Хороша точність вимірювань: похибка становить 2% в діапазоні від 0,5 м/с до 1,0 м/с (залежно від типу датчика, витрати, швидкості можливе налаштування витратоміра для зниження похибки до 1%)
● Лінійність: 0,5%
● Повторюваність: 0,2%
● Автоматична компенсація та компенсація в ручному режимі втрати потоку
● Простота в експлуатації та перевірена, доведена практикою надійність
● Кілька типів датчиків для встановлення на труби діаметром від 15 мм до 6000 мм

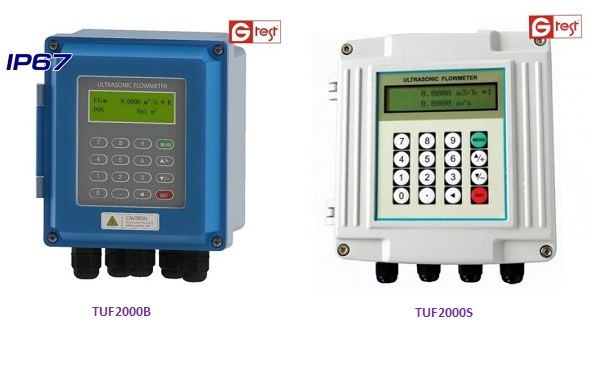

● Пило-вологозахищеність: для TUF2000S клас захисту IP68, для TUF2000B клас захисту IP67, що гарантує повний захист від проникнення пилу та вологи, допускаючи при цьому короткочасне занурення витратоміра у воду на глибину до 1 метра
● Датчики можуть бути завантажені на глибину до 2 метрів
● Стійкість при низьких напругах, мульти імпульсна технологія для підвищеної точності та надійності вимірювань
● Функція запису результатів вимірювання за останні 64 дні / 64 місяці / 4 роки
● наявність різних стандартизованих аналогових та цифрового порту RS-485 дозволяє організовувати необхідні інформаційні системи та мережі зі збирання та аналізу даних вимірювань на базі протоколів MODBUS, M-BUS, Fuji-protocol та інші (детальніше див. Посібник користувача TUF2000B (eng.pdf ) , для перекладу з англійської можна скористатисяhttps://translate.google.com/?hl=uk&ie=UTF-8&sl=auto&tl=uk )
● Діагностичні можливості для комплексної верифікації, введення в експлуатацію та контролю витратомірів
● Модульність обладнання: різноманітність комбінацій для одного технічного рішення дає можливість запропонувати Покупцям технічне рішення, що максимально підходить для їх умов технологічного процесу.
● Матеріал труб: сталь, нержавіюча сталь, чавун, цемент/бетон, мідь, PVC, алюміній, FRP та інше
● Рідини: вода, морська вода, промислові стоки, кислоти, спирт, пиво, всі види масел, а загалом – усі рідини, які можуть бути середовищем розповсюдження для ультразвукової хвилі
● загальні витрати , пов'язані з монтажем та експлуатацією незначні
● конкурентна перевага в галузі співвідношення ціна/якість
● гнучка цінова політика інтернет-магазину Gtest https://new.gtest.com.ua/

Ультразвукові витратоміри серії TUF2000

Справа йде, як майстер поведе
або
про добру справу говори сміливо

Такі добрі справи займається Dalian Taosonics Instrument Company, Ltd. (Tsonic) - високотехнологічна компанія, що має більш ніж двадцятирічний досвід проектування, розробки та виробництва ультразвукових лічильників води, витратомірів та калориметрів.
До речі, і наша організація на ринку України займається добрими справами майже такий самий час.
Штаб-квартира компанії Tsonic розташована у красивому прибережному місті Далянь, Китай, куди приїжджають внутрішні клієнти та міжнародні з усієї Азії, Європи та Америки.
До речі, штаб-квартира нашого інтернет-магазину Gtest https://new.gtest.com.ua/ розташована у взагалі чудовому і теж прибережному місті, до того ж двічі прибережному, ім'я якому Київ.
Продукція Tsonic знаходить широке застосування у багатьох галузях промисловості, включаючи гідроенергетику, опалення та кондиціювання повітря, зрошення, металургію, хімію та енергетику. Додатки продуктів включають, але не обмежуються: моніторинг виробництва, балансування навантаження по воді та теплу, енергозбереження, моніторинг ресурсів, розрахунок витрат на оплату гідро- та електроенергії.
Компанія Tsonic прагне доступних і якісних послуг та продуктів, щиро запрошуючи своїх колег розширити ринок ультразвукових витратомірів для світлішого та багатообіцяючого майбутнього. Цим запрошенням ми, інтернет-магазин Gtest https://new.gtest.com.ua/, з вдячністю скористалися і вже понад 5 років активно пропонуємо продукцію компанії Tsonic на ринку України. З тією ж благодатною метою – для світлішого та багатообіцяючого майбутнього України-неньки. Начебто виходить. Дай, Бог.

Ультразвукові витратоміри
(якщо чоловік хороший … погано все одно)

Якщо чоловік добрий... погано все одно. Саме так стверджує досить популярна свого часу пісня. Особливо переконливо вона звучала у виконанні Юрія Богатікова.
Така властивість (притаманна як кращої половині людства), тобто. бути незадоволеним навіть якісними речами народжується, мабуть, не на порожньому місці. У нас така версія цього – річ використовують не за призначенням, звідси й незадоволення. Або використовують у умовах, де кращі якості речі не виявляються повною мірою.
Тому, щоб не потрапити в ситуацію, коли навіть відмінний товар стане причиною роздратування, радимо познайомитися з нашими рекомендаціями та інструкцією виробника витратомірів серії TUF2000.
При цьому ми виходимо з поради наймудрішої з мудрих, яка проголосила: мудрі прислухаються до думок інших (Старий Заповіт: Книга Приповістей Соломонових, розділ 12, вірш 15).
До наших же Покупців ми й ставимося не інакше, як до мудрих Покупців, яким не зайве буде прислухатися до думок інших . І наша думка нехай буде всього лише
однією думкою, хоч і авторитетною, серед інших думок, теж бажано авторитетних.

Ультразвукові витратоміри

Поради щодо вибору потрібного витратоміра із серії TUF2000
або
Ми обираємо, нас обирають,
Як це часто не збігається!

Рекомендується приблизний алгоритм дій щодо вибору потрібного витратоміра із серії TUF2000 (варіанти на різні випадки):

Варіант 1 (найпростіший, надійніший, перевірений – для «чайників», як кажуть у народі, але «чайників», які звикли довіряти людям):

• загляньте до нас на сайт, на сторінку Витратоміри ультразвукові :
https://new.gtest.com.ua/izmeritelnye-pribory/raskhodomery-ultrazvukovye/
• швидко огляньте сторінку, ознайомтеся з назвою витратомірів, інше не обов'язково
• опустіться вниз сторінки та виберіть один із телефонів у розділі Контакти
• зателефонуйте і дочекайтеся відповіді менеджера (чекати довго не доведеться – це гарантовано)
• решта вже не ваша справа, а справа менеджера – йому можна довіритися
• купуйте витратомір, інакше для чого Ви зверталися, і справа в капелюсі

Справа в капелюсі - це означає, що Ви придбали якісний і потрібний Вам витратомір і можете спокійно і рішуче приступати до етапу використання витратоміра за прямим призначенням. – введення витратоміра в експлуатацію відповідно до інструкції, яку ми надаємо російською мовою, а в перспективі – і українською, сподіваємось.

І не вірте в такі вигадки, як-от: правильного вибору немає – є тільки зроблений вибір та його наслідки (Ельчин Сафарі). Адже якщо Ви зробили вибір, і не засмутилися після цього, то вибір після цього вибору можна вважати правильним.
Хоча… ми не будемо настільки категоричними, бо вже позначили принцип: мудрі прислухаються до думок інших . А Ельчин Сафарі у певній частині читачів має авторитет. І якщо він для Вас авторитет, тоді скористайтесь алгоритмом дій за варіантом 2.

Варіант 2 (класичний, у сенсі, класно описаний класиками – для натур тих, хто шукає, натур постійного пошуку):
• загляньте до нас на сайт, на сторінку Витратоміри ультразвукові:

• уважно огляньте сторінку, ознайомтеся з назвою витратомірів, обов'язково ретельно та в повному обсязі ознайомтеся з поданою на сайті інформацією щодо кожного витратоміру окремо
• після довгих роздумів, зробіть рішучий крок – опустіться вниз сторінки та виберіть один із телефонів у розділі Контакти
• зателефонуйте і дочекайтеся відповіді менеджера (чекати довго не доведеться – це гарантовано)
• детально розкажіть про всі питання і неясності, що виникли у Вас у представленій на сайті інформації, знайдіть можливість при цьому вислухати і менеджера
• витратомір купувати Вам нічого, не для того Ви зверталися, головне – справа у капелюсі

Справа в капелюсі – це означає, що Ви виконали свою місію. А далі знову в дорогу: адже вічний пошук – спокій Вам тільки снитися (класик А. Блок у вільному викладі). Якщо одного класика мало, то ось Вам другий - М. Гоголь (без вільного викладу, а в оригіналі): «Якби губи Миканора Івановича та приставити до носа Івана Кузьмича, та взяти скільки-небудь розв'язності, яка у Балтазара Балтазарича, так, мабуть, додати до цього ще огрядності Івана Павловича — я б відразу ж наважилася».
Нам же залишається побажати Вам лише удачі на Вашій ниві.

Варіант 3 Якщо Вам не підходить жоден з цих двох варіантів, то, мабуть, Ви хороший спеціаліст у своїй справі, і чітко знаєте, як Вам діяти в конкретному для Вас випадку. Якщо вважаєте за необхідне звернутися до нашого інтернет-магазину, то неодмінно це зробите, а ми постараємося дати вичерпні поради, надати необхідну допомогу. Бувають випадки, коли ми рекомендуємо додатково звернутися до наших Покупців, які придбали значний досвід використання витратомірів TUF2000 Tsonic .

А вичерпні відповіді Ви напевно отримаєте після того, як:
• придбаєте у нас потрібний Вам витратомір TUF2000 Tsonic ;
• ознайомтеся з відповідною Інструкцією з експлуатації (ми надаємо російськомовний варіант);
• все зробите відповідно до Інструкції з експлуатації;
• поексплуатуєте кілька років, переконавшись на своєму досвіді хорошої якості витратомірів TUF2000 Tsonic , в чому переконалися багато, а практично всі Покупці цієї шанованої продукції.
І цим переконалися у правильності свого вибору, а заразом і спростували вигадки Ельчин Сафарі.
Адже сказано не однією авторитетною людиною: практика – критерій істини . А всім відомий Банавентура із знаменитої п'єси Карпенка-Карого «Сто тисяч» доповнив цей принцип: «опит і практика – велике діло» . І роз'яснивши всім: « у мене опіт і практіка … Командував зводом, то пров'янт і фураж часто отримував, знаю їх, та й вони мене знають! Тепер літ тридцять у відставці, по світу вільно я ходжу і в очі сміливо всім дивлюся... ».

Оце і точку можна ставити, бо є що краще всякому людині на цій землі як вільно по світі ходити та в очі сміливо дивитися кожному на все, і так не менше років з тридцять. Цього ми прагнемо дотримуватися і в стосунках із нашими Покупцями, а там як Бог милостивий дасть.
Але життя є життя. І як жалівся інший персонаж, Невідомий, так його звати, єврей, із цієї ж із знаменитої п'єси Карпенка-Карого «Сто тисяч»: «Охо-хо-х! Важко тепер жити на світі. А через чево і важко? Через те, що багато розумних наставало… Усі торгують, а покупці тільки очима купують, і торгівлі нема — один убиток».

Банавентура – ім'я латинського або італійського походження, що означає «щасливий жереб», «удача».
Тож, щасливого жереба та удачі Вам, наші шановні Покупці у всьому і завжди.
