Програмовані електронні навантаження SIGLENT

Магазин Gtest® - офіційний постачальник джерел (блоків) живлення постійного струму в Україну: https://gtest.com.ua/izmeritelnee-pribory/bloky-pitaniya

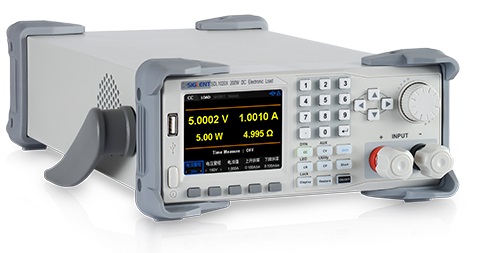

Серії програмованих електронних навантажень SDL1000X/SDL1000X-E series

Основні характеристики

DC 150 V/30 A, максимальна загальна потужність 300 W/200 W
Регульований рівень швидкості наростання/падіння струму 0.001 A/μs~2.5 A/μs
4 статичні/динамічні режими: CC/CV/CP/CR
Роздільна здатність зчитування показань 0.1 mV, 0.1 mA

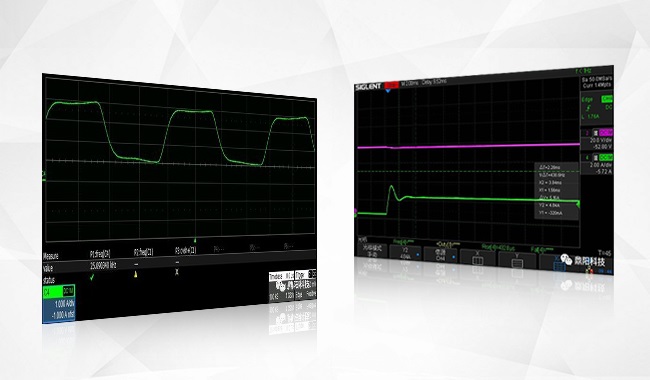

Відмінні динамічні характеристики, здатність симулювати високошвидкісні зміни значень струму

Функція динамічного тестування дозволяє перемикати навантаження між двома встановленими параметрами відповідно до алгоритмів їх встановлення, цим здійснювати тестування динамічних характеристик пристрою під тестуванням. SDL1000X може бути виставлений на максимальну частоту 25 kHz динамічному режимі CC. Через струмовий пробник можна відстежувати високошвидкісні зміни параметрів струму, а також аналізувати форми сигналів. У режимі CV напруга швидко та стабільно виставляється для тестування швидкісних вихідних параметрів джерела живлення. Якщо миттєва потужність перевищує встановлені значення, прилад задіює відповідні ланцюги захисту.

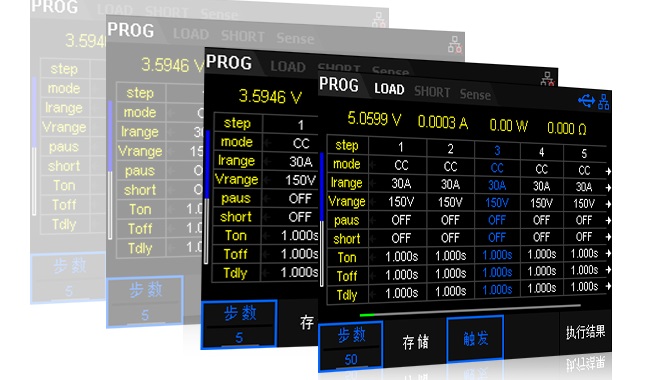

Підтримка 50 установок автоматичного програмування

Програмні функції здатні симулювати численні випробування, такі як CC, CV, CR, CP, LED, etc. Всього 10 тестових файлів можна редагувати, кожен тестовий файл підтримує до 50 установок.

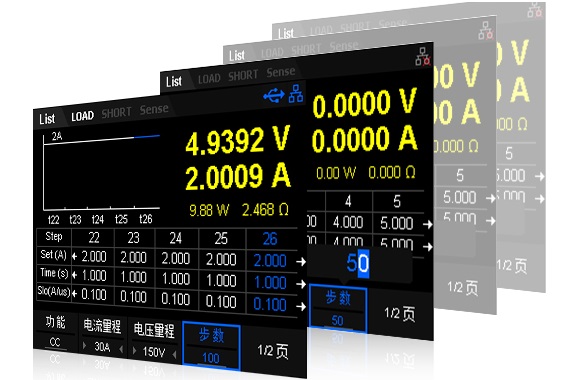

Підтримка 100-крокового переліку тестів

Перелік функцій підтримує середовища з вбудованими навантаженнями, багатокрокові, присвячені різним станам навантажень. За допомогою редагування покрокових значень, ширини імпульсу та зміни кожного кроку навантаження може генерувати безліч складних комбінацій послідовностей, щоб відповідати різним завданням тестування.

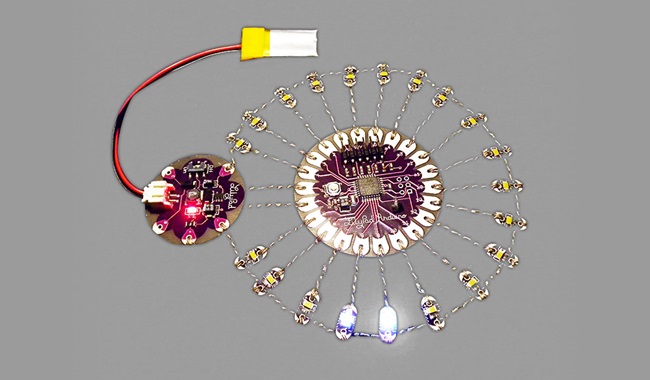

Функція тестування CR-LED

На основі традиційного режиму CR, SDL1000X має функцію виставлення напруги на включення діодів, що може симулювати робочий стан реального діода та вимірювати струм переривання під час тестування світлодіодів.

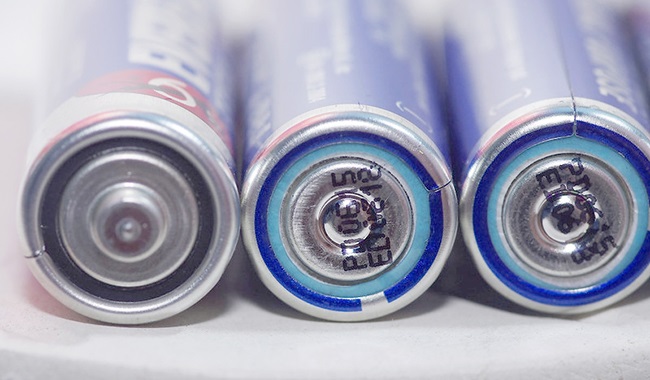

Функція тестування батарей

Функція тестування батарей ефективно інформує про поточну надійність та заряд батарей. Батарея піддається тестам на розряд через виставлення для цього відповідних умов: напруга переривання, ємність і час розряду. Для цього використовуються режими CC, CP, CR.
