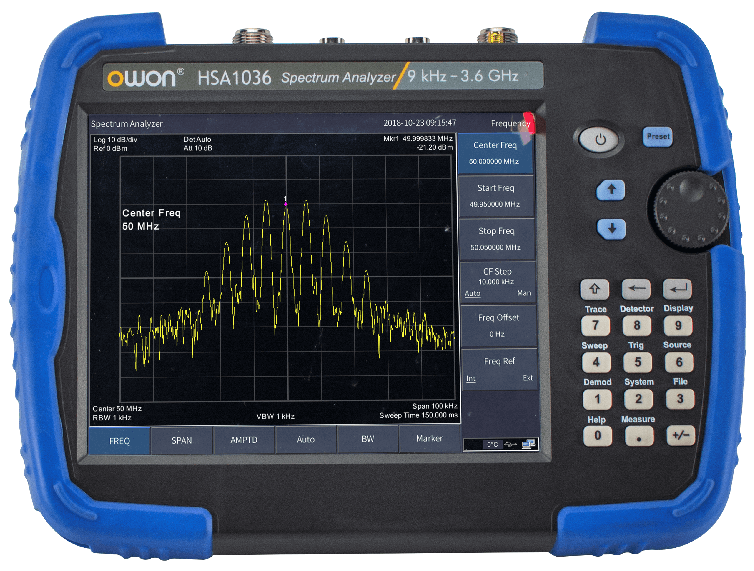

Портативний аналізатор серії HSA1000（TG）

+ Частотний діапазон від 9 kHz до 3.6 GHz

+ -160dBm Середній рівень шумів, що відображається.

+ Фазовий шум -82dBc/Hz @1Gz та усунення при 10KHz

+ Сумарна точність по амплітуді <1.5dB

+ 10Hz Мінімальна роздільна здатність по смузі пропускання (RBW)

СПЕЦИФІКАЦІЇ ПРОДУКТИВНОСТІ

Модель	HSA1016TG	HSA1036TG
Частота
Діапазон	9kHz-1.6 GHz	9kHz-3.6 GHz
Розширення	1Hz
Частотний діапазон
Діапазон	0 Hz，100 Hz до максимальної частоти пристрою
Точність	± інтервал/（точки відліку -1）
Внутрішнє посилання
Опорна частота	10.000000 MHz
Точність опорної частоти	±[(дні з моменту останнього калібрування × коефіцієнт старіння за частотою) + температурна стабільність + початкова точність
Температурна стабільність	<2.5ppm （15℃ to 35℃）
Коефіцієнт старіння	<1ppm/year
Зчитування
Роздільна здатність частотного маркера	інтервал/（кількість точок розгортки -1）
Нестабільність	±(індикація частоти × опорне значення частотної нестабільності +1% × інтервал +10% × роздільна здатність по смузі пропускання + роздільна здатність частотного маркера)
Лічильник частоти
Розширення	1 Hz，10 Hz，100 Hz，1 kHz
Точність	±(частотний маркер × нестабільність за опорним сигналом частоти + роздільна здатність показань лічильника)
Смуга пропуску
Роздільна здатність по смузі пропускання (-3dB)	Від 10 Hz до 500 kHz (1-10 покрокової послідовності), 1 MHz, 3 MHz
Коефіцієнт форми фільтра роздільної здатності (60 dB: 3 dB)	<5: 1 стандартно (цифровий та близько до форми Гауса)
Точність	< 5%, стандартно (RBW ≤ 1 MHz)
Смуга пропускання відео сигналу (-3 dB)	Від 10Hz до 3MHz
Специфікації з амплітуди
Амплітудний та електричний рівень
Діапазон вимірів з амплітуди	DANL* to +20 dBm， ближче до підсилювача
Опорний електричний рівень	-80 dBm to +30 dBm，0.1dBm кроків
Попереднє посилення	20 dB, стандартний, 9 kHz to 3.6 GHz
Діапазон внутрішнього атенюатора	Від 0 до 40 dB, при 1 dB кроці	Від 0 до 50 dB, в 1 dB кроці
Макс. пост. напруга на вході	50 VDC
Макс. потужність	+30dBm, усереднена постійна потужність
*Відображається середній рівень шумів (DANL )(Зниження на вході = 0 dB, Детектор Зразка,
Усереднення трасування≥20, 20℃ до 30℃, опір на вході = 50 Ω, RBW нормалізується до 1Hz)
Підсилювач вимкнено	1 MHz~1GHz -140 dBm (стандартно), <-130 dBm
	HSA1016TG:1GHz~1.6 GHz -138 dBm( стандартно ), <-128 dBm HSA1036TG:1GHz~3.6 GHz -138 dBm( стандартно ), <-128 dBm
Підсилювач включений	1 MHz~1GHz -160 dBm (стандартно), <-150 dBm
	HSA1016TG: 1GHz~1.6 GHz -158 dBm ( стандартно ), <-148 dBm HSA1036TG: 1GHz~3.6 GHz -158 dBm (стандартно), <-148 dBm
SSB фазовий шум (20℃ до 30℃,fc=1 GHz, RBW=1 kHz,VBW=1 kHz)
Фазовий шум	<-80 dBc/Hz @10 kHz зміщення
	<-100 dBc/Hz @100 kHz зміщення
	<-107 dBc/Hz @1 MHz зміщення
Діапазон відображення рівня
Логарифмічна шкала координат	1dB ~255dB
Лінійна шкала координат	Від 0 до опорного рівня
Одиниці рівня	dBm, dBuW, dBpW, dBmV, dBuV, W,V
Крапки	201~1001
Кількість трасувань	5
Детектори	Позитив-пік, негатив-пік, зразок, нормал, RMS, AVG, QualPeak
Функції трасування	Очистити, написати, утримання максимуму, утримання мінімуму, Огляд, Чиста сторінка, усереднення
Частотний відгук (20℃ до 30℃, 30% до 70% відносна вологість, загасання на вході = 21 dB, опорна частота = 50 MHz)
Підсилювач вимк. (fc≥100K)	±0.8 dB;±0.4 dB (Typical)
Підсилювач увімкн.(fc≥1 MHz)	±0.9 dB;±0.5 dB (Typical)
Різниці та точність
Різниця при комутуванні роздільної здатності смуги частот	RBW=10 kHz, роздільна здатність при реєстрації=±0.2 dB, лінійна роздільна здатність=±0.01. Nominal
Різниця згасання на вході	HSA1016(TG): 20℃ ~30℃, fc=50 MHz, Підсилювач вимк., 10 dB загасання РЧ, сигнал на вході 1~40dB ±0.5 dB
	HSA1036(TG): 20℃ ~30℃, fc=50 MHz, Preamplifier Off, 20 dB RF attenuation input signal 1~50dB ±0.5 dB
Абсолютна нестабільність по Амплітуді	20 ℃ to 30 ℃ , fc=50 MHz, Span=200 kHz , RBW=10 kHz, VBW=10 kHz, peak detector,10 dB РЧ згасання ,95% рівень точності Підсилювач вимк. ±0.4 dB, рівень вхідного сигналу -20 dBm Підсилювач увімк. ±0.5 dB, рівень вхідного сигналу -40 dBm
Нестабільність	Діапазон вхідного сигналу 0dbm~-50dbm
	±1.5 dB
КСВ	вхід 10 dB РЧ згасання，1 MHz~1.5GHz
	<1.5，номінал
Спотворення та помилкові реакції
Спотворення вторинної гармоніки	fc ≥ 50 MHz，Підсилювач вимк., вхідний сигнал -30 dBm, 0 dB РЧ згасання, 20 ℃ to 30 ℃
	-65dbc
Інтермодуляція третього порядку	fc ≥ 50 MHz
	+10 dBm
1 dB Стиснення посилення	fc ≥ 50 MHz, 0 dB РЧ згасання, Підсилювач вимк. , 20℃ to 30℃
	>+2 dBm, номінал
Залишкова відповідь	з'єднання 50 Ω навантаження на вхідний порт, 0 dB згасання на вході, 20℃ to 30℃
	<-85 dBm, стандартне
Неправдиві сигнали на вході	-30 dBm сигнал на вхідному міксері, 20℃ to 30℃
	<-60 dBc
Час розгортки та синхронізація
Час розгортки	100Hz ≤ SPAN ≤ 3GHz 10ms to 3000s Нульова ширина розгортки 10ms to 3000s
Режим	Безперервний, одиночний
Трекінг генератор
Діапазон частоти на виході	100 kHz~1.6GHz	100 kHz ~3.6 GHz （ Трекінг генератор） 35 MHz~3.6 GHz（Генератор- джерело）
Діапазон потужності на виході	-30 dBm~0 dBm	-40 dBm~0 dBm
Дозвіл рівня потужності на виході	1dB
Пологість вихідного сигналу	±3 dB
Максимальний безпечний зворотний рівень	Середня загальна потужність：± 30 dBm，DC : ±50 VDC
Демодуляція звукового сигналу
Частотний діапазон	100 kHz to 1.6 GHz	100 kHz to 3.6 GHz
Тип демодуляції	FM/AM
Вимірювання амплітудної модуляції
Частотний діапазон	100 kHz to 1.6 GHz	100 kHz to 3.6 GHz
Швидкість модуляції	20 Hz до 100 kHz
Точність швидкості модуляції	1 Hz , номінал (Швидкість модуляції < 1 kHz) <0.1% швидкість модуляції, номінал (Швидкість модуляції ≥ 1 kHz)
Глибина	5% до 95%
Точність глибини	±4%, номінал
Вимірювання частотної модуляції
Частотний діапазон	100 kHz до 1.6 GHz	100 kHz до 3.6 GHz
Швидкість модуляції	20 Hz до 100 kHz
Точність швидкості модуляції	1 Hz , номінал (Швидкість модуляції < 1 kHz) <0.1% швидкість модуляції, номінал (Швидкість модуляції ≥ 1 kHz)
Відхилення	20 Hz to 200 kHz
Точність відхилень	±4%, номінал
Входи та виходи
RF вхідний конектор	50 Ω，N-type female
Вихід трекінг генератора	50 Ω，N-type female
Від зовнішнього тригера	BNC female
10 M опорний вхід/вихід	50 Ω，BNC
Інтерфейси	USB HOST, USB DEVICE, LAN, роз'єм навушників, GPS&BDS
Загальні технічні специфікації
Дисплей	8 дюймів сенсорний РКІ
Вага (без упакування)	Близько 2.5 кг
Розміри (W × H × D)	265mm190mm58mm
Робоча температура	0~40 ℃
Температура зберігання	-20 °C до +60 °C
Потужність	100V~240V 50/60Hz
Акумулятор	7.4V 9100mAh
