ОСЦИЛОГРАФИ ІЗ ЦИФРОВИМ ЛЮМІНОФОРОМ. ОСЦИЛОГРАФИ ЗМІШАНИХ СИГНАЛІВ (ЧАСТИНА 2)

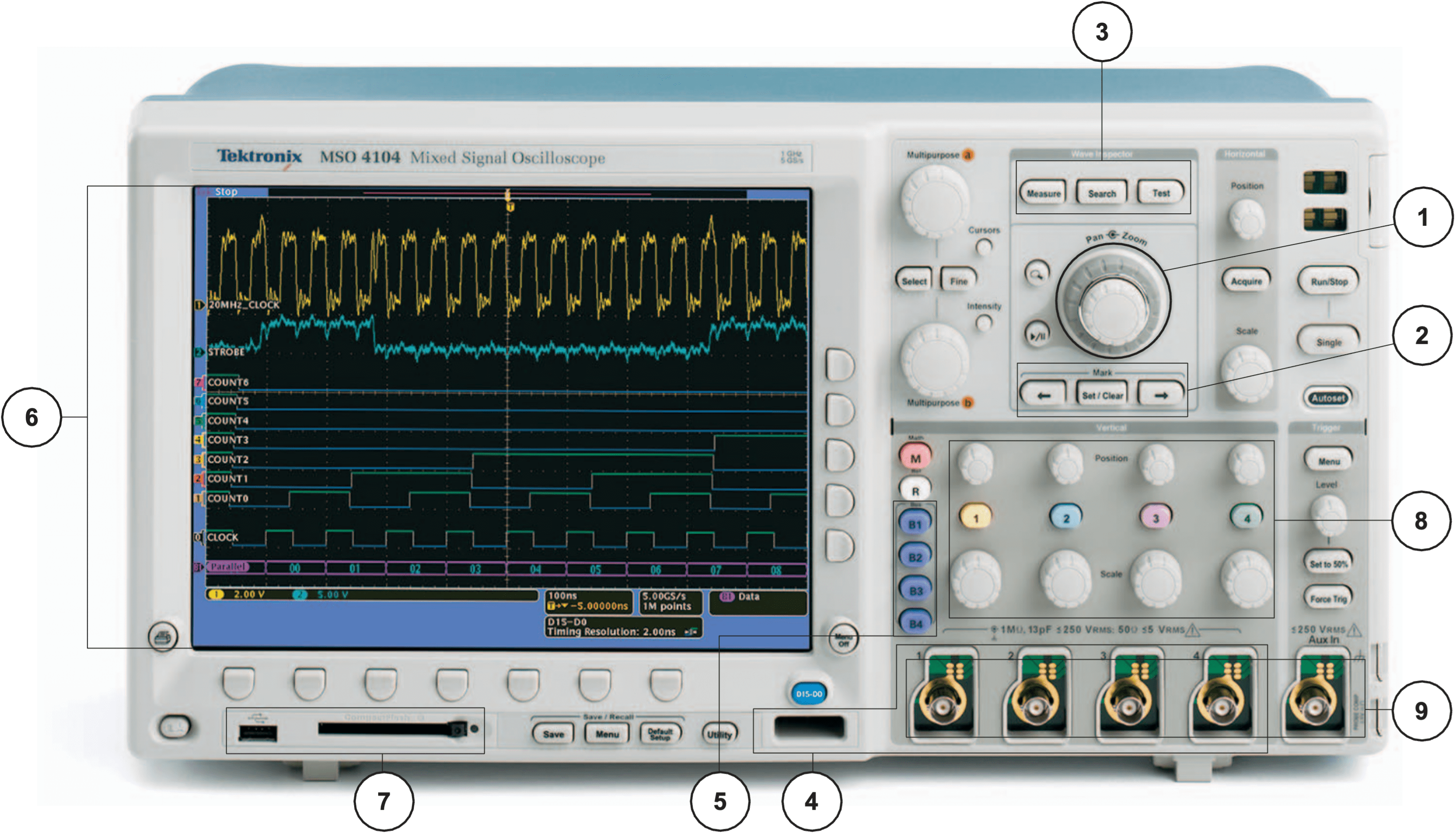

Масштаб та перегляд. Для масштабування та перегляду виділено спеціальні ручки на передній панелі. Внутрішня ручка призначена для керування коефіцієнтом масштабування, а зовнішня ручка – для переміщення вікна масштабування осцилограмою. Переміщатися по осцилограмі стає дуже легко.
Мітки. Ви хочете поставити мітку на осцилограмі, щоб потім швидко знайти потрібну ділянку? Натисніть кнопку "Встановити мітку", і на осцилограмі з'явиться "закладка". Кнопки (<—) та (—>) дозволяють переміщатися за мітками, встановленими користувачем, і знаходити встановлені мітки.
Пошук. Ви втомилися постійно крутити ручку положення по горизонталі, щоб знайти потрібну подію? Скористайтеся потужною функцією пошуку в осцилографі серії 4000, щоб знайти та позначити всі події, що відповідають заданим умовам. До умов пошуку входять фронт, тривалість імпульсу, рант, логічні умови, час встановлення та утримання, час наростання чи спаду, а також вміст пакетів шин I2C, SPI, CAN, LIN, FlexRay та RS-32/422/485/UART.
2 або 4 аналогових канали та 16 цифрових каналів. Перегляд та запуск аж до 20 скорельованих за часом сигналів на одному екрані. (16 цифрових каналів є лише на моделях MSO.)
Паралельні та послідовні шини. Запуск вмісту пакета паралельної або послідовної шини, перегляд зібраних даних у вигляді шини з пакетами, декодованими в шістнадцятирозрядному, двійковому або ASCII поданні, пошук певного вмісту пакета в зібраних даних і навіть декодування та перегляд всіх пакетів у табличному форматі, як на логічному аналізаторі. Підтримуються стандарти I2C, SPI, CAN, LIN, FlexRay та RS-32/422/485/UART. Одночасно можна аналізувати до двох шин на осцилографах серії DPO4000 та до чотирьох – на осцилографах серії MSO4000. (Аналіз паралельних шин можливий тільки в осцилографах змішаних сигналів MSO.)
Чудовий екран. Осцилографи серії 4000 мають великий екран і високу роздільну здатність - діагональ екрану 10,4 дюйма (264 мм), а роздільна здатність 1024 x 768 (XGA).
Пристрої для зберігання інформації великої ємності. Порти USB та CompactFlash, розташовані на передній панелі, дозволяють використовувати прості та зручні засоби зберігання інформації для збереження знімків екрана осцилографа, даних осцилограм та налаштувань осцилографа. Ще два хост-порти USB, розташовані на задній панелі, призначені для підключення периферійних пристроїв, так само як і порт USB для керування приладом за допомогою інтерфейсу USBTMC.
Елементи керування відображенням по вертикалі. Елементи управління відображенням по вертикалі з ручками для кожного каналу спрощують роботу та роблять її інтуїтивно зрозумілою. Тепер не потрібно використовувати один набір елементів керування відображенням по вертикалі для всіх чотирьох каналів!
TekVPI®. Новий інтерфейс пробників TekVPI дозволяє безпосередньо підключати струмові пробники до приладу. Є інтуїтивно зрозумілі органи управління на корпусі компенсатора, можливість дистанційного керування налаштуваннями пробника та вдосконалені засоби обміну інформацією між осцилографом та пробником.

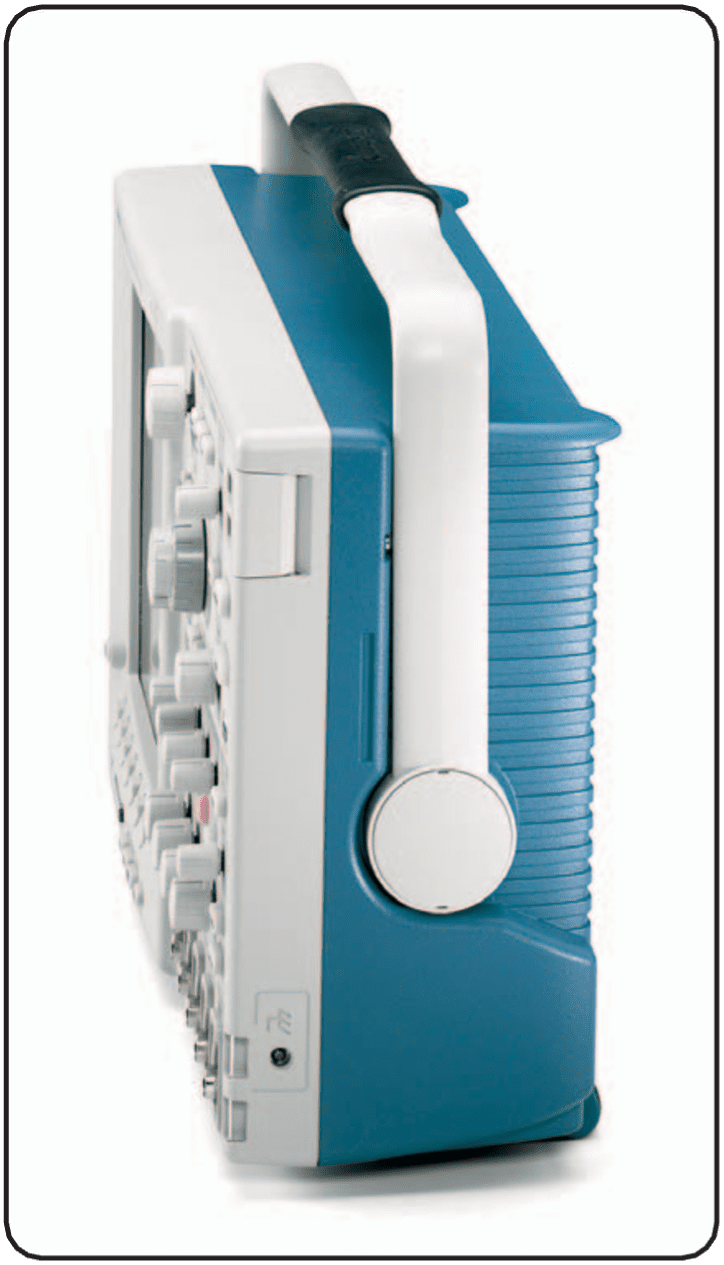

Глибина лише 137 мм! При вражаючих робочих характеристиках, великому екрані та керуванні з ручками для кожного каналу осцилографи серії 4000 мають розмір лише 137 мм у глибину та звільняють цінне місце на робочому столі.

Інші застосування

Розробка відеотехніки

Багато розробників відеотехніки досі залишаються вірними аналоговим осцилографам, вважаючи, що тільки градації інтенсивності світіння аналогового екрану дозволяють розглянути деякі деталі осцилограм відеосигналів. Висока швидкість збору осцилограм осцилографів серії 4000 та можливість перегляду сигналу з різною яскравістю разом дозволяють отримати таке ж насичене інформацією зображення, як і аналоговий осцилограф, але значно деталізованіше. Разом з тим прилади мають усі переваги цифрових осцилографів.

Такі стандартні засоби, як масштабні сітки IRE і «мВ», витримка по полях, полярність відеосигналу та автоустановка, здатна виявляти відеосигнали, роблять осцилографи серії 4000 найпростішими у використанні серед осцилографів для відеододатків, що є на ринку. Маючи смугу пропускання до 1 ГГц та чотири канали, осцилографи сімейства 4000 забезпечують цілком достатню швидкодію для застосування в аналоговій та цифровій відеотехніці.

Нарешті, у осцилографів серії 4000 ще більше розширилися можливості аналізу відеосигналів завдяки додатковому модулю DPO4VID, призначеному для роботи з відеододатками. Цей модуль забезпечує найширший набір видів запуску на HDTV та користувальницькі (нестандартні) відео сигнали.

Характеристики

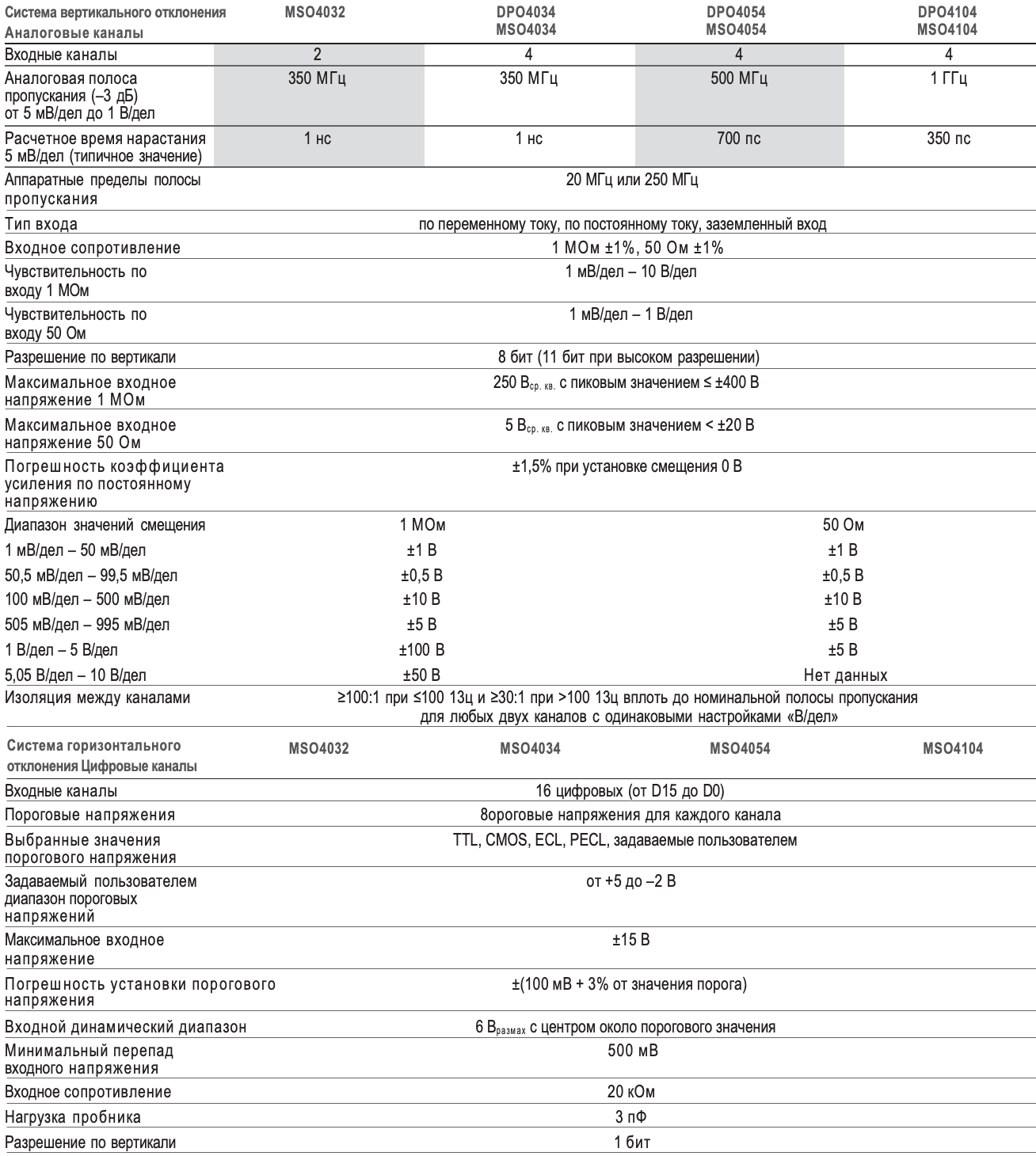

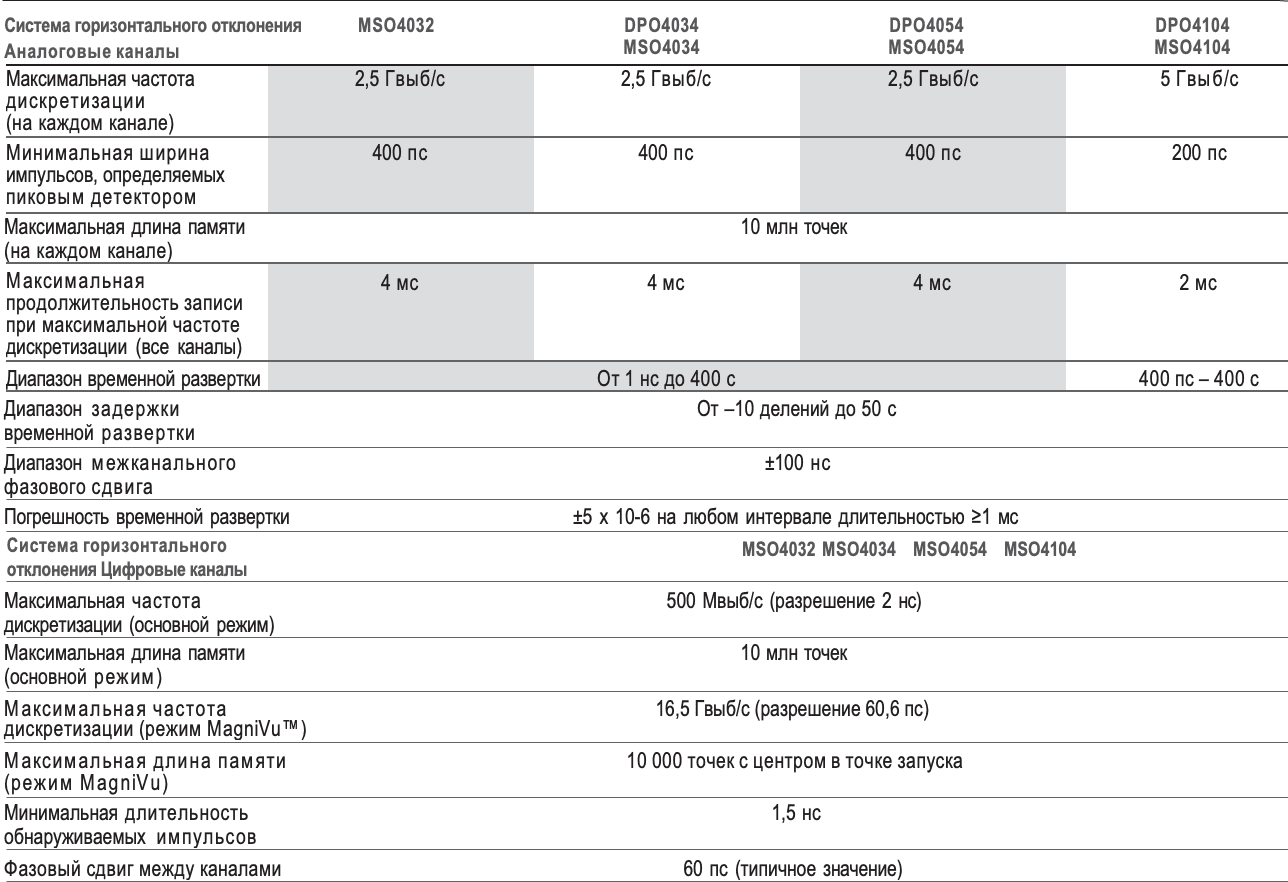

Система запуску

Основні режими запуску – автоматичний, нормальний та одноразовий.

Тип входу запуску – Зв'язок по входу запуску постійного струму, придушення ВЧ (ослаблення частот > 50 кГц), придушення НЧ (ослаблення частот < 50 кГц), придушення шуму (зі зменшенням чутливості).

Діапазон витримки запуску від 20 нс до 8 с.

Чутливість

Внутрішня при зв'язку постійного струму – 0,4 розподілу від 0 до 50 МГц зі збільшенням до 1 розподілу при номінальній смузі пропускання. Зовнішня (додатковий вхід) – 200 мВ від постійного струму до 50 МГц зі збільшенням до 500 мВ на частоті 250 МГц.

Діапазон рівнів запуску

По всіх каналах – ±8 поділів від центру екрану.

Зовнішній (додатковий вхід) – ±8 ст.

Режими запуску

По фронту - позитивний або негативний нахил на будь-якому каналі або додатковому вході на передній панелі. Зв'язок постійного струму, з придушенням ВЧ, з придушенням НЧ і придушенням шуму.

По послідовності (синхронізація B) – затримка запуску часу – від 4 нс до 8 з. *чи затримка запуску за кількістю подій – від 1 до 9999999 подій.

По тривалості імпульсу – запуск за тривалістю позитивного чи негативного імпульсу, яка >, <, = чи ≠ відданому періоду часу.

По ранту - запуск по імпульсу, що перетинає перший пороговий рівень, але не перетинає другий пороговий рівень до повторного перетину першого.

Логічний – запуск по хибному чи істинному значенню логічної функції каналів протягом заданого часу. Як тактовий сигнал можна використовувати будь-який вхід, логічна функція визначається по фронтах тактового сигналу. Функції (*, *Л*, *->Е, *Л*->Е) задаються всім аналогових і цифрових вхідних каналів, представлених значеннями рівнів «Високий», «Низький» і «Не враховується». Час встановлення та утримання – запуск з порушення часу встановлення та утримання між тактовим сигналом та сигналом даних, представлених у всіх вхідних каналах.

Час наростання та спаду – запуск фронтом імпульсу з нахилом більше чи менше заданого. Можна вибрати позитивний нахил, негативний або обидва нахили.

Відео – запуск рядків, непарних, парних та будь-яких полів у відеосигналах стандартів NTSC, PAL та SECAM.

Розширений аналіз відеосигналів (додаткова можливість) – запуск відеосигналів стандарту 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/80 24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60, та користувацькі стандарти дворівневої та трирівневої відеосинхронізації.

I 2C (додаткова опція) - запуск по сигналах "Start", "Repeated Start", "Stop", "Missing ACK", "Address" (7 або 10 біт), "Data" або "Address and Data" на шинах I 2C із швидкодією до 3,4 Мб/с. SPI (додаткова опція) – запуск сигналів SS, Idle Time, MOSI, MISO або MOSI and MISO на шинах SPI швидкодією до 10 Мб/с (недоступна на DPO4032).

CAN (додаткова опція) – запуск по сигналах "Start of Frame", "Frame Type" (дані, дистанційний сигнал, помилка, перевантаження), "Identifier" (стандартний або розширений), "Data", "Identifier and Data", " End of Frame», «Missing ACK» або «Bit Stuffing Errors» на шинах CAN із швидкодією до 1 Мб/с. Додатково можна встановити умови запуску за даними ≤, <, =, >, ≥ або ≠ встановленого значення даних. Точка вибірки настроюється користувачем; налаштування за промовчанням 50%.

RS-232/422/485/UART (додаткова опція) - Запуск типів "Tx start bit", "Rx start bit", "Tx end of packet", "Rx end of packet", "Tx data", "Rx data », «Tx Parity Error» та «Rx Parity Error».

LIN (додаткова можливість) – Запуск сигналів "Sync", "Identifier", "Data", "Identifier and Data", "Wakeup Frame", "Sleep Frame" або помилки, такі як "Sync", "Parity" або " Checksum Errors». FlexRay (додаткова можливість) - запуск по сигналах "Start of Frame", "Type of Frame" (Normal, Payload, Null, Sync, Startup), "Identifier", "Cycle Count", "Complete Header Field", "Data" , "Identifier and Data", "End of Frame" або помилки, такі як "Header CRC", "Trailer CRC", "Null Frame", "Sync Frame" або "Startup Frame Errors". Паралельний (доступний лише на осцилографах моделі MSO) – запуск значення даних паралельної шини.

Режими реєстрації даних

Вибірка – збирання значень вибірок.

Пікове детектування – фіксація вузьких викидів (до 200 пс) всіх швидкостях розгортки. Усереднення – усереднюється від 2 до 512 осцилограм.

Огинаюча – огинаюча за мінімумами та максимумами відображає дані пікового детектування за кілька циклів збору даних.

Висока роздільна здатність – вузькосмугове усереднення в реальному часі дозволяє знизити випадкові шуми та підвищити роздільну здатність.

Прокручування – переміщення осцилограм по екрану справа наліво при швидкості розгортки нижче або дорівнює 40 мс/діл.

Вимірювання осцилограм

Курсори – осцилограма та екран.

Автоматичні виміри – 29 вимірів; до восьми можуть одночасно відображатися на екрані. До них входять вимірювання періоду, частоти, затримки, часу наростання, часу спаду, позитивної шпаруватості, негативної шпаруватості, тривалості позитивного імпульсу, тривалості негативного імпульсу, тривалості спалаху, фази, позитивного викиду, негативного викиду, розмаху, амплітуди рівня, максимуму, мінімуму, середнього значення, середнього значення циклу, середньоквадратичного значення, середньоквадратичного значення циклу, числа позитивних імпульсів, числа негативних імпульсів, числа передніх фронтів, числа задніх фронтів, площі та площі циклу.

Статистика вимірів – середнє значення, мінімум, максимум, стандартне відхилення.

Опорні рівні – опорні рівні для вимірювань задаються користувачем у відсотках чи одиницях виміру.

Стробування – виділення місця вимірювання всередині накопиченого сигналу за допомогою екранних курсорів або курсорів осцилограми.

Розрахунок осцилограм

Арифметичні операції – додавання, віднімання, множення та поділ осцилограм.

Математичні функції - інтегрування, диференціювання, ШПФ.

ШПФ - амплітудний спектр. Налаштування вертикального масштабу ШПФ лінійний середньоквадратичний або дБВ середньоквадратичні та вікна ШПФ – «Випр.», «Хеммінг», «Хеннінг» або «Blackman-Harris». Додаткові математичні операції – завдання складних математичних виразів, що включають осцилограми, математичні функції, скаляри, до двох змінних, які настроюються користувачем, а також результати параметричних вимірювань, наприклад (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

Програмне забезпечення

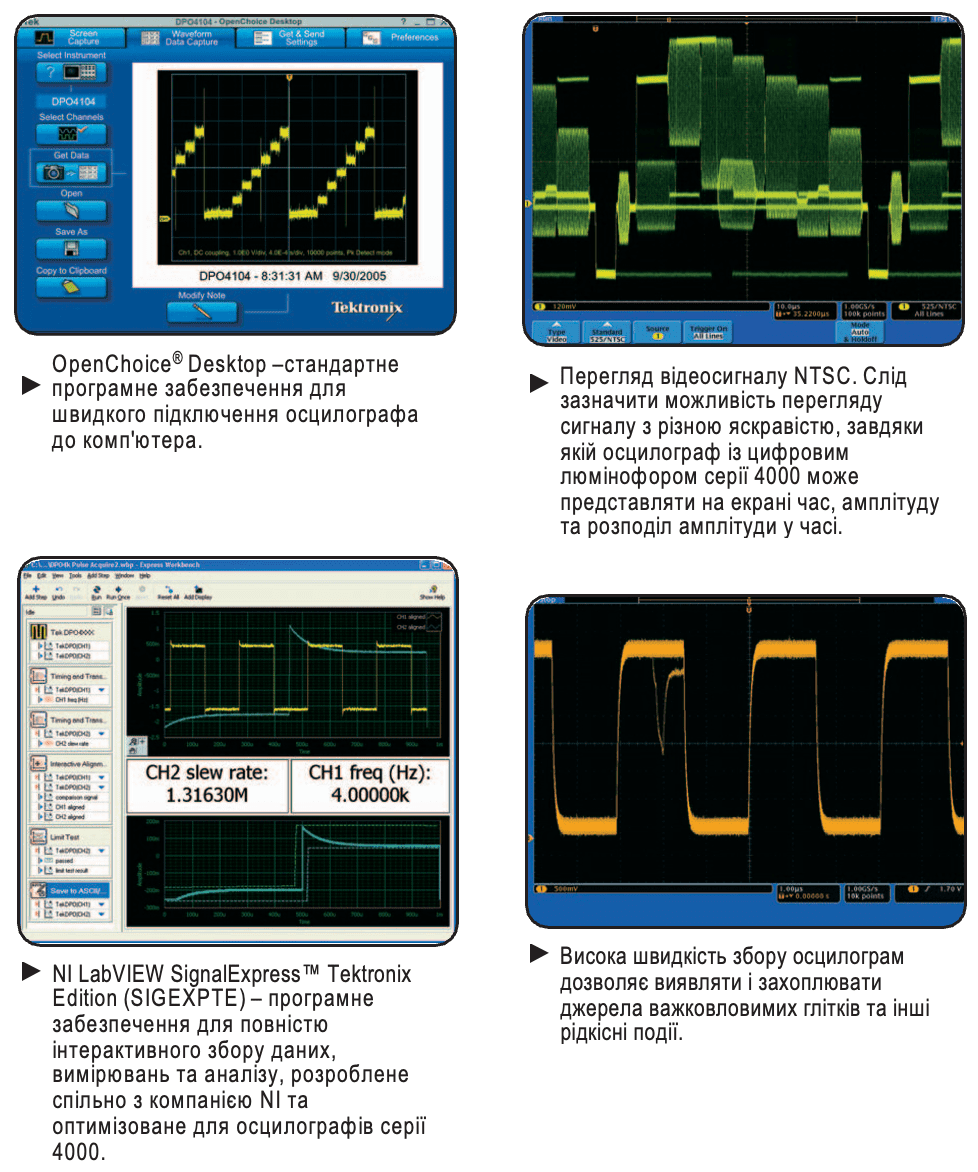

NI LabVIEW SignalExpress Tektronix Edition LE – повністю інтерактивне програмне середовище вимірювань, оптимізоване для осцилографів серії 4000; дозволяє миттєво збирати, генерувати, аналізувати, порівнювати, імпортувати і зберігати дані вимірювань і сигнали за допомогою інтуїтивно зрозумілого і не вимагає програмування інтерфейсу користувача, заснованого на операції перетягування. Програмне забезпечення надає постійний доступ до стандартної підтримки збору даних, управління, перегляду та експорту сигналів в реальному часі для осцилографів серії 4000. Повна версія надає можливість додаткової обробки сигналів, розширеного аналізу, обробки змішаних сигналів, розгортання осцилограм, перевірки меж, можливість покрокової обробки, задається користувачем, і доступна в кожному приладі протягом 30-денного пробного періоду.

OpenChoice® Desktop – дозволяє швидко та просто здійснювати зв'язок між 8К, що працює під керуванням Windows, та осцилографом серії 4000 через шину USB або LAN. Підтримує передачу та збереження налаштувань, осцилограм, вимірювань та знімків екрана.

Драйвер IVI – надає стандартний інтерфейс програмування приладу для найпоширеніших додатків, таких як LabVIEW, LabWindows/CVI, Microsoft .NET та MATLAB.

Характеристики екрану

Тип екрану – 10,4 дюйми (264 мм), кольоровий рідкокристалічний TFT-екран.

Роздільна здатність екрана – 1 024 пікселів по горизонталі x 768 пікселів по вертикалі (XGA).

Види осцилограм – вектори, крапки, змінне післясвічення, нескінченне післясвічення.

Масштабні сітки – повна, сітка, перехрестя, кадр, IRE та «мВ».

Формат – YT та одночасно XY/YT.

Швидкість захоплення сигналів – до 50 000 осцилограм на секунду.

Порти введення-виводу

Драйвер CompactFlash – доступ на передній панелі (тип 1).

Повношвидкісний порт USB 2.0 - підтримує знімні USB-пристрої, принтери і клавіатуру. Два порти розміщені на задній панелі, один – на передній.

Порт USB 2.0 високошвидкісних пристроїв – Роз'єм на задній панелі дозволяє керувати осцилографом через інтерфейс USBTMC або GPIB за допомогою адаптера TEK-USB-488.

Порт LAN – роз'єм RJ-45, підтримує стандарт 10/100Base-T.

Відеопорт XGA – роз'єм DB-15, розетка, використовується для відображення екрана осцилографа на зовнішньому моніторі чи проекторі. Додатковий вхід – Гніздо BNC на передній панелі. Вхідний імпеданс 1 МОм. Максимальна напруга на вході 250 Вт. кв. із піковим значенням ±400 В.

Вихід компенсатора пробника – контакти передньої панелі.

Амплітуда 2,5 В – частота 1 кГц.

Вихід запуску – байонетне роз'єм (BNC) на задній панелі; при запуску осцилографа у ньому з'являється імпульс позитивної полярності. Замок Kensington – проріз на задній панелі під стандартний замок Kensington (для захисту від крадіжок).

Джерело живлення

Напруга джерела живлення – від 100 до 240 ±10%.

Частота джерела живлення від 47 до 66 Гц (від 90 до 264 В), від 360 до 440 Гц (від 100 до 132 В). Потужність - 250 Вт максимум.

Фізичні характеристики

Розміри: 229 мм (висота) * 439 мм (ширина) * 137 мм (довжина)

Маса: 5 кг (нетто), 9,5 кг (в упаковці)

Варіант для монтажу у стійку: 5U

Просвіт для охолодження: 51 мм, обов'язково з лівого боку та з боку задньої панелі приладу

Загальні характеристики

Вимоги до довкілля

Умови довкілля. У робочому стані – від 0 до +50 °C. При зберіганні – від –20 до +60 °C

Вологість. У робочому стані – Верхнє значення: від 40 до 50 ° C, відносна вологість від 10 до 60%. Нижнє значення: від 0 до 40 ° C, відносна вологість від 10 до 90%. При зберіганні – Верхнє значення: від 40 до 60 ° C, відносна вологість від 5 до 60%. Нижнє значення: від 0 до 40 ° C, відносна вологість від 5 до 90%.

Висота над рівнем моря. У робочому стані – 3000 метрів. При зберіганні – 12000 метрів.

Випадкова вібрація. У робочому стані - 0,31 Gср. кв. від 5 до 500 Гц, 10 хвилин кожної осі, 3 осі, всього 30 хвилин. При зберіганні – 2,46 Gср. кв. від 5 до 500 Гц, 10 хвилин кожної осі, 3 осі, всього 30 хвилин.

Відповідність нормативам. Електромагнітна сумісність - 89/336/EEC. Безпека – UL61010-1, друге видання; CSA61010-1, друге видання, EN61010-1:2001; IEC 61010-1:2001.

ПРОДОВЖЕННЯ СЛІДУЄ…
