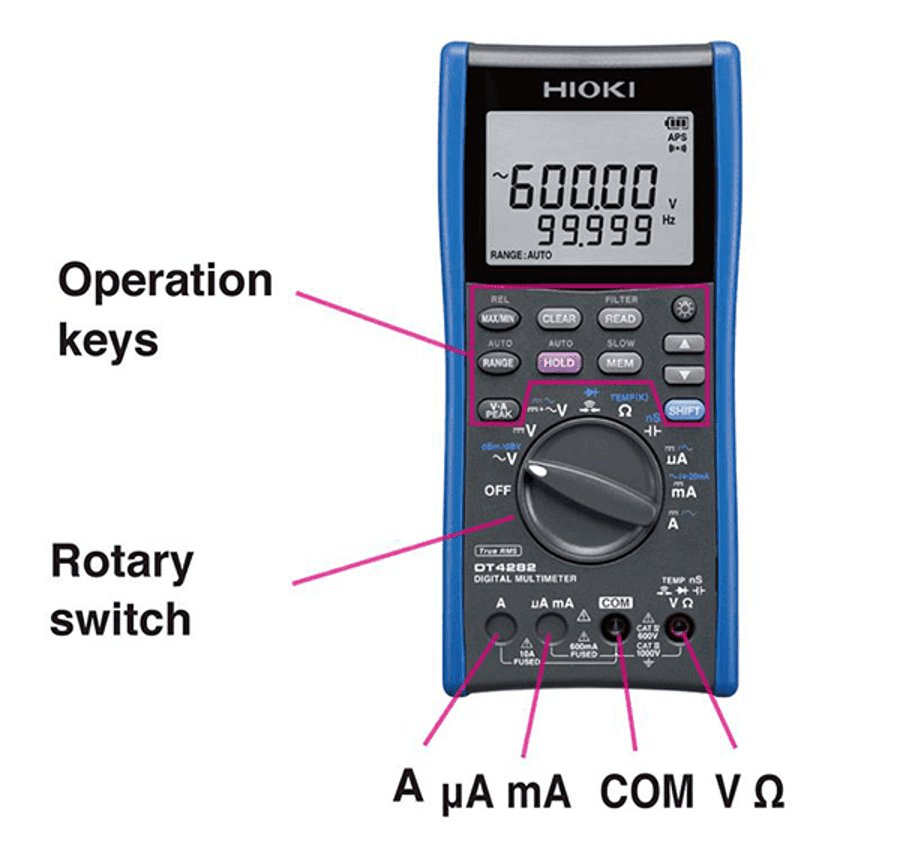

Поворотний перемикач використовується для перемикання між параметрами вимірювання (змінна напруга, постійна напруга, перевірка цілісності, опір, ємність, струм тощо) залежно від програми, в якій використовується цифровий мультиметр.
Клеми, в які вставляються вимірювальні дроти (вимірювальні кабелі), різняться залежно від параметра, що вимірюється. Для всіх параметрів, крім струму, червоний вимірювальний провід підключається до клеми VΩ, а чорний вимірювальний провід підключається до клеми COM.
Кнопки керування використовуються для вимірювання постійної та змінної напруги та струму, для доступу до інших параметрів вимірювання, таких як температура та функція перевірки діодів, а також для використання інших функцій, таких як збереження виміряних значень.
*У цьому описі для пояснювальних цілей використовується DT4282. Будь ласка, перевірте технічні характеристики продукту для інших моделей, оскільки технічні характеристики та налаштування можуть відрізнятися.

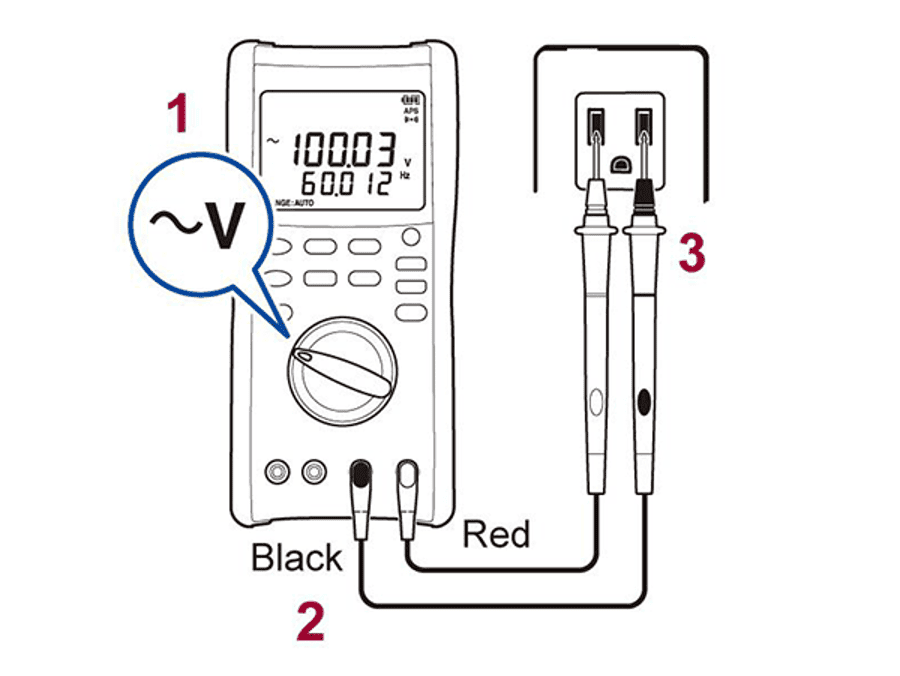

Використання цифрових мультиметрів (DMM): вимірювання змінної напруги
Для вимірювання змінної напруги, наприклад, напруги в розетці або лінії автоматичного вимикача або напруги живлення частини обладнання, налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: ~V («1» малюнку)
2. Підключення вимірювального дроту до цифрового мультиметра: чорний (негативний) до COM і червоний (позитивний) до VΩ («2» на малюнку)
3. Підключення вимірювального дроту до розетки: «3» малюнку
(При виконанні вимірювання середньоквадратичного значення змінного струму немає необхідності турбуватися про полярність.)
Увага: не підключайте жодного вимірювального проводу до клеми «A». Деякі моделі мають функцію затвора, призначену для запобігання ненавмисному підключенню вимірювального дроту до клеми «A», тоді як в інших моделях клема «A» немає повністю. Цифрові мультиметри Hioki мають внутрішній запобіжник, призначений для захисту від можливості ненавмисного підключення вимірювального дроту до клеми «A». Для отримання додаткової інформації, будь ласка, перевірте характеристики кожного продукту. Переконайтеся, що напруга ланцюга, що вимірюється, знаходиться в межах вхідних характеристик цифрового мультиметра.
*У цьому описі з метою пояснення використовується DT4282. Будь ласка, перевірте характеристики продукту для інших моделей, оскільки характеристики та налаштування відрізняються.

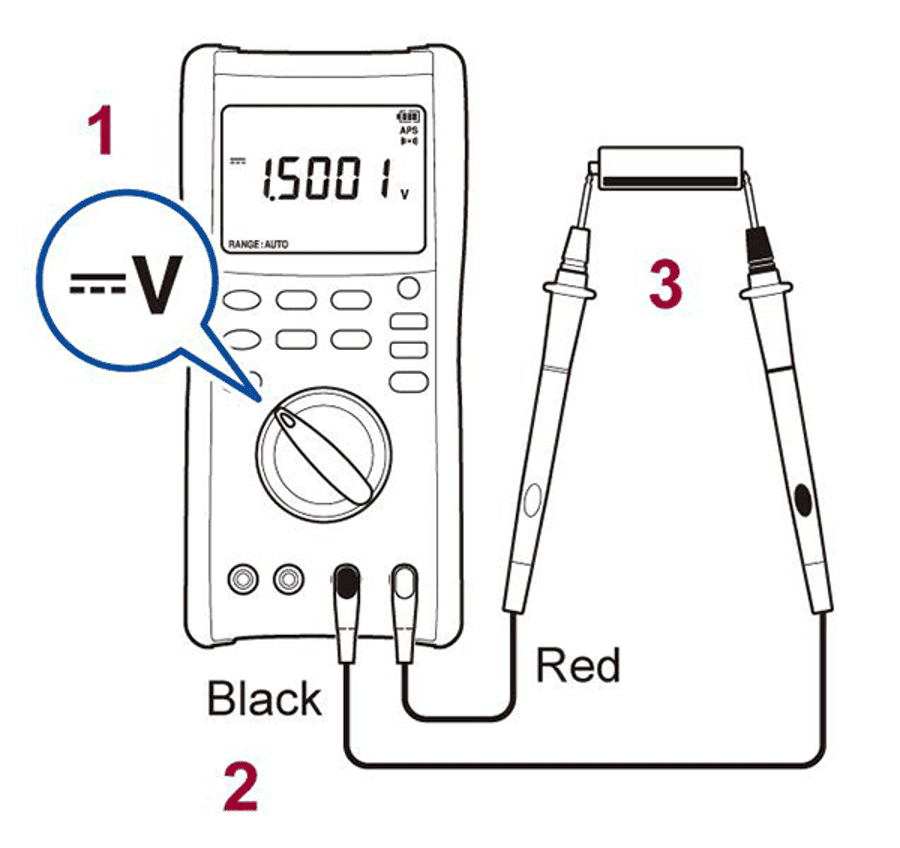

Використання цифрових мультиметрів (DMM): вимірювання постійної напруги
Для вимірювання постійної напруги, наприклад вихідної напруги сонячної панелі, сигналу 24 В постійного струму панелі приладів або напруги батареї, налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: :::V («1» малюнку)
2. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM і червоний (позитивний) до VΩ («2» на малюнку)
3. Підключення вимірювальних проводів до джерела постійної напруги: чорний до негативної сторони та червоний до позитивної сторони («3» на малюнку)
Увага: не підключайте жодного вимірювального проводу до клеми «A». Деякі моделі мають функцію затвора, призначену для запобігання ненавмисному підключенню вимірювального дроту до клеми «A», тоді як в інших моделях клема «A» немає повністю. Цифрові мультиметри Hioki мають внутрішній запобіжник, призначений для захисту від можливості ненавмисного підключення вимірювального дроту до клеми «A». Для отримання додаткової інформації, будь ласка, перевірте характеристики кожного продукту. Переконайтеся, що напруга ланцюга, що вимірюється, знаходиться в межах вхідних характеристик цифрового мультиметра.
*У цьому описі з метою пояснення використовується DT4282. Будь ласка, перевірте характеристики продукту для інших моделей, оскільки характеристики та налаштування відрізняються.

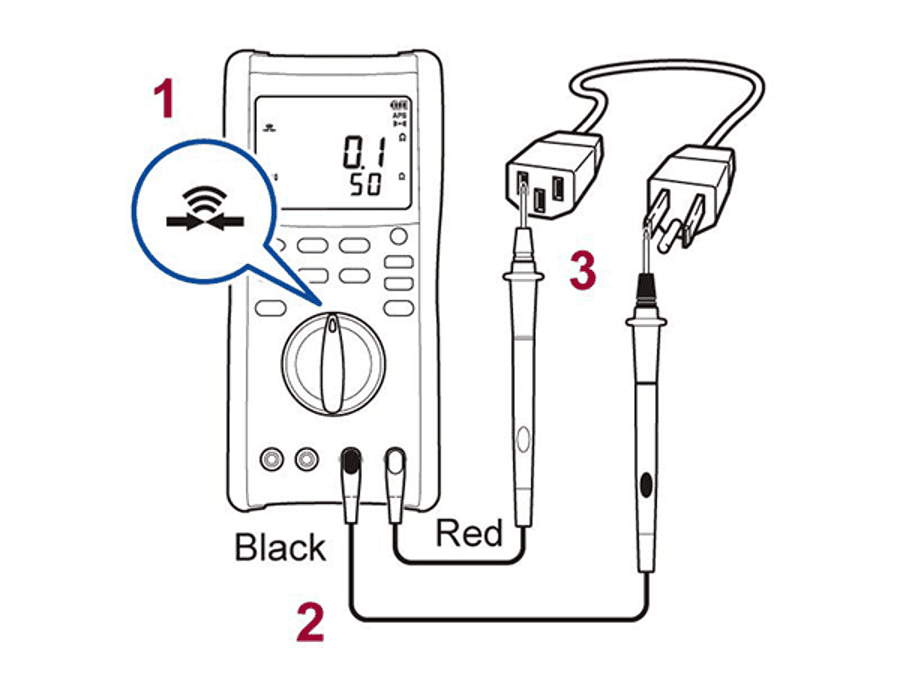

Використання цифрових мультиметрів (DMM): перевірка цілісності ланцюга
Щоб дослідити обрив проводу або перевірити кабель джгута проводів, налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: («1» малюнку)
2. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM, червоний (позитивний) до VΩ («2» на малюнку)
3. Підключення вимірювальних проводів до об'єкта, що вимірювається: «3» на малюнку (без полярності)
Якщо виявлено безперервність, цифровий мультиметр вкаже цей факт на своєму дисплеї і подасть звуковий сигнал.
Увага: перед виміром відключіть живлення ланцюга.
*У цьому описі для пояснювальних цілей використовується DT4282.

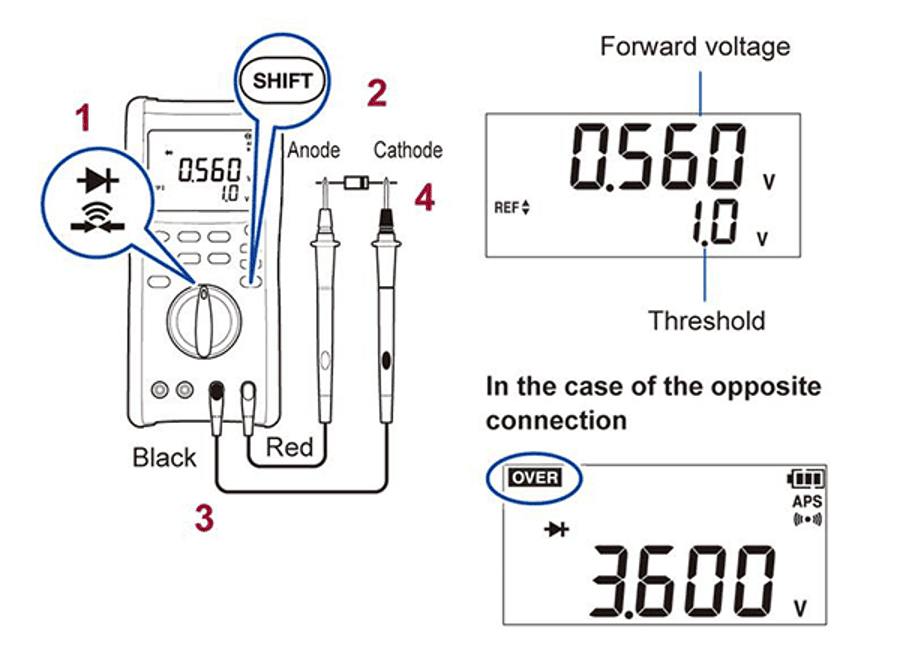

Використання цифрових мультиметрів (DMM): перевірка діода
Для діагностики несправності діода налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: «1» малюнку
2. Робота клавіші управління: «2» малюнку
3. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM та червоний (позитивний) до VΩ («3» на малюнку)
4. Підключення вимірювальних проводів до вимірюваного діода: чорний до катодної сторони (сторона з міткою смуги) та червоний до анодної сторони (сторона без мітки смуги) («4» на малюнку) Цифровий мультиметр покаже пряму напругу діода, якщо він підключений у прямому напрямку, та «OVER», якщо він підключений у зворотному напрямку.
Увага: перед виміром відключіть живлення ланцюга.
*У цьому описі для пояснювальних цілей використовується DT4282. Будь ласка, перевірте технічні характеристики продукту для інших моделей, оскільки технічні характеристики та налаштування можуть відрізнятися.

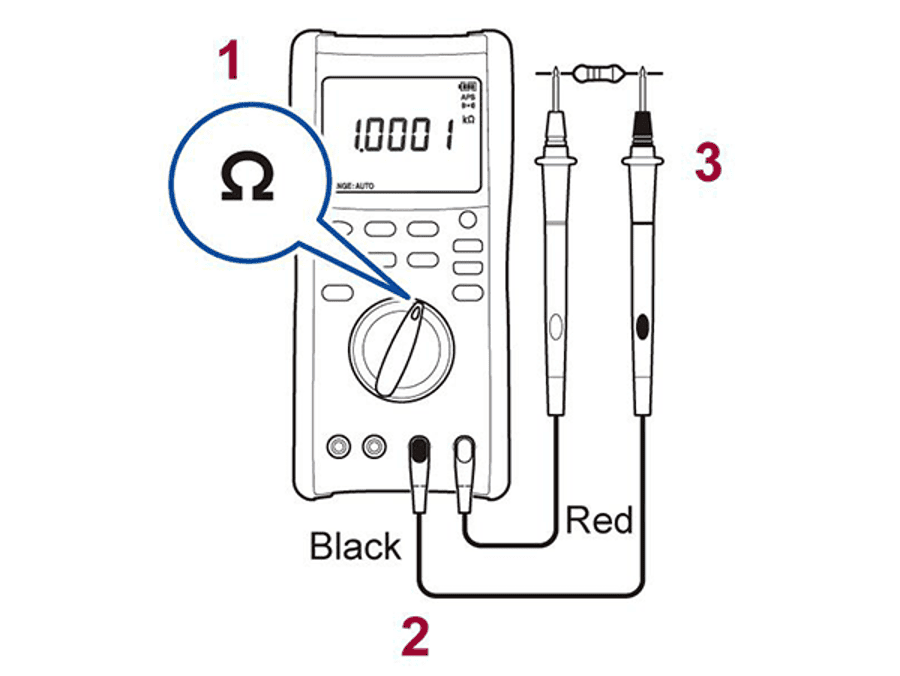

Використання цифрових мультиметрів (DMM): вимірювання опору
Для вимірювання опору налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: «1» малюнку
2. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM та червоний (позитивний) до VΩ («2» на малюнку).
3. Підключення вимірювальних проводів до резистора: «3» малюнку (полярність відсутня).
Увага: Перед виміром вимкніть подачу живлення на вимірюваний ланцюг.

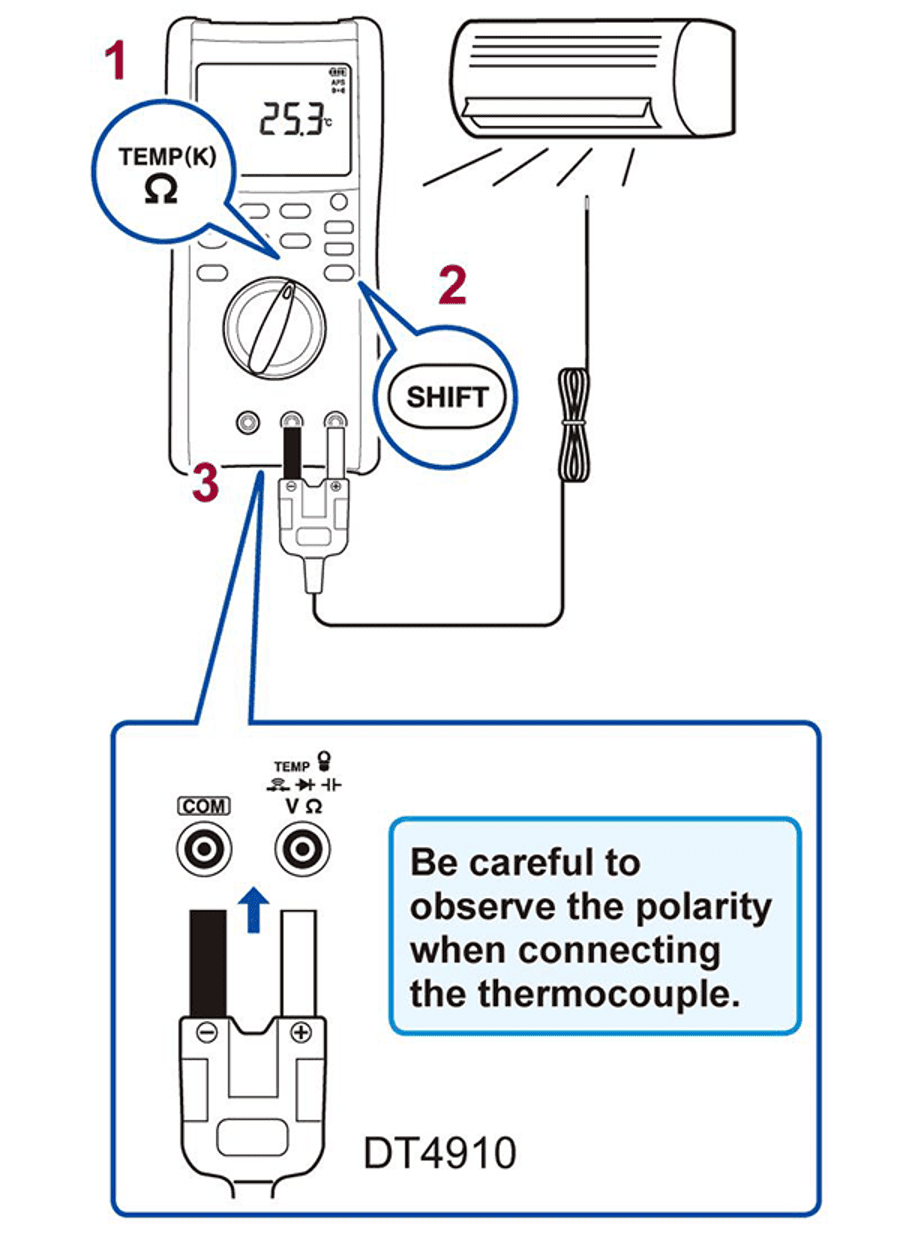

Використання цифрових мультиметрів (DMM): вимірювання температури
Для вимірювання температури, наприклад температури нагнітання кондиціонера, налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: «1» малюнку
2. Робота клавіші управління: «2» малюнку
3. Підключення вимірювальних проводів до цифрового мультиметра: Використання термопар DT4910 (K) (опція) («3» на малюнку)
*Також можуть використовуватися інші датчики термопари K.
*У цьому описі для пояснювальних цілей використовується DT4282. Будь ласка, перевірте технічні характеристики продукту для інших моделей, оскільки технічні характеристики та налаштування можуть відрізнятися.

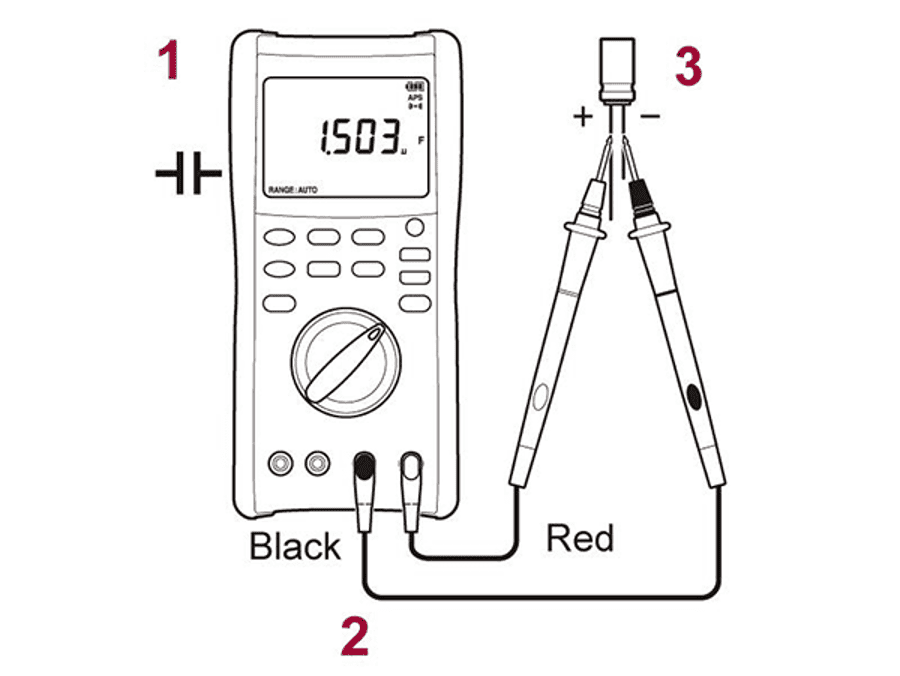

Використання цифрового мультиметра (DMM): вимірювання ємності
Для вимірювання конденсатора налаштуйте цифровий мультиметр таким чином:
1. Положення поворотного перемикача: «1» малюнку
2. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM і червоний (позитивний) до VΩ («2» на малюнку)
3. Підключення вимірювальних проводів до конденсатора: для полярного конденсатора червоний провід до позитивної клеми, а чорний провід до негативної клеми («3» малюнку)
Відображення ємності конденсатора: F, мкФ, нФ, пФ
*У цьому описі для пояснювальних цілей використовується DT4282. Будь ласка, перевірте технічні характеристики продукту для інших моделей, оскільки технічні характеристики та налаштування можуть відрізнятися.

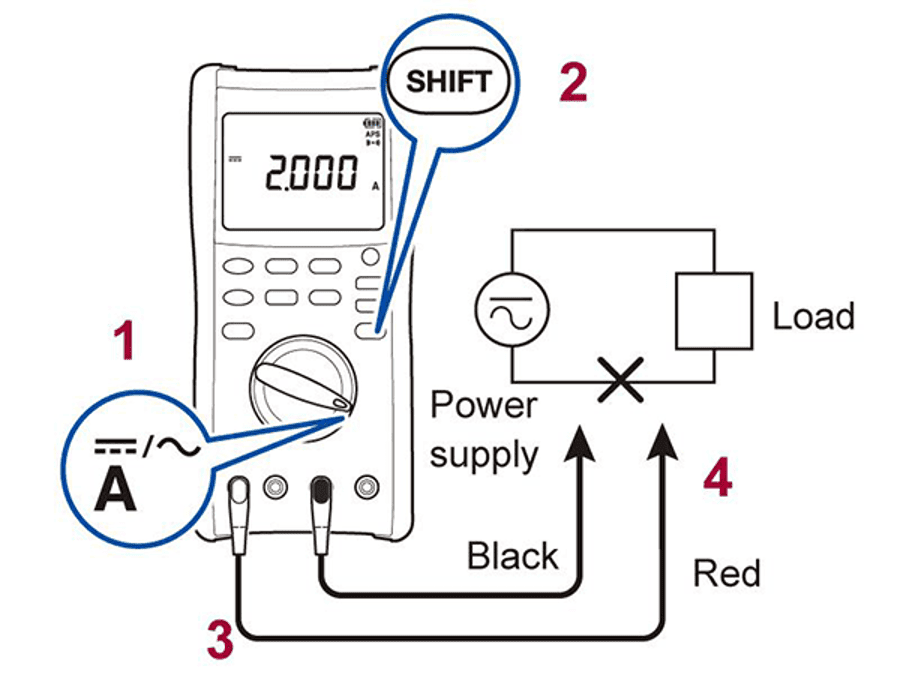

Використання цифрового мультиметра (DMM): вимірювання постійного струму
Для вимірювання струму в ланцюзі постійного струму налаштуйте цифровий мультиметр, як описано нижче. Цифровий мультиметр слід підключити послідовно між стороною навантаження та стороною джерела живлення ланцюга, перерізавши провід, позначений на малюнку знаком «X».
1. Положення поворотного перемикача: «1» малюнку
2. Робота клавіші управління: «2» малюнку
3. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM та червоний (позитивний) до A («3» на малюнку)
4. Підключення вимірювальних проводів до ланцюга: чорний до негативної сторони джерела живлення та червоний до сторони навантаження (так, щоб цифровий мультиметр був послідовно підключений до джерела живлення та навантаження) («4» на малюнку)
Увага: Вимкніть живлення вимірюваного ланцюга перед вимірюванням, а потім увімкніть його знову після підключення цифрового мультиметра. Будьте обережні, щоб не подавати напругу (тобто не підключати цифровий мультиметр паралельно до джерела живлення). Перевірте максимальне значення струму, яке може виміряти цифровий мультиметр, і використовуйте його тільки для вимірювання ланцюгів зі струмами, які є меншими або рівними цьому значенню.
*У цьому описі з метою пояснення використовується DT4282. Будь ласка, перевірте специфікації продукту для інших моделей, оскільки специфікації та налаштування різняться.

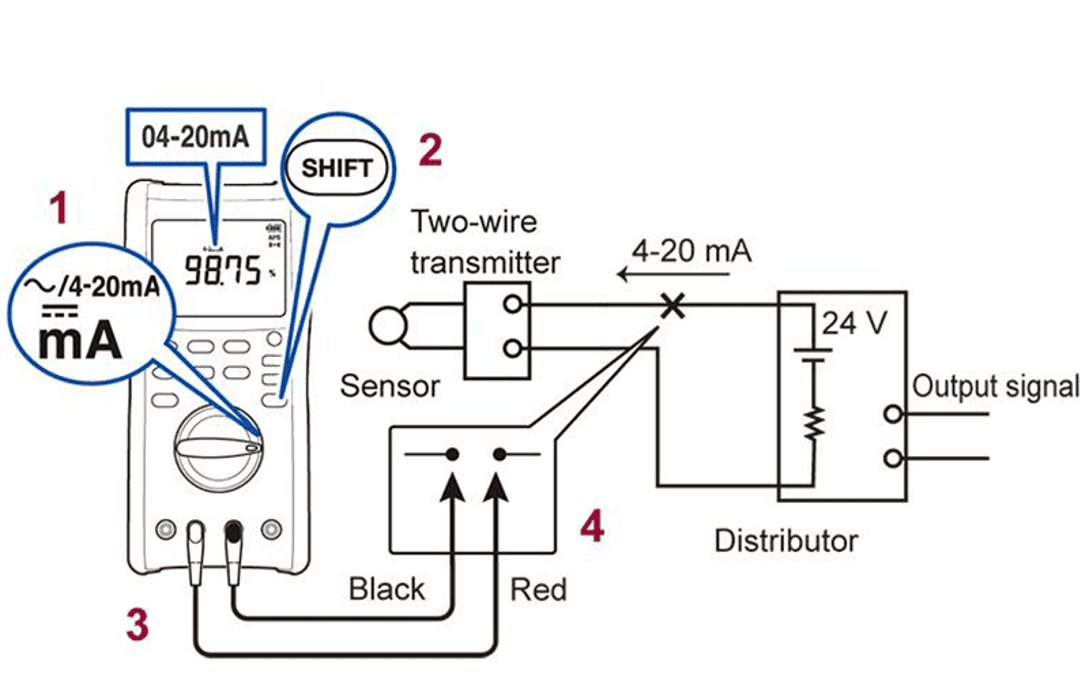

Використання цифрових мультиметрів (DMM): вимірювання постійного струму (від 4 до 20 мА)
Для вимірювання струму в ланцюзі постійного струму налаштуйте цифровий мультиметр, як описано нижче. Цифровий мультиметр слід підключити послідовно між стороною навантаження та стороною джерела живлення ланцюга, перерізавши провід, позначений на малюнку знаком «X».
1. Положення поворотного перемикача: «1» малюнку
2. Робота клавіші управління: «2» малюнку
3. Підключення вимірювальних проводів до цифрового мультиметра: чорний (негативний) до COM та червоний (позитивний) до μA мА («3» на малюнку)
4. Підключення вимірювальних проводів до ланцюга: чорний до сторони датчика і червоний до джерела живлення (сторона розподільника) («4» на малюнку)
Увага: Вимкніть живлення вимірюваного ланцюга перед вимірюванням, а потім увімкніть його знову після підключення цифрового мультиметра. Будьте обережні, щоб не подавати напругу (тобто не підключати цифровий мультиметр паралельно до джерела живлення). Перевірте максимальне значення струму, яке може виміряти цифровий мультиметр, і використовуйте його тільки для вимірювання ланцюгів зі струмами, які є меншими або рівними цьому значенню.
*У цьому описі з метою пояснення використовується DT4282. Будь ласка, перевірте специфікації продукту для інших моделей, оскільки специфікації та налаштування різняться.
