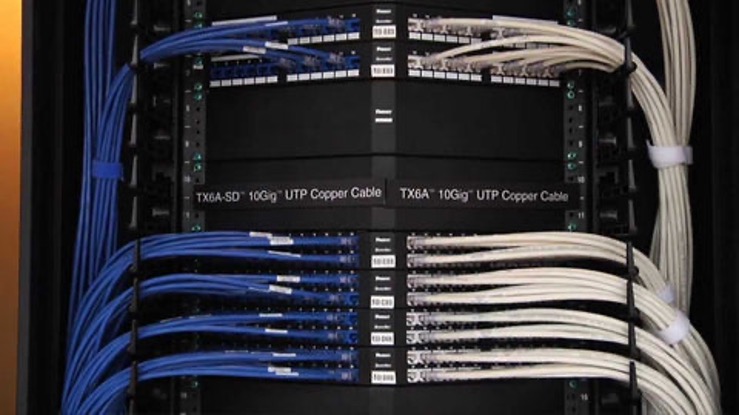

Що таке кабель Cat 6a?

Як ми всі знаємо, після багатьох років розвитку основними типами мережевих кабелів стали CAT5 і CAT6. У житті ми часто стикаємося з кабелями CAT6a. Чи знаєте ви, що таке кабель cat6a? Далі у статті висвітлюватиметься ця тема.

· Частина 1: У чому різниця між CAT6 та CAT6a

· Частина 2: Які сценарії їх застосування

· Частина 3: Як перевірити якість мережного кабелю cat6a

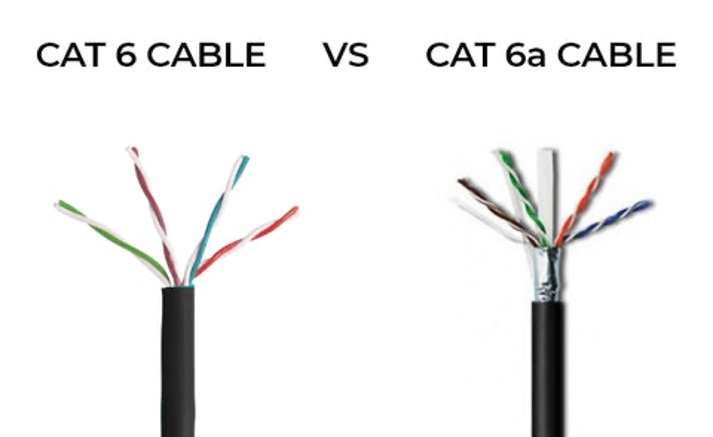

Частина 1: У чому різниця між CAT6 та CAT6a?

Між мережевими кабелями Cat6a та мережевими кабелями Cat6 існує кілька відмінностей, які докладно описані нижче:

Ефективність передачі

• Швидкість передачі: мережні кабелі Cat6 підтримують максимальну швидкість передачі 1 Гбіт/с та підходять для стандартів високошвидкісної передачі даних, таких як Gigabit Ethernet. Навпаки, мережні кабелі Cat6a можуть підтримувати максимальну швидкість передачі до 10 Гбіт/с, що в десять разів більше, ніж у мережних кабелів Cat6, і можуть краще відповідати сценарієм додатків з високими вимогами до смуги пропускання, таким як відеоконференції високої чіткості та передача великих обсягів даних.

• Діапазон частот: діапазон мережних кабелів Cat6 становить 250 МГц, а мережевих кабелів Cat6a — 500 МГц. Більш широкий діапазон частот дозволяє їм передавати більші обсяги даних, тим самим покращуючи загальну якість сигналу.

Здатність протистояти перешкодам

Мережеві кабелі Cat6a використовують більш потужну структуру, що екранує. У порівнянні з мережними кабелями Cat6 вони можуть ефективніше знижувати вплив зовнішніх електромагнітних перешкод на сигнали та забезпечувати надійність передачі даних. У середовищах із щільними кабелями та численними джерелами перешкод, таких як комп'ютерні зали або промислові зони, перевага мережевих кабелів Cat6a у захисті від перешкод стає очевиднішою. Вони можуть знижувати вплив навколишніх кабелів або електронних пристроїв на сигнали та забезпечувати стабільність передачі даних.

Дистанція передачі даних

Мережеві кабелі Cat6 можуть підтримувати швидкість передачі 1 Гбіт/с на відстані 55 метрів. За межами цієї відстані їхня продуктивність може поступово знижуватися. Однак кабелі Cat6a все ще можуть підтримувати швидкість передачі 10 Гбіт/с на відстані 100 метрів. Тому вони більше підходять для сценаріїв, які вимагають прокладання кабелів на великі відстані, таких як великі будівлі та мережі.

Фізична структура

• Сердечник дроту: мережні кабелі Cat6a зазвичай використовують товстіші мідні жили. Для порівняння, мідні жили мережевих кабелів Cat6 тонші.

• Крок скручування: мідні провідники в мережевих кабелях Cat6a мають більш щільний крок скручування, у той час як у мережевих кабелях Cat6 крок скручування відносно вільніший.

• Хрестоподібний каркас: обидва мають хрестоподібну конструкцію каркасу, але мережні кабелі Cat6a використовують зубчасту структуру з дротяними канавками, що дозволяє краще фіксувати жили проводів, зменшувати перехресні перешкоди між жилами проводів та покращувати продуктивність мережних кабелів.

• Зовнішній діаметр: через використання товстіших мідних жил, більш щільного кроку скручування та спеціальної конструкції хрестоподібного каркаса і т. д. зовнішній діаметр мережевих кабелів Cat6a більший, ніж у мережних кабелів Cat6a. місця та мають більший радіус вигину.

Частина 2: Якими є сценарії їх застосування?

Мережеві кабелі Cat6 підходять для місць, де вимоги до пропускної здатності та дальності передачі не високі, наприклад, для звичайних домашніх і невеликих мереж офісів. Вони можуть задовольнити щоденні потреби мережі, такі як перегляд веб-сторінок, завантаження файлів, відтворення відео та підключення комп'ютерів, принтерів, маршрутизаторів та інших мережних пристроїв.

Мережеві кабелі Cat6a в основному застосовуються в місцях з надзвичайно високими вимогами до продуктивності мережі та пропускної спроможності, таких як центри обробки даних, корпоративні основні мережі та великі кампусні мережі. високої чіткості, віртуальна реальність та хмарні обчислення.

Частина 3: Як перевірити якість кабелю Сat6a?

Нижче наведено деякі методи вимірювання якості мережних кабелів Cat6 та Cat6a:

Перевірка зовнішнього вигляду та маркувань

• Зовнішня оболонка мережного кабелю: високоякісні зовнішні оболонки мережевих кабелів зазвичай міцні, гладкі, без явних пошкоджень, тріщин, ознак старіння або знебарвлення, мають певний рівень гнучкості і нелегко ламаються.

• Маркувальна інформація: на зовнішніх оболонках справжніх кабелів мережі чітко відображається відповідна інформація, така як марка, модель, специфікація (включаючи маркування Cat6 або Cat6a), місце походження та стандарти реалізації. Надруковані символи мають бути чіткими та гладкими, без розмиття чи вицвітання. Крім того, можуть також бути деякі сертифікаційні знаки, такі як UL, RoHS і т. д., які вказують на те, що мережевий кабель відповідає відповідним стандартам якості та безпеки.

Проведення практичних прикладних тестів

• Підключення до пристроїв для тестування: підключіть мережевий кабель до мережних пристроїв, таких як комп'ютери, маршрутизатори та комутатори, а потім виконайте звичайне використання мережі, наприклад, перегляд веб-сторінок, завантаження файлів, перегляд онлайн-відео тощо. д., і подивіться, чи стабільна мережа і чи є такі проблеми, як заїкання, вимкнення або висока затримка. Якщо мережа працює добре, без очевидних відхилень під час використання, це означає, що мережевий кабель може відповідати основним вимогам передачі даних по мережі.

• Тестування програм з високою пропускною здатністю: для мережних кабелів Cat6a ви можете спробувати провести деякі тести додатків з вимогами до високої пропускної здатності, наприклад, проведення кількох відеоконференцій високої чіткості одночасно, високошвидкісна передача великих файлів, онлайн-ігри тощо. д., щоб перевірити його продуктивність передачі даних при високому навантаженні. Якщо він може стабільно підтримувати ці програми з високою пропускною здатністю без явних явищ заїкання зображення або переривання передачі даних, це означає, що продуктивність цього кабелю кабелю Cat6a відносно чудова.

Проведення професійних тестів

• Використовуйте мережеві тестери: це один з методів, що найчастіше використовуються, який може визначати кілька показників продуктивності мережевих кабелів. Наприклад, тестер Noyafa NF-859GT може підтримувати тестування довжини кабелю, тестування послідовності проводів та тестування PoE для мережевих кабелів Cat6 та Cat6a. Відправляючи сигнали і визначаючи ситуацію прийому, може визначити, чи є проблеми, такі як короткі замикання, обриви чи неправильна послідовність проводів у мережному кабелі, і навіть виміряти, чи відповідає довжина мережного кабелю стандартам.

Noyafa NF-859GT

• Аналізатор спектру: його можна використовувати для вимірювання частотних характеристик мережевих кабелів, щоб визначити, чи відповідають вони вимогам частотного діапазону Cat6 (250 МГц) або Cat6a (500 МГц). , тим самим оцінюючи його продуктивність передачі. професійним та дорогим.

ПІДСУМОК

Найкращий мережевий кабель - той, який відповідає вашим потребам. Навіть якщо ви купите найкращий кабель cat6a, у вас немає сценарію використання, то навіщо витрачати більше грошей марно? За наявності очевидних ознак зверніться за професійною допомогою. Найміть професійну мережеву техніку або купіть детекторні пристрої.
