КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 6

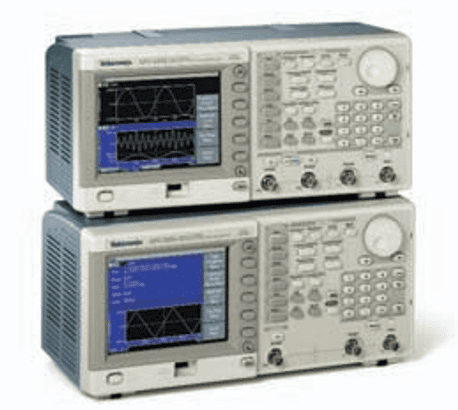

Генератори сигналів довільної форми та стандартних функцій серії AFG3000

Можливості та переваги

Сигнали синусоїдальної форми із частотою від 25 до 240 МГц
Імпульсні сигнали зі змінною тривалістю фронту та частотою від 12,5 до 120/Hц
Сигнали довільної форми 14 біт, від 250 Гвиб./с до Гвиб./с
1 або 2 канали для сигналів з високим ступенем синхронізації або повністю незалежних
Великий дисплей (142 мм) дозволяє впевнено визначати параметри та форму сигналу.
Багатомовний інтуїтивно зрозумілий інтерфейс заощаджує час налаштування
АМ, ЧС, ФМ, ЧМн, ШІМ
Розгортка та пачка імпульсів
Мала товщина (167 мм) вивільняє цінне місце на робочому столі
Хост-порт USB на передній панелі для збереження сигналів на пристрої.
Підключення до USB, GPIB та ЛОМ

Області застосування

Розробка електронних приладів
Імітація датчиків
Функціональне тестування
Навчання та тренінг

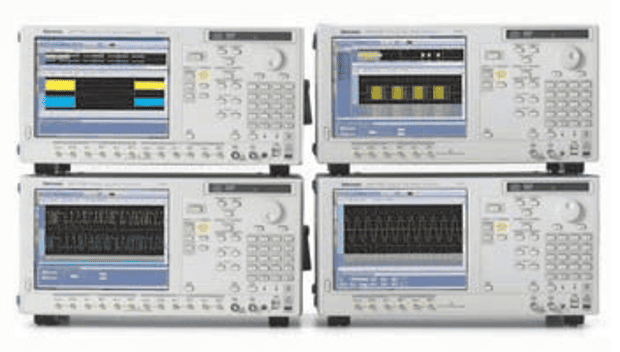

Генератори сигналів довільної форми AWG5000

Можливості та переваги

Моделі з частотою вибірки 1,2 Гвиб./с (20 Гвиб./с) та 600 Гвиб./с
2 або 4 довільні форми сигналу
14-бітна вертикальна роздільна здатність
Два режими виходу – диференціальний та однополярний
До 28 регульованих цифрових виходів
4 або 8 виходів маркерів змінного рівня
Довжина запису до 32 млн. точок дозволяє виводити потоки даних протягом тривалого часу.
Управління зсувом тривалості фронту з роздільною здатністю до 800 пс
Функція визначення послідовності в реальному масштабі часу дозволяє створювати нескінченні цикли осцилограм, переходи та умовні розгалуження.
Інтуїтивно зрозумілий інтерфейс користувача на основі Windows XP
Інтегрований ПК підтримує мережну інтеграцію і дозволяє використовувати вбудований привод DVD-дисків, жорсткий диск, знімний ЛВС і порти USB

Області застосування

RFXpress (RFX100) для синтезу сигналів ПЧ та РЧ основного діапазону з цифровою модуляцією
SerialXpress® (SDX100) – просте створення точного високошвидкісного сигналу передачі послідовних даних, необхідного для ретельного та відтворюваного тестування приймача
Цифрові РЧ-сигнали, тестування цифрових сигналів, тестування пристрою формування зображень, калібрування сигналу IQ, MIMO 802.11n, WiMax 802.16, станції радіолокації

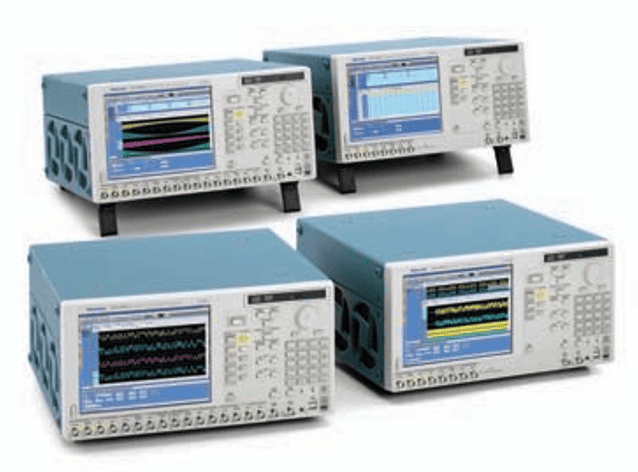

Генератор сигналів довільної форми AWG7000

Можливості та переваги

Моделі з частотою вибірки 10 Гвиб./с (20 Гвиб./с) та 5 Гвиб./с
1 або 2 виходи для сигналів довільної форми
Доступна вертикальна роздільна здатність до 10-бітного: 10-бітові (без виведення маркувальних сигналів) або 8-бітові (з двома виходами маркувальних сигналів)
Довжина запису до 64 мільйонів (точніше 64 800 000) точок забезпечує потоки даних протягом тривалого часу
Функція визначення послідовності в реальному масштабі часу дозволяє створювати нескінченні цикли осцилограм, переходи та умовні розгалуження.
Інтегрований ПК підтримує мережну інтеграцію і дозволяє використовувати вбудований привід DVD-дисків, жорсткий диск, що знімається, ЛВ* і порти USB
Генерація реалістичного сигналу як чистого, так і спотвореного
Дублювання та відтворення сигналів, зареєстрованих за допомогою осцилографа серії DSO
Імпорт векторів осцилограм із засобів незалежних виробників, таких як Excel, та інших програмних додатків для аналізу

Області застосування

RFXpress (RFX100) для синтезу сигналів ПЧ та РЧ основного діапазону з цифровою модуляцією
SerialXpress® (SDX100) – просте створення точного високошвидкісного сигналу передачі послідовних даних, необхідного для ретельного та відтворюваного тестування приймача
Тестування послідовних даних
Зчитування з диска та запис на диск (магнітний чи оптичний)
Телекомунікації
Бездротовий зв'язок
Радіолокаційні системи
UWB-WiMedia (бездротовий зв'язок через порт USB)

Після нещодавнього придбання компанії Tektronix корпорацією Danaher, компанії Fluke та Tektronix тепер є компаніями-партнерами підрозділу випробувального та вимірювального обладнання корпорації Danaher.

Устаткування для тестування електронних приладів компанії Fluke було включено до каталогу продукції компанії Tektronix у 2008 р., щоб відобразити той внесок, який повний комплект цих потужних переносних приладів вносить в інвестиційний портфель компанії Tektronix Instrument, що пропонує широкий вибір тестового обладнання.

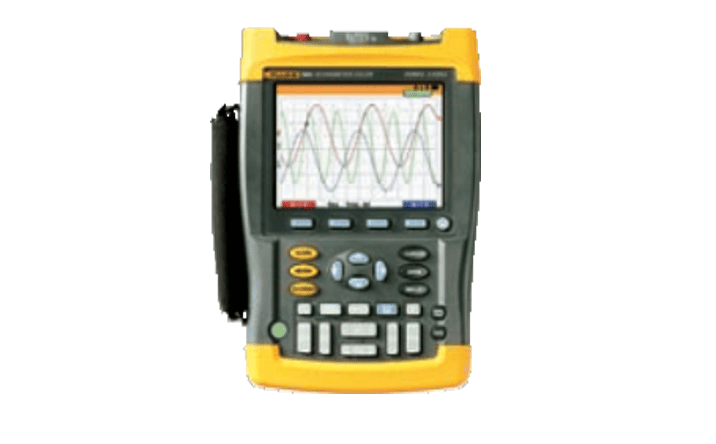

Інструменти для тестування Fluke ScopeMeter®

Два входи – смуга пропускання 200, 100 чи 60 МГц
Частота вибірки в реальному часі до 2,5 Гвиб./с кожному вході
Кольоровий або чорно-білий дисплей
Connect-and-View™ – автоматичний запуск та повний діапазон ручних режимів запуску
Безпаперовий діаграмний реєстратор TrendPlot™ для аналізу трендів
Аналіз спектру частот, використовуючи ШПФ (190C)
Цифрове післясвічення для аналізу осцилограм
Автоматичне захоплення та відтворення 100 екранів
Режим ScopeRecord™, в якому використовується до 27 500 пікселів на кожному вході
Незалежні плаваючі ізольовані входи до 1000 В
Є сертифікати безпеки 1000 В CAT II та 600 В CAT III
Ni-MH акумуляторна батарея, що перезаряджається протягом чотирьох годин

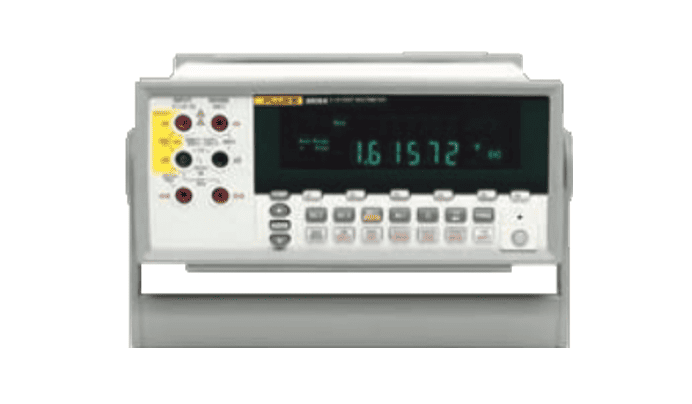

Точні цифрові мультиметри Fluke

Серія з роздільною здатністю 6,5 розряду (8845/8846)

Основна похибка вимірювання напруги постійного струму до 0,0024%
Два дисплеї
Діапазон вимірювання сили струму від 100 мА до 10 А з роздільною здатністю до 100 пА
Широкий діапазон від 10 до 1 ГВ з роздільною здатністю до 10 мВ
4-провідний метод вимірювання 2 х 4 Ом
Обидві моделі вимірюють частоту та період
Модель 8846A вимірює ємність та температуру
Порт USB-пам'яті (8846A)
Графічний дисплей
Безпаперовий реєстратор Trendplot™ – режими, статистика
Гістограма

Серія з роздільною здатністю 5,5 розряду (8808)

Основна похибка вимірювання напруги постійного струму до 0,01%
Два дисплеї
Спеціалізовані вимірювання струму витоку в ланцюгах постійного струму
4-провідний метод вимірювання 2 х 4 Ом
Шість спеціальних кнопок для швидкого доступу до налаштувань приладу
Порівняння верхньої та нижньої меж для тестування «придатний-не придатний»

ПРОДОВЖЕННЯ СЛІДУЄ…
