КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 5

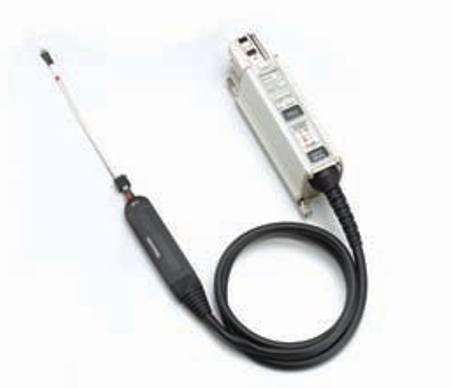

Диференціальні пробники

Можливості та переваги

Нова технологія захоплення сигналу TriMode™ забезпечує диференціальні вимірювання в одній точці або стандартному режимі з використанням лише одного пробника (серія P7500)
Відмінна точність сигналу, висока пропускна здатність (>20 ГГц), чудовий відгук на стрибок, низьке навантаження та високий коефіцієнт ослаблення синфазного сигналу
Гнучкі можливості щодо здійснення диференціальних вимірювань та вимірювань в одній точці
Система змінних щупів пробника Tip-Clip™, яка дозволяє оснастити пробник оптимальним щупом для вашого застосування (серія P7300)
Диференціальний ручний пробник TDR для високоточних вимірювань імпедансу в диференціальних лініях передачі (P80318)

Області застосування

Налагодження, перевірка та тестування на відповідність високошвидкісних пристроїв послідовної обробки даних
Лінії зв'язку
Визначення параметрів та перевірка напівпровідникових приладів
Тестування друкованої плати з контрольованим імпедансом (TDR)

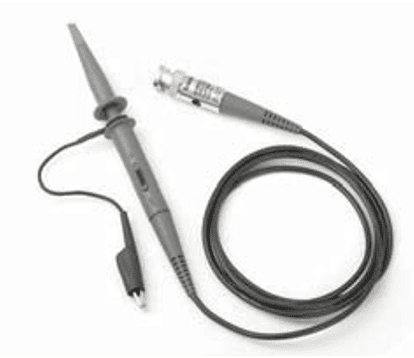

Пасивні пробники

Можливості та переваги

Від 0 до 500 МГц
Широкий спектр способів використання, що відповідають потребам у різних галузях
Легкі ергономічні пристрої, що відповідають вашим потребам
Широкий вибір щупів для зручного доступу до схеми.
Модульна структура, що знижує витрати на експлуатацію (P613X)
Компактні аксесуари, сумісні з існуючими адаптерами

Області застосування

Універсальні вимірювання змішаних сигналів високої, середньої та низької частоти
Проектування цифрових пристроїв
Визначення параметрів систем живлення
Проектування систем живлення
Системи ДБЖ, перетворювачі живлення
Електронний дросель стартера
Змішаний сигнал
Обслуговування, виробництво

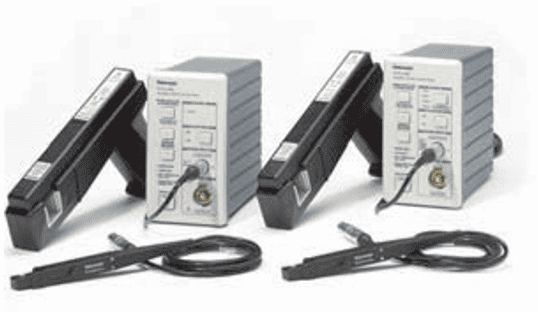

Токові пробники

Можливості та переваги

Зручні та точні пробники для вимірювання постійного та змінного струму
Від 0 до 2 ГГц
Вимірювання амплітуди від 1 мА до 20 000 А
Роз'ємний або твердотільний сердечник

Області застосування

Комутація електроживлення
Електроприводи
Дисковод
Електронні дроселі стартера
Інвертери
Визначення параметрів кремнію
Розробка високочастотних аналогових пристроїв

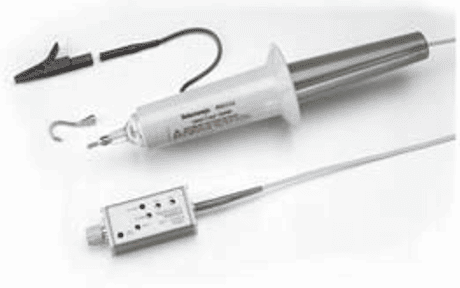

Високовольтні пробники

Можливості та переваги

Вимірювання напруги у широкому діапазоні – до 40 кВ пікове (імпульс 100 мс)
Можливості для високовольтних вимірів
З одним щупом – із заземленим корпусом
Диференціальний – із заземленим та незаземленим корпусом
Смуга пропускання – від 0 до 1 ГГц

Області застосування

Джерела живлення
Електроприводи
Електронний дросель стартера
Перетворювачі постійної напруги на постійне
Проектування та оцінка систем живлення
Управління в режимі комутації
Системи ДБЖ

Інші аксесуари

Пробники з низькою ємністю та низьким навантаженням для надвисоких частот
Оптико-електронні перетворювачі для аналізу оптичних сигналів
Адаптери пробників TekConnect для аналізаторів спектру Tektronix та осцилографів Tektronix серії DSA8200, що працюють у реальному масштабі часу
Атенюатори, заглушки та адаптери для широкого спектру застосувань та приладдя
Шарнірні опори для спрямування та позиціонування стандартних ручних пробників
Якісні запасні частини для пробників

Області застосування

Визначення параметрів швидкодіючих пристроїв
Тестування імпедансу друкованої плати (P6150)
Загальне усунення несправностей у радіочастотних схемах (RTPA2A)
Дослідження, проектування, обслуговування та виробництво малогабаритних пристроїв

Вибір логічного аналізатора

Логічні аналізатори серії TLA5000B

Можливості та переваги

Збір даних з інтервалом 500 пс (2 ГГЦ) / при довжині запису 32 МБ дозволяє реєструвати уривчасті події у великому часовому інтервалі
Режим MagniVu™ з роздільною здатністю 125 пс забезпечує синхронну побудову тимчасових діаграм або вибірку за станами та дозволяє виконати швидкий пошук важковловимих збоїв із синхронізацією, без підключення двох пробників
За допомогою синхронізації за викидами та порушеннями синхронізації щодо тактових імпульсів та відображення таких подій вдається виявити трудновловимые проблеми з обладнанням
Синхронний збір даних із частотою 235 МГц дозволяє аналізувати високошвидкісні синхронні цифрові схеми
За допомогою синхронізованого за часом аналого-цифрового представлення сигналів iView™ можна чітко спостерігати вплив аномалій аналогового сигналу на цифрові сигнали
Наявність конфігурацій із 34/68/102/136 дає можливість обрати рішення під будь-який бюджет
Вбудовані засоби інтеграції, налагодження та перевірки програмного забезпечення
Широкий спектр підтримуваних матричних ВІС (FPGA)

Області застосування

Перевірка та налагодження цифрових пристроїв
Контроль та вимірювання параметрів роботи цифрових пристроїв
Налагодження окремих мікропроцесорів чи шин

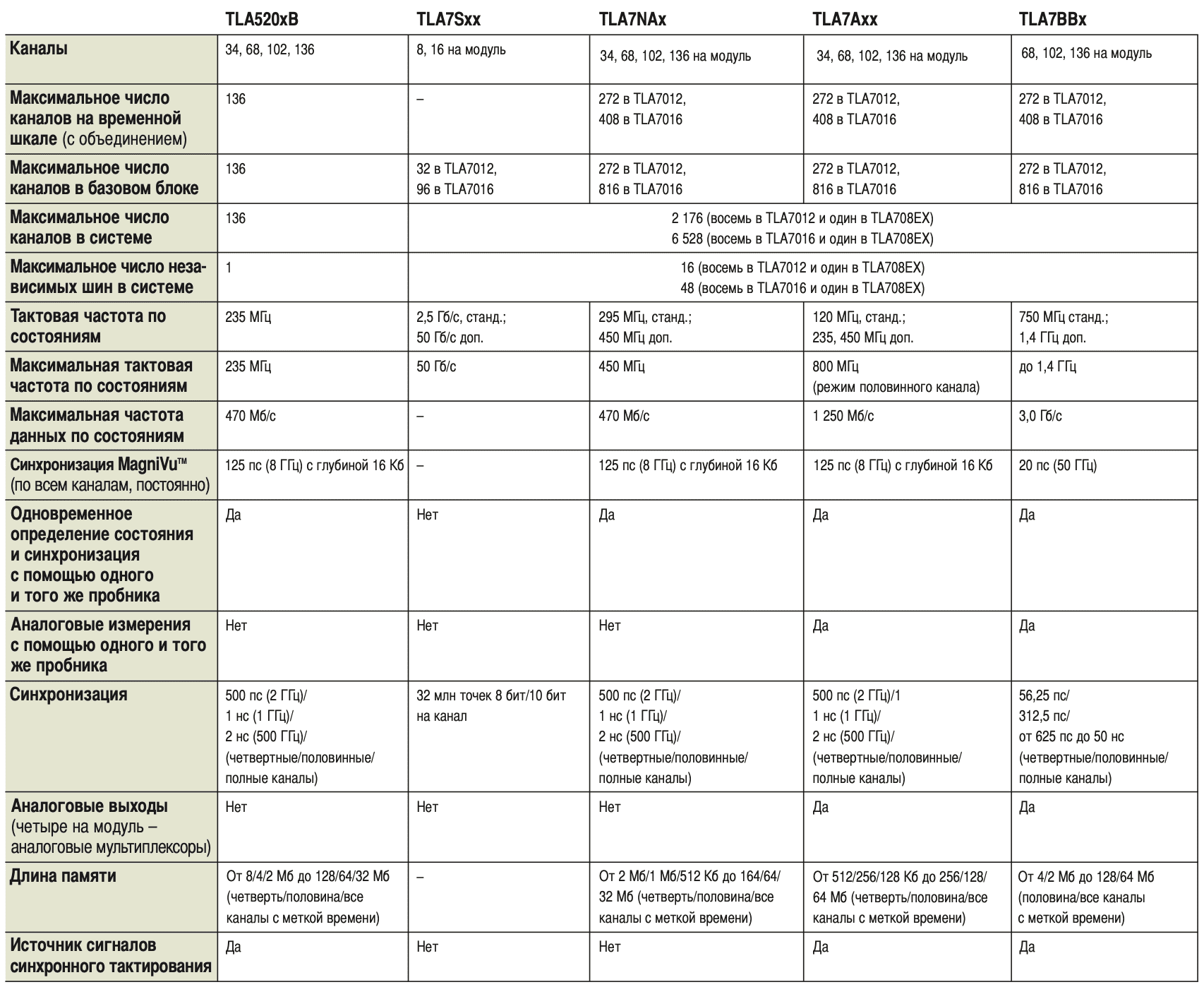

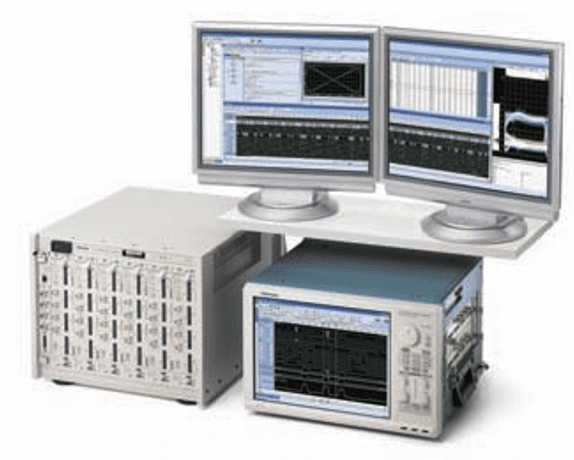

Логічні аналізатори серії TLA7000

Можливості та переваги

Модульна структура процесорних блоків забезпечує гнучкість та розширюваність
Підтримка до 6528 каналів логічного аналізатора, 48 незалежних шин
Функція iView™ забезпечує збір даних в аналоговому режимі на автономному цифровому осцилографі Tektronix TDS зі смугою до 20 ГГц, частотою дискретизації до 50 Гвиб./с та об'ємом запису до 64/б
Перегляд даних у вигляді осцилограм, лістингів, вихідного коду, гістограм (аналіз параметрів роботи) для виконання міждоменного аналізу
Видалене керування аналізатором та його контроль через мережу з використанням розміщеного режиму або за допомогою реалізованого у Windows XP віддаленого робочого столу
Дистанційне керування за допомогою Microsoft.NET та технології COM/DCOM підтримує розширений аналіз даних

Області застосування

Налагодження та перевірка обладнання
Налагодження та перевірка процесорів та шин
Інтеграція, налагодження та перевірка мікропрограмного забезпечення
Налагодження та перевірка за технологією PCI-Express Gen 2

Генератори змішаних та аналогових сигналів

Джерела цифрових сигналів

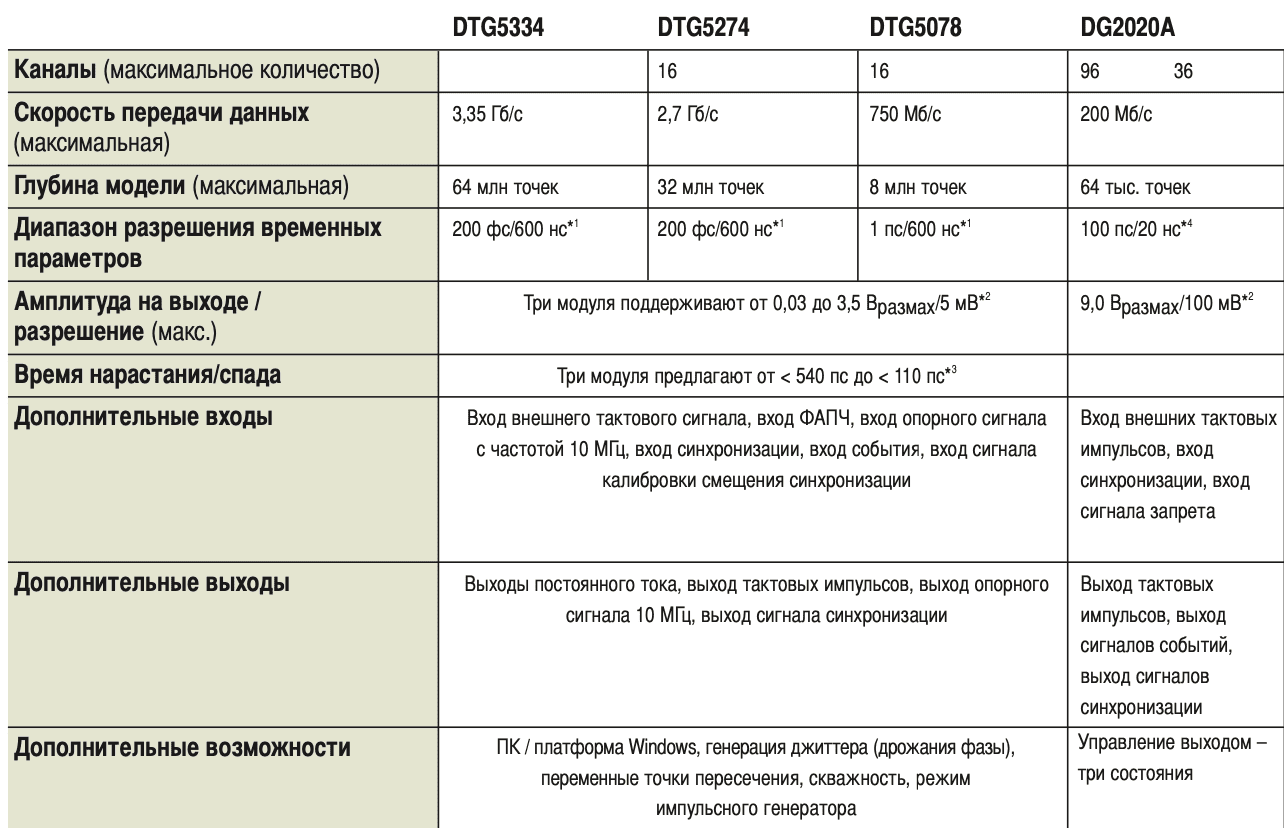

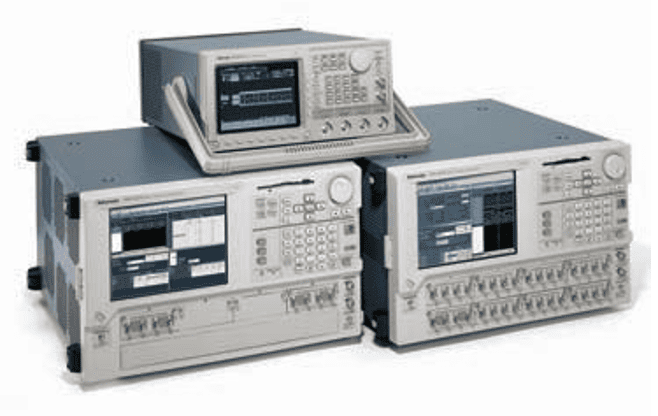

Джерела цифрових сигналів серії DTG5000/DG2000

Можливості та переваги

Швидкість передачі до 3,35 Гб/с
Від 1 до 98 каналів даних (конфігурація – основний/підлеглий)
Найкращі характеристики по діапазону затримки та дозволам
Гнучка платформа, що поєднує можливості генератора даних, генератора імпульсів та джерела постійного струму
Модульна архітектура, що сприяє захисту вкладень користувачів і дозволяє розширювати можливості приладу зі зростанням потреб
Глибина складних моделей даних до 64 Мб на канал

Області застосування

Перевірка функціонування та визначення параметрів напівпровідникових пристроїв
Перевірка відповідності вимогам та можливості спільної роботи з новими стандартами (PCI-Express, Serial ATA/2, InfiniBand, XAUI, HDMI/DVI)
Розробка магнітних та оптичних пристроїв зберігання даних
Розробка пристроїв перетворення даних
Розробка пристроїв із датчиками зображення
Перевірка передачі джиттера (тремтіння фази) та допуску на джиттер

ПРОДОВЖЕННЯ СЛІДУЄ…
