КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 3

Перевірка на функціонування ПЛІС та мікропроцесорів

Центральними процесорами вбудованих систем зазвичай є мікропроцесори (МП), мікроконтролери (МК) чи процесори для цифрової обробки сигналів (ПЦОС). Вбудовані системи стають все більш поширеними, вимагаючи відповідного збільшення кількості МП і МK в приладах, що розробляються, для індивідуалізації завдань. Зростаюча кількість процесорних елементів надалі збільшить кількість каналів зв'язку проектованому пристрої.

Коли кількість елементів перевищує 1 мільйон, у багатьох сучасних системах використовуються ефективні інструменти розробки та скорочують час розробки програмовані логічні інтегральні схеми (ПЛІС), які дозволяють реалізувати більшість функціональних можливостей. Успіхи в галузі інструментальних засобів для розробника дозволяють виконувати розробки на більш високих рівнях абстракції, синтезувати складніші конструкції швидше, виконувати цикли розміщення та маршрутизації за менший час.

Оскільки складність розробок, що використовують ПЛІС, зростає, необхідно, щоб подібний прогрес відбувався і в засобах налагодження ПЛІС. Щоб йти в ногу із зростаючими потребами при налагодженні ПЛІС та оптимізувати налагодження ПЛІС у реальному масштабі часу, необхідні нові інструментальні засоби.

Рекомендовані продукти:

Логічні аналізатори:

Серія TLA5000B/TLA7000
Пробники серії P6400 та P6800/P6900
Підтримка мікропроцесорів чи шин

Осцилографи:

Стробоскопічні осцилографи DSA8200
Осцилографи змішаних сигналів серії MSO4000

Пробники:

Диференціальні пробники P6330/P7350
Активні пробники P6249/P7240
Диференціальний пробник P7260
Інтерфейс пробника TekConnect® серії 8000
Пробник TDR P8018

Генератори сигналів:

Генератор сигналів довільної форми серії AWG7000/AWG5000
Функціональні генератори AFG3000

Прикладне ПЗ:

Програмне забезпечення для аналізу тимчасових характеристик та джиттера TDSJIT3
Програмне забезпечення для TDR-аналізу цілісності сигналу та вимірювання S-параметрів

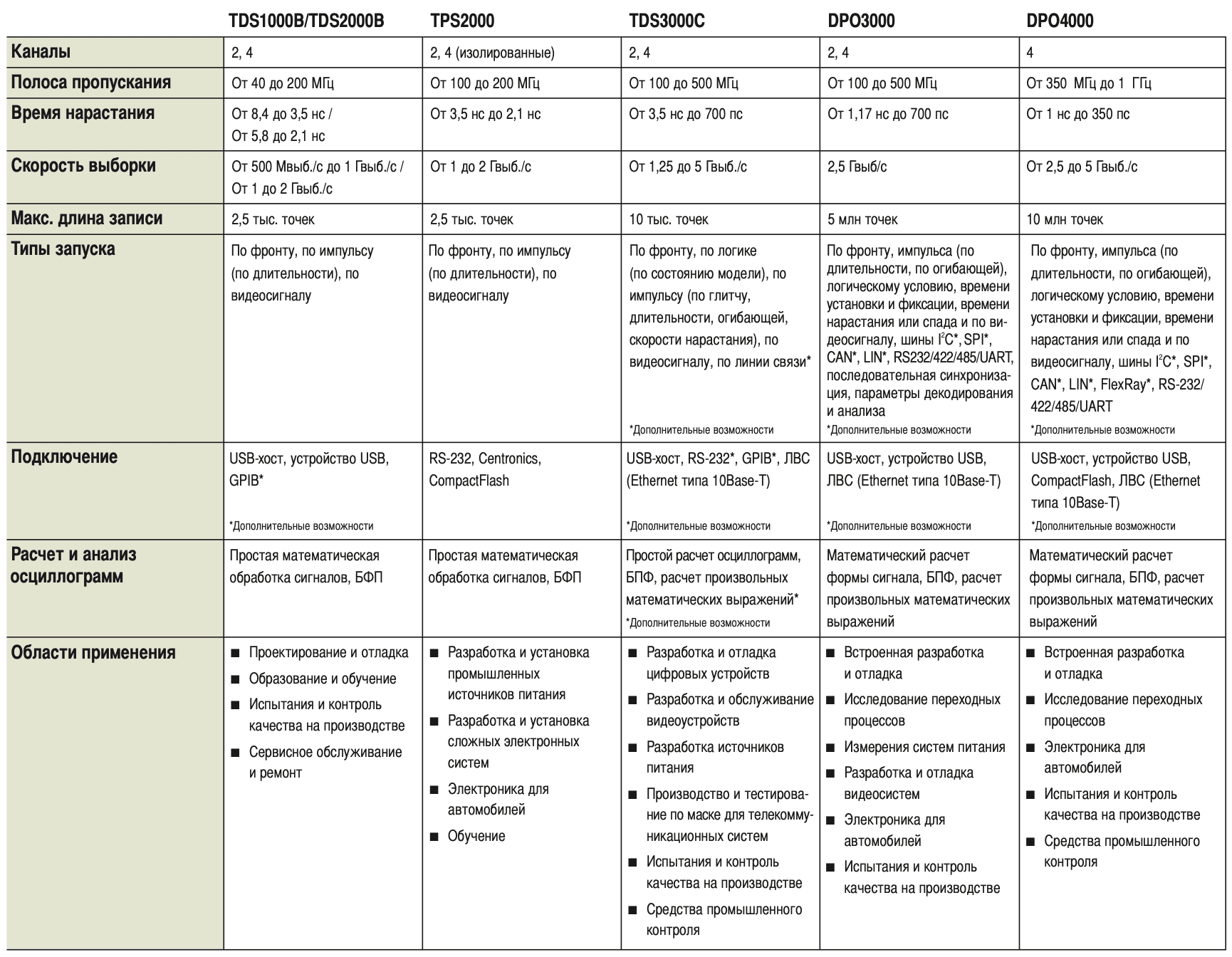

Вибір осцилографа. Серії TDS2000B, TPS2000, TDS3000C

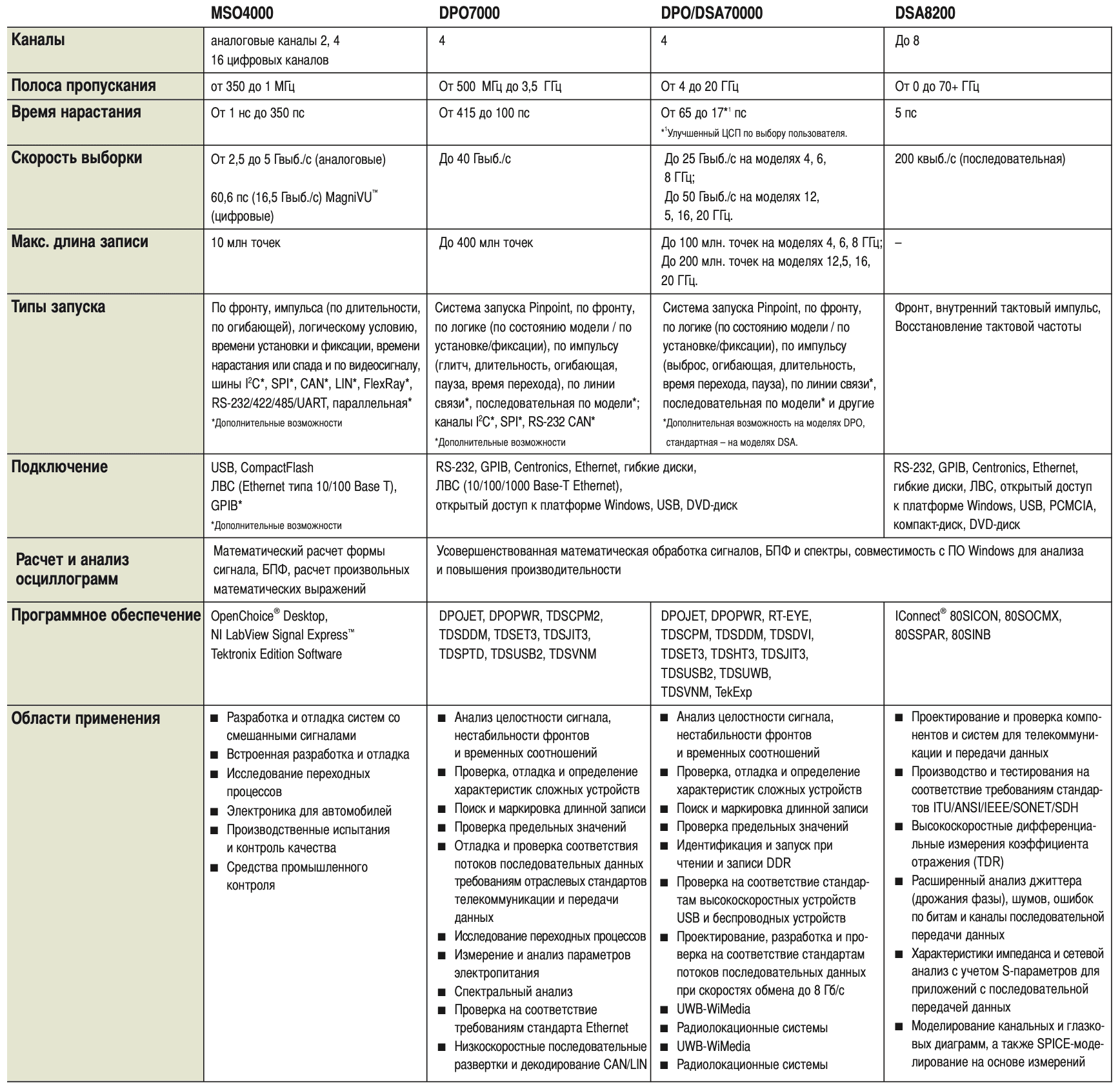

Вибір осцилографа. Серії MSO4000, DPO/DSA70000, DSA8200

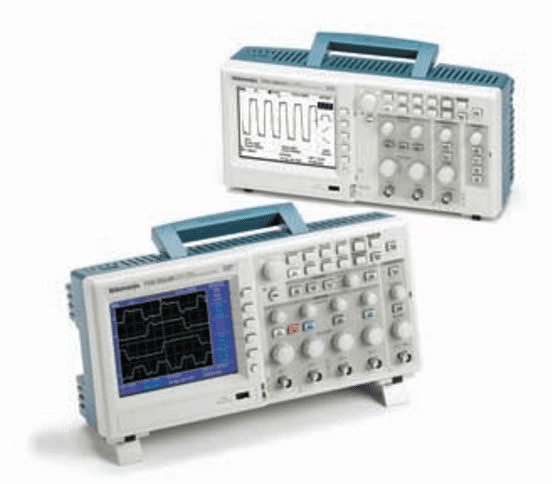

Осцилографи серії TDS1000B/2000B

Можливості та переваги

Смуга пропускання 40 МГц та 200 МГц
Частота вибірки до 2 Гвиб./с у реальному масштабі часу
2 або 4 канали
Знімні носії даних, що підключається через USB-порт на передній панелі
Безпроблемне з'єднання з ПК через USB-порт з програмним забезпеченням для ПК OpenChoice® та NI LabView Signal Express™ Tektronix Edition Software
Удосконалені способи запуску, у тому числі запуск за тривалістю імпульсу та відеосигналу з вибором рядка
БПФ є стандартною функцією для всіх моделей
11 автоматичних режимів вимірювань
Багатомовний інтерфейс користувача та контекстно-залежна довідка
Прямий друк на будь-якому принтері, який підтримує технологію PictBridge®, через USB-порт пристрою
Гарантія на весь термін служби (Є обмеження. Для ознайомлення з термінами та умовами відвідайте веб-сайт: www.tektronix.com/lifetimewarranty)

Області застосування

Розробка та налагодження
Навчання та тренінг
Виробниче тестування та контроль якості
Ремонт та обслуговування

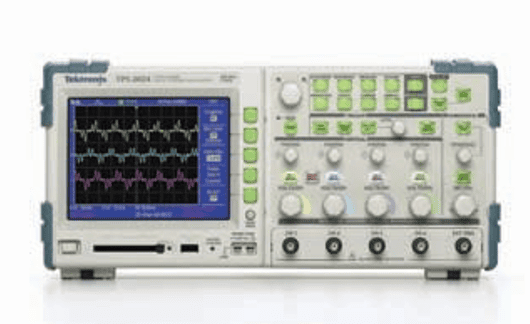

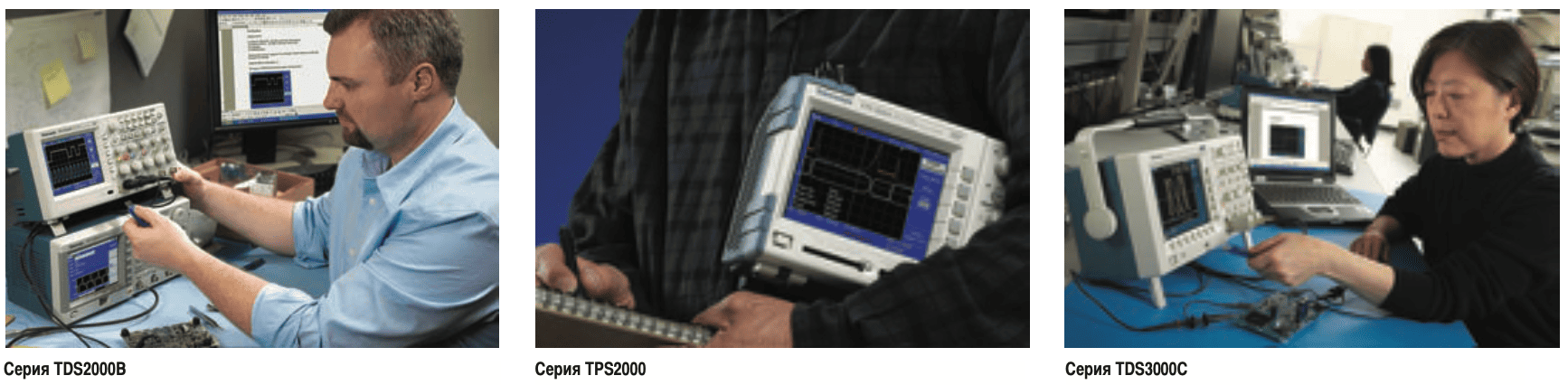

Осцилографи серії TPS2000

Можливості та переваги

Смуга пропускання 100 МГц та 200 МГц
Частота вибірки до 2 Гвиб./с у реальному масштабі часу
2 або 4 повністю ізольованих «плаваючих» каналів плюс ізольований зовнішній джерело синхронізації
До 8 годин безперервної роботи на батарейному живленні з «гарячою» заміною батарей
Додатково пропоноване потужне програмне забезпечення з найширшим спектром вимірювань живлення у своїй ціновій категорії
Швидке документування та аналіз вимірювань за допомогою програмного забезпечення OpenChoice®
11 автоматичних режимів вимірювань
Стандартне БПФ
Розширений вибір видів запуску для оперативного захоплення подій, що цікавлять
Багатомовний інтерфейс користувача
Зручне налаштування осцилографа відповідно до робочого середовища завдяки підсвіченим кнопкам меню та дисплею

Області застосування

Розробка, встановлення та обслуговування індустріальних систем живлення, а також усунення несправностей у їх роботі
Розробка, встановлення, обслуговування та ремонт складних електронних систем
Електроніка для автомобілів
Навчання та тренінг
Універсальне тестування

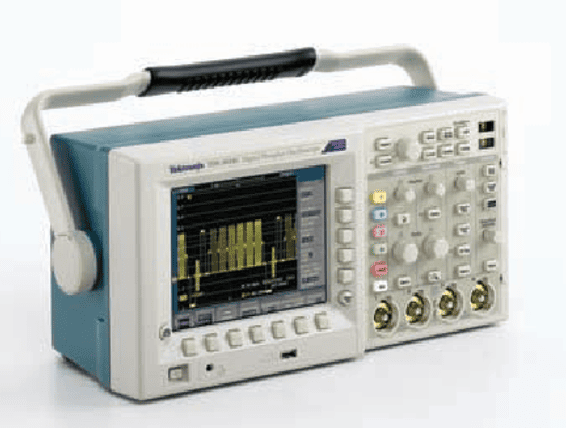

Осцилографи серії TDS3000C

Можливості та переваги

Смуга пропускання від 100 до 500 МГц
Частота вибірки до 5 Гвиб./с реальному масштабі часу
2 або 4 канали
Простота збереження та передачі результатів вимірювань на USB-пристроях
25 автоматичних режимів вимірювань
Стандартне БПФ
Багатомовний інтерфейс користувача
Режим WaveAlert для автоматичного виявлення аномалій осцилограми
Швидке документування та аналіз вимірювань за допомогою програмного забезпечення OpenChoice®
Портативна легка конструкція з додатковою батареєю для безперервної роботи протягом 3 годин без живлення від електромережі

Області застосування

Розробка та налагодження цифрових схем
Розробка та обслуговування відеопристроїв
Проектування систем живлення
Тестування телекомунікаційного обладнання з маски
Виробниче тестування
Навчання та тренінг
Універсальне тестування

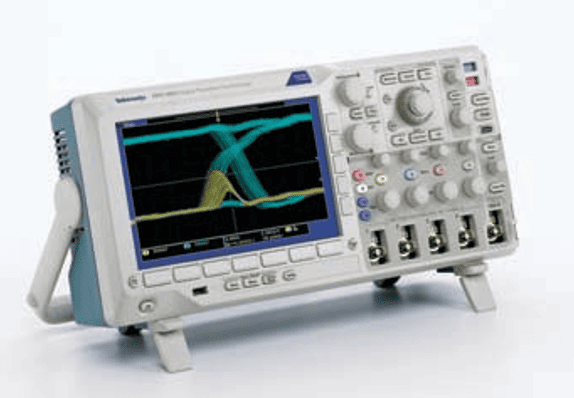

Осцилографи серії DPO3000

Можливості та переваги

Смуга пропускання від 100 до 500 МГц
Частота вибірки до 2,5 Гвиб.
2 або 4 канали
Довжина запису 5 млн крапок
Елементи керування Wave Inspector дозволяють легко виконувати пошук та переходи за довгими записами.
Послідовний запуск, аналіз та декодування для шин I2C, SPI, RS-232/422/485/UART, CAN та LIN
9 дюймовий (229 мм) широкоекранний дисплей WVGA дозволяє переглядати більше екранних даних по горизонталі.
Мала товщина (137 мм) вивільняє цінне місце на робочому столі
Порт USB Host на передній панелі та порти USB пристрою для простоти передачі, документування та аналізу даних на ПК
3апуск по сигналу HDTV та звичайному відеосигналу

Області застосування

Вбудована розробка та налагодження
Дослідження перехідних процесів
Вимірювання систем живлення
Розробка та налагодження відеосистем
Електроніка для автомобілів

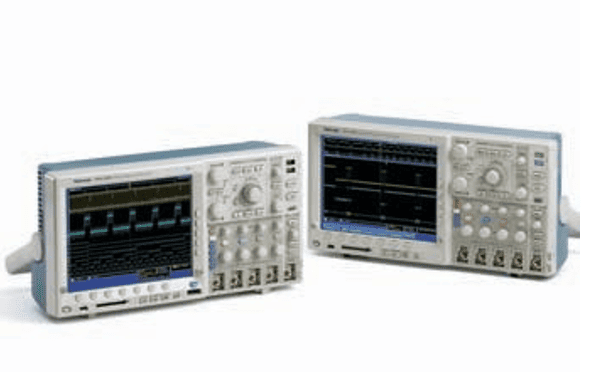

Осцилографи/Осцилографи змішаних сигналів серії DPO4000/серії MSO4000

Можливості та переваги

Смуга пропускання від 350 МГц до 1 ГГц
Частота вибірки до 5 Гвиб.
2 (Тільки для MSO4000) або 4 аналогових канали
16 повністю вбудованих цифрових каналів (Тільки для MSO4000)
Довжина запису 10 млн пікселів
Цифрова роздільна здатність тимчасових параметрів до 60,6 пс (16,5 Hвиб./с) (Тільки для MSO4000)
Елементи керування Wave Inspector дозволяють легко виконувати пошук та переходи за довгими записами.
Послідовний запуск, аналіз та декодування для шин I2C, SPI, RS-232/422/485/UART, CAN, LIN та FlexRay
Великий (264 мм) кольоровий дисплей XGA – достатньо місця для відображення на екрані до 20 кривих
Мала товщина (137 мм) вивільняє цінне місце на робочому столі
Порт USB Host на передній панелі, CompactFlash та порт USB пристрою для простоти передачі, документування та аналізу даних на ПК
3апуск по сигналу HDTV та звичайному відеосигналу
Конструкція цифрових пробників з колірним кодуванням полегшує підключення до пристрою, що тестується.

Області застосування

Розробка та налагодження вбудованих систем
Дослідження перехідних процесів
Вимірювання систем живлення
Розробка та налагодження відеосистем
Електроніка для автомобілів

ПРОДОВЖЕННЯ СЛІДУЄ…
