КАТАЛОГ ОБЛАДНАННЯ 2008: РІШЕННЯ В ОБЛАСТІ КОНТРОЛЬНО-ВИМІРЮВАЛЬНОЇ АПАРАТУРИ. ЧАСТИНА 1

Технологічні та прикладні рішення

Нові, більш швидкі технології, а також постійно мінливі стандарти постійно підвищують вимоги до розробки, що може затримати вихід продукту на ринок і збільшити витрати на розробку. Компанія Tektronix надає повнофункціональні рішення для обробки послідовних потоків даних, тестування цифрових радіочастотних сигналів та інших областей, які дозволяють інженерам проектувати сучасні продукти та забезпечити відповідність найновішим стандартам.

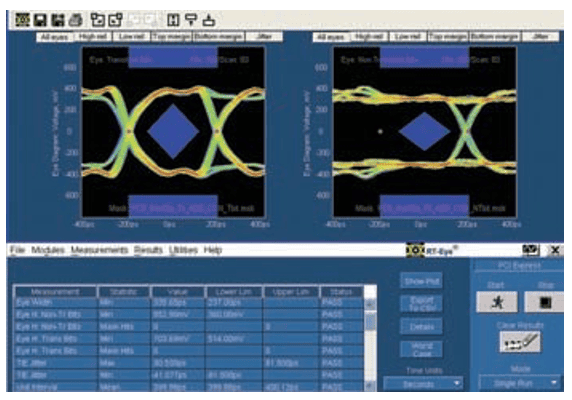

Інтерфейс PCI Express

Складні завдання проектування для інтерфейсу PCI Express вимагають швидкі та правильні відповіді на запитання

Вичерпний вбудований набір інструментів Tektronix – рішення для налагодження та перевірки цифрових схем, оцінка аналогових схем, сумісне програмне забезпечення та рішення для вимірювання параметрів пристроїв – дозволяє вирішувати складні завдання проектування швидко та ефективно. Наші рішення включають повну підтримку тестування на відповідність стандартам PCI Express 1.0 та 2.0 та тестування електричних параметрів за специфікацією PCI Express 3.0

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

■ Осцилографи серії DSA70000

■ Програмне забезпечення DPOJET для аналізу очкових індикаторних діаграм та джиттера

■ Стробоскопічний осцилограф DSA8200 з модулем 80E08

■ Програмне забезпечення IConnect S-parameters та Z-Line (80SSPAR)

Пробники:

■ Система диференціальних пробників SMA серії P7300SMA

■ Диференціальні пробники P7300 та пробники TriMode серії P7500

■ Рефлектометричні пробники P80318 TDR

Логічні аналізатори:

■ Серія TLA7000

■ Модуль аналізатора сигналів послідовної передачі даних TLA7Sxx

■Програмне забезпечення для приладів серії TLA версії 5.1 або пізніших версій та програмне забезпечення для дизасемблювання протоколів

Генератори сигналів:

■ Генератор сигналів довільної форми AWG7000

■ Серія AFG3000

Аналізатори спектру:

■ Серія RSA6000A

Інтерфейс HDMI

Повне рішення щодо перевірки сумісності HDMI для CTS V1.3b

Використовуючи передові рішення з перевірки HDMI, починаючи з появи першої специфікації HDMI, компанія Tektronix розробила вже третє покоління вбудованого тестового рішення, призначеного задоволення вимог специфікації CTS V1.3b і надає повне, гнучке і економічно вигідне рішення.

Специфікація додає формати зображення з більш високою роздільною здатністю, включаючи 1080P, з більш глибоким кольором та зі швидкістю послідовної передачі даних до 3,4 Hб/с. Незалежно від того, чи працюєте ви з рішенням для джерела, кабелю або приймача, тестування за сьогоднішньою специфікацією HDMI гарантує якість та функціональну сумісність. Компанія Tektronix надає всі необхідні рішення щодо перевірки сумісності з HDMI.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

■ Серія DPO70000 із програмним забезпеченням TDSHT3 для перевірки сумісності

■ Стробоскопічний осцилограф DSA8200

■ Програмне забезпечення 80SSPAR для вимірювання TDR та S-параметрів

■ Модуль синхронізації за послідовним шаблоном 80A06 1

■ Програмне забезпечення 80SJNB для аналізу джиттера

Пробники:

■ Диференціальний пробник P7313SMA

Генератори сигналів:

■ Генератор сигналів довільної форми AWG7102

■ DTG5334 з DTGM30

Контрольне обладнання:

■ TPA-P та TPA-R

Інтерфейс DisplayPort

Потужне ефективне рішення для складних завдань вимірювання сумісності із DisplayPort

DisplayPort – це інтерфейс цифрових дисплеїв наступного покоління, призначений для дисплеїв з більш високими характеристиками та забезпечує високу швидкість передачі даних при невеликій кількості ніжок мікросхеми. З цією новою архітектурою також привносяться нові складні завдання, пов'язані з можливістю взаємодії та сумісністю, які вам належить вирішити. Вичерпний набір інструментальних засобів компанії Tektronix – програмне забезпечення для перевірок на відповідність та правильності функціонування передавачів, приймачів та кабелів – дозволяє швидко та ефективно вирішувати складні завдання, що виникають у процесі розробки.

Рекомендовані продукти:

Перевірки передавачів:

■ Осцилографи серії DPO/DSA70000

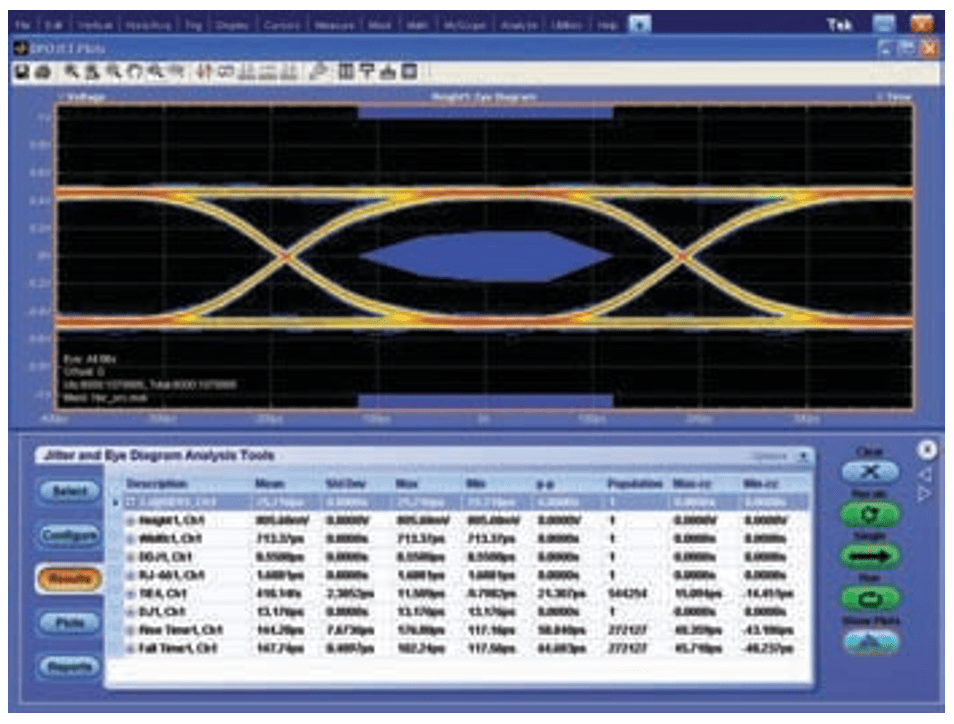

■ DPOJET – програмне забезпечення для аналізу очкових діаграм та джиттера

■ Пробники P7380SMA

■ Пристосування TPA-P та TPA-Rі

Перевірки приймачів:

■ Генератор сигналів довільної форми AWG7102

■ Осцилографи серії DPO/DSA70000

■ DPOJET – програмне забезпечення для аналізу очкових діаграм та джиттера

■ Пристосування TPA-P та TPA-R

■ Атенюатори

Перевірки кабелів (активні та пасивні):

■ Стробоскопічний осцилограф DSA8200

■ Модуль TDR 80A04

■ Модуль синхронізації за послідовним шаблоном 80A06

■ Програмне забезпечення 80SSPAR для рефлектометричних вимірювань та вимірювань S-параметрів

■ Програмне забезпечення 80SJNB для аналізу джиттера

■ Пристосування TPA-P та TPA-R

Інтерфейс Serial ATA

Потужний інструментарій для автоматичних перевірок на відповідність стандарту Serial ATA заощаджує час та сили

Інтерфейс Serial ATA забезпечує швидкість передачі даних, починаючи з 1,5 Hбіт/с, що підвищилася спочатку до 3,0 Hбіт/с, а потім до 6,0 Hбіт/с. За швидкістю передачі 1,5 Hбіт/с, 3,0 Hбіт/с і 6,0 Hбіт/с варіанти інтерфейсу SATA діляться на покоління – GEN I, GEN II і GEN III відповідно. Повний комплект вбудованих інструментів Tektronix дозволяє швидко та ефективно вирішувати складні завдання. Повністю автоматизоване рішення TekExpress, що запускається буквально однією кнопкою, виконує всі необхідні вимірювання SATA MOI для передавача, приймачі та каналу.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення:

Осцилографи серії DSA70000
Програмне забезпечення TekExpress для автоматичної перевірки на відповідність стандарту SATA
Програмне забезпечення TDSRTEye для аналізу та перевірки послідовних потоків даних на відповідність стандартам
Програмне забезпечення TDSJIT3 для вимірювання та аналізу джиттера
Програмне забезпечення для перевірки відповідності очкових індикаторних діаграм стандарту SATA
Стробоскопічний осцилограф серії DSA8200
Програмне забезпечення 80SSPAR для рефлектометричних вимірювань та вимірювань S-параметрів

Пробники:

Диференціальні пробники P7313SMA

Генератори сигналів:

Генератор сигналів довільної форми AWG7102

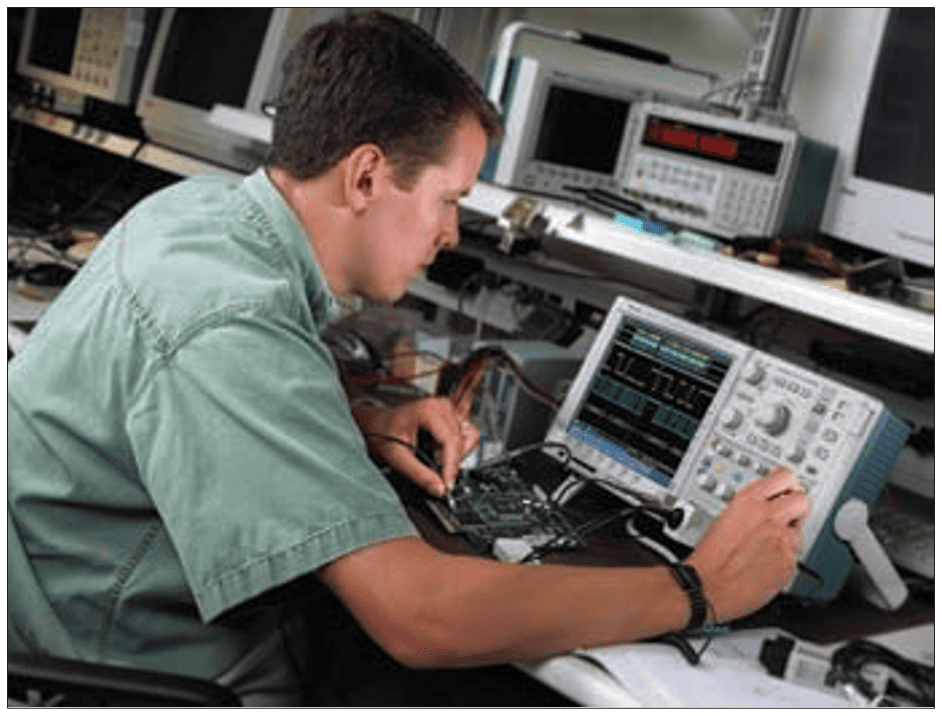

Шини I2C, CAN, LIN, FlexRay

Складні завдання проектування для пристроїв з інтерфейсом PCI Express потребують точних відповідей

У більшості вбудованих систем використовуються послідовні шини, такі як I2C, SPI, RS-232/422/485/UART, CAN, LIN та FlexRay. На послідовній шині в одному сигналі може міститися інформація про адресу, управління, даних і тактовий сигнал. Складність цього сигналу є для інженерів-розробників значними труднощами при налагодженні. Необхідні нові прилади із вбудованим послідовним запуском, декодуванням протоколу та можливостями для виконання повного аналізу.

Рекомендовані продукти:

Осцилографи та прикладне програмне забезпечення::

Осцилографи серій DPO4000 та MSO4000
DPO4AUTO – модуль послідовного запуску та аналізу автомобільних послідовних шин (CAN та LIN)
DPO4AUTOMAX – модуль послідовного запуску та аналізу автомобільних послідовних шин (CAN, LIN та FlexRay)
DPO4EMBD – модуль послідовного запуску та аналізу послідовних шин для вбудованих систем (I2C та SPI)
DPO4COMP – модуль послідовної синхронізації та аналізу комп'ютерних послідовних шин (RS-232/422/485/UART)
Осцилограф серії DPO7000
Програмне забезпечення DPOJET для аналізу очкових індикаторних діаграм та джиттера – редакція Advanced
Програмне забезпечення DPOJET для аналізу очкових індикаторних діаграм та джиттера – редакція Essentials
Програмне забезпечення TDSVNM для аналізу низькошвидкісних послідовних шин включає запуск, декодування та аналіз для шин CAN/LIN
Програмне забезпечення MTM Mask Testing для стандартів послідовної передачі (до 1,5 Hб/с)

Пробники:

Диференціальні пробники серій TDP0500 та TDP1000

Логічні аналізатори:

Серії TLA5000B та TLA7000 з пакетами підтримки процесор/шина

Генератори сигналів:

Генератор сигналів довільної форми серії AWG5000
Генератор сигналів довільної форми серії AFG3000

Комп'ютерна пам'ять

Швидке створення покращеної системи пам'яті завдяки правильному вибору приладів.

Щоб дотримуватись умов розробки, які стають дедалі жорсткішими, конструкторам доводиться оптимізувати тестування систем пам'яті. Щоб досягти успіху в таких непростих умовах, потрібен широкий спектр рішень з тестування FB-DIMM та DDR2/3. Ці рішення включають осцилографи реального часу з відповідними пробниками, стробоскопічні осцилографи та логічні аналізатори (з дешифратором Nexus Technology LAI та модулями NEXVu FB-DIMM). Комбінація цих приладів дозволяє реалізувати покращену систему пам'яті та зробити це швидше.

Рекомендовані продукти:

Логічні аналізатори:

■ Серія TLA7000

Осцилографи:

■ Осцилограф серії DPO/DSA70000

■ Опція аналізу пам'яті DDR (опція DDRA)

Пробники и принадлежности:

■ Диференціальні пробники P7500 TriModeTM

■ Диференціальні пробники P7313/P7313SMA

■ Диференціальні пробники P7380A/P7380SMA

■ Диференціальний пробник P7360A

■ Пробники P8018 / Диференціальні пробники TDR P80318
