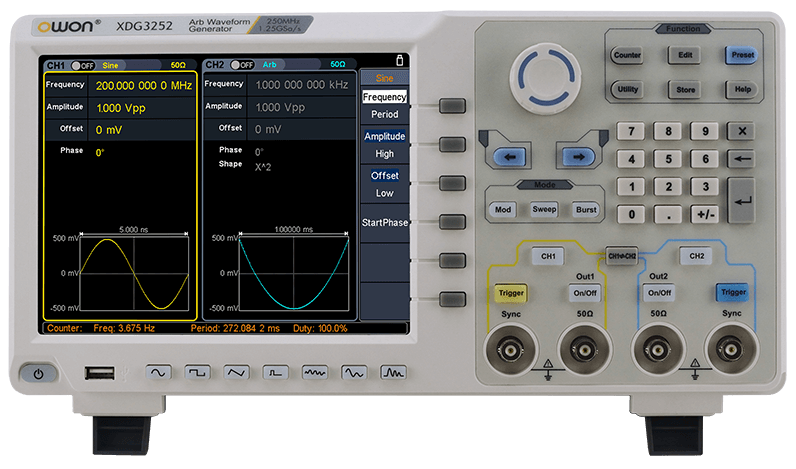

Генератори довільних форм сигналів від OWON Новинки передових технологій

Модель

XDG3252

XDG3202

XDG3162

XDG3102

XDG3082

Канали

2

Частота сигналів

250MHz

200MHz

160MHz

100MHz

80MHz

Вибірка

1.25GSa/s

Дозвіл по вертикалі

14 bits

Форми сигналів

Стандартні

синусоїда, квадрат, імпульс, пилкоподібні, шуми, гармоніки

Довільні

Експоненційний фронт наростання/падіння імпульсу, sin(x)/x, покрокова хвиля та багато інших.
Всього 150 вбудованих форм сигналів та визначені користувачем довільні сигнали

Частота (роздільна здатність 1μHz)

Синусоїда

1μHz - 250MHz

1μHz - 200MHz

1μHz - 160MHz

1μHz - 100MHz

1μHz - 80MHz

Квадрат

1μHz - 50MHz

1μHz - 40MHz

1μHz - 30MHz

Імпульс

1μHz - 25MHz

Рампа

1μHz - 5MHz

Гармоніка

1μHz - 125MHz

1μHz - 100MHz

1μHz - 80MHz

1μHz - 50MHz

1μHz - 40MHz

Шум

120MHz (-3dB, типовий)

Довільні сигнали

Вбудовані форми: 1uHz – 15MHz
визначені користувачем форми: 1uHz - 50MHz

Точність

±1ppm, 0°C - 40°C

Амплітуда

При 50Ω навантаженні

1mVpp - 10Vpp (≤40MHz); 1mVpp - 5Vpp (≤80MHz)
1mVpp - 2.5Vpp (≤120MHz); 1mVpp - 1Vpp (≤250MHz)

При відкритому ланцюгу або за високої шкали Z

2mVpp - 20Vpp (≤40MHz); 2mVpp - 10Vpp (≤80MHz);
2mVpp - 5Vpp (≤120MHz); 2mVpp - 2Vpp (≤250MHz)

Розширення

1mV або 4 digits

Зміщення

За постом. струму

Діапазон (50Ω)

±(5 Vpk - Amplitude Vpp/2)

Діапазон (високий-Z, відкритий ланцюг)

±(10 Vpk - Amplitude Vpp/2)

Точність

±(1% від установки + 1mV + Amplitude Vpp x 0.5%)

Розширення

1mV або 4 цифри

Навантаження по опору

50Ω (стандартне)

Точність

±(1% від установки + 1 mVpp) (стандартне, 1kHz синусоїда, 0V зміщення)

Спектральна чистота синусоїди

Стандартне гармонійне спотворення (0dB)

DC - 1MHz: <-65dBc
1MHz - 10MHz: <-60dBc
10MHz - 120MHz: <-50dBc
120MHz - 200MHz: <-45dBc

Загальне гармонійне спотворення

＜0.05 %, 10 Hz to 20 kHz, 1 Vpp

Підроблений (не-гармонічний),
Звичайний (0dB)

≤10MHz: <-70dBc
>10MHz: <-70dBc + 6dB/ octave

Фазовий шум
Звичайний (0 dBm, 10 kHz відхилення)

10MHz: ≤-110dBc/Hz

Квадрат

Час наростання/падіння

<5ns

Перевищення

<3%

Робочий цикл

50.0% (фіксований)

Джіттер (rms)

300ps + 100ppm

Імпульс

Ширина імпульсу

12ns - 996875s

Провідний/кінцевий час краю

≧7ns

Перевищення

<3%

Джіттер (rms)

300ps + 100ppm

Рампа

Лінійність

≤1% пікового вихідного значення (typical, 1kHz, 1 Vpp, 50% symmetry)

Симетричність

0% to 100%

Гармоніки

Порядок гармоніки

≤16

Тип гармоніки

even, odd, all, user

Амплітуда гармоніки Амплітуда

Може бути виставлено для всіх типів гармонік

Фаза гармоніки

Довільні сигнали

Довжина хвилі

2 points - 1M points

Дозвіл по вертикалі

14 bits

Мінімальний час наростання/падіння

<7ns

Джіттер (rms)

3ns

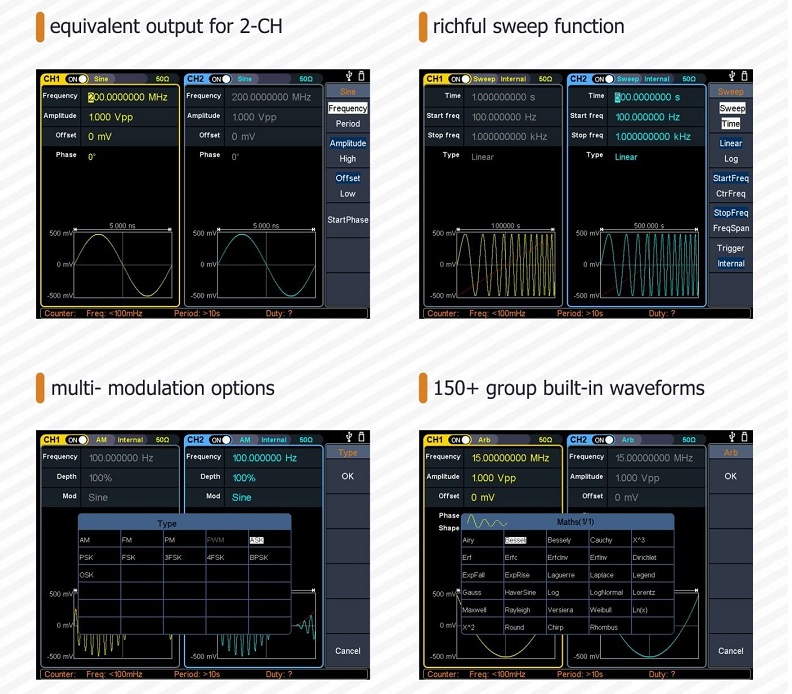

Модуляція

Тип

AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, розгортка та імпульсний тип

AM

Несуча форма хвилі

синусоїда, квадрат, рампа довільна (крім DC)

Джерело

внутрішній/зовнішній

Модулююча форма хвилі

sine, square, ramp, noise, and arbitrary

Глибина

0.0% – 100.0%

Частота модуляції

2 mHz – 100 kHz

FM

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

internal/external

Модулююча форма хвилі

синусоїда, квадрат, рампа, шум, довільна

Частота модуляції

2 mHz – 100 kHz

PM

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

internal/external

Модулююча форма хвилі

sine, square, ramp, noise, and arbitrary

Спотворення по фазі

0 ° - 180 °

Частота модуляції

2 mHz – 100 kHz

PWM

Несуча форма хвилі

pulse

Джерело

internal/external

Модулююча форма хвилі

sine, square, ramp, noise, and arbitrary

Спотворення по ширині

0 ~ minimum (pulse duty ratio, 100% - pulse duty ratio)

Частота модуляції

2 mHz – 100 kHz

FSK/3FSK/4FSK

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

internal/external

Модулююча форма хвилі

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

PSK

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

внутрішній/зовнішній

Модулююча форма хвилі

square with 50% duty cycle

Ключова частота

2 mHz - 1MHz

OSK

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

internal

Час осциляції

square with 50% duty cycle

Ключова частота

2 mHz - 1MHz

ASK

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

internal/external

Модулююча форма хвилі

square with 50% duty cycle

Ключова частота

2 mHz - 1MHz

BPSK

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Джерело

внутрішній

Модулююча форма хвилі

Квадрат із 50% робочого циклу

Ключова частота

2 mHz - 1MHz

Розгортка

Несуча форма хвилі

sine, square, ramp, and arbitrary (except DC)

Тип

Лінійний, реєстраційний

Напрям

Вгору і вниз

Час розгортки

1 ms to 500s, ± 0.1%

Джерело тригера

internal, external, and manual

Імпульс

Форма сигналу, що несе

sine, square, ramp, pulse, і arbitrary (except DC)

Рахунок імпульсів

1 to 50,000 period, infinite, gating

Внутрішній період

10 ns - 500 s

Закрите джерело

Зовнішній тригер

Лічильник частоти

Функція

Частотний період, + щирість, - ширина, + робочий цикл -робочий цикл

Частотний діапазон

100mHz - 200MHz

Роздільна здатність за частотою

7 цифр

Вхід вихід

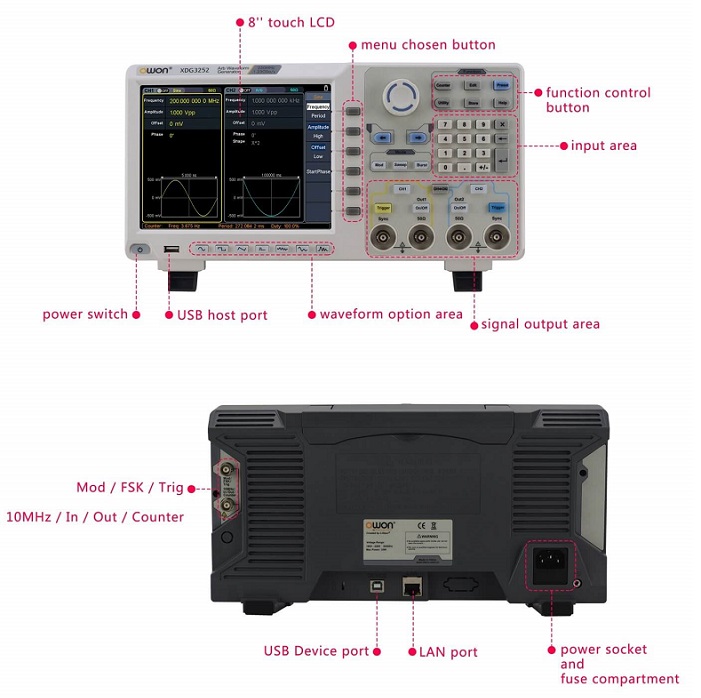

Дисплей

8”800 x 600 pixels сенсорний екран РКІ

Тип

Лічильник частоти, зовнішній вхід модуляції,
зовнішній вхід синхронізації,
зовнішній вхід опорного тимчасового сигналу

Комунікаційні інтерфейси

USB вбудований, USB зовнішній, LAN

Розміри (W×H×D)

340 x 177 x 90 (мм)

Вага (без упакування)

2.50kg
