АНАЛІЗАТОР СПЕКТРА РЕАЛЬНОГО ЧАСУ SA2600 ЧАСТИНА 1

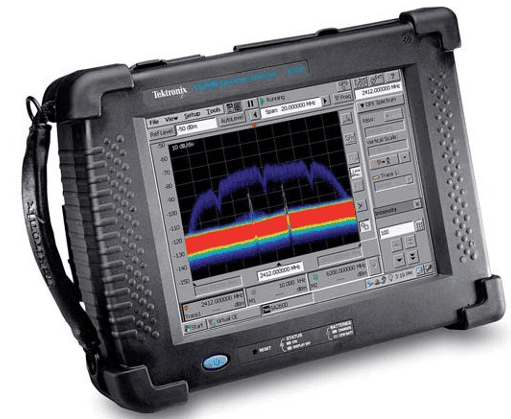

Портативний аналізатор спектру реального часу SA2600 ідеально підходить для широкого кола додатків, від невеликих ремонтних майстерень до вимірювання спектрального перешкод у польових умовах. Завдяки технології відображення спектра в реальному часі DPX™ аналізатор SA2600 пропонує практичні рішення для виявлення короткочасних перехідних процесів, що вислизають від звичайних спектраторів аналізаторів і векторних аналізаторів сигналу. Компактність приладу істотно полегшує застосування його в лабораторіях, а міцність і можливість роботи від батарей робить його дуже зручним у польових умовах, при цьому він має найбільший у своєму класі дисплей. Готовий до роботи в польових умовах, міцний, що має надзвичайно низьке середнє значення власних шумів (DANL), широкий динамічний діапазон, вільний від паразитних складових (SFDR), низький фазовий шум і забезпечує просте підключення до локальної мережі SA2600 ідеально підходить для спектральних вимірювань загального характеру .

Портативний аналізатор спектру з технологією DPX™ забезпечує живе уявлення радіочастотного спектру:

• 100% ймовірність захоплення перехідних процесів із мінімальною тривалістю 500 мкс
• Швидке виявлення короткочасних та неперіодичних сигналів у польових умовах
• Міцна конструкція, оптимізована для роботи в польових умовах

Можливості та переваги

Виявлення

• Революційна технологія обробки спектру DPX™ створює інтуїтивно зрозуміле зображення живого РЧ сигналу, використовуючи різні кольори в залежності від частоти появи сигналу, і відображаючи 2500 спектрів за секунду зі 100% ймовірністю захоплення перехідних процесів з мінімальною тривалістю 500 мкс
• Діапазон вхідної частоти від 10 кгц до 6,2 ГГц охоплює практично всі сучасні джерела сигналу
• Неперевершена можливість виявлення сигналів з дуже малими рівнями за рахунок середнього рівня власних шумів -153 дБм при роздільній здатності 10 Гц

Локалізація

• Виявлення сигналів за межами приміщень та нанесення результатів вимірювання на карту за допомогою вбудованого GPS приймача
• Виявлення сигналів у будівлях із застосуванням інтерфейсу Вказати-Пройти-Вказати на основі карток
• Вбудована мапа дозволяє оперативно аналізувати складні проблеми.

Готовий до роботи у польових умовах

• Характеристики настільного аналізатора спектра в міцному портативному приладі, що працює від батарей
• Інтуїтивний інтерфейс із сенсорним екраном на основі Windows CE, спеціально призначений для роботи в польових умовах
• Дисплей з підсвічуванням, що добре читається при прямому сонячному освітленні
• Тривала робота від акумулятора з можливістю гарячої заміни

SA2600 має багато зручних функцій, таких як візуальні та звукові індикатори рівня сигналу, нанесення результатів вимірювань на карту за допомогою вбудованого приймача GPS з векторами напрямку, що полегшують виявлення джерел випромінювання.

Маючи 100% ймовірність захоплення сигналів тривалістю від 500 мікросекунд та кристально чистими спектрограмами, SA2600 ідеально підходить для дослідження радіочастотного спектру, нанесення рівнів сигналу на карту та для вирішення спорів, пов'язаних із спектральними перешкодами. Це відмінний прилад для інженерів, зайнятих попереднім аналізом перед розгортанням мережі, нанесенням рівнів сигналу на карту або діагностикою перешкод, а також контролюючих органів, яким потрібні портативні прилади, придатні для вимірювання параметрів сучасних радіочастотних систем.

SA2600 призначений для виконання вимірювань загального характеру в польових умовах у широкому діапазоні частот із різними типами модуляції. Він обладнаний великим сенсорним екраном, який забезпечує швидке налаштування та масштабування зображення, підвищуючи ефективність роботи у широкому діапазоні частот. SA2600 поєднує технічні характеристики настільного аналізатора та інноваційні технології, такі як DPX™ і GPS, причому за доступною ціною.

Виявлення

Запатентована технологія відображення спектру DPX™ показує живе кольорове зображення спектру в частотній області, дозволяючи миттєво оцінити стабільність вашої схеми або побачити збій у момент появи. Алгоритм обробки живого спектру РЧ виконує аналіз перехідних процесів у реальному масштабі часу. Швидкість відображення до 2500 спектрів за секунду дозволяє захоплювати перехідні процеси з мінімальною тривалістю 500 мкс. Це дає значні переваги порівняно з методом свіпірування. Події маркуються різним кольором залежно від частоти появи, дозволяючи глибоко аналізувати поведінку переривчастих сигналів.

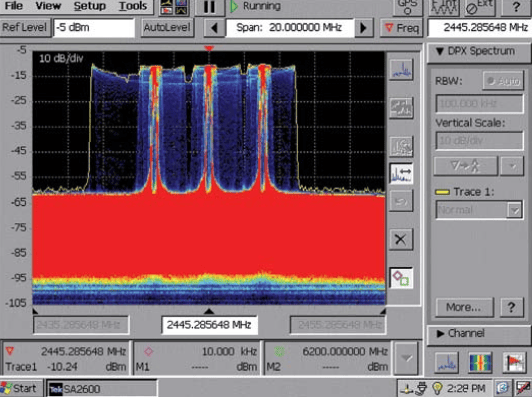

Рисунок 1 - Технологія DPX дозволяє відобразити три стрибкоподібні частоти, що перебудовуються.

Сканування РЧ спектру дозволяє виявити наявність джерел сигналу певній зоні. Нові сигнали великої потужності зазвичай піддаються подальшому аналізу. Тим не менш, слабкі сигнали теж можуть становити інтерес, особливо якщо вони розташовані в безпосередній близькості від сильних сигналів. Особливий інтерес представляють сигнали, що знову з'явилися в спектрі. Сигнали можна зберегти як зразок, а потім аналізувати відхилення від цього зразка за допомогою функцій математичної обробки кривих. SA2600 суттєво спрощує аналіз за рахунок швидкого поділу сигналів на слабкі, пакетні, скачущі, з тимчасовим мультиплексуванням або псевдовипадковими. Функція спектрального аналізу з урахуванням швидкого перетворення Фур'є дозволяє побачити справжню форму сигналу, навіть сигналів пакетного характеру. Можливе автоматичне створення масок з урахуванням раніше отриманих кривих. Можна порівняти цю маску з поточною кривою та при виявленні відхилень, занести криву до журналу. І, нарешті, поставивши спектрограму на паузу, можна прокручувати її вздовж осі часу та розглядати результати.

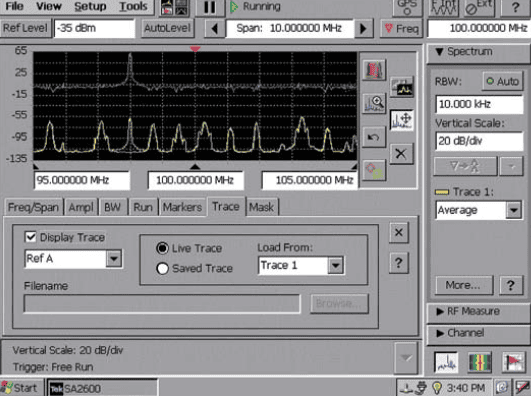

Рисунок 2 - Функції математичної обробки кривих виділяють сигнали, які відсутні в еталонному спектрі

Локалізація

Після виявлення сигналу SA2600 пропонує добре зарекомендували себе засоби для його локалізації. Для сигналів, які легко виявити, індикатор рівня виводить звуковий тон, висота якого залежить від потужності, що приймається. Користувач може просто направити антену у бік максимального рівня прийому. Це дозволяє вести пошук, дивлячись навколо, а не на екран.

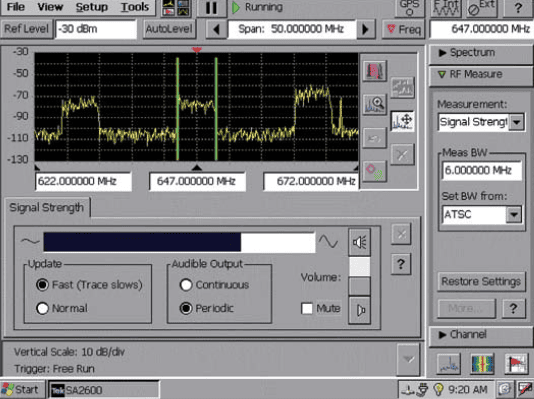

Рисунок 3 - Індикатор рівня сигналу дозволяє точно визначити напрямок

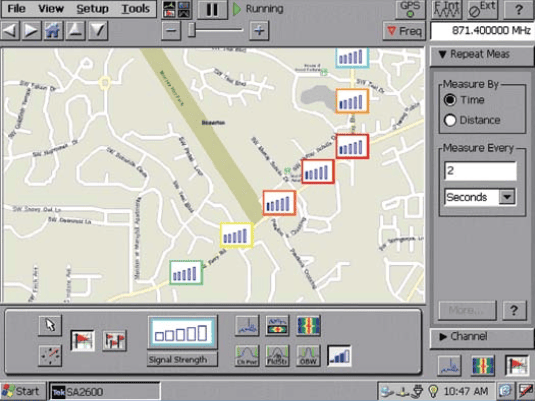

Рисунок 4 - Колірне кодування прискорює аналіз у польових умовах

Для інших сигналів, наприклад, слабких або таких, які зазнали багаторазового переображення, SA2600 пропонує картографічні засоби, що полегшують пошук джерела сигналу. Карти можна конвертувати із різних форматів за допомогою комп'ютерної програми iMap Converter. Можливий безпосередній запис рівня сигналу та нанесення на карту стрілок, що вказують напрямок максимальної інтенсивності сигналу. Закінчивши роботу, ви отримуєте повний запис усіх виміряних параметрів.

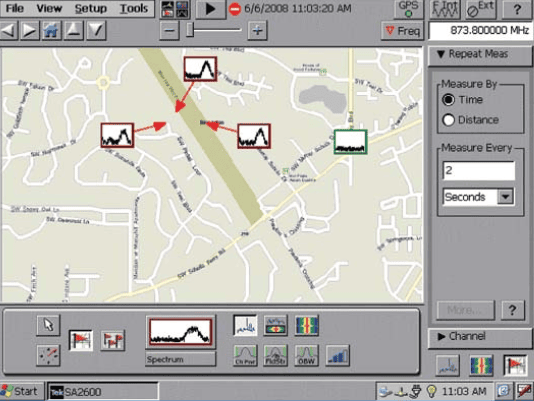

Рисунок 5 - Локалізація перешкод картографічними засобами

Аналіз нанесених на карту сигналів дозволяє швидко визначити координати джерела сигналу, пошук якого іншими способами було б утруднено. Криві можуть наноситися на картку вручну або автоматично. Для запису часу та положення сигналів під час переміщення приладу можна використовувати вбудований GPS-приймач.

Картографічні функції працюють і всередині приміщень. Використовуючи унікальний інтерфейс типу "вказати-пройти-вказати", користувач може відзначити на карті початкову точку збору даних. Потім аналогічним способом записується кінцеве положення. SA2600 реєструє дані в першій зазначеній точці і слідує по прямій лінії до кінцевої точки. Потім він відображає результати вимірювань, рівномірно розташовуючи їх між цими двома точками.

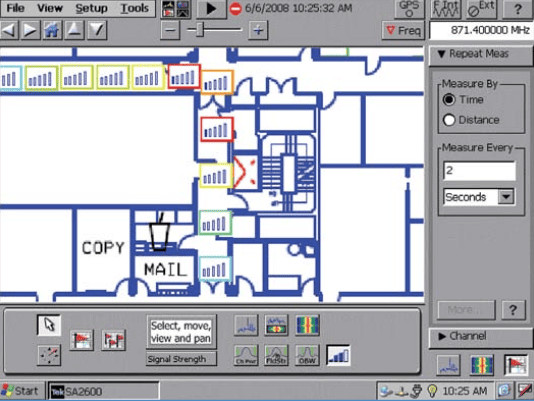

Рисунок 6 - Нанесення сигналів на карту всередині приміщення

Готовий до роботи у польових умовах

SA2600 може швидко сканувати РЧ спектр та виявляти джерела перешкод за допомогою добре перевірених засобів пошуку сигналів. Органи керування приладом розташовані так, щоб знизити ймовірність помилки оператора навіть під час вирішення складних завдань.

Прилад не заважає працювати. Інтерфейс із сенсорним екраном на основі Windows CE спеціально призначений для підвищення продуктивності та полегшення навігації. Тоді як інші рішення найчастіше вимагають автономної обробки в картографічних програмах, SA2600 має вбудований GPS-приймач і засоби картографії, що підвищують ефективність локалізації джерел перешкод. Винятково міцний гумовий корпус з магнієвого сплаву розрахований на роботу в жорстких польових умовах і може витримувати падіння та інші жорсткі механічні дії. З додатковою змінною батареєю SA2600 забезпечує понад п'ять годин безперервної роботи в режимі вимірювання спектра. Функція гарячої заміни батарей значно подовжує час автономної роботи, оскільки батареї можна по черзі замінювати.

Технічні характеристики

Аналіз та моніторинг сигналів

Демодуляція АМ: Забезпечує відтворення звуку після демодуляції вибраного користувачем сигналу

Частота вимірювання: Як вибрано раніше

Мінімальний рівень вхідного сигналу, типовий: -100 дБм

Смуга вимірювання звуку: 8 кГц

Демодуляція ЧС: Забезпечує відтворення звуку після демодуляції вибраного користувачем сигналу

Частота вимірювання: Як вибрано раніше

Мінімальний рівень вхідного сигналу, типовий: -100 дБм

Максимальна девіація сигналу: до 100 кГц

Смуга вимірювання звуку: 8 кГц, 15 кГц, 75 кГц чи 200 кГц

Максимальна смуга вихідного звукового сигналу: 15 кГц

Індикатор рівня сигналу: Візуальна та звукова індикація рівня вибраного користувачем сигналу

Рівень вхідного сигналу: -120 дБм, мінімум

Частота вимірювання: Як вибрано раніше

Смуга вимірювання: До 20 МГц, залежить від смуги огляду та роздільної здатності за частотою

Тип тонального сигналу: Зі змінною швидкістю писку або зі змінною частотою

Швидкість оновлення, типова: 10 разів на секунду

Кліматичні характеристики

Температура

Робоча: від 0 до +50 °C, номінальна, від –10 до +50 °C, типова

Зберігання: від –40 °C до +60 °C

Зазначена вище температура може змінюватись в залежності від встановлених опцій:

літій-іонні батареї: заряд від 0 °C до +45 °C, зберігання від -20 °C до +60 °C

Відносна вологість

Робота та зберігання: від 5 до 95 % за температури до +30 °C, від 5 до 45 % за температури від +30 °C до +50 °C, без конденсації

 Висота над рівнем моря

Робоча: до 4600 метрів Зберігання: до 12192 метрів

ПРОДОВЖЕННЯ СЛІДУЄ…
