Як здійснюється перевірка опору ізоляції

Програма профілактичного обслуговування, що виявляє небезпечні витоку в ізоляції проводів, може мінімізувати ризики, пов'язані з електроживленням на виробничому підприємстві та запобігти виробничим простоям.

Промислові підприємства стикаються із ризиком позапланових зупинок, які можуть суттєво вплинути на виробництво та рентабельність. Для мінімізації цього ризику важливо впровадити програму профілактичного обслуговування (ППО).

Вимір опору ізоляції — важливий аспект ППО, особливо для численних двигунів, що використовуються на виробничих підприємствах. Регулярне вимірювання опору ізоляції та аналіз історичних даних дозволяють заздалегідь виявити потенційні несправності.

Ця стаття може бути посібником з перевірки опору ізоляції для забезпечення безперебійної роботи обладнання.

Типи обладнання

Розглянемо такі типи обладнання, які зазвичай зустрічаються на виробничих підприємствах, та їх значення у повсякденній роботі, на яку можна отримати користь із перевірки опору ізоляції та аналізу історичних даних:

1. Насоси.

2. Конвеєри.

3. Компресори.

4. Вентилятори.

5. Змішувачі.

6. Дробарки.

7. Системи опалення, вентиляції та кондиціювання повітря.

8. Холодильні установки.

Важливість випробування опору ізоляції

Ізоляційне покриття двигунів з часом зношується. Такі фактори, як вологість та забруднення, також можуть призвести до передчасного виходу двигуна з ладу.

Виявлення погіршення ізоляції електромеханічного обладнання є важливим для запобігання відмов двигунів і подальших виробничих втрат. Включаючи регулярні перевірки ізоляції у графік профілактичного обслуговування, можна виявити проблеми та запобігти несподіваним відключенням.

Як це працює

Випробування опору ізоляції допомагає виявити витоку в ізоляції проводів, які можуть бути небезпечними та дорогими. Згодом опір ізоляції поступово зменшується, вказуючи на нормальне зношування. Однак раптові падіння та відновлення струму під час випробування можуть вказувати на серйозніші проблеми.

Цей метод випробування застосовується не тільки до двигунів. Він також застосовується до критично важливого електроустаткування, такого як освітлення злітно-посадкових смуг та кабелі систем оповіщення.

Вимірювачі ізоляції

Вимірники ізоляції відмінно підходять для випробування ємності та струму витоку у високовольтному устаткуванні, такому як розподільні пристрої, двигуни, генератори та кабелі. Випробування на тимчасове відношення опору, такі як індекс поляризації (ІП) та коефіцієнт діелектричної абсорбції (КДП), дозволяють визначити опір ізоляції.

ІП – це відношення 10-хвилинного значення опору до 1-хвилинного значення, а КДП – відношення 60-секундного значення опору до 30-секундного значення. Ці випробування аналізують зміни струму за певні проміжки часу та надають дані для порівняння.

Зверніть увагу, що такі фактори, як напруга та температура, впливають на струм і їх необхідно компенсувати для точної оцінки характеристик опору ізоляції.

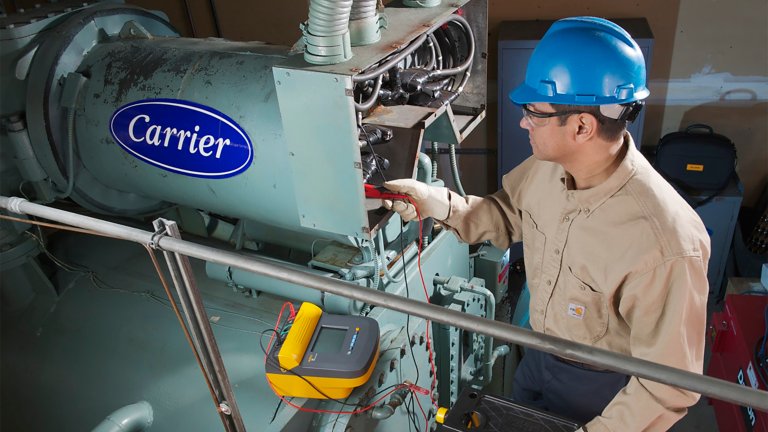

Тестери ізоляції відмінно підходять для перевірки ємності та струму витоку у високовольтному устаткуванні, такому як розподільні пристрої, двигуни, генератори та кабелі.

Температурні фактори

Температура істотно впливає значення опору ізоляції. Відхилення від базової температури можуть суттєво змінити опір. При підвищенні температури на кожні 10°C (18°F) вище за базове значення опору зменшується вдвічі. І навпаки, при зниженні температури на кожні 10°C (18°F) нижче за базове значення опору подвоюється.

Для досягнення точності вимірювань Інститут інженерів електротехніки та електроніки (IEEE) рекомендує коригувати виміри опору, орієнтуючись на постійну, компенсовану температуру 40°C (104°F). Це забезпечує узгоджену базову лінію для порівняння з даними за попередні періоди.

Збір даних випробувань

Для ефективного використання випробувань опору ізоляції необхідно проводити облік зібраних даних. Відстеження та аналіз тенденцій зміни характеристик обладнання у динаміці полегшують виявлення закономірностей погіршення характеристик з часом. Це дозволяє прогнозувати необхідність технічного обслуговування та ремонту, запобігаючи дорогим збоям у роботі підприємства.

При зборі даних випробувань опору ізоляції необхідно як мінімум вказати таку інформацію:

• Значення опору ізоляції.

• Мітки часу тестування.

• Контекстна інформація (наприклад, вихідна випробувальна напруга, тривалість тестування, температурна компенсація).

Безперервне тестування та технічне обслуговування

Вимірювання опору ізоляції необхідно проводити під час монтажу обладнання та продовжувати протягом усього його терміну служби. Регулярне планове профілактичне обслуговування є критично важливим для виявлення та усунення проблем до того, як вони призведуть до відмови, щоб ви могли вжити заходів для їх своєчасного запобігання.

Виконуючи ці кроки та впроваджуючи тестування опору ізоляції в рамках програми PMP, можна мінімізувати ризик зупинок виробничої лінії, оптимізувати продуктивність обладнання та досягти стабільного рівня виробництва.
