Цікавитесь, як перевірити батарею за допомогою мультиметра? Дотримуйтесь цього простого посібника, щоб виміряти напругу, визначити розряджені батареї та забезпечити безперебійну роботу пристроїв.
Зміст
- Основи роботи з мультиметром
- Інструменти та підготовка до роботи
- Покрокова інструкція щодо перевірки батареї за допомогою мультиметра
- Як інтерпретувати результати вимірювання напруги батареї
- Поширені помилки під час перевірки батареї
- Чому перевірка за допомогою мультиметра є важливою для систем зберігання енергії
- Висновок
- Часті питання
У системах зберігання енергії (ESS) батареї відіграють важливу роль, оскільки саме в них зберігається електроенергія. Тому батареї мають бути у хорошому стані, щоб система працювала оптимально. Слабкі батареї можуть порушити роботу системи. Один із найпростіших способів перевірки стану акумулятора - використання мультиметра.
Мультиметр дозволяє швидко виміряти напругу батареї та оцінити її стан. За показаннями напруги можна визначити, чи батарея повністю заряджена, частково розряджена або потребує заміни.
Основи роботи з мультиметром
Перед перевіркою батареї варто розуміти основні функції мультиметра. Цей прилад використовується для вимірювання трьох основних електричних параметрів:
- Напруга (В) - використовується для визначення рівня заряду батареї.
- Струм (А) - дозволяє контролювати споживання або подачу електроенергії.
- Опір (Ом) - застосовується для перевірки стану електричних ланцюгів.
Під час перевірки батареї мультиметр використовується в режимі вимірювання постійної напруги (DC Voltage).
Інструменти та підготовка до роботи
Для тестування батареї знадобляться:
- Мультиметр.
- Вимірювальні щупи.
- Акумулятор або батарея для тестування.
Рекомендації щодо безпеки:
- Переконайтеся, що мультиметр працює в режимі DC Voltage.
- Працюйте сухими руками.
- Не допускайте контакту між щупами.
- Батареї великої ємності бажано тестувати без навантаження.
Покрокова інструкція щодо перевірки батареї за допомогою мультиметра
Регулярна перевірка батарей особливо важлива для користувачів систем накопичення енергії, оскільки несправний акумулятор може вплинути на роботу всієї системи.

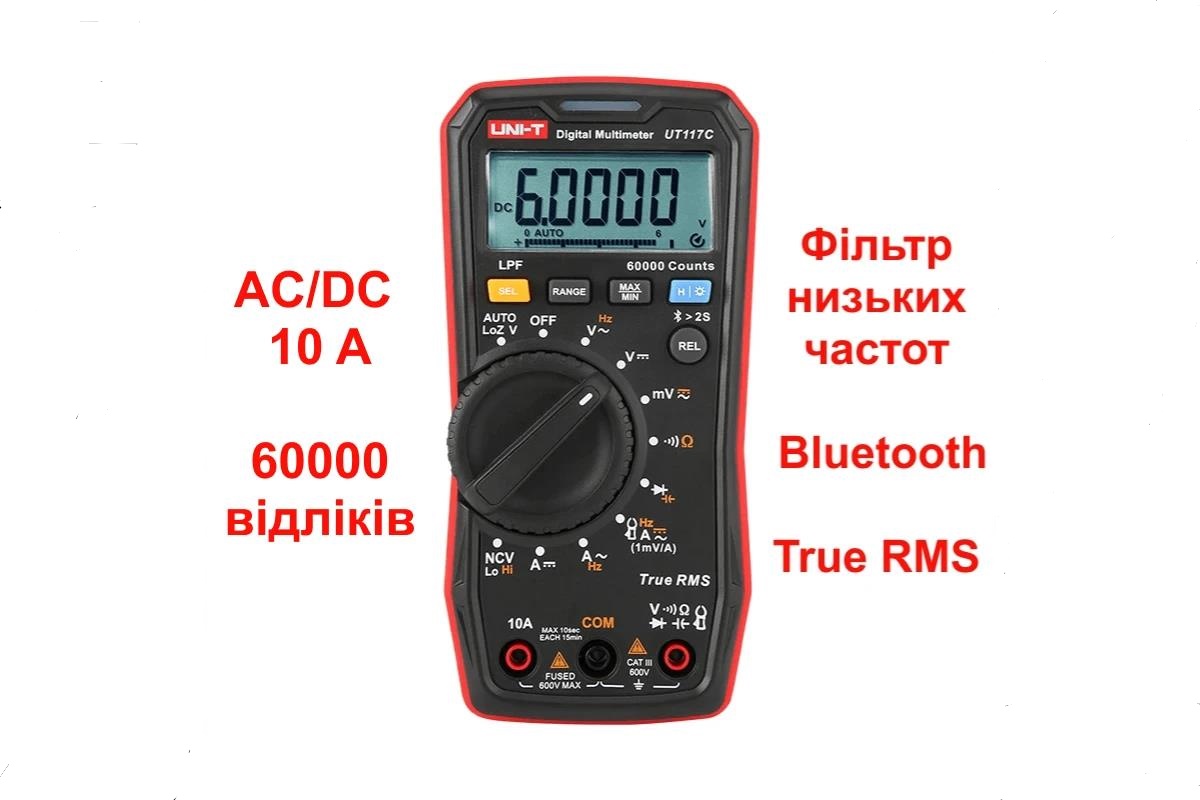

UNI-T UT117C Високоточний цифровий мультиметр True RMS
- Встановіть режим вимірювання постійної напруги (DC).
- Оберіть відповідний діапазон. Для батареї 12 В рекомендується діапазон 20 В.
- Підключіть щупи. Червоний щуп до плюсової клеми (+), чорний - до мінусової (-).
- Зчитайте показання. На дисплеї відобразиться фактична напруга батареї.
- Запишіть результат. Це допоможе контролювати стан кількох батарей у системі ESS.
Такий метод дозволяє швидко оцінити стан акумулятора та своєчасно виявити можливі проблеми.
Як інтерпретувати результати вимірювання напруги батареї
Наведена нижче таблиця допоможе швидко визначити стан батареї після вимірювання напруги мультиметром.
| Тип батареї (ESS) | Напруга | Стан батареї |
|---|---|---|
| 12V Battery | ≥ 12.6V | Повністю заряджена та справна |
| 12.4V | Близько 75% ємності | |
| 12.2V | Близько 50% ємності | |
| 12.0V | Потребує швидкої підзарядки | |
| ≤ 11.8V | Критичний рівень, необхідно зарядити або замінити батарею | |
| 24V Battery | ≥ 25.2V | Повністю заряджена та справна |
| 24.8V | Близько 75% ємності | |
| 24.4V | Близько 50% ємності | |
| 24.0V | Потребує швидкої підзарядки | |
| ≤ 23.6V | Критичний рівень, необхідно зарядити або замінити батарею | |
| 48V Battery | ≥ 50.4V | Повністю заряджена та справна |
| 49.6V | Близько 75% ємності | |
| 48.8V | Близько 50% ємності | |
| 48.0V | Потребує швидкої підзарядки | |
| ≤ 47.2V | Критичний рівень, необхідно зарядити або замінити батарею |
Використовуючи ці дані, користувачі ESS можуть швидко оцінити стан своїх батарей та своєчасно виконати обслуговування.
Поширені помилки під час перевірки батареї
- Неправильний режим мультиметра. Використання режиму AC замість DC призводить до помилкових результатів.
- Перевірка батареї під навантаженням. Напруга може бути нижчою за фактичну.
- Зношені або погано підключені щупи. Викликають нестабільні показання.
- Контакт між щупами. Може призвести до короткого замикання.
- Ігнорування засобів захисту. При роботі з потужними акумуляторами рекомендується використовувати захисні окуляри та рукавички.
Уникнення цих помилок забезпечує безпечніше тестування та більш точні результати вимірювань.
Чому перевірка за допомогою мультиметра важлива для систем зберігання енергії
Акумулятори є основним елементом будь-якої системи накопичення енергії. Якщо їхній стан погіршується, це негативно впливає на роботу всієї системи. Регулярне вимірювання напруги допомагає своєчасно виявляти деградацію батарей і запобігати серйозним несправностям.
Своєчасний контроль дозволяє продовжити термін служби батарей, підтримувати стабільність роботи ESS та зменшити витрати на ремонт.
Висновки
Навчитися перевіряти батарею за допомогою мультиметра нескладно, але ця навичка допомагає підтримувати ефективність та надійність систем зберігання енергії. Регулярні перевірки дозволяють швидко виявляти проблеми, своєчасно заряджати або замінювати батареї та продовжувати термін їхньої служби.
