Використання вимірювальних приладів та інструментів

Питання 1

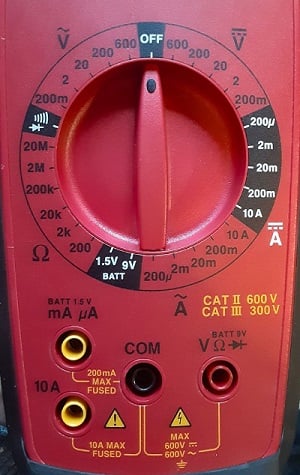

Використовуючи зображення вимірювального приладу з ручним вибором діапазону, наведене вище, як вибрати відповідну точку вимірювання для перевірки сигналів постійного струму 24 для датчика?

Відповідь:

Діапазон 200 на шкалі постійної напруги (зверху праворуч).

Питання 2

Використовуючи зображення вимірювального приладу з ручним вибором діапазону, наведене вище, як вибрати відповідну точку вимірювання для перевірки напруги мережі 120 В змінного струму, що подається на джерело живлення контролера?

Відповідь:

Діапазон 200 на шкалі змінної напруги (зверху зліва).

Питання 3

У технічній документації на фотодатчик зазначено, що вихідний струм становить <250 мА.

1. Яке значення потрібно встановити на шкалі для вимірювання вихідного струму датчика, якщо датчик перебуває під напругою?

2. Якщо датчик знеструмлений, яке значення потрібно встановити на шкалі вимірювання?

Відповідь:

1. Для струму у включеному стані найбільш відповідним є значення 10 А постійного струму (середня права частина шкали). 250 мА можуть призвести до виходу з експлуатації запобіжника при значенні в міліамперах.

Залежно від опору навантаження (вхідного модуля) фактичний струм може бути значно меншим за 250 мА.

2. Струм витоку у вимкненому стані повинен бути дуже малим. Використовуйте значення 200 мкА.

Якщо значення показує 200 мкА, перемістіться на наступне значення, але обов'язково звіртеся з технічною документацією датчика. 200 мікроампер у вимкненому стані – це аномально високе значення, яке може вказувати на несправність датчика.

Питання 4

Виміряно вихідну напругу 3-провідного датчика (чорний «навантажувальний» провід), яка становить 0 вольт незалежно від наявності або відсутності об'єкта.

Насамперед слід запідозрити та перевірити:

1. Несправний датчик, який потребує заміни?

2. Неправильне налаштування діапазону датчика?

3. Збій у живленні/проводці?

4. Зміна співвісності між датчиком і об'єктом, який необхідно виявити (пошкодження?)

Відповідь:

Варіант 3 – найрозумніший для перевірки насамперед.

Це найпростіший спосіб вимірювання напруги, який можна виконати одразу. Виміряйте напругу між позитивним та негативним проводами датчика, і ви повинні отримати 24 вольти постійного струму.

Якщо ви отримали 0 вольт, значить, десь між датчиком і джерелом живлення погане з'єднання з позитивним проводом, або джерело живлення несправне.

Якщо ви отримали значення менше 24 вольт (більше 1-2 вольт), то, ймовірно, негативний провід від'єднано між датчиком та джерелом живлення. Отже, ви вимірюєте плаваючу напругу на позитивному контакті.

Якщо датчик замінити або відрегулювати до перевірки живлення, час буде витрачено марно, і проблему все одно доведеться усувати. Найгірше, якщо регулювання не дасть позитивного ефекту, його просто потрібно буде відрегулювати до потрібного значення.

Питання 5

Ви підозрюєте, що після багатьох років експлуатації контакти ручної кнопки почали виходити з ладу. Який метод ви використовували для перевірки стану контактів цієї кнопки?

Відповідь:

Перевірка напруги під напругою (використовувати з обережністю):

1. Виміряйте напругу на клемах кнопки.

2. Коли кнопка знеструмлена і контакти розімкнені, напруга повинна дорівнювати керуючій напрузі (зазвичай 24 В постійного струму або 120 В змінного струму).

3. Коли кнопка знаходиться під напругою, перейдіть на найнижчий діапазон вимірювання напруги мультиметра (якщо застосовується), і напруга повинна бути близько до 0 вольт. Декілька мілівольт допустимі. Якщо падіння напруги на контактах надмірне, це пов'язано з утворенням нагару на контактних майданчиках через іскріння чи корозію, а надмірне падіння напруги може спричинити перегрів пластикового корпусу.

Перевірка з вимкненою напругою:

1. Від'єднайте щонайменше один провід від клем контактів.

2. Виміряйте опір на клемах кнопки.

3. Коли кнопка знеструмлена та контакти розімкнені, опір має бути OL (що означає перевищення межі) для всіх діапазонів вимірювання.

4. Після натискання кнопки перейдіть на найнижчий діапазон вимірювання опору (якщо застосовується), і опір має бути близько до 0 Ом. Ще раз підкреслимо, що вимір у кілька Ом може бути викликаний корозією і призвести до падіння напруги та надмірного нагрівання.

Питання 6

Я хочу виміряти струм у ланцюгу нагрівача потужністю 1100 Вт, що живиться від джерела змінного струму 120 В. Яке значення на шкалі вищезгаданого ручного мультиметра слід використовувати для цього вимірювання?

Відповідь:

Не слід використовувати цей вимірювальний прилад.

Закон Ватта говорить, що сила струму дорівнює потужності, поділеної на напругу:

I = P/V

I = 1100 Вт/120 В

I = 9,2 А

Якщо в опорі нагрівача є значна відсоткова похибка (більше 10%), сила струму може легко перевищити номінал запобіжника в 10 ампер.

Рекомендується використовувати кліщовий амперметр, призначений для вимірювання вищих значень змінного струму.

Питання 7

Чи можна вимірювати змінну напругу в будь-якому положенні (полярність L і N не мають значення)?

Відповідь:

Правильно.

Вимірювальний прилад завжди показуватиме позитивну змінну напругу, вказуючи на середньоквадратичне значення напруги.

Питання 8

Правильно чи неправильно: Вимірювання напруги DС можливе за будь-якої полярності (+ і - не мають значення)?

Відповідь:

Частково вірно.

Ви можете виміряти постійну напругу в будь-якому положенні. Якщо напруга на виведенні «COM» вища, ніж напруга на виведенні «V», на екрані просто відобразиться негативне (-) значення, але величина буде однаковою.

Проте зміна полярності (+ і -) безумовно впливає полярність вимірюваного значення, тому це «має значення».

Питання 9

Правильно чи неправильно:

Виміри опору завжди даватимуть позитивні значення.

Відповідь:

Брехня.

Опір завжди має бути позитивним, але пристрій може показувати негативні значення.

Примітки:

Батарея вимірювального приладу подає напругу, яка падає послідовно між невідомим резистором і фіксованим внутрішнім опором; іншими словами, це дільник напруги.

На обох резисторах падіння напруги буде меншим за напругу батареї, тому можна розрахувати опір невідомого послідовного резистора.

Якщо ви випадково виміряєте напругу в ланцюзі під напругою, напруга на невідомому послідовному резисторі може перевищити напругу батареї, і єдиний спосіб завершити підсумовування напруги в послідовному ланцюзі і задовольнити закон Кірхгофа для напруг - це обчислити негативне значення для невідомого резистора.

Якщо ви бачите негативний опір, швидко видаліть вимірювальний прилад та ізолюйте резистор.
