Tektronix представляє ізольовані струмові пробники та 3-канальне джерело живлення.

Tektronix та EA Elektro-Automatik представили нові рішення для тестування та вимірювань

Анонсовані сьогодні (12.11.2024) нові рішення можуть покращити тестування та вимірювання для додатків, що потребують більшої потужності та ефективності.

У січні Tektronix придбав EA Elektro-Automatik, щоб зміцнити свої позиції на ринку випробувань та вимірювань у галузі електроніки. Сьогодні, на виставці Electronica 2024, майже через рік, цей дует робить фурор двома новими силовими пристроями для інженерного столу: серією високопродуктивних струмових пробників і передовими рішеннями в галузі електроживлення.

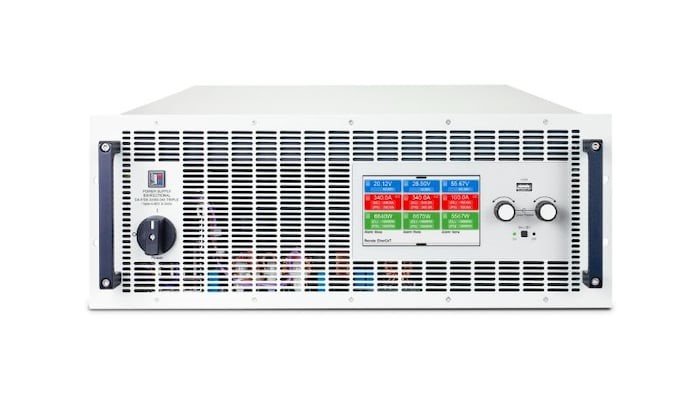

Джерело живлення постійного струму EA-PSB 20000 Triple.

Журнал All About Circuits поговорив з Дерілом Еллісом (генеральним менеджером з масового та початкового портфоліо електроживлення) з Tektronix та Джеймсом Хічкоком (віце-президентом та генеральним менеджером) з EA Elektro-Automatik, щоб дізнатися про новинки з перших вуст.

Джерело живлення постійного струму EA-PSB 20000

EA-PSB 20000 Triple - це високопродуктивне двоспрямоване джерело живлення постійного струму, розроблене для підвищення ефективності та гнучкості тестування для складних програм. Воно працює через три незалежні канали, кожен з яких здатний забезпечувати до 10 кВт у моделях 3U та до 30 кВт у моделях 4U. Це забезпечує до 96,5% рекуперації енергії у режимі повернення енергії.

«Замість того, щоб купувати три джерела живлення 1U з трьома різними сертифікаціями та калібруваннями, ви отримуєте одне високоякісне, надійне джерело живлення, яке може виконувати роботу всіх трьох цих продуктів», - сказав Хічкок.

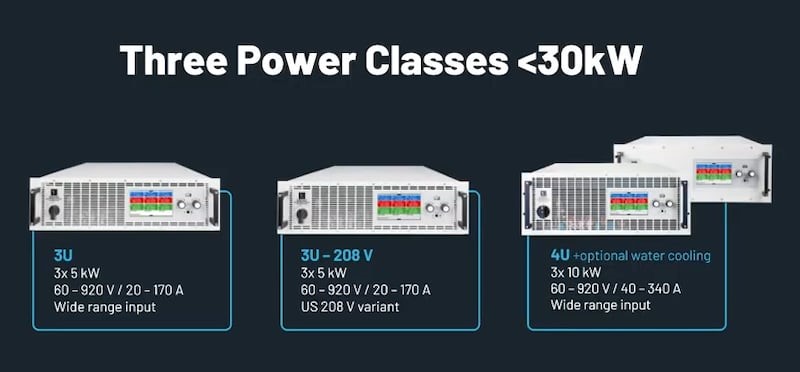

EA-PSB 20000 пропонує три класи потужності в одному пристрої.

Цей блок живлення пропонує широкий діапазон напруги і струму, причому кожен канал підтримує напругу від 0 до 920 В і струм до 340 А. Можливість автоматичного вибору діапазону дозволяє блоку живлення автоматично адаптуватися до вимог, що змінюються з напруги і струму, зберігаючи при цьому максимальну вихідну потужність.

Крім того, його гальванічно ізольована шина Share-Bus полегшує паралельну роботу по всіх каналах. Розширені можливості зв'язку, такі як швидкісний CAN FD, EtherCAT і 1 Гбіт/с Ethernet, забезпечують швидку передачу даних та інтеграцію в різні випробувальні установки.

За даними Tektronix, ця конструкція підтримує високощільне тестування із зменшеними потребами в обладнанні, що скорочує експлуатаційні витрати та витрати на системи охолодження. Архітектура також оптимізує простір у стійці більш ніж на 50% порівняно з блоками живлення з одним виходом, забезпечуючи компактне паралельне тестування таких систем, як двигуни, інвертори та бортові автомобільні зарядні пристрої.

Ізольовані струмові шунтувальні пробники IsoVu серії TICP

Tektronix називає серію TICP IsoVu ізольованих струмових шунтів проривом у технологіях ізольованого вимірювання струму.

«З TICP ми хочемо не тільки задовольнити потреби того, що ми бачимо сьогодні в галузі електроживлення, але й почати рух до майбутнього цієї галузі», - сказав Елліс.

Розроблені для широкосмугових додатків з низьким рівнем шуму як у високовольтних, так і низьковольтних середовищах, ці пробники реалізують фірмову високочастотну гальванічну розв'язку.

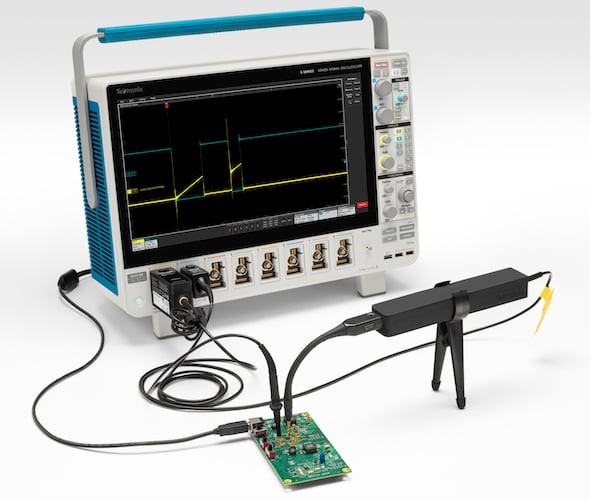

Ізольовані струмові пробники IsoVu серії TICP.

Це забезпечує коефіцієнт придушення синфазного сигналу (CMRR) 140 дБ на постійному струмі та до 90 дБ на частоті 1 МГц, що Tektronix називає значним покращенням порівняно з традиційними оптично ізольованими пробниками. Архітектура пристрою також усуває контури заземлення та зменшує перешкоди.

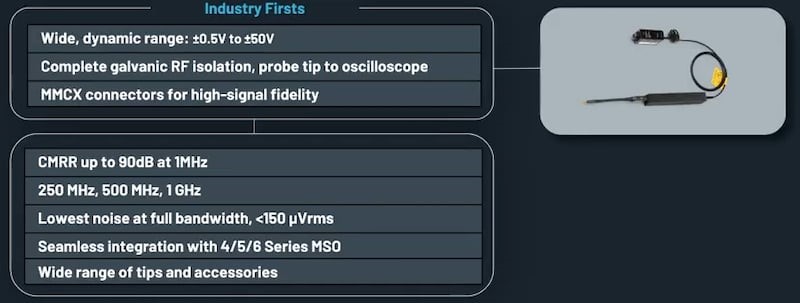

Характеристики пробників серії TICP.

Доступні в моделях зі смугою пропускання 1 ГГц, 500 МГц і 250 МГц, пробники TICP мають час наростання до 350 пс у моделі TICP100. У поєднанні з прецизійними шунтами або резисторами для вимірювання струму ці можливості підтримують динамічні вимірювання струму на частотах до сотень мегагерц.

Завдяки малошумним характеристикам менше 4,7 нВ/√Гц (приблизно 150 мкВ RMS на частоті 1 ГГц) та низькому вхідному опору 50 Ом, ці пробники оптимізовані для мінімального погіршення сигналу. Динамічний діапазон становить від ±0,5 до ±50 В.

Від систем нановольтного до мегаватного рівня

За даними Tektronix, пробники TICP IsoVu вже доступні для замовлення і почнуть поставлятися цього місяця. Блоки живлення EA-PSB 20000 Triple доступні для попереднього замовлення з постачанням у першому кварталі 2025 року.

«Завдяки інтеграції Tektronix і EA ми тепер пропонуємо комплексне рішення, яке дозволяє клієнтам масштабуватися від нановольтних та пікоамперних вимірювань до систем мегаватного рівня», - сказав Елліс.
