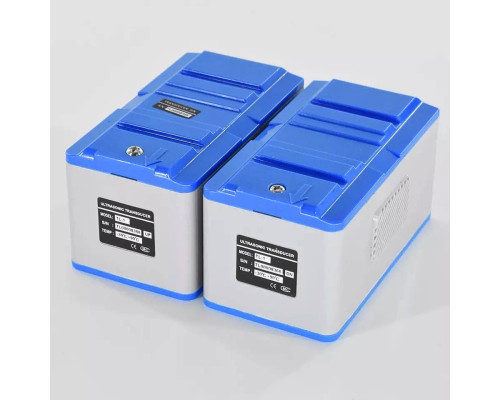

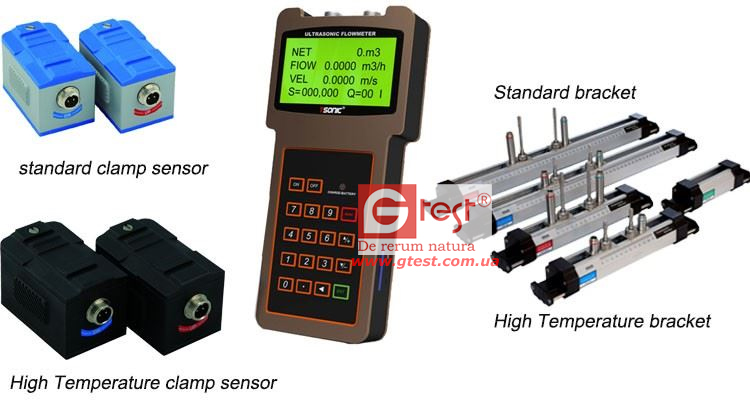

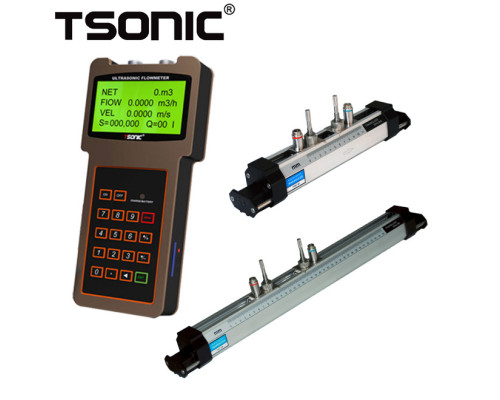

Ультразвуковий витратомір TUF2000H з датчиками TM-1( 50-700мм, -30 + 90°С) або з TS-2 (25-100 мм, -30 + 90°С) або TL-1(300-6000 мм, -30 + 90°С) або з консоллю HM (50-300 мм, -30- + 90°С) або консоллю HM-T (50-300мм, - 30 - +160°С), (Консолі з датчиками поставляються окремо як опція, див. https://gtest.com.ua/TUF-HM.html. Консоль призначена для зручності монтажу).

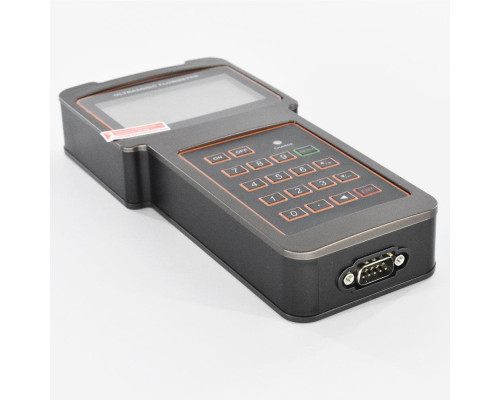

TUF2000H - портативний витратомір призначений для виконання вимірювання швидкості потоку рідини та об'ємної витрати рідин.

Ультразвуковий ручний витратомір TUF-2000H з використанням зовнішнього датчика затискного типу, що вимірює витрату рідини. Процес установки дуже простий, повністю адаптований людино-машинний інтерфейс, простий у експлуатації. Особливо підходить для перевірки балансу потоку та моніторингу витрати: питна вода, річкова вода, морська вода, вода, що охолоджує, гаряча вода, промислові стічні води, масло, дизельне паливо, мазут, хімічні рідини і т.д.

ОБЛАСТІ ВИКОРИСТАННЯ

Портативний витратомір TUF2000H призначений для технологічних вимірювань швидкості потоку, витрати і кількості рідин, у тому числі стічних вод, в напірних трубопроводах систем водопостачання та каналізації.

ПРИНЦИП ДІЇ

Принцип дії портативного витратоміра TUF2000H полягає у вимірі часової різниці при проходженні ультразвукової хвилі по потоку і проти потоку рідини, перерахунку її в миттєве значення витрати з подальшим інтегруванням.

ФУНКЦІЇ ПОРТАТИВНОГО УЛЬТРАЗВУКОВОГО ВИТРАТОМІРУ

1. Висока точність виміру, точність виміру краще, ніж плюс або мінус 1%, лінійність, точність повторюваності 0,5% 0,2%.
2. Малий об'єм, легка вага, об'єм: 210 х 90 х 30 мм, вага 0,5 кг.
3. Безконтактне вимірювання: магнітний ультразвуковий витратомір контактує з датчиками на зовнішній стінці труби, здатний якісно вимірювати вимірювання витрати середовища, що тестується.
4. Широкий діапазон вимірювань, можливість вибору різних типів датчиків, які здатні здійснювати вимірювання витрати труби діаметром 3/4" ~ DN6000.

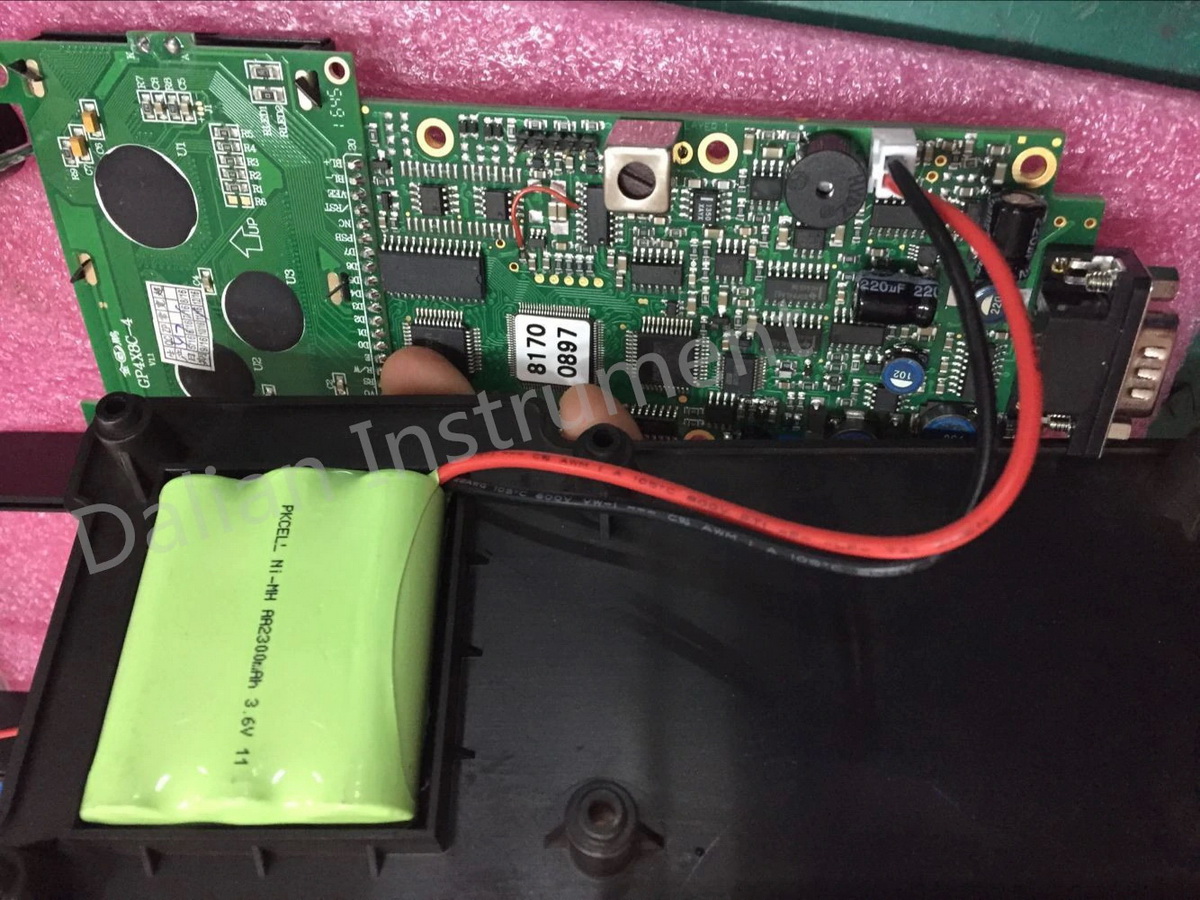

5. Блок живлення з нікель-металогідридними акумуляторами великої ємності забезпечує безперервну роботу витратоміра протягом 12 годин.
6. РК-дисплей показує сукупну витрату, миттєву витрату, швидкість потоку, робочий стан тощо.
7. Вбудований реєстратор даних із пам'яттю 24 Кбайт, здатний зберігати 2000 виконаних операцій.

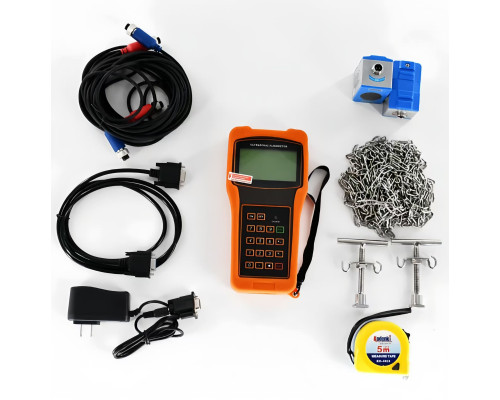

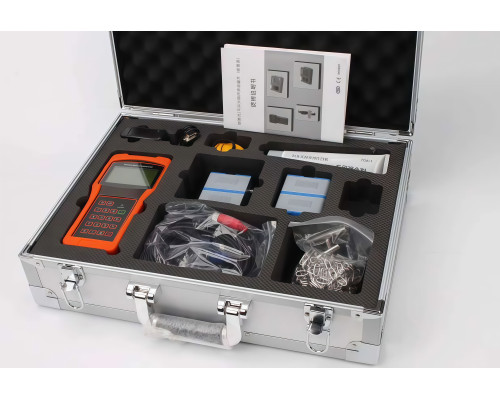

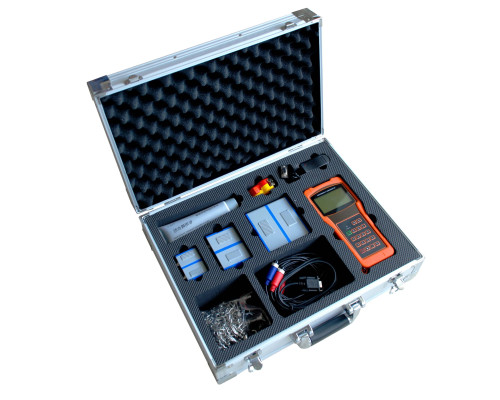

КОМПЛЕКТАЦІЯ

• TUF2000H витратомір - 1 шт.
• Акумуляторна батарея (вбудована) - 1 шт.
• Адаптер живлення - 1 шт.
• Датчики (стандартні ТМ-1) не стандартні - залежно від DN трубопроводу (2 шт.-1 комплект).

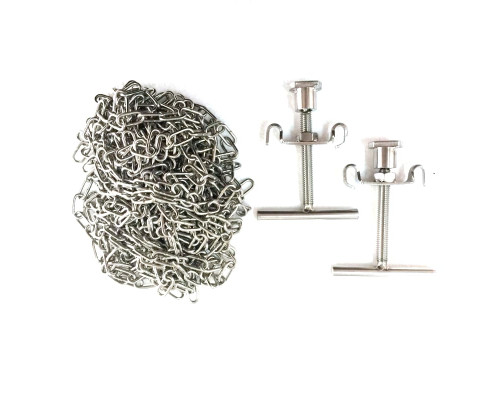

• Набір кріплення - 1 комплект.
• Інтерфейсний кабель RS-232/RS-232 - 1 шт.

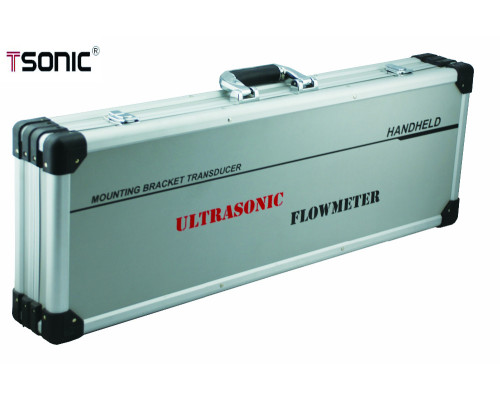

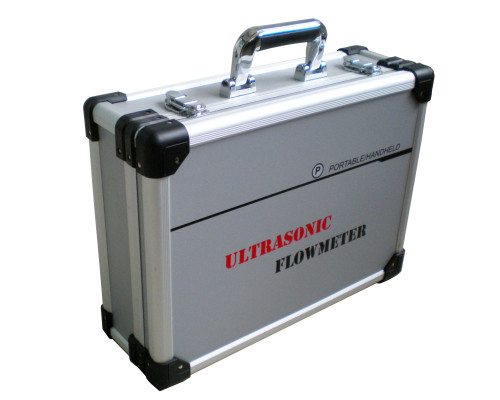

• Алюмінієвий кейс - 1 шт.
• Керівництво користувача - 1 екз.
• Гарантійний талон - 1 прим.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Швидкість потоку: -30…+30 м/с
• Чутливість: 0,001 м/с (з датчиками серії PI)
• Лінійність: 0,5%, повторюваність: 0,2%
• Похибка: 2,5 % від виміряного значення(of reading at rates) у діапазоні швидкостей від 0,5 м/с до 1,0 м/с
• Похибка: 2,0 % від виміряного значення в діапазоні швидкостей від 1,0 м/с до 30,0 м/с
(залежно від типу датчика, витрати, швидкості, а також при налаштуванні витратоміра на трубі з параметрами максимально наближеними до заздалегідь заданим замовником можливе налаштування витратоміра для зниження похибки до 1% від виміряного значення)
• Інтерфейс: RS232
• Можливість вимірювання стічних вод
• Живлення: автономне, батарея Li-ion 14,4 В, 2200 мА
• Протидія інтерференції: подвійний збалансований сигнал різний у приймачі та сенсорі дозволяє уникнути інтерференції

• Допустимий діаметр труб:
- від DN25 до DN100 мм з датчиками HS, температурний діапазон: від -30°С до +90°С
- від DN50 до DN300 мм з датчиками HM, температурний діапазон: від -30°С до +90°С

ХАРАКТЕРИСТИКИ ВИМІРЮВАНЬ

1. Лінійність: 0,5%
2. Повторюваність: 0,2%
3. Точність: краще плюс-мінус 1%, швидкість >0,03 м/с.
4. Час відгуку: 0 ~ 999 секунд, опція користувача
5. Діапазон швидкостей: ±32 м/с
6. Розмір перерізу труб: від 15 мм до 6000 мм.
7. М, фути, кубічні метри, підйоми, кубічні фути, американські галони, британські галони, нафтова бочка, рідкі бочки краси країн, британські рідкі бочки, Мегагалони США, одиниця виміру, що визначається користувачами.
8. Акумулятор: 7 штук. Негативний. Чистий накопичувальний апарат
9. Тип рідини: всі види банкової провідності ультразвукової одиночної однорідної рідини
10. Ann all sex: встановлення значення блокування, зміна даних, необхідних для розблокування
11. Дисплей: 4 x 8 китайською або 4 x 16 англійською мовою
12. Інтерфейс зв'язку: швидкість передачі даних RS-232, 75-57600, водночас сумісність із ультразвуковим витратоміром Fuji, а також сумісність з іншими продуктами за вимогами користувача.
13. Стандартно датчик ТМ-1 (2 шт.), є можливості підключення інших датчиків залежно від DN труби
14. Кабель датчика: стандартно 5 м х 2, також може бути подовжений до 10 м х 2
15. Джерело живлення: вбудована Ni-H батарея 3 чверті AAA, повна стійка робота 12 годин, адаптер змінного струму 100 В - 240 В.
16. Запис даних: вбудований реєстратор може записувати 2000 рядків даних.
17. Портативний акумулятор: сім, ключ для запуску калібрування
18. Матеріал корпусу ABS - промисловий пластик
19. Габарити/вага: 210 х 90 х 30 мм, 500 г (1,2 фунта), включаючи батарею



Посібник користувача TUF2000H (Частина 1. pdf)

Посібник користувача TUF2000H (Частина 2. pdf)

Програмне забезпечення для ПК (eng. pdf)



РЕКОМЕНДАЦІЇ З УСТАНОВКИ УЛЬТРАЗВУКОВОГО ВИТРАТОМІРУ

Дані рекомендації дозволять уникнути поширених помилок при першому встановленні ультразвукового витратоміра.
Іноді користувач отримав ультразвуковий витратомір виконує установку не належним чином, а саме, вводить параметри початкової установки "на око" з прицілом - потім підлаштуємо, а зараз лише б запрацювало і щось показало. Чим це загрожує: 100% втратою часу, тому що доведеться проводити установку та налаштування з належною ретельністю. Якщо початкові установки (діаметр труби, товщина стінки, варіант установки, тип рідини тощо) задані неправильно, то розрахункове значення відстані між датчиками буде також неправильним і з високим ступенем ймовірності витратомір взагалі не побачить свій сигнал. Тому всі установки виконуйте належним чином.

Отже, установки параметрів виконані та витратомір розрахував необхідну відстань між датчиками. Нанесіть мітки на трубу з урахуванням рекомендацій щодо мінімальних відступів. Датчики встановлюйте в подовжній площині труби на підготовлену поверхню. Відстань між датчиками ця відстань між зовнішніми кромками торцевими датчиків (див. схему монтажу датчиків). Під підготовленою поверхнею маємо на увазі очищену від шару забруднень і фарби поверхню труби з нанесеним невеликим шаром мастила. У комплекті з витратоміром поставляється туба з таким мастилом, але можна успішно застосовувати солідол або його аналоги. Встановлюйте датчики, щоб робочі поверхні датчиків дивилися «один на одного». Виконавши правильне завдання параметрів та якісну установку датчиків, ви відразу отримаєте результат – витратомір побачить свій сигнал. Подальше налаштування зводиться лише до перевірки якості установки – витратомір дозволяє оцінити якість установки за співвідношеннями сигнал/шум, а також оцінити якість початкових установок.

Примітка: оскільки ультразвуковий витратомір вимагає рівномірного струму рідини, зверніть увагу на рекомендації, дані в посібнику мінімальних відстаней від таких елементів як засувка, насос, звуження / розширення діаметра, коліно, подвійне коліно і ін.

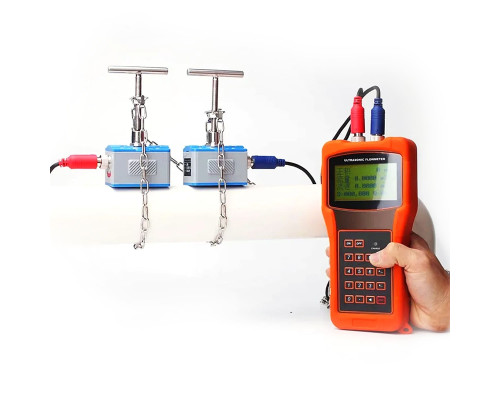

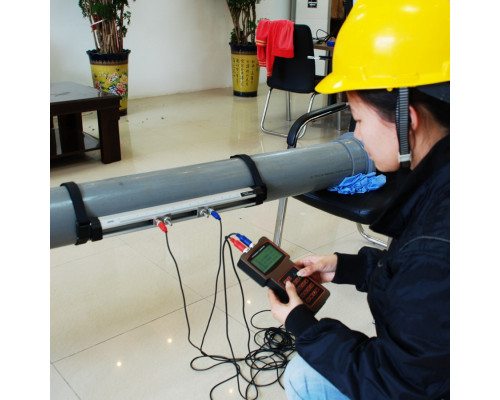

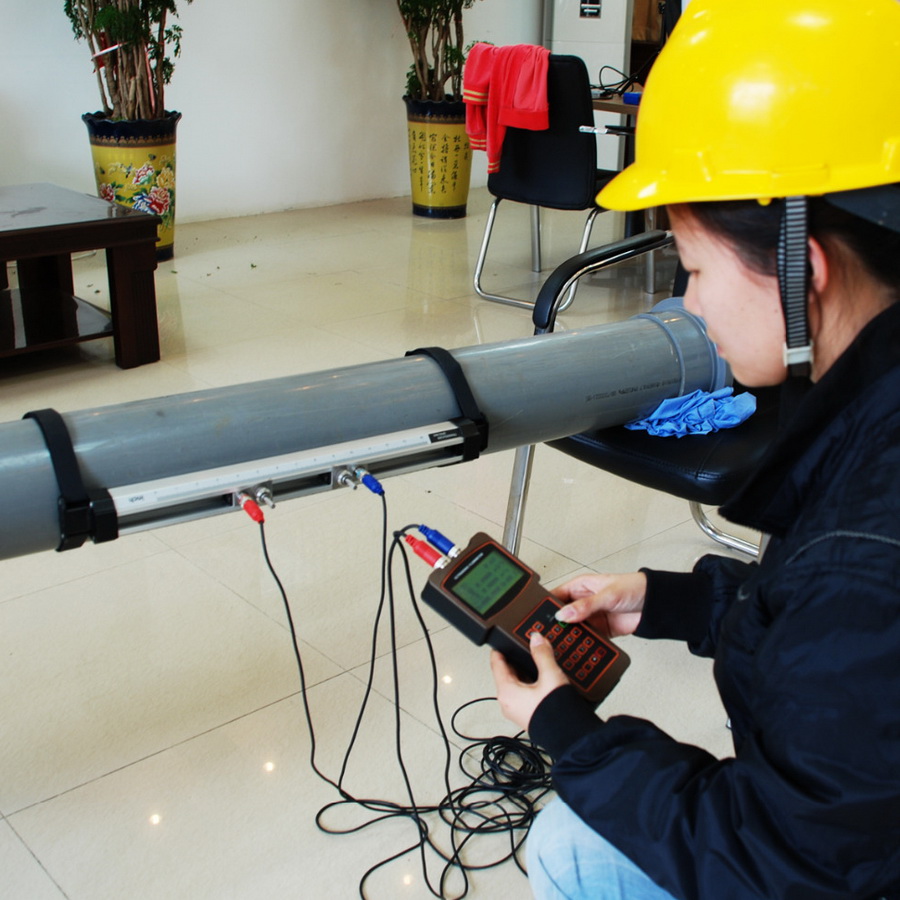

Рекомендації щодо встановлення датчиків на TUF2000H

Спочатку очистіть місце встановлення датчика (краще використовувати кутову шліфувальну машинку), видаліть іржу та антикорозійний шар, нанесіть достатню кількість контактної рідини на стінку труби, де буде встановлений датчик, а потім прикріпіть та Щільно закріпіть датчик. Зверніть увагу, що між датчиком і стінкою труби немає бульбашок або піску.

Відстань установки

Відстань між зовнішніми краями торцевих двох датчиків повинна бути в пріоритеті при їх установці, оскільки це впливає на точність вимірювань (вікно М25 в Інструкції, див. схему установки).

Спосіб встановлення

Існує чотири способи встановлення зовнішніх датчиків із затискачем. Це метод V, метод Z, метод N та метод W.

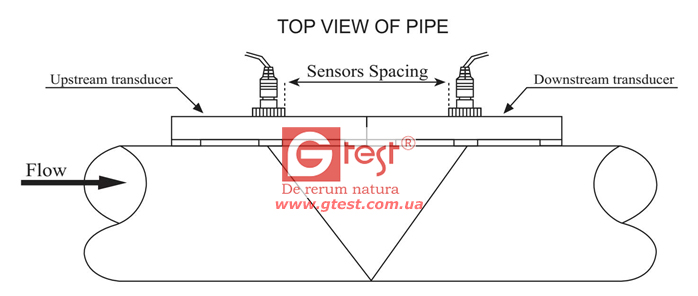

Метод V (застосовується до діапазону DN15-DN200 мм)
Метод V - це відносно стандартний метод установки, який простий у використанні та точний у вимірах. Під час установки два датчики вирівнюються горизонтально, а центральна лінія розташовується горизонтально за осі трубопроводу.






Метод Z (застосовується до випадку, коли сигнал проходить через діаметр труби DN200 мм, метод V не може бути виміряний або якість сигналу низька). Метод Z характеризується прямою передачею ультразвукової хвилі в трубопроводі, відсутністю відображення (так зване однопроменеве поширення) та невеликим згасанням сигналу.




W-метод зазвичай застосовується на пластикових трубах діаметром від 10 мм до 100 мм.



Ручний ультразвуковий витратомір молока може виконувати неруйнівний вимір потоку рідини. Витрата вимірюється трансчасним методом. Він широко застосовується для труб розміром від DN15 до DN6000 мм, забезпечуючи точні та стабільні результати випробувань.







ЯК УНИКНУТИ СИГНАЛУ “NO SIGNAL” на початку вимірювань.







TUF2000H, портативний витратомір ультразвуковий купити

Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
