TUF2000-portable портативний витратомір ультразвуковий
Партнер Магазину Gtest ®: Інжинірингова компанія з встановлення, налагодження та техобслуговування Витратомірів Ультразвукових, Електромагнітних, Вихрових: ТОВ «Дніпро-Україна»: Контактний телефон: +38(067)-540-6701 Електронна пошта: flowmeter7@gmail.com https://dnepro-ukr.com.ua/ua/
Необхідність створення зручного та функціонального витратоміра для виконання точних експрес вимірювань витрати рідин, визначила випуск нових портативних витратомірів TUF2000-portable . Портативний витратомір TUF2000-portable являє собою подальший розвиток стаціонарних витратомірів TUF2000S, що відмінно зарекомендували.
TUF2000-portable володіючи точністю та функціональністю стаціонарних моделей, завдяки автономному живленню, розумно скомпонованим аксесуарам, надає зручність застосування в польових умовах, тривалість автономної роботи найбільша серед портативних витратомірів – 24 години!

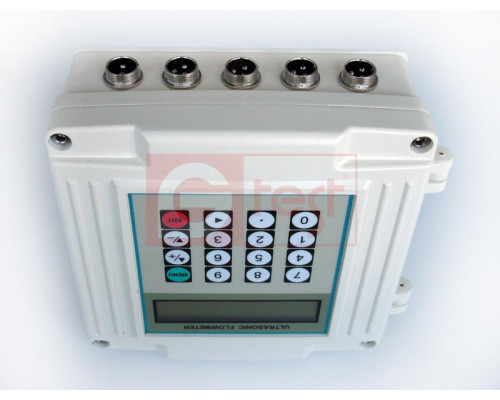

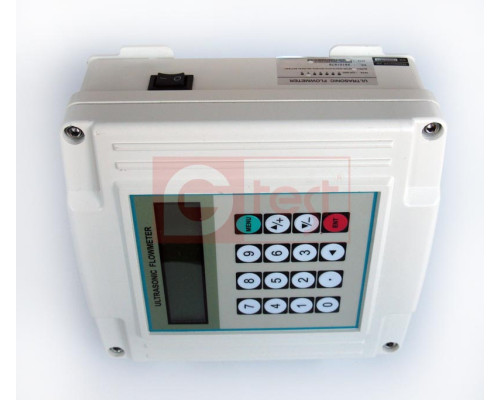

Витратомір виконаний у металевому герметизованому корпусі, що спільно з клавіатурою мембранного типу гарантує надійний захист від водяних бризок та пилу. Алюмінієвий сплав корпусу витратоміра забезпечує належну стійкість до зовнішніх . механічним та несприятливим атмосферним впливам. При розробці комплекту TUF2000-portable особлива увага приділена саме тим вузлам, які максимально схильні до пошкоджень в процесі експлуатації - роз'ємів і кабелів. Сенсори TUF2000-portable оснащені найбільш надійними та якісними роз'ємами та кабелями, що забезпечують відмінні як електричні так і експлуатаційні характеристики.
ОБЛАСТИ ВИКОРИСТАННЯ
Портативний витратомір TUF2000-portable призначений для вимірювання швидкості потоку, витрати та кількості рідин (опційно "облік енергії"), у тому числі стічних вод, у напірних трубопроводах систем водопостачання та каналізації.
ПРИНЦИП ДІЇ
Принцип дії портативного витратоміра TUF2000-portable полягає у вимірі часової різниці при проходженні ультразвукової хвилі по потоку та проти потоку рідини, перерахуванні її в миттєве значення витрати з подальшим інтегруванням. Опціонально: при підключенні датчиків температури витратомір TUF2000-portable виконує облік кількості енергії.
КОМПЛЕКТАЦІЯ
• TUF2000S витратомір (в портативному виконанні) – 1 шт.
• Акумуляторна батарея (вбудована) – 1 шт.
• Кабель живлення – 1 шт.
• Штангенциркуль – 1 шт.
• Рулетка – 1 шт.
• Набір кріплення - 1 комплект
• М'який кейс (рюкзак) – 1 шт.
• Посібник користувача – 1 прим.
• Гарантійний талон – 1 екз.
При замовленні виберіть опціональний комплект датчиків:
• Датчики на труби 15-100 мм: TS2-portable – опціонально
• Датчики на труби 50-700 мм: TM1-portable - опціонально
• Датчики температурні типу Pt100 – опціонально.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :
• Швидкість потоку: -30…+30 м/с
• Чутливість: 0,001 м/с (з датчиками серії PI)
• Лінійність: 0,5%, повторюваність : 0,2%
• Похибка: 2,5 % від виміряного значення в діапазоні швидкостей від 0,5 м/с до 1,0 м/с
• Похибка: 2,0 % від виміряного значення діапазоні швидкостей від 1,0 м/с до 30,0 м/с
(залежно від типу датчика, витрати, швидкості, а також при налаштуванні витратоміра на трубі з параметрами максимально наближеними до заздалегідь заданим замовником можливе налаштування витратоміра для зниження похибки до 1% від виміряного значення)
• Інтерфейс: RS485
• Можливість підключення термометрів PT100 RTD
• Можливість вимірювання стічних вод
• Живлення: автономне, батарея Li-ion 14,4 В, 2200 мА
• Входи: 3 аналогові входи, 2 - входи датчиків температури PT100 RTD, входи датчиків ультразвукових UP/DOWN.
• Протидія інтерференції: подвійний збалансований сигнал різний у приймачі та сенсорі дозволяє уникнути інтерференції
• Інтерфейс: ізольований вихід RS-485, 2 ізольовані виходи OCT, один ізольований вхід 4…20 мА (двопровідний), входи Pt100 (3-х провідний)
• Протоколи обміну даними: сумісний з протоколами METER-BUS, MODBUS, розширеним протоколом FUJI та загальним протоколом лічильників води.
- від DN15 до DN100 мм із датчиками TS2, температурний діапазон: від -30°С до +90°С
- від DN50 до DN700 мм із датчиками TМ1, температурний діапазон: від -30°С до +90°С
РЕКОМЕНДАЦІЇ З УСТАНОВКИ УЛЬТРАЗВУКОВОГО ВИТРАТОМІРУ
Вважаю, що дані рекомендації дозволять уникнути поширених помилок при першій установці ультразвукового витратоміра.
Іноді користувач отримав ультразвуковий витратомір виконує установку не належним чином, а саме, вводить параметри початкової установки "на око" з прицілом - потім підлаштуємо, а зараз лише б запрацювало і щось показало. Чим це загрожує - 100% втратою часу, тому що доведеться проводити установку та налаштування з належною ретельністю. Поясню: якщо початкові установки (діаметр труби, товщина стінки, варіант установки, тип рідини тощо) задані неправильно, то розрахункове значення відстані між датчиками буде також неправильним і з високим ступенем ймовірності витратомір взагалі не побачить свій сигнал. Тому всі установки виконуйте належним чином. Отже, установки параметрів виконані та витратомір розрахував необхідну відстань між датчиками. Нанесіть мітки на трубу з урахуванням рекомендацій щодо мінімальних відступів. Датчики встановлюйте в подовжній площині труби на підготовлену поверхню. Відстань між датчиками – це відстань між внутрішніми кромками датчиків. Під підготовленою поверхнею маємо на увазі очищену від шару забруднень і фарби поверхню труби з нанесеним невеликим шаром мастила. У комплекті з витратоміром поставляється туба з таким мастилом, але можна успішно застосовувати солідол або його аналоги. Встановлюйте датчики так, щоб робочі поверхні датчиків дивилися один на одного. Виконавши правильне завдання параметрів та якісну установку датчиків, ви відразу отримаєте результат – витратомір побачить свій сигнал. Подальше налаштування зводиться лише до перевірки якості установки – витратомір дозволяє оцінити якість установки за співвідношенням сигналу шум, а також оцінити якість початкових установок.
Примітка: оскільки ультразвуковий витратомір вимагає рівномірного струму рідини, зверніть увагу на рекомендації дані в посібнику з мінімальних відстаней від таких елементів як засувка, насос, звуження/ розширення діаметра, коліно, подвійне коліно та ін.
TUF2000 -portable, портативний витратомір ультразвуковий купити
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
