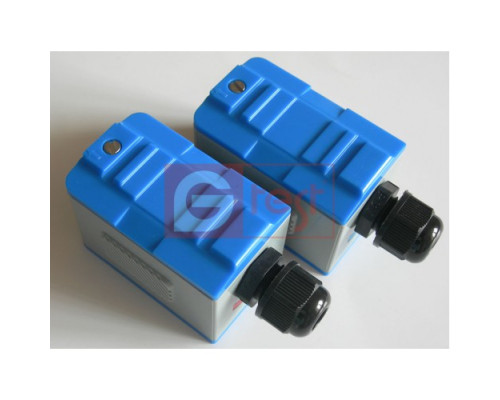

TS2 датчик DN 25-100 мм, -30°С до 90°С

Датчики ультразвукові моделі TS2 призначені для встановлення на труби діаметром від 25 до 100 мм.

Робоча температура від -30 ° С до 90 ° С

Захист від пилу та вологи: клас IP68 (герметичність)

Призначений для спільної роботи з витратомірами TUF2000 S/M/B /F/F2.

КОМПЛЕКТАЦІЯ

• Датчики TS2 – 1 комплект. (2 шт.)
• Набір кріплення – 1 комплект.
• Гарантійний талон – 1 екз.

РЕКОМЕНДАЦІЇ З УСТАНОВКИ УЛЬТРАЗВУКОВОГО ВИТРАТОМІРУ

Вважаю, що дані рекомендації дозволять уникнути поширених помилок при першій установці ультразвукового витратоміра.
Іноді користувач отримав ультразвуковий витратомір виконує установку не належним чином, а саме, вводить параметри початкової установки "на око" з прицілом - потім підлаштуємо, а зараз лише б запрацювало і щось показало. Чим це загрожує - 100% втратою часу, тому що доведеться проводити установку та налаштування з належною ретельністю. Поясню: якщо початкові установки (діаметр труби, товщина стінки, варіант установки, тип рідини тощо) задані неправильно, то розрахункове значення відстані між датчиками буде також неправильним і з високим ступенем ймовірності витратомір взагалі не побачить свій сигнал. Тому всі установки виконуйте належним чином. Отже, установки параметрів виконані та витратомір розрахував необхідну відстань між датчиками. Нанесіть мітки на трубу з урахуванням рекомендацій щодо мінімальних відступів. Датчики встановлюйте в подовжній площині труби на підготовлену поверхню. Відстань між датчиками – це відстань між внутрішніми кромками датчиків. Під підготовленою поверхнею маємо на увазі очищену від шару забруднень і фарби поверхню труби з нанесеним невеликим шаром мастила. У комплекті з витратоміром поставляється туба з таким мастилом, але можна успішно застосовувати солідол або його аналоги. Встановлюйте датчики так, щоб робочі поверхні датчиків дивилися один на одного. Виконавши правильне завдання параметрів та якісну установку датчиків, ви відразу отримаєте результат – витратомір побачить свій сигнал. Подальше налаштування зводиться лише до перевірки якості установки – витратомір дозволяє оцінити якість установки за співвідношенням сигналу шум, а також оцінити якість початкових установок.

Примітка: оскільки ультразвуковий витратомір вимагає рівномірного струму рідини, зверніть увагу на рекомендації дані в посібнику з мінімальних відстаней від таких елементів як засувка, насос, звуження/ розширення діаметра, коліно, подвійне коліно та ін.

Варіанти написання: датчик ультразвуковий TS2, TS-2

Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
