Автор: Дастін Стельцер

Стельцер – майстер-електрик з Остіна, штат Техас. Як генеральний директор Electrician U, він прагне зробити революцію у галузі за допомогою освіти, пропонуючи комплексні курси, практичні заняття та ідеї. Під керівництвом Дастіна платформа прагне надати електрикам знання та навички, необхідні для досягнення успіху в їхньому ремеслі.

(Статтю перекладено та друкується з люб'язного дозволу Автора)

Ми не знаємо, чого ми не знаємо, поки не дізнаємося про це. Для більшості електриків ми великі риби в маленькому ставку, поки одного разу ми не ризикнемо увійти в нові галузі, де перетворимося на маленьких рибок, що плавають в океані. Як електрик по житлу, який будує величезні індивідуальні будинки, мої перші дні були простими. Свердлив отвори, тяг проводи і намагався зробити це красиво. Мені не потрібно було розумітися на складностях гармонік, індуктивного опору, ємнісного зв'язку або у вирішенні складних проблем загалом. Однак, як тільки я стрибнув у комерційну та промислову роботу, я знайшов свій океан.

Як техніка з обслуговування, ви стикаєтеся з усіма видами проблем. Майже нічого з того, чого ви торкаєтеся день у день, не є новим — швидше, це відкриття пристроїв та обладнання, встановлених іншими електриками багато років тому.

Виправлення неполадок за своєю природою означає пошук рішень. Якщо єдині інструменти, які ви розумієте, як використовувати, це вилки та тестери напруги, ви не зможете достатньо глибоко поговорити з електрикою, щоб розуміти його швидко. Відкриття нового випробувального обладнання, яке може збирати більше даних, призводить до того, що електрики розвивають більший словниковий запас і глибше розуміння, що роблять схеми. Як тільки ви говорите цією мовою, схеми починають говорити набагато більше.

Кожна електрична система розмовляє з нами. Вони намагаються повідомити, коли щось вимагає харчування, але працює неправильно. Вони повідомляють нам, коли провідники дуже гарячі або коли на пристроях є шишки та синці. Вони повідомляють нам, що під землею від трансформатора, який живить електромережу, є прорваний дріт. Вони можуть повідомити, що на панелі є гаряча точка, де є несправність.

Вони намагаються поговорити з нами, але без належного випробувального обладнання ми навіть не можемо почути, що вони кажуть. Дещо попрактикувавшись на новому устаткуванні, ми можемо розпочати діалог з електричною системою. Нижче наведена інформація про випробувальне обладнання, яке може зробити революцію у здатності вирішувати проблеми у польових умовах.

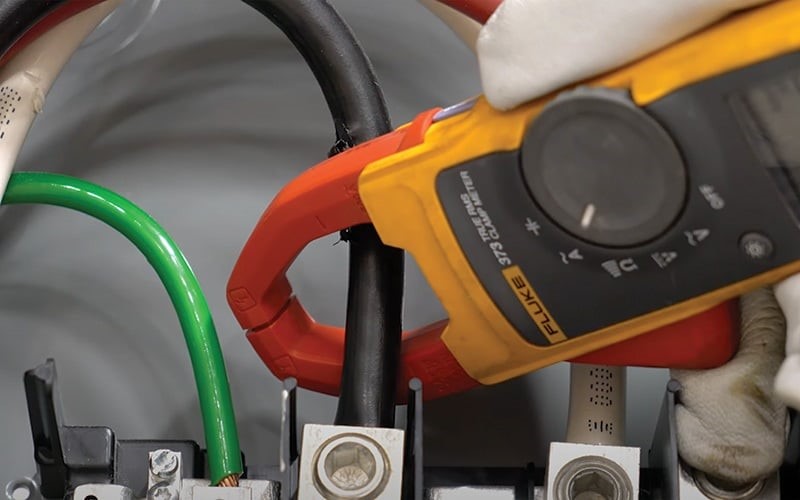

Токові кліщі-амперметри

Струмовимірювальний амперметр виділяється своєю здатністю вимірювати струм без необхідності переривання ланцюга. Він працює, охоплюючи провідник і слухаючи зміну магнітних полів, щоб визначити струм, що проходить через нього. Цей інструмент особливо корисний у ситуаціях, коли відключення живлення неможливе або може призвести до подальших ускладнень.

Електрики повинні бути навчені основ роботи з струмовимірювальними кліщами і розуміти вплив зовнішніх магнітних полів і важливість точного позиціонування кліщів. Як тільки ви зрозумієте, як цей свого роду мультиметр може виявляти магнітне поле, що розширюється і хлопається навколо провідника, ви зможете зрозуміти електромагнетизм і індукцію в цілому. Це неминуче призведе до подальшого розуміння багатьох пристроїв, що використовуються в цій галузі, таких як трансформатори струму, індуктори, контактори, реле та асинхронні двигуни.

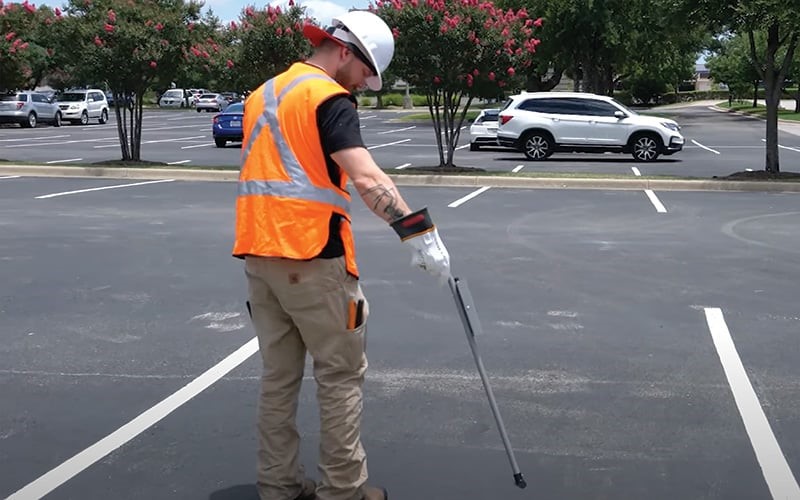

Підземний локатор ліній

Підземний локатор ліній – це важливий інструмент для картування та відстеження шляху прихованих кабелів, трубопроводів та закопаних розподільчих коробок. Локатор ліній працює шляхом приєднання передавача сигналу до провідника, що йде під землею, та приєднання іншої сторони до щупа заземлення.

Користувач надягає гарнітуру та слухає тони або зони повної тиші, поки йде у напрямку, куди може йти кабелепровід, розмахуючи локатором лінії вперед та назад. Тестер повідомить вас, коли ви йдете над підземним провідником, навіть якщо він знаходиться в кабелепроводі, заритому під трьома футами землі. Вони точні на неймовірних відстанях, і досвідчений користувач може навіть знайти під землею точки, де сигнал починає поширюватися — часто сигналізуючи про згорілий провідник або закопану розподільну коробку.

Електрики повинні вміти розрізняти силу сигналу та типи кабелів, а також інтерпретувати показання локатора у різних ґрунтових умовах. Розуміння тонкощів цих показань життєво важливе для точного виявлення та картування. Це видатний інструмент, особливо якщо ви багато працюєте з опорами комерційних паркувань або вуличним освітленням і просто не можете знайти, куди йде цей провід.

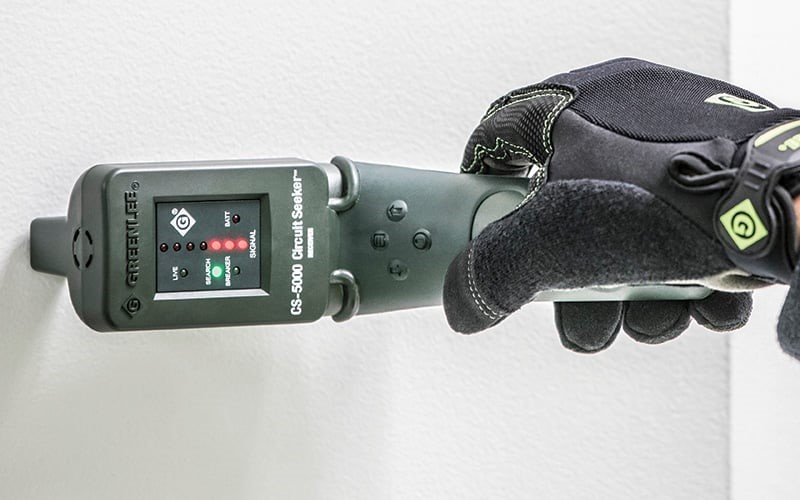

Шукач ланцюга в реальному часі

Шукач ланцюга під напругою незамінний для виявлення шляху, яким проходять провідники через стіни і стелі, що дозволяє електрику відстежувати потенційні приховані розподільні коробки або шляхи провідників при усуненні несправностей. Під час ремонту провідники часто йдуть із однієї частини будинку чи підприємства до іншої. Можливість підчепити знеструмлений або провід, що знаходиться під напругою, простежити його до вимикача або знайти шлях з кімнати в кімнату може бути надзвичайно корисною.

Деякі шукачі, такі як низьковольтні тонери, можуть використовуватися тільки в знеструмлених ланцюгах, що все одно може бути корисним. Однак ті, які можуть використовуватися в знеструмлених ланцюгах, часто здатні вирішувати проблеми, які знеструмлені версії не можуть. Розуміння різних тонів, сили сигналу і методів проведення вимагає практики, оскільки користувачі можуть думати, що вони відстежують правильний провід, при цьому просто щоб відшукати купу підключених нейтралів і, що їх тест розкидає їх по будівлі, даючи погані показання.

Навчання повинно включати калібрування пристроїв для різних матеріалів, розуміння обмежень глибини виявлення та проведення відмінностей серед дротів, що знаходяться під напругою, і потенційних помилкових спрацьовувань.

Вимірник якості електроенергії

Іноді проблеми здаються привидами, оскільки не всі електричні проблеми виникають через очевидні видимі проблеми. Коли проблеми з коефіцієнтом потужності чи гармонійні спотворення починають впливати на енергосистеми, простий тестер напруги не скаже вам, у чому проблема.

Вимірники якості електроенергії оцінюють загальну якість електроенергії, що подається, і можуть записувати дані з плином часу. Це включає аналіз коливань напруги, нерівномірності струму, невідповідності коефіцієнта потужності, гармоніки, перехідних процесів, дисбалансу та інших елементів, критичних для якості електроенергії.

Електрики повинні вміти інтерпретувати складні дані з цих лічильників для діагностики таких проблем, як провали напруги, стрибки, мерехтіння та гармонійні спотворення. Розуміння цих параметрів має вирішальне значення для виявлення та усунення проблем з якістю електроенергії, які можуть вплинути на електричні системи та обладнання. Хоча цей тип випробувального обладнання може бути досить дорогим, обсяг знань, які він дозволяє отримати електрику про електроенергію і про те, що може викликати проблеми в системі, робить їх прекрасними вчителями. Вони дозволяють підряднику з електротехніки вести неймовірно розмову з електричною системою.

3-точкове падіння потенціалу вимірювача

Вимірювач використовується для перевірки опору заземлення, що є ключовим аспектом забезпечення ефективної системи заземлення. Тест із падінням потенціалу в 3 точках – відомий метод вимірювання опору заземлення, який має вирішальне значення для зниження електричних небезпек. Він дозволяє електрику почати розуміти питомий опір ґрунту та переконатися, що система заземлення як структура виконує свою роботу.

Вимірники падіння потенціалу використовують закон Ома у польових умовах і мають пряме застосування теорії, яке спостерігається під час тесту. Тестер контролює струм, потенціал та опір між трьома електродами, щоб визначити опір заземлюючого електрода щодо землі. Низькоомний шлях до землі, зазвичай нижче 25 Ом, рекомендується для систем, відмінних від заземлених через опір.

Також є 4-точковий вимірювач падіння потенціалу, який пропонує більш детальну інформацію, особливо про питомий опір ґрунту та його зміну з глибиною. Він більш складний і використовується у сценаріях, де потрібний докладний аналіз ґрунту, а не лише значення опору.

Навчання роботі з цими тестерами має охоплювати правильне розміщення електродів та вплив опору ґрунту на показання. Електрики повинні розуміти процедури проведення цих тестів, щоб забезпечити ефективність та безпеку системи заземлення.

Мегаомметр

Мегаомметр, також відомий як ізоляційний тестер, призначений для вимірювання опору електричної ізоляції. Це тестування має велике значення для запобігання коротким замиканням та струмам витоку, які мають вирішальне значення для підтримки цілісності та безпеки електричних систем.

Пропускаючи струм високої напруги через провідники під землею, електрик може визначити, чи пошкоджено їх під час установки. В ізоляції провідників можуть бути невеликі зрізи або виїмки, які можуть не контактувати із сусіднім провідником у сухих умовах. Проте, коли вологість і температура змінюють характеристики довкілля, можуть викликати короткочасні короткі замикання. Мегаомметри також використовуються для перевірки обмоток двигунів та трансформаторів щодо пошкодження ізоляції.

Електрики повинні розуміти правильні рівні напруги, необхідні тестування різних типів ізоляції, і вміти правильно інтерпретувати значення опору. Знання безпечних процедур тестування також необхідне для запобігання пошкодженню ізоляції та забезпечення безпеки оператора.

Цінність комплексного навчання

Навчання на цих спеціалізованих тестерах спрямоване на збагачення розуміння електриками складних електричних середовищ, з якими вони стикаються. Ці всебічні знання дозволяють приймати обґрунтовані рішення, що призводить до більш ефективного і дієвого вирішення проблем.

Оскільки електрика не є явищем, що спостерігається, менш досвідчені електрики можуть робити припущення про те, що відбувається в електричній системі, оскільки вони не можуть бачити повну картину. Отримання доступу до кращого навчання з більш сучасним випробувальним обладнанням може дати їм цілісне розуміння теорії електрики, надаючи їм ширший спектр рішень для використання при усуненні несправностей.

Не кожна компанія може дозволити собі купувати дороге обладнання, особливо для кожного техніка. Поширений метод включення дорогого нового обладнання - це купівля та зберігання його під замком у головному офісі доти, доки воно не знадобиться. Коли вони видаються техніку, переконайтеся, що він розписався в отриманні тестера і розуміє, що його ім'я прикріплено до нього і він несе за нього виняткову відповідальність. Рекомендується проводити щомісячне навчання з випробувального обладнання, щоб техніки продовжували відточувати застосування процедур тестування.

У динамічній сфері електромонтажних робіт, оснащення себе знаннями та навичками у галузі спеціального тестування є не просто перевагою; це потреба. Інвестуючи у ретельні програми навчання для цих важливих інструментів, електромонтажні підрядники можуть гарантувати безпеку, точність та ефективність своїх операторів. Ця глибина знань — більша за конкурентну перевагу, це прагнення до досконалості в електромонтажній галузі. Забезпечення того, щоб ваші техніки розуміли мову електричних систем, має вирішальне значення для їхньої здатності бути кращими в тому, що вони роблять.
