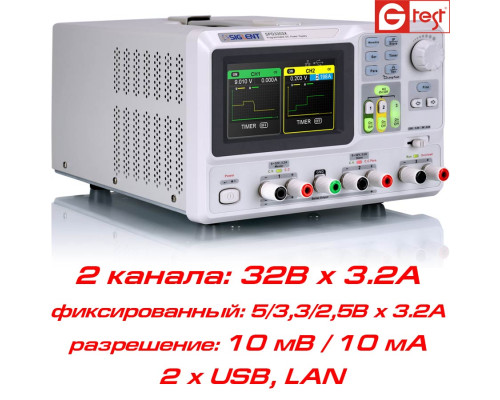

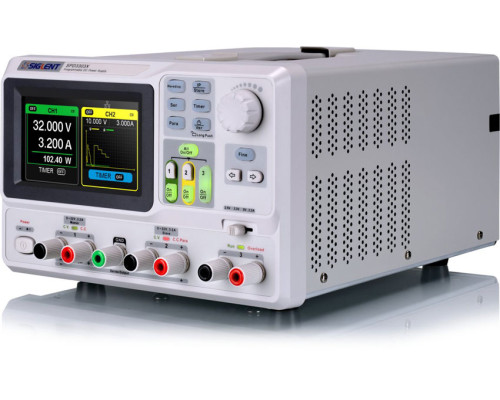

SPD3303X-E програмоване джерело живлення

Програмоване джерело живлення SPD3303X-E виробництва компанії Siglent – є триканальним, канали незалежні, ізольовані, максимальна сумарна потужність до 220Вт. Особливістю SPD3303X-E є точний контроль за вихідними параметрами, простота програмування, таймінг, великий дисплей, режим осцилографа по кожному каналу, програмування з використанням EasyPower (в комплекті постачання).

Два канали джерела - гальванічно розв'язані, регульовані, забезпечують стабілізацію напруги в діапазоні від 0 до 32 В з роздільною здатністю 10 мВ, діапазон обмеження струму від 0 до 3,2 А з роздільною здатністю 10 мА, у разі досягнення встановленого значення струму - канал переходить в режим стабілізації струму.

У режимі стабілізації забезпечує високу якість живлення та прецизійний контроль як за струмом так і напругою. Високі технічні характеристики SPD3303X-E, а також їхня функціональність дозволяють використовувати джерела для прецизійного харчування найбільш відповідальних і вимогливих до якості споживачів.

Купити джерело живлення Siglent SPD3303X-E можете зробивши замовлення по телефону або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".

Детальні технічні характеристики блоку живлення SPD3303X

Посібник "Швидкий старт" для SPD3303X

Програмне забезпечення EasyPower

ОСОБЛИВОСТІ програмованого джерела живлення SPD3303X-E:

• Три гальванічно розв'язані канали: регульовані 2х32В/3,2А, фіксований: 2,5В - 3,3В - 5,0В / 3,2А
• 5-ти розрядний дисплей за напругою, роздільна здатність: 10 мВ (SPD3303X 1мВ)
• 4-х розрядний дисплей по струму, роздільна здатність: 10 мА (SPD3303X 1мА).
• Три режими роботи: незалежні канали, паралельне та послідовне включення
• Відображення напруги та струму у часі
• Підтримка таймера 5 груп від 0 до 10 000 сек.
• Інтерфейси LAN/USB.
• Дисплей: 4,3" роздільна здатність: 480 х 272
• Контроль за системою охолодження для зменшення шуму
• Захист від перевантаження, перегрівання.
• Збереження/виклик до 5 груп попередніх установок.

ОБЛАСТІ ЗАСТОСУВАННЯ
• Проектування та налагодження електронних проектів необхідних до якості напруги живлення
• Лабораторні дослідження, що вимагають програмованих параметрів струму та напруги
• Функціональне тестування електронних збірок та пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	SPD33003X	SPD33003X-E
Кількість каналів	регульовані CH1/CH2, фіксований CH3
Діапазон напруги	CH1: напруга: від 0 – 32В; Струм: від 0 до 3,2А CH2: напруга: від 0 – 32В; Струм: від 0 до 3,2А CH3: напруга: 2,5/3,3/5,0 B; струм: до 3,2А
мін. дозвіл по напрузі та струму	1 мВ, 1 мА	10 мВ, 10 мА
Точність встановлення	напруга: ±(0,03%+10мВ)	напруга: ±(0,5%+2е.м.р.)
	струм: ±(0,3%+10мА)	струм: ±(0,5%+2е.м.р.)
Точність відображення	напруга: ±(0,03%+10мВ)	напруга: ±(0,5%+2е.м.р.)
	струм: ±(0,3%+10мА)	струм: ±(0,5%+2е.м.р.)
Стабілізація напруги	вплив харчування: < 0,01% + 3мВ вплив навантаження: < 0,01% + 3мВ пульсації та шум: < 1 мВ порівн.кв. (5 Гц – 1 мГц) час відновлення: 50 мкс (зміна навантаження на 50%, мінімум 0,5А)
Стабілізація струму	вплив харчування: <0,2% + 3мА вплив навантаження: < 0,2% + 3мА пульсації та шум: < 3 мА порівн.кв.
Паралельне включення	вплив харчування: < 0,01% + 3мВ вплив навантаження: < 0,01% + 3мВ
Послідовне включення	вплив харчування: < 0,01% + 5мВ вплив навантаження: < 300мВ
CH3: фіксований канал	напруга: (2,5/3,3/5,0В) ±8% вплив харчування: < 0,01% + 3мВ вплив навантаження: < 0,01% + 3мВ пульсації та шум: < 1 мВ порівн.кв. (5 Гц – 1 мГц)
Дисплей	TFT-LCD 4,3"; розрядність: 480 х 272
Розрядність дисплея	5-ти розрядний дисплей за напругою; 4-розрядний дисплей по струму	4-ти розрядний дисплей за напругою; 3-х розрядний дисплей по струму
Функція блокування	є
Пам'ять	5 попередніх установок
Вихідна потужність	220 Вт
живлення	АС 100В/120В/220В/230В ±10%; 50/60 Гц
Стандартні інтерфейси	LAN, USB Device
Ізоляція	більше 20 МОм (корпус-конектор); більше 30 МОм (корпус-мережа), тестова напруга 500В АС
Умови робітники	температура: від 0 ° С до 40 ° С; відносна вологість: до 70%
Умови зберігання	температура: від -10 ° С до 70 ° С; відносна вологість: до 70%
Габарити	225 (ширина) x 143 (висота) x 278 (глибина) мм
Маса	8 кг.

КОМПЛЕКТАЦІЯ
• Джерело живлення SPD3303X-E – 1 шт.
• Сертифікат калібрування – 1 екз.
• Кабелі для підключення навантаження – 2 комплекти.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 шт.

КОРОТКИЙ ОГЛЯД: функціональність прецизійного джерела живлення Siglent SPD3303X-E:

Програмований таймер Функція таймера передбачає реалізацію, кожного каналу незалежно, п'яти груп налаштувань. Великий графічний дисплей забезпечує максимальну простоту та наочність при формуванні груп параметрів (струму, напруги, часу). Особливістю є великий діапазон часових налаштувань від 0 до 10000 сек. для кожної та п'яти груп.

Візуалізація (функція осцилографа) У режимі таймера можлива графічна візуалізація значень струму та напруги. Як показано на зображенні, функція таймера працює незалежно по кожному каналу (СH1 в режимі стабілізації напруги, СH2 в режимі стабілізації струму).

Збереження та перегляд настройок джерела живлення Функціональність джерела живлення передбачає збереження та виклик до 5 варіантів налаштувань.

Дистанційне керування блоком живлення Віддалене управління джерелом живлення розширює функціональність джерела живлення, наприклад можна задавати більше ніж 5 тимчасових інтервалів по таймінгу.

можлива назва: SPD3303X, SPD-3303X, SPD 3303X
