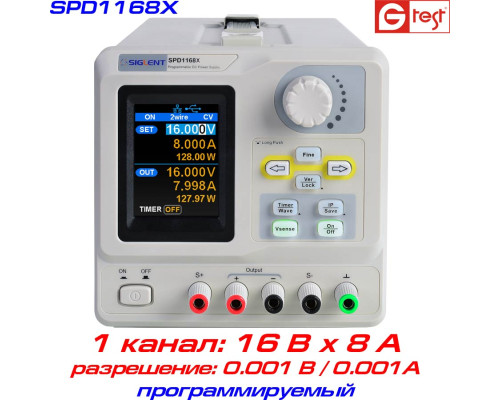

SPD1168X Програмоване прецизійне одноканальне джерело живлення
Прецизійне програмоване джерело живлення SPD1168X виробництва компанії Siglent – є одноканальним, максимальна сумарна потужність 128 Вт. Особливістю SPD1168X є прецизійний контроль за вихідними параметрами, простота програмування, таймінг, великий дисплей, режим осцилографа вихідного сигналу, 2-провідний або 4-провідний режим підключення навантаження, програмування з використанням ПЗ EasyPower (в комплекті поставки).
Джерело живлення SPD1168X забезпечує стабілізацію напруги в діапазоні від 0 до 16 В з роздільною здатністю 1 мВ, діапазон обмеження струму від 0 до 8 А з роздільною здатністю 1 мА. У разі досягнення встановленого значення струму джерело перетворюється на режим стабілізації струму.
У режимі стабілізації забезпечує високу якість живлення та прецизійний контроль як за струмом так і напругою. Високі технічні характеристики SPD1168X, а також його функціональність дозволяють використовувати джерело для прецизійного живлення найбільш відповідальних та вимогливих до якості споживачів.
Купити джерело живлення Siglent SPD1168X можете, зробивши замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Детальні технічні характеристики блока живлення SPD1168X
Порівняльні характеристики блоків живлення
Програмне забезпечення EasyPower
• 5-ти розрядний дисплей за напругою, роздільна здатність: 1 мВ
• 4-х розрядний дисплей по струму, роздільна здатність: 1 мА
• 2-х провідний або 4-х провідний режим підключення навантаження
• Відображення напруги та струму у часі
• Підтримка таймера 5 груп від 0 до 10 000 сек.
• Інтерфейси LAN/USB.
• Дисплей: 2,8"
• Контроль за системою охолодження для зменшення шуму
• Захист від перевантаження, перегрівання.
• Збереження/виклик до 5 груп попередніх установок.
• Проектування та налагодження електронних проектів необхідних до якості напруги живлення
• Лабораторні дослідження, що вимагають програмованих параметрів струму та напруги
• Функціональне тестування електронних збірок та пристроїв.
| Модель | SPD1168X | |
| Кількість каналів | один | |
| Діапазон напруги та струму | напруга: від 0 – 16 В; Струм: від 0 до 8 А | |
| мін. дозвіл по напрузі та струму | 1 мВ, 1 мА | |
| Точність встановлення | напруга: ±(0,03%+10мВ) | |
| струм: ±(0,3%+10мА) | ||
| Точність відображення | напруга: ±(0,03%+10мВ) | |
| струм: ±(0,3%+10мА) | ||
| Стабілізація напруги | вплив харчування: < 0,01% + 2мВ вплив навантаження: < 0,01% + 2мВ пульсації та шум: < 0,35/3 мВ порівн.кв. (20 Гц – 20 мГц) час відновлення: 50 мкс (зміна навантаження на 50%, мінімум 0,5А) | |
| Стабілізація струму | вплив харчування: <0,2% + 3мА вплив навантаження: < 0,2% + 3мА пульсації та шум: < 3 мА порівн.кв. | |
| Дисплей | TFT-LCD 2,8" | |
| Розрядність дисплея | 5-ти розрядний дисплей за напругою; 4-розрядний дисплей по струму | |
| Функція блокування | є | |
| Пам'ять | 5 попередніх установок | |
| Вихідна потужність | 128 Вт | |
| живлення | АС 100В/120В/220В/230В ±10%; 50/60 Гц | |
| Стандартні інтерфейси | LAN, USB Device | |
| Ізоляція | більше 20 МОм (корпус-конектор); більше 30 МОм (корпус-мережа), тестова напруга 500В АС | |
| Умови робітники | температура: від 0 ° С до 40 ° С; відносна вологість: до 70% | |
| Умови зберігання | температура: від -10 ° С до 70 ° С; відносна вологість: до 70% | |
| Габарити | 155 (ширина) x 145 (висота) x 280 (глибина) мм | |
| Маса | 5,5кг. | |
КОМПЛЕКТАЦІЯ
• Джерело живлення SPD1168X – 1 шт. • Сертифікат калібрування – 1 екз. • Кабель для підключення навантаження – 1 комплект. • Посібник користувача – 1 шт. • Гарантійний талон – 1 шт.
КОРОТКИЙ ОГЛЯД: функціональність прецизійного джерела живлення Siglent SPD1168X:
Програмований таймер Функція таймера передбачає реалізацію, кожного каналу незалежно, п'яти груп налаштувань. Великий графічний дисплей забезпечує максимальну простоту та наочність при формуванні груп параметрів (струму, напруги, часу). Особливістю є великий діапазон часових налаштувань від 0 до 10000 сек. для кожної та п'яти груп. |
Візуалізація (функція осцилографа) У режимі таймера можлива графічна візуалізація значень струму та напруги. Як показано на зображенні, функція таймера працює незалежно по кожному каналу (СH1 в режимі стабілізації напруги, СH2 в режимі стабілізації струму). |
Збереження та перегляд настройок джерела живлення Функціональність джерела живлення передбачає збереження та виклик до 5 варіантів налаштувань. |
Дистанційне керування блоком живлення Віддалене управління джерелом живлення розширює функціональність джерела живлення, наприклад можна задавати більше ніж 5 тимчасових інтервалів по таймінгу. |
можлива назва: SPD3303X, SPD-3303X, SPD 3303X
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
