Розуміння безперервності: що це таке, чому це важливо та як це перевірити

Що таке безперервність?

В електричній термінології безперервність електричного кола означає наявність повного та безперервного шляху для протікання електричного струму між двома точками. Коли коло або провід мають безперервність, це означає, що немає розриву, і струм може вільно проходити. Це має вирішальне значення для забезпечення належної роботи електричних пристроїв, оскільки відсутність безперервності через розрив або несправність може перешкодити роботі компонентів або навіть створити загрозу безпеці.

Навіщо перевіряти безперервність?

Перевірка цілісності електричних ланцюгів є важливою для усунення несправностей та перевірки електричних кіл, приладів і проводів. Це простий тест, який допомагає:

1. Виявлення несправностей або пошкоджених ланцюгів – швидко виявляє пошкоджені з’єднання або несправну проводку, допомагаючи вам відремонтувати або замінити пошкоджені деталі.

2. Перевірка з’єднань у нових системах – забезпечення надійності всіх з’єднань під час встановлення допомагає запобігти проблемам у майбутньому.

3. Забезпечення безпеки – Перевіряючи безперервність електричного кола, можна виявити короткі замикання або несправні компоненти, які можуть призвести до перегріву, пожежі або ураження електричним струмом.

Коли і де використовувати тестування безперервності

Тестування на безперервність корисне в широкому спектрі застосувань:

• Перевірка проводки та кабелів – Визначте, чи пошкоджено дріт або кабель, перевіривши цілісність електричного кола на обох кінцях.
• Ремонт побутової техніки – виявлення зламаних або несправних компонентів у побутовій техніці.
• Автомобільна діагностика – перевірка ланцюгів в електричній системі автомобіля, наприклад, перевірка несправних запобіжників, фар або проводки.

Як перевірити безперервність

Мультиметр спрощує перевірку цілісності електричного кола за допомогою лише кількох простих кроків. Ось простий посібник із виконання перевірки цілісності електричного кола:

1. Підготуйте мультиметр.

Встановіть мультиметр у режим перевірки цілісності ланцюжка. Часто це позначається символом, що нагадує звукові хвилі.

2. Спочатку перевірте мультиметр.
Щоб переконатися, що ваш мультиметр працює, з’єднайте два щупи разом. Якщо ланцюжок не переривається, ви почуєте звуковий сигнал (якщо ваш мультиметр має звукову функцію) або побачите, як на дисплеї відобразиться значення, близьке до нуля.

3. Підготовка кола.
Переконайтеся, що коло або пристрій, який ви тестуєте, вимкнено, щоб уникнути випадкових уражень струмом або пошкодження мультиметра.

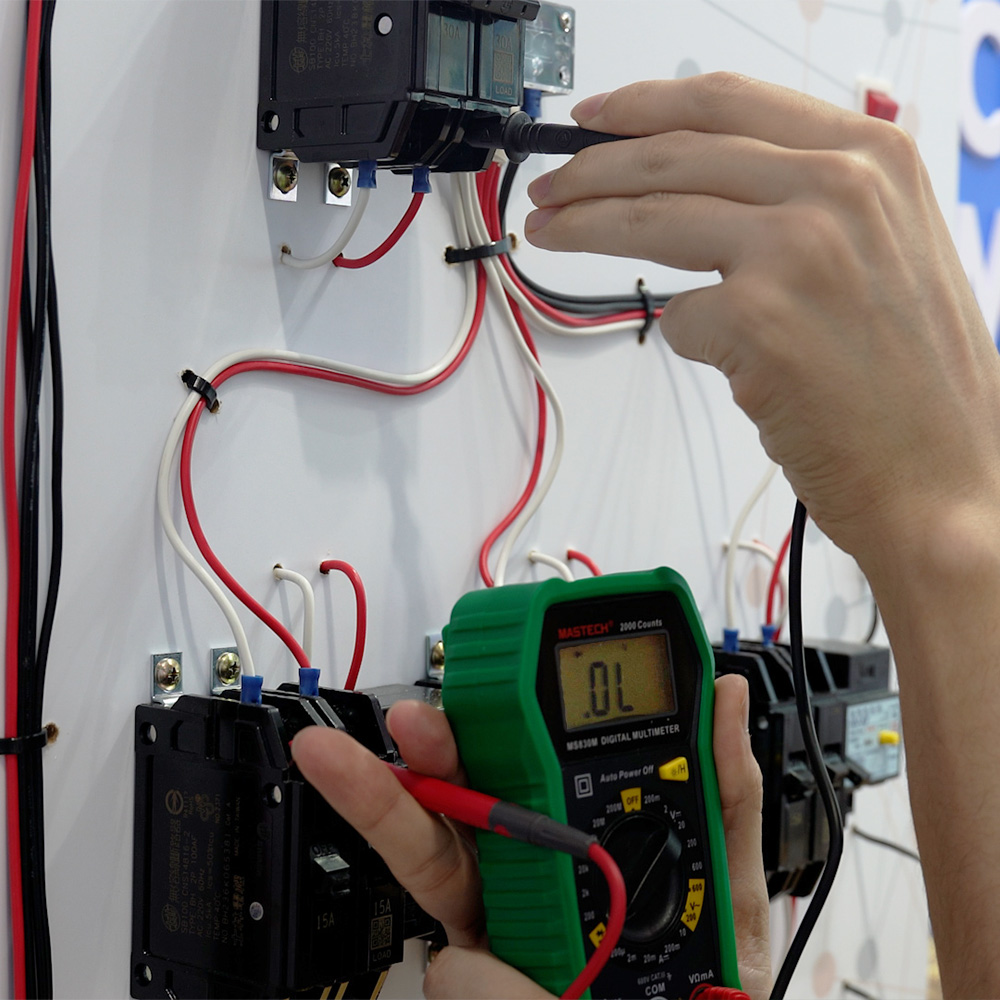

4. Підключіть щупи до кола.
Розмістіть по одному щупу на кожному кінці кола, дроту або компонента, який ви перевіряєте. Якщо шлях повний (безперервність), мультиметр подасть звуковий сигнал або на дисплеї з'явиться низький показник опору, близький до нуля. Якщо на дисплеї відображається «OL» (розірваний контур), це вказує на розрив безперервності.

5. Інтерпретуйте результати.
Звуковий сигнал або низький опір, аж до 0, означає, що компонент має цілісність. Якщо ви отримуєте показник розімкнутого контуру (OL), це вказує на обрив, і ланцюг або компонент можуть потребувати ремонту або заміни.

Перевірка цілісності електричних кіл є важливою навичкою для кожного, хто працює з електронікою або електричними системами, від професіоналів до ентузіастів-аматорів. Розуміння цілісності електричних кіл та знання того, як перевірити їх за допомогою мультиметра, може допомогти забезпечити належну та безпечну роботу кіл.
