Принцип роботи та застосування ультразвукового витратоміра

Ультразвуковий витратомір широко використовується в різних виробничих пристроях будь-якого заводу, у тому числі для вимірювання води, вуглеводнів, лугів і т.д. У порівнянні з традиційними механічними та електромагнітними витратомірами він відрізняється високою точністю вимірювань, відмінною адаптацією до діаметра труби, безконтактним вимірюванням рідини, зручністю використання, простим цифровим керуванням тощо.

У статті розглядаються проблеми, пов'язані з використанням ультразвукового витратоміра для вимірювання витрати рідини, з акцентом на принцип вимірювання, класифікацію, встановлення та застосування ультразвукового витратоміра.

Принцип роботи ультразвукового витратоміра: Ультразвуковий витратомір широко використовується у різних виробничих пристроях підприємства різного профілю. У числі вимірюваних середовищ використовуються вода, вуглеводні, луг і т. д. Поширюючись в поточній по трубопроводах рідини, ультразвукові хвилі передають інформацію про її витрату. Таким чином, швидкість потоку рідини може бути виміряна за допомогою прийнятої ультразвукової хвилі та перерахована у витрату. Ці дані можна підключити до покажчика рівня води для вимірювання її витрати у відкритому водоймищі.

Використання ультразвукового витратоміра не вимагає монтажу вимірювального елемента рідина, тому прилад не змінює стан потоку рідини і не створює додаткового опору.

Встановлення та обслуговування приладу не вплинуть на роботу виробничого трубопроводу, тому прилад є ідеальним енергозберігаючим витратоміром.

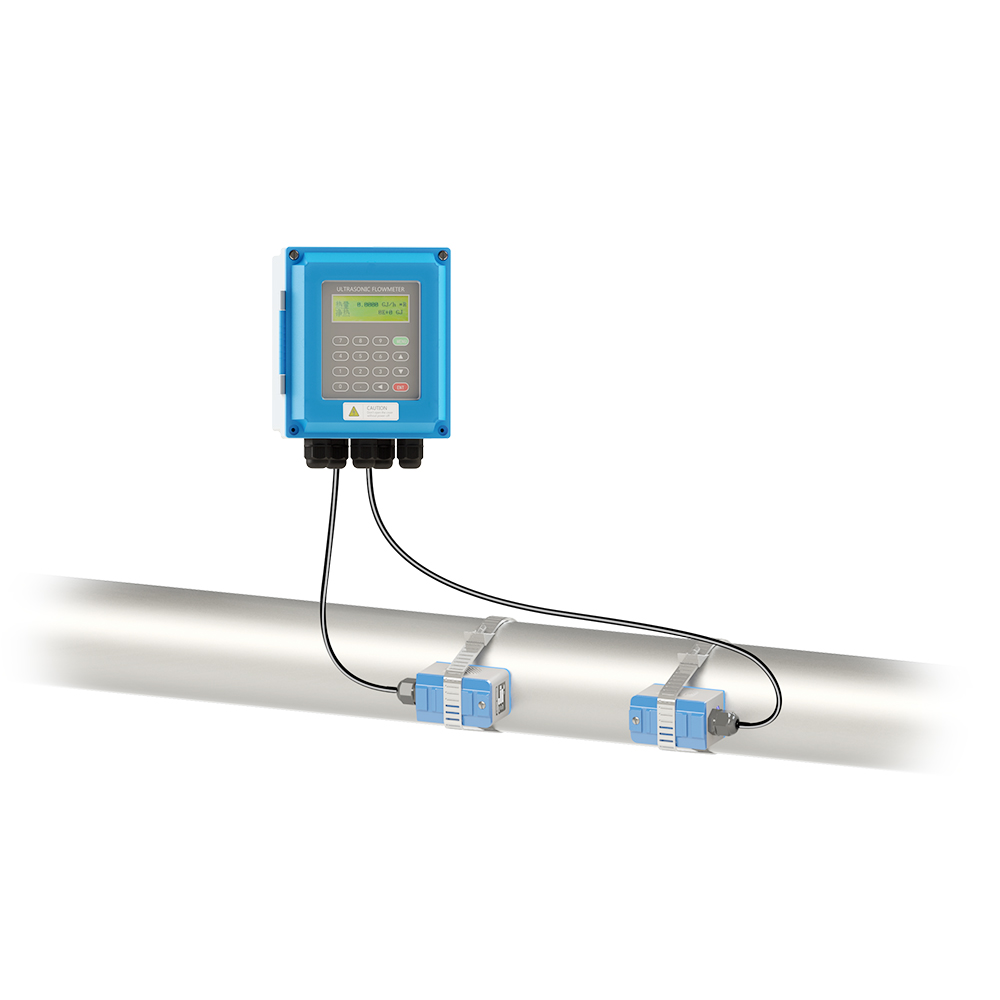

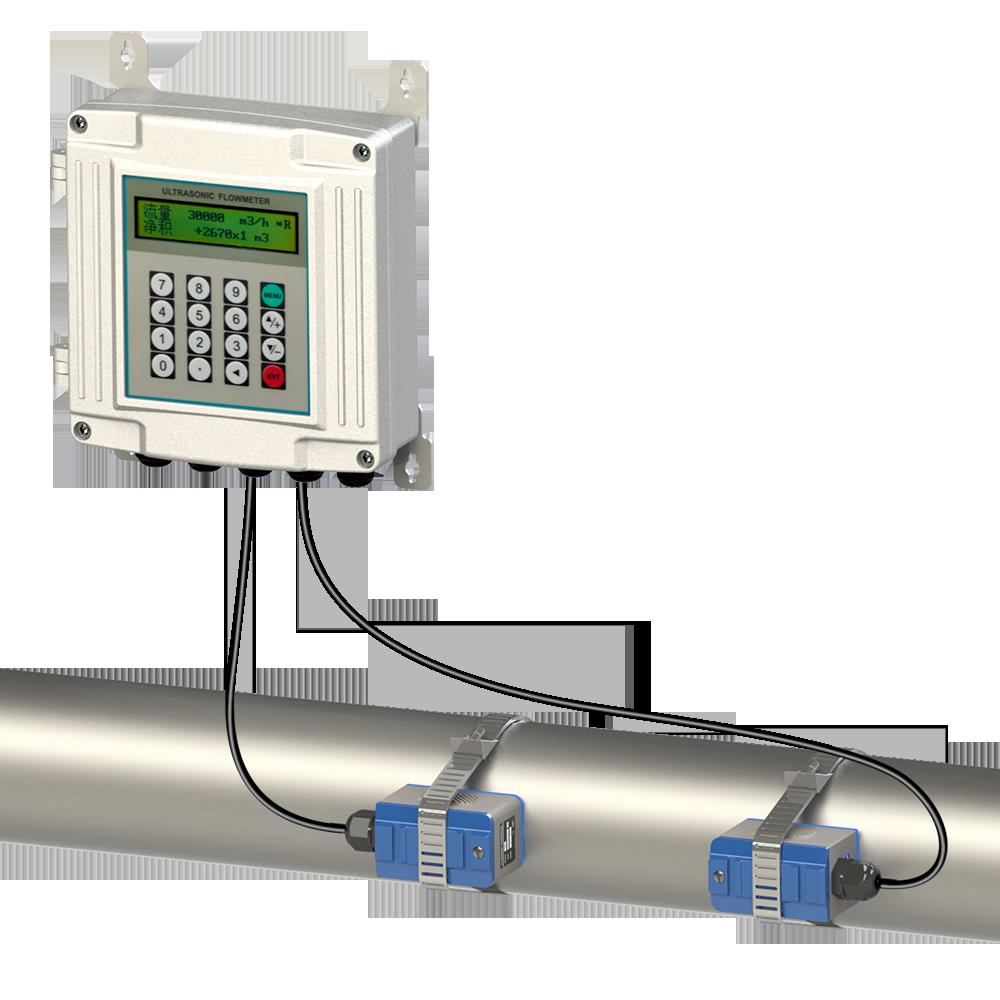

Ультразвуковий витратомір складається з трьох частин: ультразвукового перетворювача, електронної схеми та системи відображення та накопичення витрати. Ультразвуковий перетворювач перетворює електричну енергію в ультразвукову і передає її вимірюваної рідини. Ультразвуковий сигнал, отриманий приймачем, посилюється електронною схемою і перетворюється на електричний сигнал, що представляє для оператора витрату для відображення та підсумовування. Таким чином, реалізується технологія визначення витрати та відображення даних.

Крім того, точність вимірювання витрати ультразвуковим витратоміром практично не залежить від температури, тиску, в'язкості, щільності та інших параметрів рідини, що дозволяє використовувати його як безконтактний і портативного вимірювального приладу, що дозволяє вирішити проблему, з якою стикаються інші типи приладів. Проблеми вимірювання витрати корозійних, непровідних, радіоактивних, легкозаймистих та вибухонебезпечних середовищ вирішені.

Електронна схема ультразвукового витратоміра включає схеми передачі, прийому, обробки сигналу і відображення. Виміряні миттєві та накопичені значення витрати відображаються у цифровому чи аналоговому вигляді.

Характеристики ультразвукового витратоміра:

Переваги:

Це безконтактний прилад для вимірювання витрати, здатний вимірювати об'ємну витрату рідких та газоподібних середовищ. Крім переваг електромагнітних витратомірів (відсутність втрат тиску, відсутність перешкод у полі потоку, вимірювання витрати агресивних середовищ, домішок і бруду), прилад також здатний вимірювати витрату непровідних середовищ, він не чутливий до тиску, температурі, в'язкості і щільності рідини, володіє високою універсальністю, володіє високою універсальністю різного діаметра; Прилад простий у встановленні та обслуговуванні. Не потрібно перекривати потік рідини, що не впливає на нормальний потік рідини у трубопроводі. При встановленні не потрібні клапани, фланці, обвідні труби тощо; Ультразвуковий витратомір особливо підходить для вимірювання витрати середовища в трубопроводах великого діаметру. Завдяки відсутності втрат тиску досягається значний ефект енергозбереження.

Недоліки:

Установка не повинна розташовуватись надто близько до джерела вібрації, що може вплинути на точність вимірювання датчиками при вимірюванні витрати води. Оскільки вода схильна до утворення накипу в трубопроводі протягом тривалого часу це може вплинути на потужність сигналу датчика;
