SIGLENT SHA850A, портативний портативний аналізатор спектру, а також аналізатор кабелів та антен, є потужним та гнучким інструментом для польових та зовнішніх радіочастотних додатків, включаючи техніку зв'язку, експлуатацію та технічне обслуговування телекомунікацій, управління радіо, заводське виробництво, освіта та навчання та багато інших галузей . Професійна точність із гнучкими можливостями аналізу та можливість проводити вимірювання там, де вони вам потрібні, за допомогою повного портативного рішення.

З діапазоном частот до 7,5 ГГц аналізатор забезпечує надійні автоматичні вимірювання та кілька режимів роботи. Аналізатор спектру, включаючи вбудований підсилювач та незалежне джерело сигналу, високу швидкість сканування, високу чутливість може виконувати моніторинг мовлення, сканування потужності каналу. , виявлення бездротових перешкод, моніторинг потужності, електромагнітна сумісність та інші функції.

Тестер кабелю та антени з вбудованим зсувом постійної напруги, з функцією векторного аналізу мережі з 1 каналом і 2 портами, може вимірювати TDR, VSWR, налагодження узгодження портів, вимірювання втрат, налагодження опорного підсилювача, визначення місця пошкодження кабелю, діаграму Сміта і т.д. буд.

Особливості та переваги

• Діапазон частот аналізатора діапазону від 9 кГц до 7,5 ГГц 165 dBm /Hz. Середній рівень шуму, що відображається (тип. 10 4 dBc/Hz.@10 k Hz. Фазовий шум зі зміщенням 10 кГц (тип. 1 ГГц), від 1 Гц до 10 МГц Мінімальна роздільна здатність смуги пропускання (RBW) Підсилювач і незалежне джерело сигналу до 7,5 ГГц, GPS-позиціонування та реєстрація

• Кабель та антена Діапазон випробувальних частот від 100 кГц до 7,5 ГГц, аналіз відстані до несправності та часової області

• Векторний аналізатор ланцюгів B ias out до 32 В постійного струму

• Типовий час роботи 4 години, вага нетто 3,2 кг, мультисенсорний екран 8,4 дюйми, підтримка миші та клавіатури

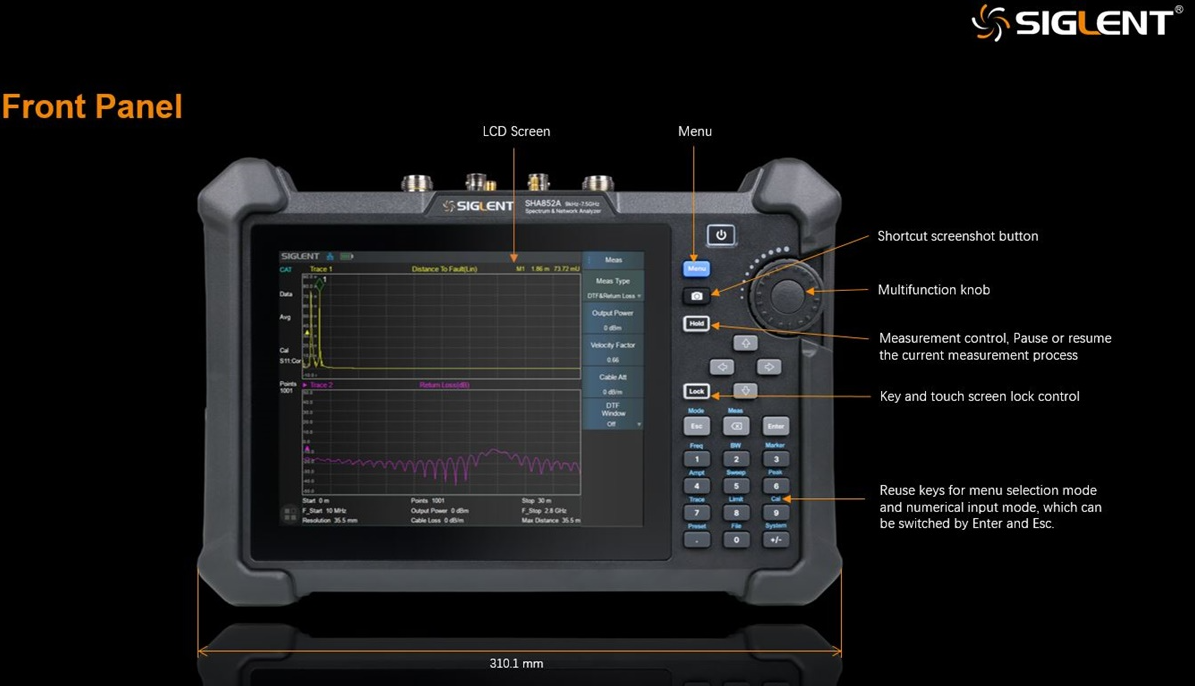

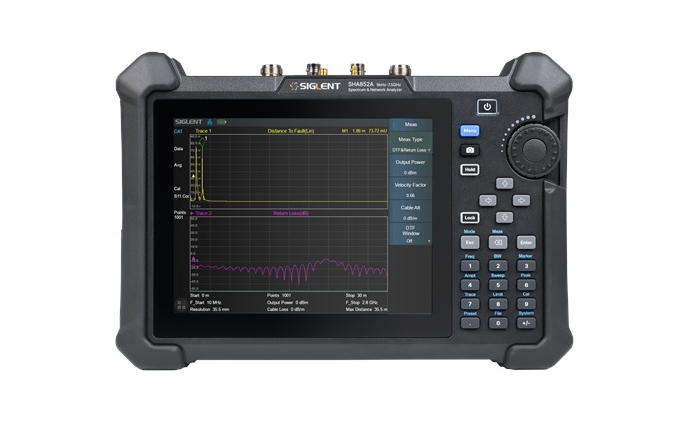

    Фронтальний вигляд


  8,4-дюймовий мультисенсорний екран та повне керування з клавіатури

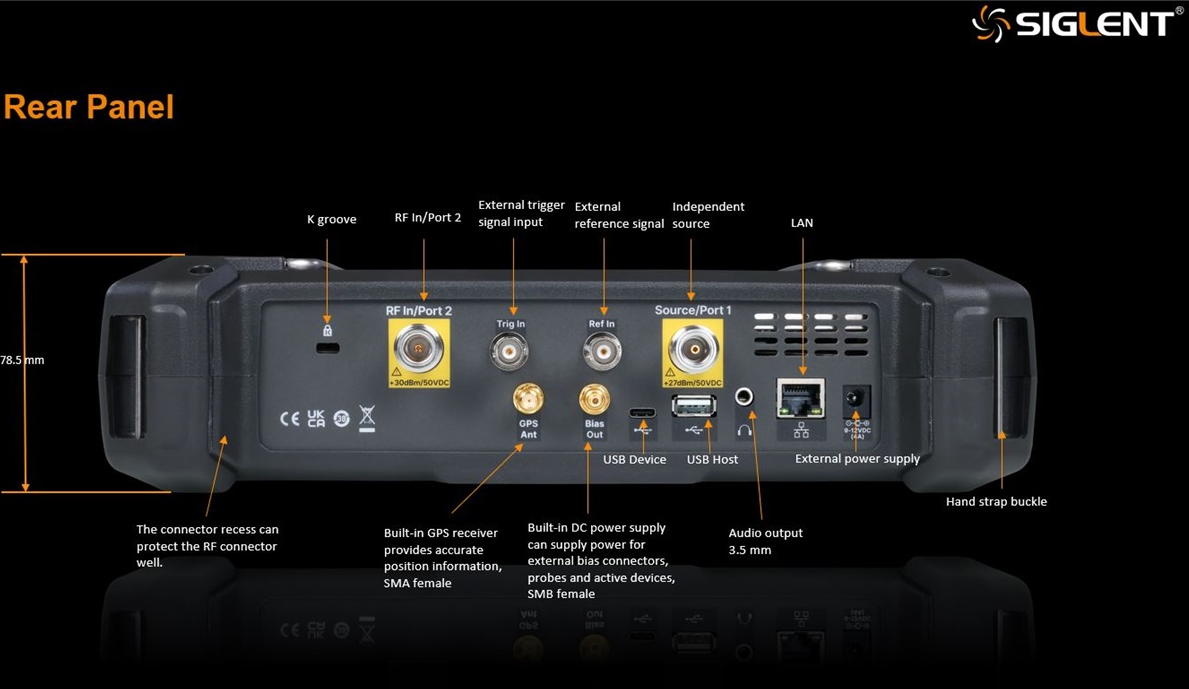

     Порти


      ВЧ-вхід Порт 2: гніздо типу N, 50 Ом ном.
      Порт джерела 1: гніздо типу N, 50 Ом ном.
      USB-хост: штекер USB A, версія 2.0
      Навушники: роз'єм 3,5 мм
      USB-пристрій USB: штекер C, версія 2.0
      LAN: LAN VXI11 10/100 Base RJ 45
      Антена GPS (приймач GPS): SMA (F) 3,3 В, 50 Ом
      Вихід усунення (SHA850-BIAS): SMB (F) 12–32 В Крок 0,1 В
      10 МГц Вхід опорного сигналу: 10 МГц від 5 до +10 dBm, гніздо типу BNC, 50 Ом
      Вхід зовнішнього тригера: 1 кОм, рівень TTL 5, гніздо типу BNC

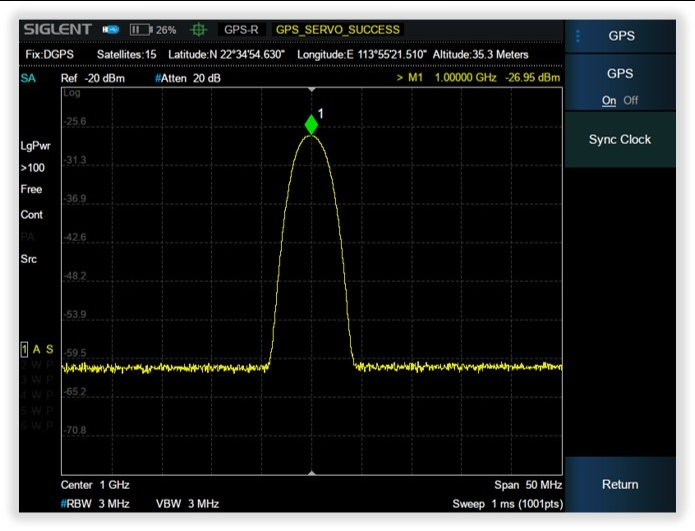

  GPS

  GPS Реєстратор розташування та журналу трасування, синхронізація еталонного годинника 10 МГц
  Область для «Відображення інформації GPS»
  Область для «Значок блокування супутника GPS»


  Інформація про відображення GPS:
  Виправити: Недійсно / Оцінно: Невідома система /
  GNSS: глобальна навігаційна супутникова система
  DGPS: диференційна глобальна система позиціонування


  Супутник: кількість супутників
  Широта Довгота Висота

  *Потрібна антена GPS та додатковий приймач GPS. Опція запису GPS для збереження даних.

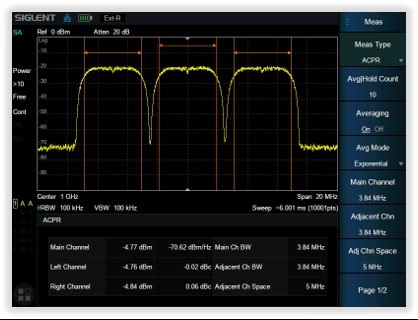

  ACPR

  Загальна характеристика вимірювання протоколів зв'язку з урахуванням каналів.


  Він може описувати позасмугові характеристики спотворення спектра сигналу, спричинені нелінійними спотвореннями підсилювача потужності.

  *Потрібна опція AMK (розширений вимірювальний комплект)

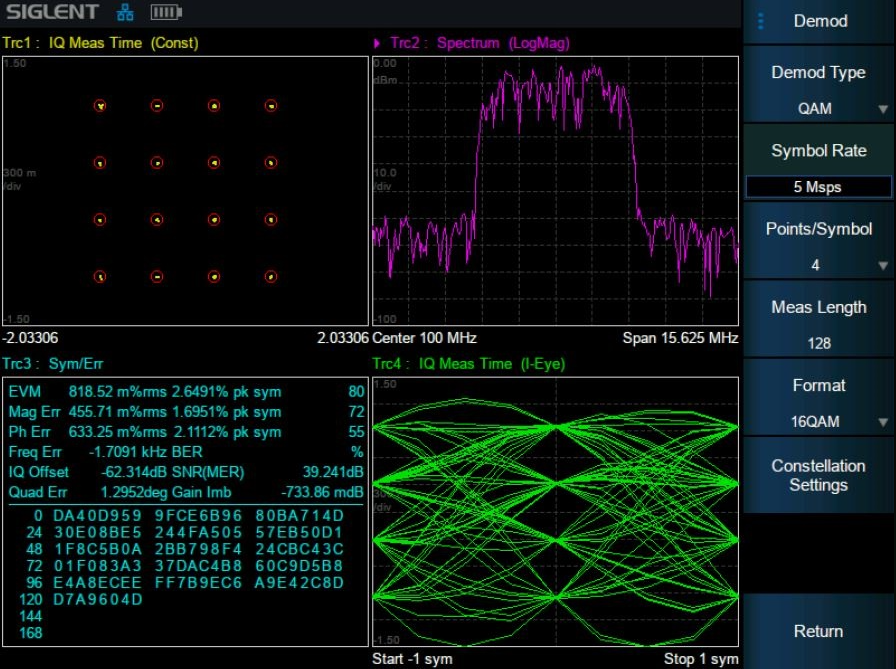

        Аналіз модуляції сигналу

        Аналоговий сигнал: AM/FM/PM (опція AMA)

       Цифровий сигнал: ASK/FSK/PSK/QAM (опція DMA)


       Обчислення EVM (величина вектора помилки)


       Чинники якості передачі


       Режими візуалізації включають очкові діаграми та сузір'я.


       Поширює пошук та усунення несправностей на складні сигнали та системи

       *Потрібна опція AMA / DMA

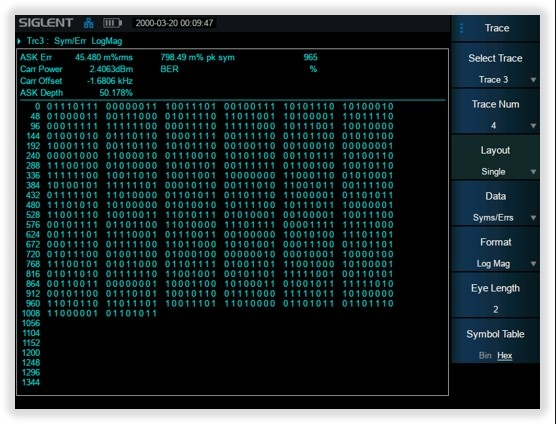

            Аналіз цифрової модуляції

        Відображення у двійковому або шістнадцятковому форматі


        Порівняйте захоплені дані з відомими даними, щоб розрахувати BER (Коефіцієнт бітових помилок)


       *Потрібна опція DMA

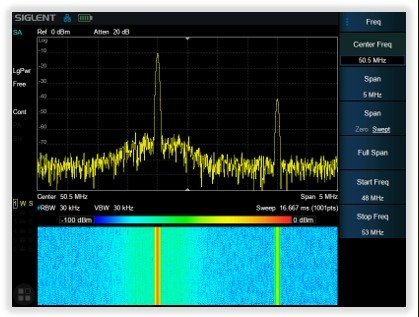

  Спектральний монітор

  Колір є спектральною енергією V

  Ось X – частота.
  Вісь Y - час. Також називається спектрограмою чи діаграмою водоспаду.


  Виявлення переривчастих сигналів та сигналів зі стрибкоподібною перебудовою частоти


  Ми можемо спостерігати зміну сигналу протягом тривалого часу.

  *Потрібна опція AMK (розширений вимірювальний комплект)

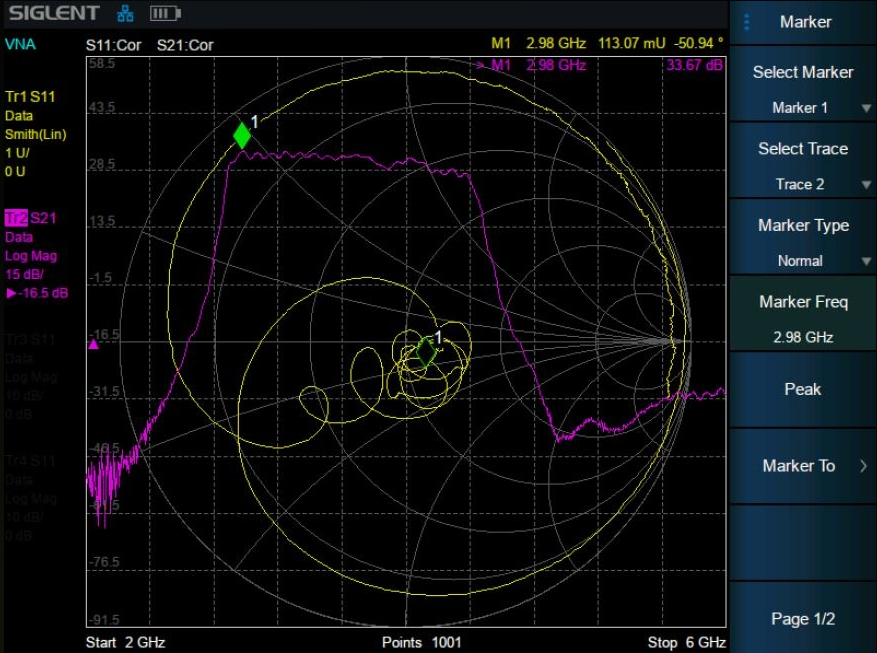

          Векторний аналізатор ланцюгів

       Простий вимір S11 та S21
       Максимальна кількість точок виміру: 10001


       Вміст дисплея включає:


  •      Фаза


  •      Групова затримка


  •      Полярна картка


  •      Діаграма Сміта


       Одночасний дисплей S11 та S21 забезпечує прості та інтуїтивно зрозумілі вимірювання імпедансу.

      *Потрібна опція VNA
