Основи цифрових мультиметрів. ЧАСТИНА 4

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Вимірювання опору

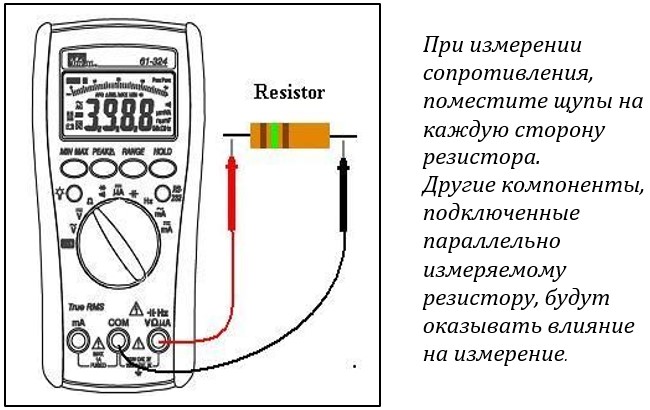

Коли ви вперше поміщаєте вимірювач у функцію (Ω ), вимірювач видасть на дисплеї OL або 1, що означає нескінченне показання. Важливо, щоб при вимірі опору ланцюг був знеструмлений або вимкнений, інакше ланцюг може пошкодити вимірювач. Більшість вимірювальних приладів мають захист від перевантаження на всіх діапазонах, щоб запобігти цьому, але ви повинні перевірити характеристики вашого цифрового мультиметра, щоб переконатися.

Вимірювання діодів

Діод це напівпровідниковий прилад, який дозволяє струму текти тільки в одному напрямку. Стандартна функція Ом на цифровому мультиметрі не забезпечує достатньо енергії для перевірки діода. Функція діода прикладає відповідну кількість тиску (або потенціалу напруги) та вимірює падіння напруги на діоді.

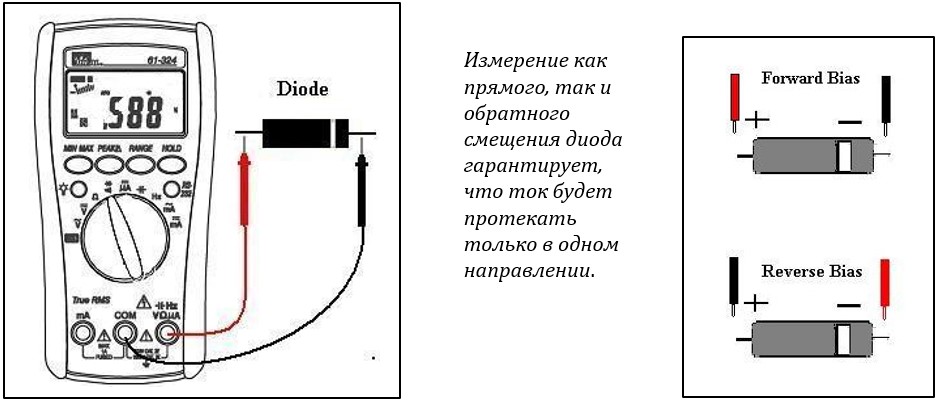

Щоб перевірити діод, спочатку виміряйте пряме усунення діода. Для більшості кремнієвих діодів падіння напруги повинне становити близько 0,5 В +/- 0,2 В.

Потім виміряйте зворотне усунення діода. Ви повинні побачити на дисплеї OL або стан перевантаження.

Деякі мультиметри відображають потенціал напруги, що додається до діода. У цьому випадку при зворотному усуненні ви побачите максимальний потенціал напруги. Цей потенціал для більшості мультиметрів складає близько 3 вольт.

Вимір ємності

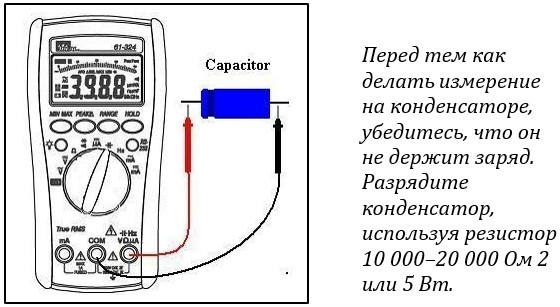

Конденсатор - це пристрій, що зберігає енергію. Він широко використовується для підвищення енергії при запуску, коли живлення подається на освітлювальні та рухові системи. Щоб перевірити конденсатор, спочатку вимкніть живлення від пристрою. Пам'ятайте, що конденсатор зберігає енергію, тому наступним кроком буде розряджання пристрою. Тепер ви готові до тестування. Ніколи не проводьте тестування, не переконавшись, що енергія була розряджена з конденсатора.

Вимірювання частоти

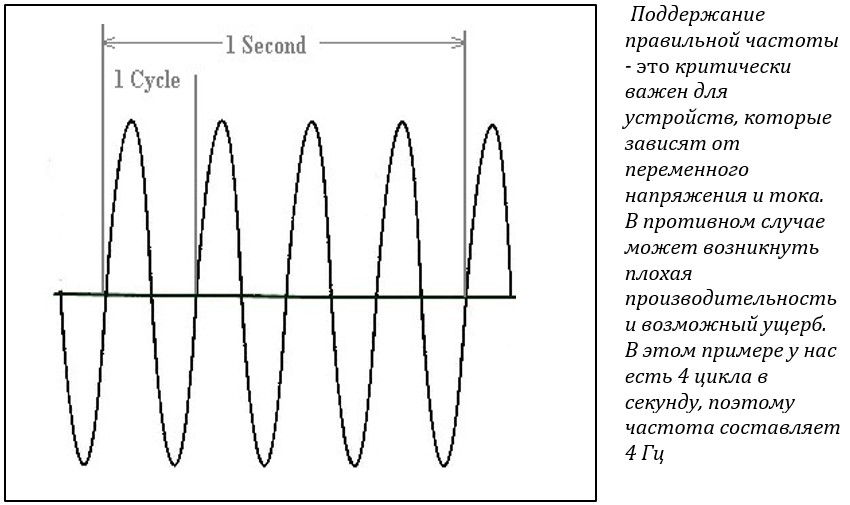

Частота вимірюється у Герцах. Це число циклів в секунду змінного сигналу для завершення одного циклу або переходу від 0 до максимальної позитивної амплітуди назад до 0 до максимальної амплітуди негативної потім назад до 0.

Розширені функції мультиметра

На сучасних сучасних цифрових мультиметрах є безліч функцій, що спрощують вимірювання електричних систем і компонентів. Для цих розширених функцій використовуються два поширені методи. Прямий вибір клавіш або меню.

З функцією прямого вибору клавіш «натисніть та утримуйте» протягом однієї секунди, щоб активувати функцію.

Натисніть і утримуйте протягом двох секунд, щоб вимкнути функцію.

Спробуйте це зробити з клавішею RANGE на мультиметрі з автоматичним вибором діапазону. Натискання клавіші протягом однієї секунди включає ручний вибір діапазону та вимикає автоматичний вибір діапазону. Натисніть знову, і ви можете вручну переходити між діапазонами. Натисніть протягом двох секунд, і автоматичний вибір діапазону буде активовано.

У блоках меню використовується список опцій на дисплеї та клавіші F безпосередньо під опціями. Натискання клавіші «F» під вашим вибором увімкне цю функцію. Повторне натискання кнопки відключить її.

Утримання даних, автоматичне утримання та максимальне утримання

Утримання даних та автоматичне утримання фіксують вимірювання на дисплеї. Ці функції корисні, коли доступ до вимірювань утруднений, наприклад, на панелі. Вони дозволяють вам зосередити увагу на ланцюзі, що тестується, а не на дисплеї мультиметра.

Утримання даних фіксує показання дисплея під час натискання. Підключіть загальний дріт (чорний) до бажаної точки вимірювання за допомогою затискача типу «крокодил» або іншого типу кріпильного пристрою. Підключіть червоний вимірювальний провід до тестованого ланцюга, натисніть кнопку утримання даних, потім від'єднайте вимірювальні проводи. Обов'язково дайте показанням час стабілізуватись, перш ніж натискати кнопку утримання даних для фіксації вимірювання. Від'єднайте дроти, і дисплей повинен утримувати останнє стабільне показання.

Автоматичне утримання чекає, щоб зафіксувати свідчення, доки вони не стабілізуються. Натисніть кнопку автоматичного утримання та підключіть вимірювальні дроти до вимірювального ланцюга. Після стабілізації показів мультиметр подає звуковий сигнал, щоб повідомити користувача, що вимірювання було зафіксовано. Від'єднайте дроти, і показання зберігатимуться протягом кількох секунд, перш ніж скинуться на відсутність показань.

Max hold овиявляє найвище значення, яке вимірювач побачив під час вимірювання. Підключіть вимірювальні дроти до вимірювального ланцюга та натисніть кнопку max hold. Вимірювач контролює ланцюг та подає звуковий сигнал при отриманні нового максимального показання.

Min/Max or Min/Max/Avg.

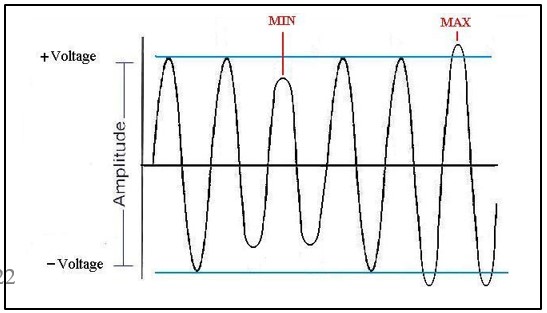

Кнопка min/max фіксує найменше, найбільше та середнє значення, яке вимірник бачив під час виміру. Цифрові мультиметри з подвійним дисплеєм відображатимуть реальний або миттєвий вимір на основному дисплеї та відображатимуть мінімальне, максимальне або середнє значення на додатковому дисплеї. Натискання кнопки min/max проведе вас через мінімальні, максимальні та середні показники, записані під час тесту. Як і у випадку з утриманням максимального значення більшість вимірників подадуть звуковий сигнал, коли буде зафіксовано нове мінімальне або максимальне значення. Натисніть і утримуйте протягом > 2 секунд, щоб вимкнути функцію min/max.

Типовим застосуванням буде моніторинг двигуна на предмет перенапруги та недостатньої напруги. Не забудьте вимкнути функцію автоматичного вимкнення живлення, якщо ви збираєтеся залишити мультиметр підключеним до ланцюга на тривалий час.

Деякі мультиметри додають до цієї функції функцію усереднення. Вона обчислює середнє показання за період тестування.

Відносний режим

Відносний режим, що зазвичай відображається як ▲REL, зберігає миттєве вимірювання як опорне значення і встановлює дисплей на нуль. Тепер вимірювання відображаються як диференціал від цього опорного значення. Щоб використовувати цю функцію, виберіть вимір і підключіть вимірювальні дроти до вимірювального ланцюга. Дайте показанням стабілізуватися, а потім натисніть кнопку ▲REL.

На дисплеї має відображатися нуль. Виконайте новий вимір. Повинна відображатися різниця між новим виміром та вихідним.

Ця функція часто використовується при виконанні вимірювань дуже низького опору. Вимірювальні дроти кожного мультиметра мають деякий опір (від 0,1 до 0,2 Ом). Ви можете компенсувати це, вимірявши вимірювальні дроти за допомогою функції відносного режиму. Після того, як опір вимірювального дроту встановлено як опорне значення, всі нові вимірювання будуть являти собою опір ланцюга або компонента без урахування опору випробувального дроту.

Утримання пік та пік мін/макс

На відміну від вимірювань True RMS, які обчислюють ефективне значення форми хвилі напруги або струму, вимірювання Peak фіксують найвищу амплітуду форми хвилі.

Утримання піку часто використовується для вимірювання пускового струму, спричиненого запуском двигуна. Натискання кнопки Peak Hold на струмовимірювальних кліщах і затискання затискачів навколо однієї з ніжок двигуна безпосередньо перед запуском зафіксує найвищий пік або пусковий струм.

Інший спосіб отримати цю інформацію - використовувати функцію Peak min/max. Ця функція фіксує найвищу і найнижчу амплітуду форми хвилі.

ДАЛІ БУДЕ...

Магазин Gtest® - авторизований постачальник мультиметрів до України: https://gtest.com.ua/izmeritelnye-pribory/multimetry
