Основи цифрових мультиметрів. ЧАСТИНА 3

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

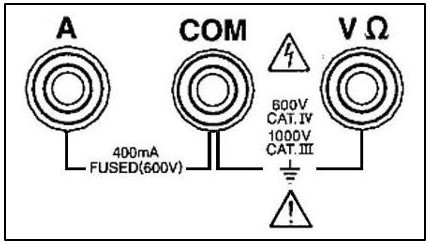

Вхідні гнізда або порти для інструментів

Вхідні гнізда або порти вимірювача є робочими кінцями приладу. Будьте обережні під час підключення проводів до вашого приладу. Будьте уважні та обов'язково підключайте дроти до правильного порту, який позначений для вимірювання, вибраного на шкалі.

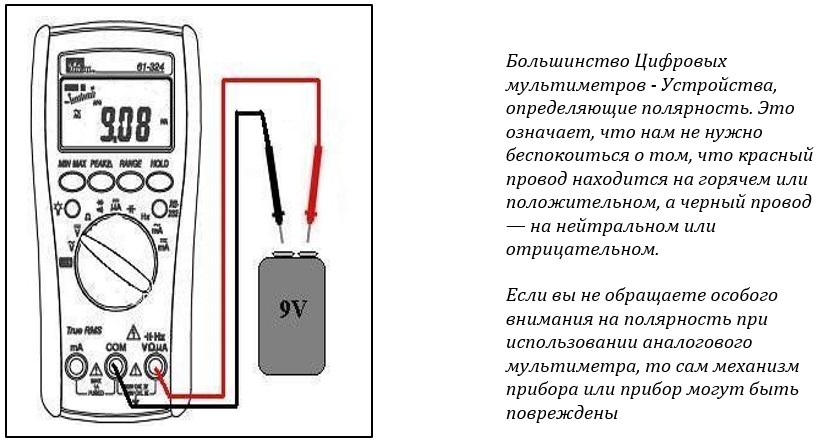

Вимірювання постійної напруги: Для вимірювання постійної напруги ми поміщаємо червоний провід у порт V Ω COM. Поверніть циферблат або перемикач на VDC або V Якщо це ручний вимірювальний прилад, встановіть його на потрібний діапазон. Як приклад нижче, ми хочемо виміряти батарею 9 В, тому найкращим діапазоном буде діапазон 20 В. Якщо у вас автоматичний вимірювальний прилад, вам потрібно тільки встановити функцію на циферблаті на VDC або V

Вимірювання змінної напруги: для вимірювання змінної напруги ми поміщаємо червоний провід у порт VΩ, а чорний провід у порт COM. Поверніть циферблат або перемикач у положення VAC або V.

Якщо це ручний вимірювальний прилад, поставте його на потрібний діапазон. Наприклад, вимірювальний прилад буде встановлений на діапазон 200 для вимірювання розетки 120 В. Якщо у вас автоматичний вимірювальний прилад, потрібно встановити функцію тільки на VAC або V . Пам'ятайте, що завжди рекомендується спочатку підключати чорний провід, а потім червоний.

Технічна примітка: Вимірювання напруги

Вимірювання напруги, мабуть, є найпоширенішою функцією, яка використовується на мультиметрі. Напруга вимірюється між двома точками, тому ми повинні переконатися, що ми маємо надійний контакт у кожній точці. Правильний спосіб підключення вимірювального приладу – спочатку підключити низький або заземлюючий (чорний провід), а потім високий (червоний провід). Ми від'єднуємо дроти у зворотному порядку, спочатку червоний, потім чорний.

При кожному вимірі напруги використовуйте метод трьох точок. Спочатку виміряйте відомий ланцюг або джерело під напругою, потім невідомий ланцюг, потім знову відомий ланцюг.

Середнє значення у відповідь проти справжнього середньоквадратичного значення

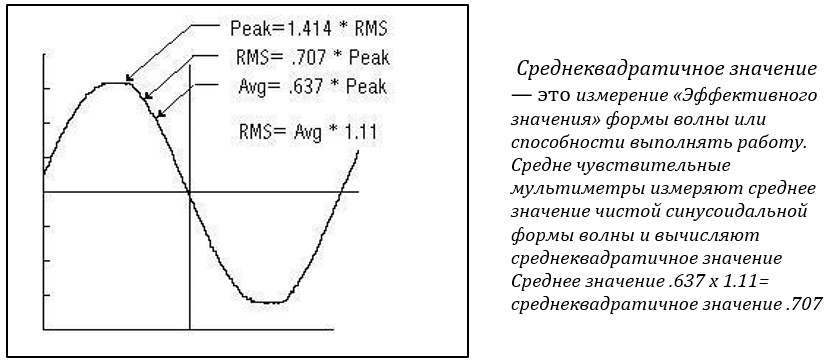

Середньоквадратичне або середньоквадратичне значення вимірювання змінного струму - це "ефективне значення" або "еквівалентне значення" форми сигналу для виконання роботи по відношенню до постійного струму. Випробувальне обладнання використовує два методи вимірювання форми сигналу змінного струму. Один з них - середнє відповідне середньоквадратичне значення з калібруванням, а інший - справжнє середньоквадратичне значення. Обидва призначені для ідеально синусоїдальних сигналів періодичного типу, і більшість їх пов'язані по змінному струму, що означає, що вони блокують будь-яке зміщення постійного струму, яке може вплинути на вимірювання.

Вольтметри з усередненим відгуком використовують просту схему, щоб надати вольтметр загального призначення недорогий метод розрахунку середньоквадратичного значення синусоїдальної форми сигналу. Справжнє ефективне значення можна отримати, якщо форма сигналу змінного струму є періодичною синусоїдальної формою сигналу.

При вимірі складних форм сигналу з гармоніками, таких як прямокутні хвилі або сигнали змінного струму, які були випрямлені або електронно керувалися якимось чином такими пристроями, як діоди, тиристори або симістори, справжнє середньоквадратичне значення або ефективне значення нагрівання не може бути точно виміряно за допомогою вимірювача із усередненим відгуком. Для точного виміру необхідно використовувати вимірювач істинного середньоквадратичного значення.

Вольтметри з дійсним середньоквадратичним значенням використовують інтегральну схему, яка обчислює дійсне середньоквадратичне значення складної форми сигналу. Більшість з них пов'язані за змінним струмом, але в деяких дорожчих лічильниках доступний зв'язок «змінний струм + постійний струм», який дозволяє отримати «ефективну теплотворну здатність» як змінного, так і постійного струму в сигналі.

У комерційних та промислових умовах такі навантаження, як електронне освітлення, комп'ютери, приводи зі змінною швидкістю та інше електронне обладнання споживають струм короткими імпульсами. Цей тип навантаження називається нелінійним, тому що вона не споживає свій струм лінійно з напругою навантаження. Несинусоїдальні чи спотворені форми хвилі створюють гармоніки. Це спотворення форми хвилі може призвести до того, що середній лічильник, що реагує, матиме похибку до 10–40%. Цифровий мультиметр, який реагує на True RMS, більш точний у цих ситуаціях, тому що він обчислює справжнє середньоквадратичне значення (RMS) спотвореної форми хвилі. NEC та інші тепер рекомендують використовувати лічильники True RMS у сучасних електроенергетичних системах.

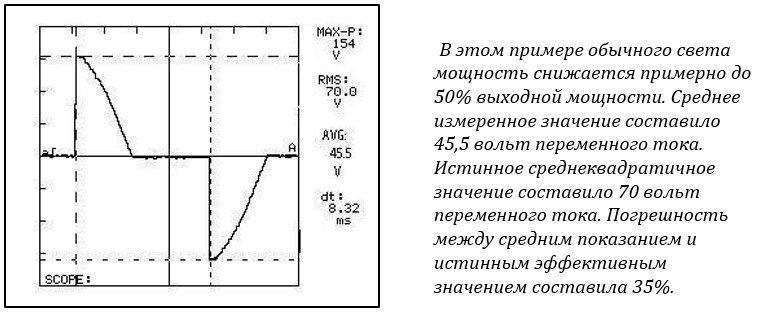

У цьому прикладі звичайного світла потужність знижується приблизно до 50% вихідної потужності. Середнє виміряне значення становило 45,5 вольт змінного струму. Справжнє середньоквадратичне значення становило 70 вольт змінного струму. Похибка між середнім показанням та справжнім ефективним значенням становила 35%.

Вимірювання струму

Струм - це потік електронів, який змушує працювати електричне обладнання. Коли обладнання увімкнено, воно вважається «навантаженням» у ланцюги. Навантаження - це будь-який електричний компонент, такий як лампа, стереосистема, двигун або нагрівальний елемент, який споживає струм. Струм вимірюється в амперах або амперах.

Кожне навантаження має межу номінального струму, який не слід перевищувати. Якщо навантаження споживає занадто багато струму, виділяється надлишкове тепло, що може призвести до пошкодження ізоляції, виходу з ладу компонента та можливої ​​небезпеки займання. Якщо навантаження нижче за межу номінального струму, воно може працювати погано.

Тестування струму можна виконати декількома способами, але найпоширенішим і найпростішим методом є використання струмовимірювальних кліщів.

Це непрямий вимір за своєю суттю безпечніший, ніж використання мультиметра послідовно з ланцюгом. При вимірюванні струмовимірювальними кліщами затискайте гарячий, або нейтральний провідник, але не обидва.

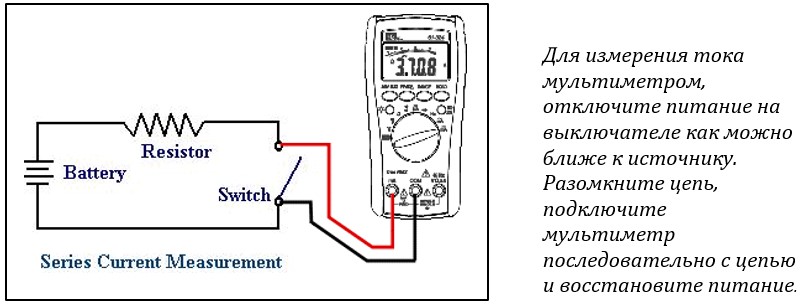

Для вимірювання за допомогою вимірювача ми повинні розімкнути ланцюг і виконати вимірювання послідовно з навантаженням. Це найбільш потенційно небезпечний вимір, який виконується за допомогою мультиметра, оскільки тепер вимірювач є частиною ланцюга.

Технічні примітки: Хороші мультиметри тепер захищені запобіжником високої енергії. Для захисту вимірювача та користувача використовується запобіжник високої енергії, але не забуватимемо «закон Мерфі». Найпоширеніша помилка - випадково вставити вимірювальні дроти в гнізда для вхідного струму і виміряти напругу або паралельний вимір. Вимірники без захисту запобіжником на вхідних струмах не слід використовувати в електричних ланцюгах високої енергії.

З практичної точки зору мультиметр вимірюються тільки невеликі струми. Більшість мультиметрів мають максимальне струмове навантаження 10 ампер. Також непрактично відключати живлення та розривати ланцюг для проведення вимірювання. Найбільш поширеним застосуванням для вимірювання постійного струму за допомогою мультиметра є невеликі постійні струми, такі як контури керування 4-20 мА, що зустрічаються у більшості систем керування процесами.

Використання струмових кліщів або трансформатора струму.

Технічна примітка: При використанні струмовимірювальних кліщів або мультиметра з адаптером для затискачів. Струмовимірювальні кліщі або трансформатори струму (ТТ) вимірюють магнітне поле навколо провідника.

Сила магнітного поля визначається величиною струму, що протікає через провідник. Це дозволяє струмовимірювальним кліщам вимірювати струм побічно.

Також важливо, щоб затискач знаходився або біля гарячого, або біля нейтрального. Струм тече по обох проводах, але створює магнітні поля в протилежних напрямках. Якщо ви затиснете обидва дроти, вимірювач покаже «0»

Струмовимірювальні кліщі також дозволяють проводити набагато вищі вимірювання струму. У той час як більшість мультиметрів мають максимальний внутрішній вимір струму 10 ампер, доступні струмовимірювальні кліщі, які вимірюють 400, 600 або навіть 2000 ампер. Вимірювачі з адаптерами для кліщів можуть використовуватися для створення великого струму, але струмові кліщі набагато простіше у використанні.

Постійний струм вимірюється зондом Холла. Пристрій Холла - це напівпровідник, який за впливу магнітного поля реагує вихідною напругою, пропорційною напруженості поля. На відміну від стандартних струмовимірювальних трансформаторів, струмовимірювальні кліщі Холла є електронними та живляться якимось чином.

Адаптери для кліщів відрізняються від струмовимірювальних кліщів тим, що вони призначені для перетворення вимірювання змінного або постійного струму менший сигнал змінного або постійного струму. Цей невеликий вихідний сигнал є вихідним сигналом в мілівольтах або міліамперах. Більшість адаптерів для кліщів мають маркування для користувача.

Це приклад маркування на струмових кліщах Ideal 61-334, 600 А.

Ознайомтеся зі специфікаціями адаптера, щоб визначити вихідний сигнал та відношення вимірювання до вихідного сигналу. Зазвичай це 1 мВ/Ампер чи 1 мА/Ампер. Обов'язково встановіть перемикач функцій на вимірювачі на відповідний вимір та вставте вимірювальні дроти у відповідні порти. Зверніть увагу, що показання відображатимуться в мілівольтах або міліамперах, а не в амперах.

Вимір безперервності

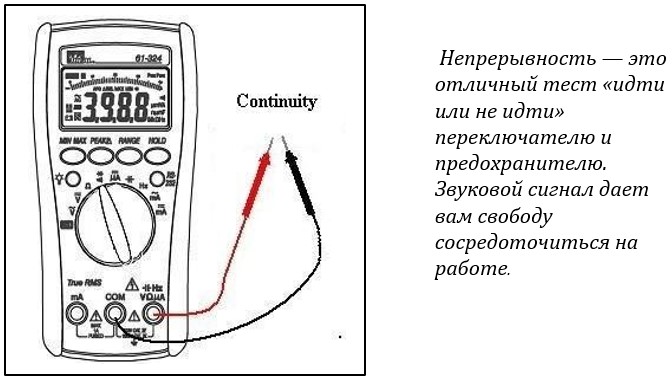

Безперервність - це швидка перевірка, що дозволяє побачити, чи замкнутий ланцюг. Хороші запобіжники та замкнуті перемикачі мають безперервність. Під час вимірювання безперервності мультиметр надсилає невеликий потенціал струму через ланцюг, щоб виміряти опір ланцюга. Значення максимального опору може змінюватись від вимірювача до вимірювача. Більшість із них показуватимуть безперервність від 0 до 50 Ом. Було додано звуковий сигнал, щоб допомогти провести швидке тестування «придатний», не відволікаючись від роботи.

ДАЛІ БУДЕ...
