OWON CMS101 як універсальний вимірювальний прилад "3 в 1"

1. Вступ

OWON CMS101 - це універсальний вимірювальний прилад "3 в 1", що поєднує в собі функції кліщового вимірювача змінного/постійного струму на 1000 А, осцилографа з частотою 1 МГц та функції запису даних з можливістю підключення через Bluetooth. Розроблений для пошуку та усунення несправностей в електроустаткуванні, обслуговування двигунів та загального аналізу електричних компонентів, цей прилад пропонує широкі можливості тестування завдяки зручному 2,8-дюймовому IPS LCD-дисплею.

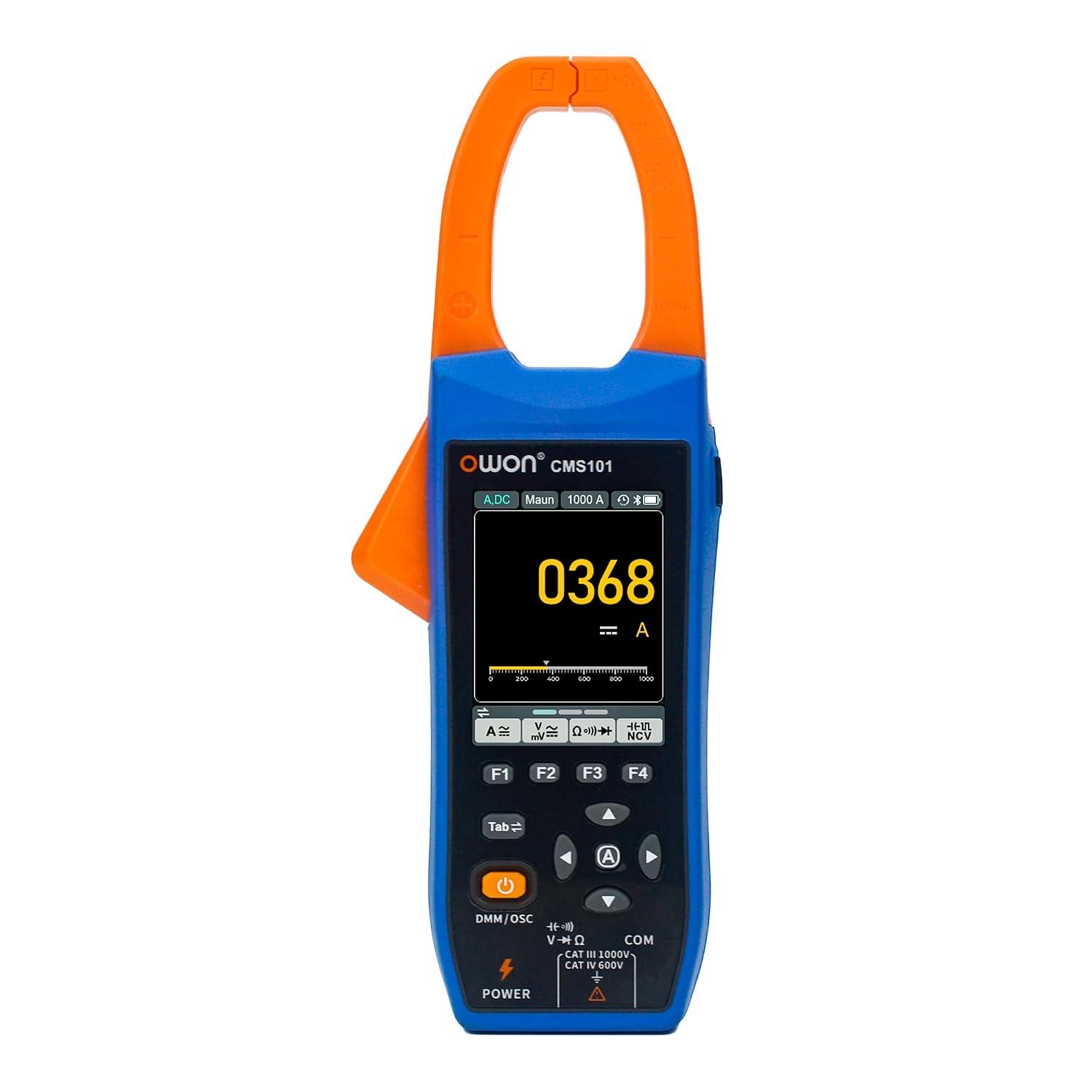

Малюнок 1: Вид спереду кліщового вимірювача OWON CMS101, з відображенням його дисплея та елементів керування.

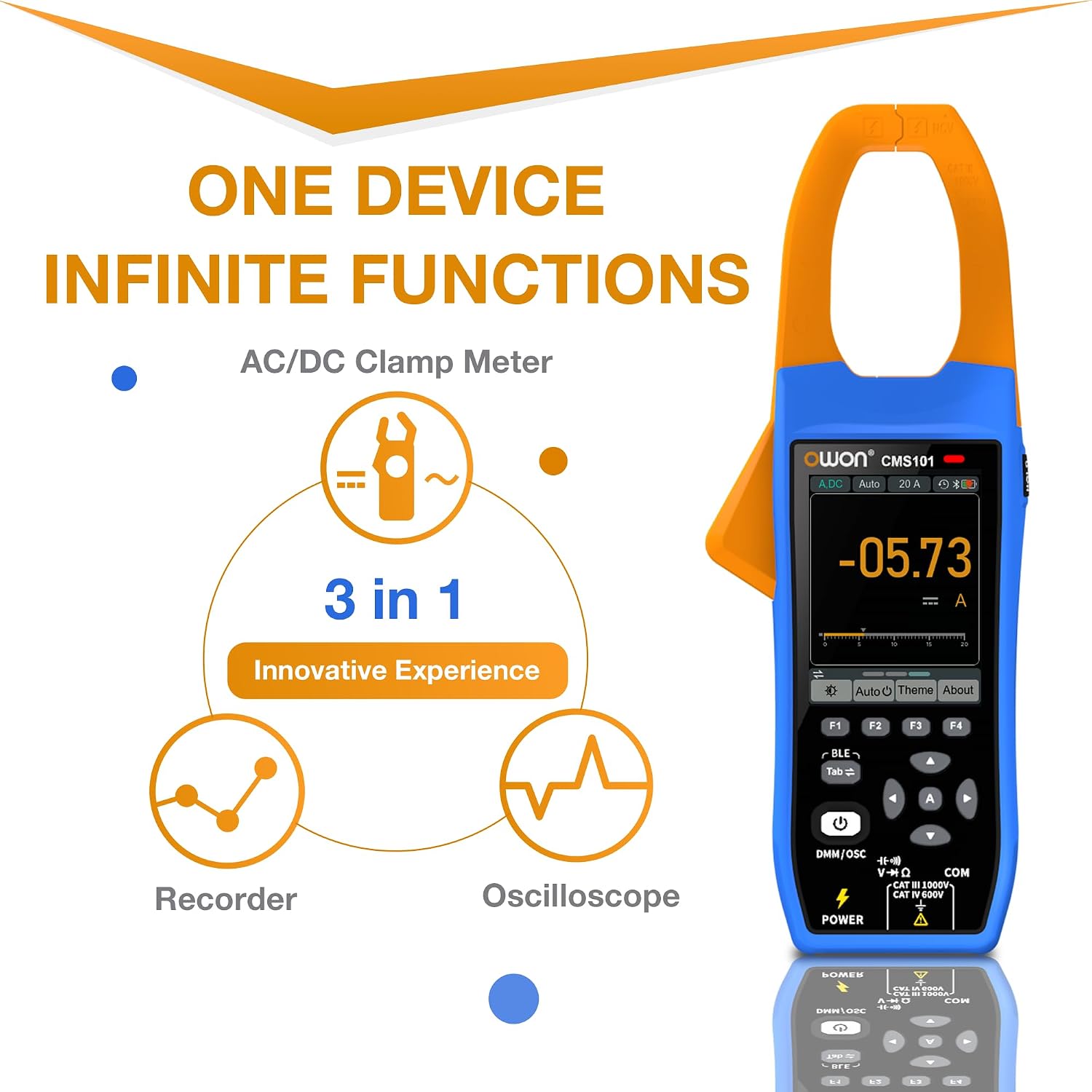

Малюнок 2: OWON CMS101 поєднує в собі кліщовий вимірювач, реєстратор та осцилограф в одному приладі.

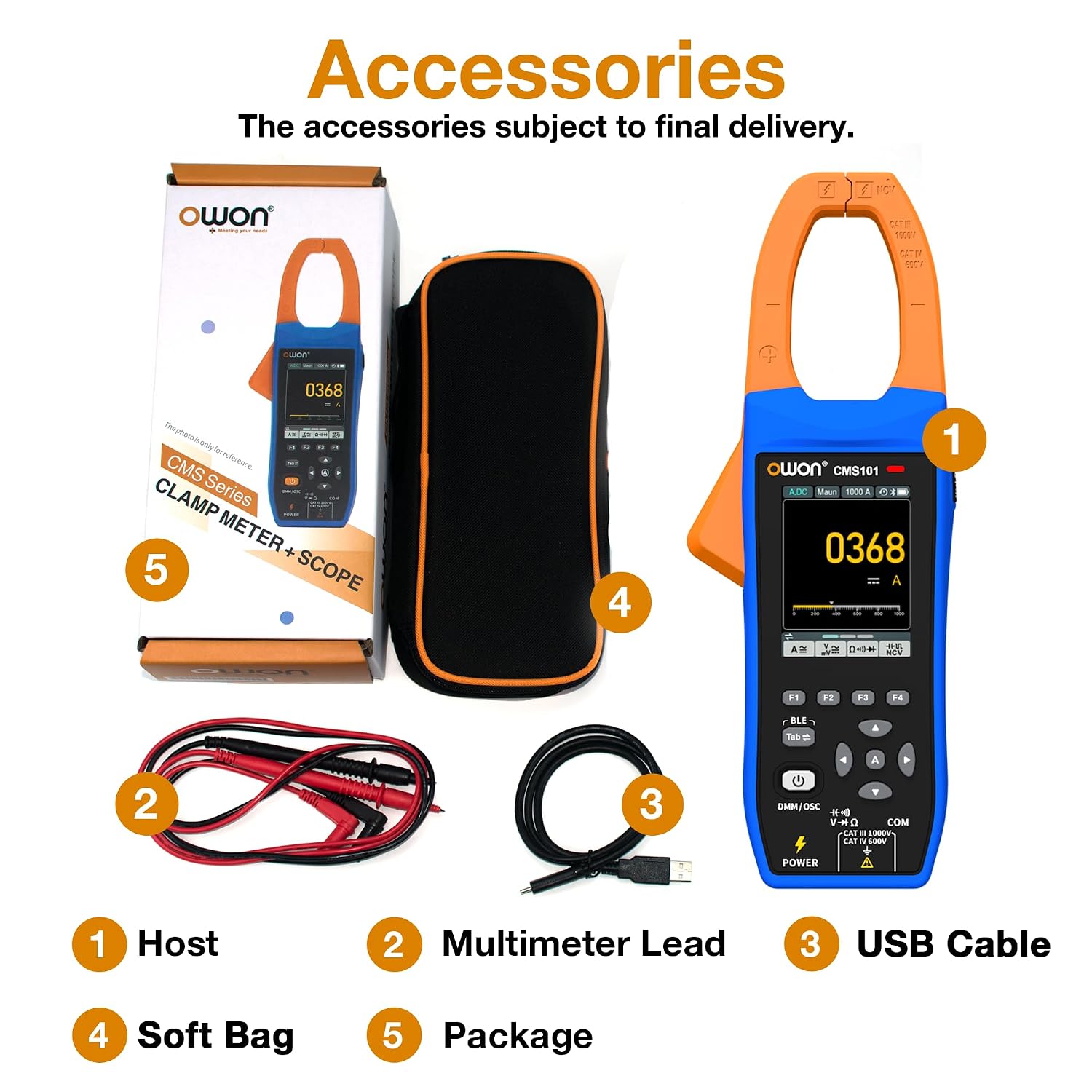

2. Налаштування

2.1 Увімкнення приладу

OWON CMS101 поставляється з встановленим літій-іонним акумулятором. Щоб увімкнути пристрій, натисніть і утримуйте кнопку POWER, розташовану в нижньому лівому куті панелі керування. Займеться 2,8-дюймовий IPS LCD-дисплей.

2.2 Заряджання акумулятора

Щоб зарядити пристрій, підключіть USB-кабель, що додається, до зарядного порту на боковій стороні вимірювача та до відповідного джерела живлення USB. Індикатор заряджання на дисплеї покаже стан заряджання.

Рисунок 3: CMS101 оснащений портом USB-C для зручного заряджання.

3. Інструкція з експлуатації

3.1 Загальні режими роботи та відображення

Прилад CMS101 оснащений 2,8-дюймовим IPS LCD-дисплеєм, що забезпечує широкі кути огляду та підтримує двотемне відображення (світлий і темний режими) для оптимальної видимості в різних умовах освітлення. Використовуйте кнопку DMM/OSC для перемикання між режимом цифрового мультиметра (DMM) та режимом осцилографа (OSC).

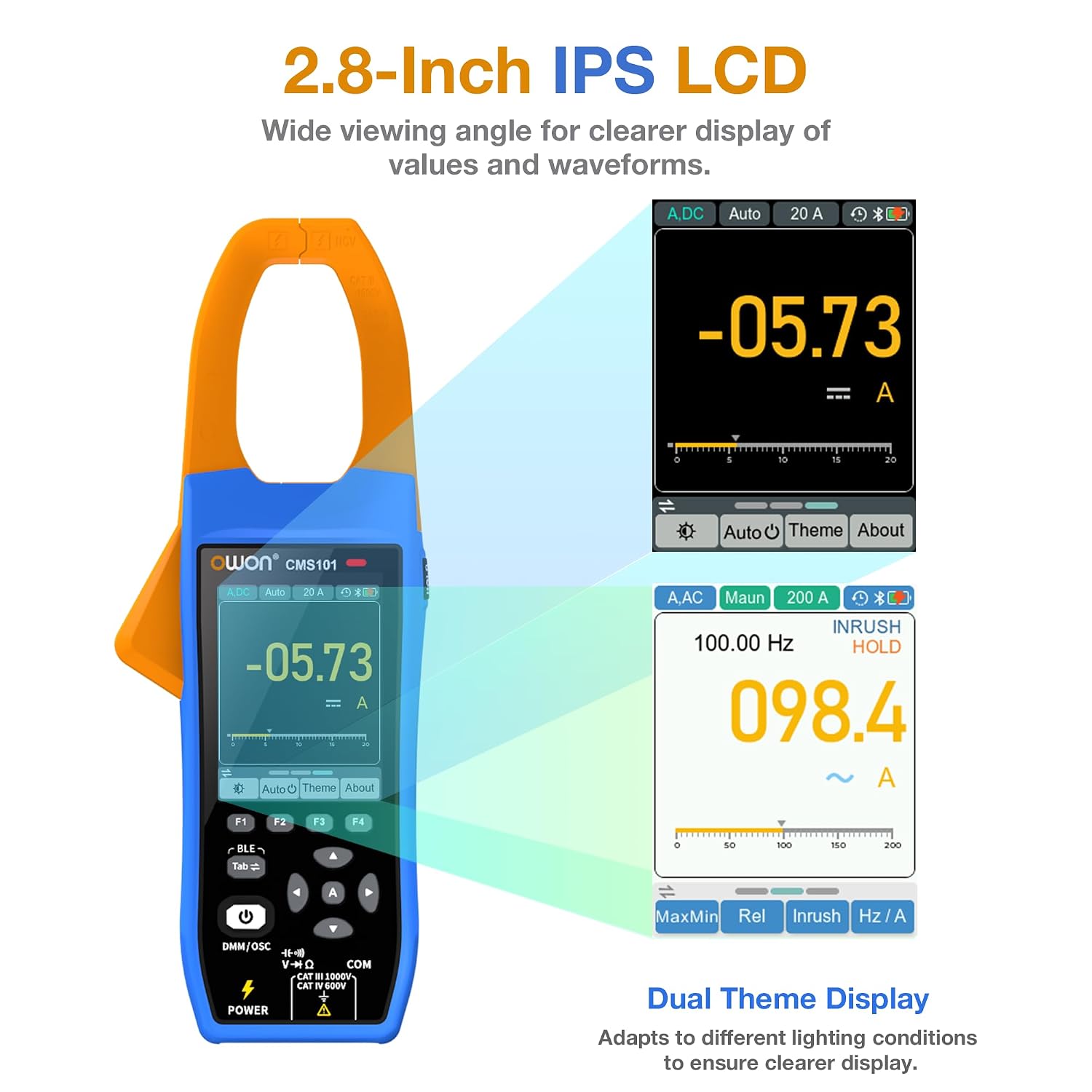

Малюнок 4: 2,8-дюймовий IPS LCD-дисплей забезпечує чітке відображення значень та осцилограм з можливістю вибору двох режимів оформлення.

3.2 Функції кліщового вимірювача

У режимі цифрового мультиметра (DMM) CMS101 функціонує як високопродуктивний кліщовий вимірювач, здатний виміряти широкий діапазон електричних параметрів без прямого контакту з провідником. Конструкція з вузьким подовженим отвором діаметром 38 мм дозволяє проводити вимірювання в обмежених просторах та на проводах великого діаметру.

• Вимірювання напруги: постійна/змінна напруга 1000 В.

• Вимірювання струму: змінний/постійний струм 1000 А.

• Пусковий струм: вимірювання пускового струму 1000 А.

• Опір: опір до 100,00 МОм.

• Місткість: ємність до 20,00 мФ.

• Частота: частота до 20000 МГц.

• Коефіцієнт заповнення: 0,1%-99,99%.

• Перевірка діодів: перевірка діодів у напрузі 3,0000 В.

• Перевірка цілісності ланцюга: перевірка цілісності ланцюга в діапазоні 0~200,0 Ом (вкл/вимк).

• Безконтактне вимірювання напруги (NCV): підтримка безконтактного визначення напруги.

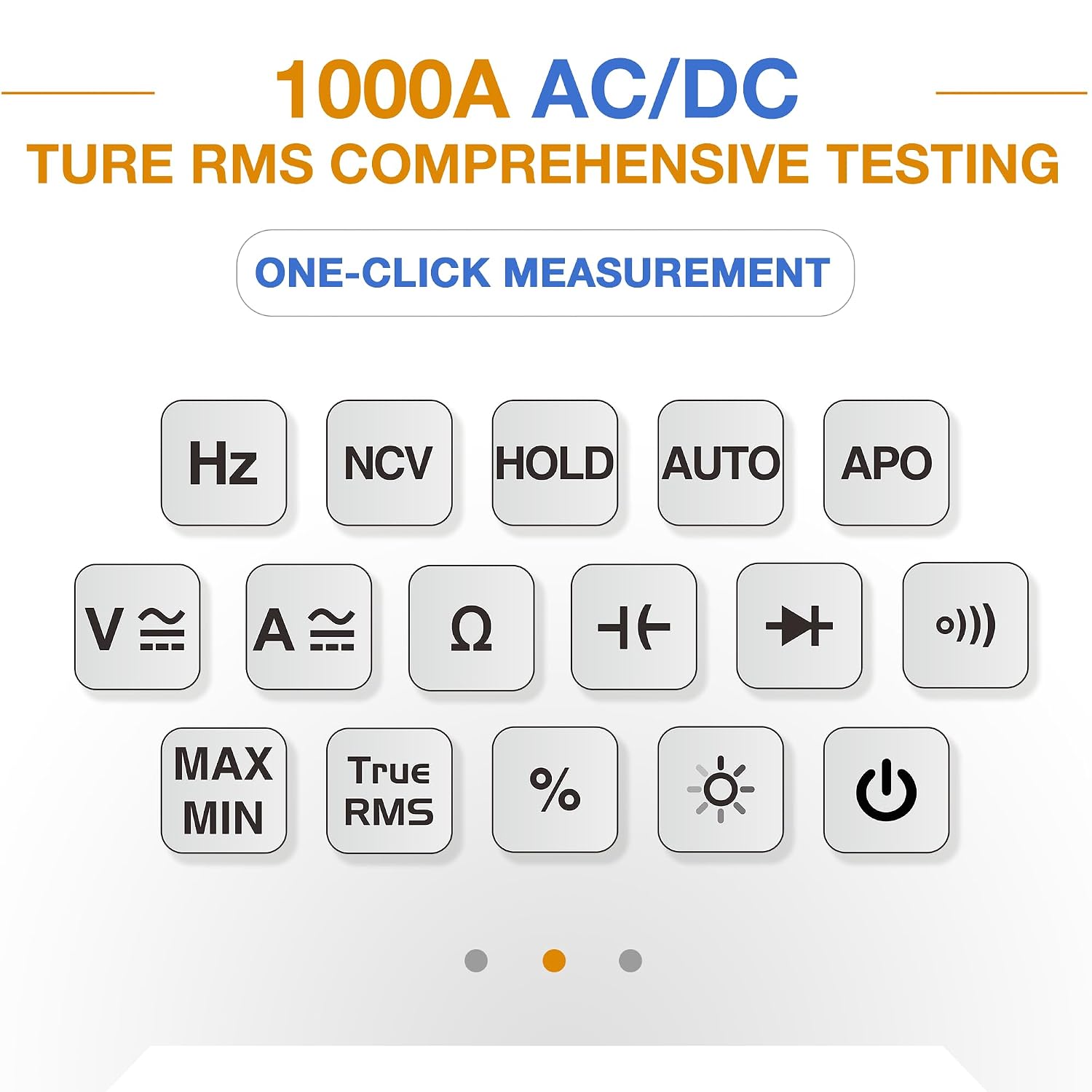

Рисунок 5: CMS101 пропонує широкий спектр вимірювальних функцій, доступ до яких здійснюється за допомогою спеціальних кнопок.

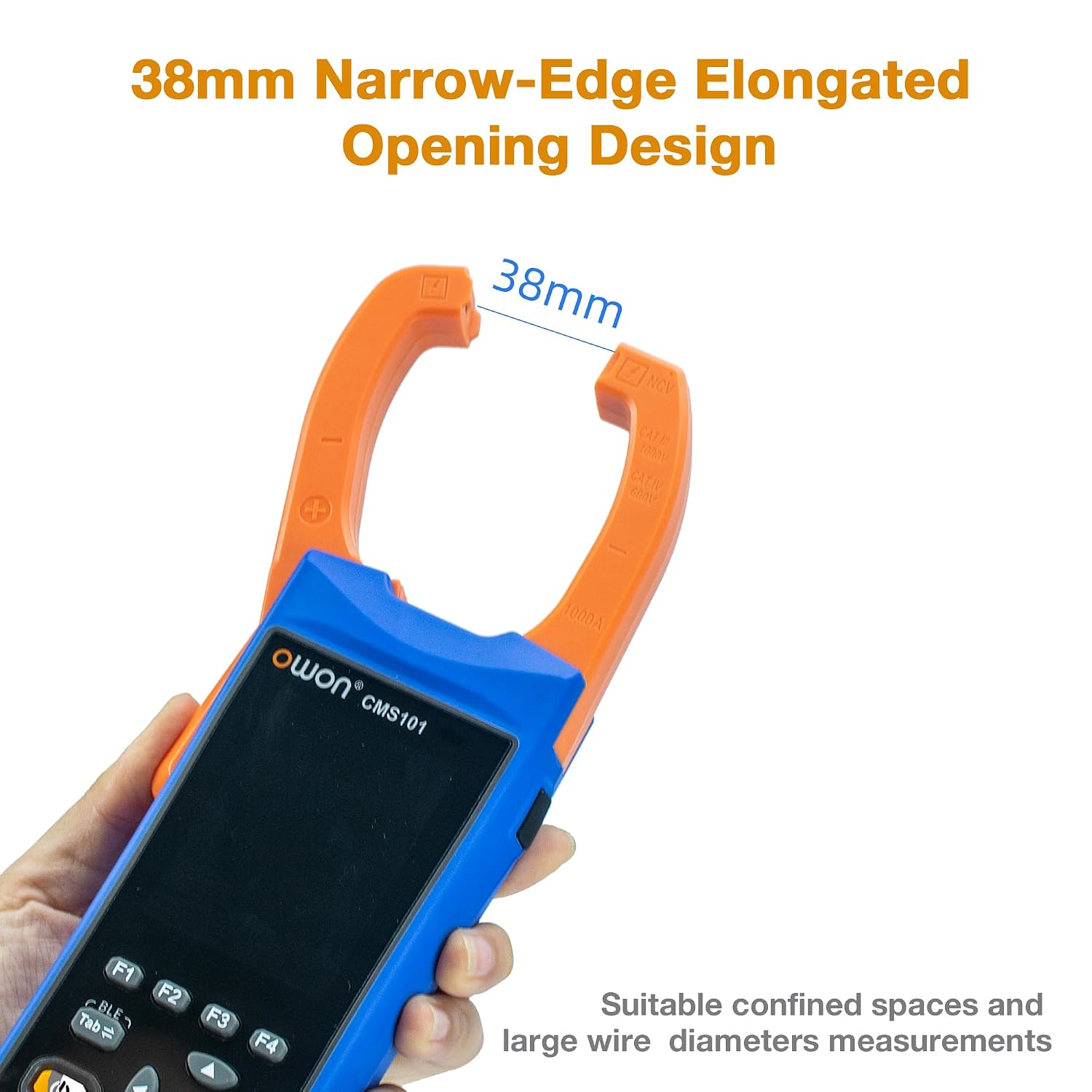

Рисунок 6: Розкриття губок на 38 мм полегшує вимірювання у стиснених умовах та на провідниках більшого діаметру.

3.3 Функції осцилографа

У режимі OSC прилад CMS101 перетворюється на компактний осцилограф, що дозволяє візуалізувати та аналізувати сигнали напруги та струму. Ця функція забезпечує повніше розуміння електричних сигналів.

• Аналогова смуга пропускання: 1 МГц (напруга), 1 кГц (струм).

• Канали: 1 канал.

• Частота дискретизації: 5,0 Мвиб/с.

• Вхідний опір: ≥10 МОм.

• Максимальна вхідна напруга: 1000 В.

• Максимальний струм вибірки: 1000 А;

• Значення, що вимірюються: відображає середньоквадратичне значення, період, частоту, максимум, мінімум, пікове значення, середнє значення.

• Режим запуску: автоматичний режим запуску.

• Тип запуску: наростання, спад.

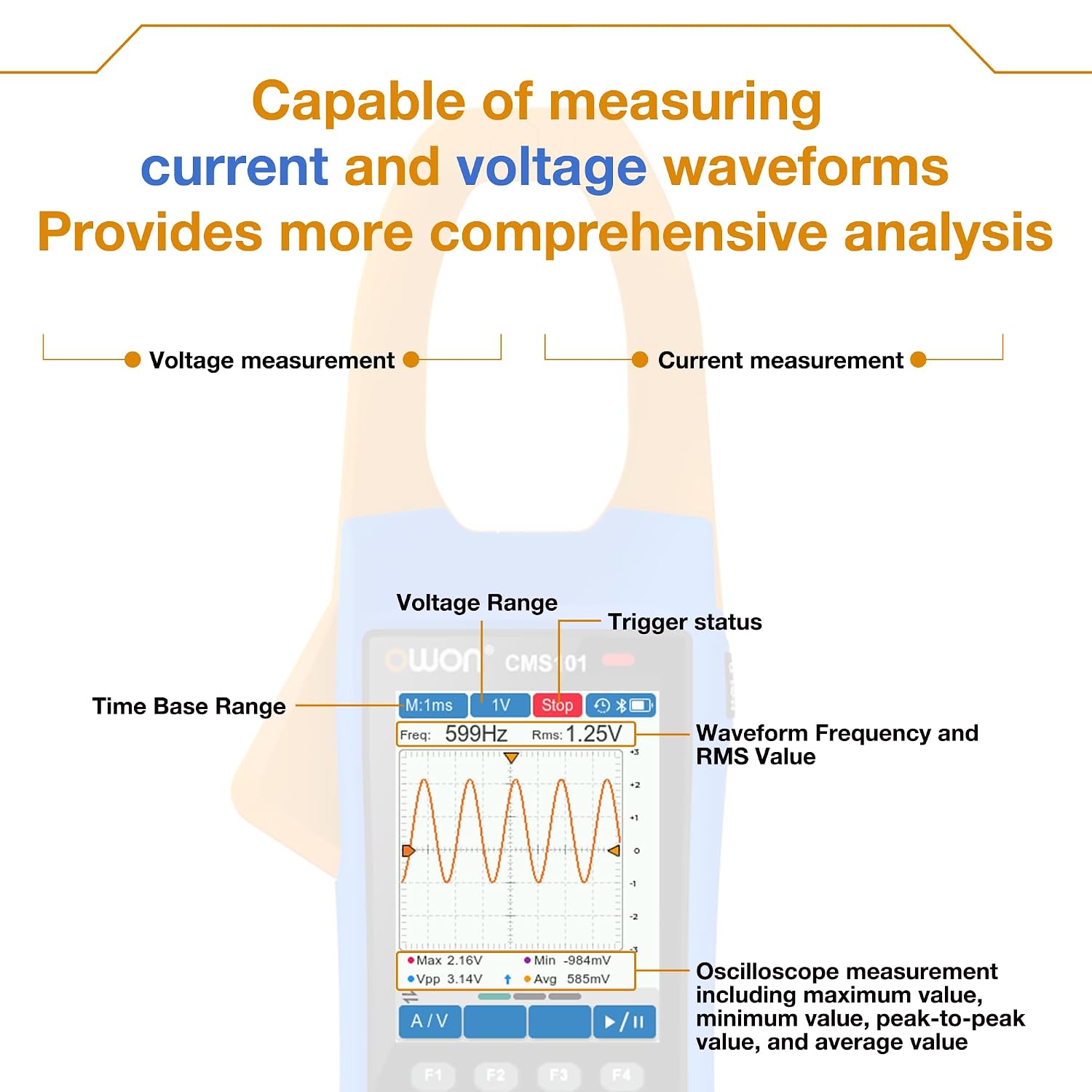

Малюнок 7: Зображення на осцилографі, що показує аналіз форми сигналу із зазначенням основних параметрів виміру.

3.4 Функція запису та з'єднання Bluetooth.

Прилад CMS101 підтримує підключення через Bluetooth, що дозволяє підключати його до смартфону. Ця функція забезпечує дистанційне керування, відображення графіків даних та збереження даних вимірювань у форматі CSV для візуалізації та аналізу тенденцій.

Малюнок 8: Мобільний додаток дозволяє здійснювати віддалений моніторинг та реєстрацію даних вимірювань.

4. Технічне обслуговування

Для забезпечення довговічності та точності роботи кліщового вимірювача OWON CMS101 дотримуйтесь цих рекомендацій з технічного обслуговування:

• Чищення: Регулярно протирайте прилад сухою м'якою тканиною. Для видалення стійких забруднень використовуйте вологу тканину з м'яким миючим засобом, потім ретельно висушіть. Не використовуйте абразивні засоби чи розчинники.

• Зберігання: Зберігайте вимірювальний прилад у прохолодному, сухому місці, далеко від прямих сонячних променів та екстремальних температур. При тривалому зберіганні переконайтеся, що батарею частково заряджено (приблизно на 50%), щоб зберегти її працездатність.

• Догляд за батареєю: Уникайте повної розрядки батареї. Заряджайте батарею за потреби.

• Огляд щупів та дротів: Періодично оглядайте дроти та щупи мультиметра на наявність пошкоджень, таких як зношені дроти або ізоляція, що тріснула. Негайно замінюйте пошкоджені деталі для забезпечення безпеки та точності показань.

5. Налагодження несправностей

У цьому розділі розглянуто поширені проблеми, з якими ви можете зіткнутися під час використання OWON CMS101.

6. Технічні характеристики

Детальні технічні характеристики кліщового вимірювача OWON CMS101.
