НОВИНКИ ОСЦИЛОГРАФІВ ВІД OWON ™

Нещодавно і без того вражаючий парк осцилографів одного зі світових лідерів у виробництві осцилографів – компанія Lilliput Technologies (OWON™) поповнився такими «осликами» - дуже стильними і незабутніми. Осцилографи цього модельного ряду ставляться до категорії «робочих конячок», застосовні скрізь і скрізь, будучи безвідмовними як автомат Калашнікова.


Магазин Gtets® – офіційний представник OWON™ в Україні. Сторінка сайту з пропонованим Магазином осцилографами: https://gtest.com.ua/izmeritelnye-pribory/ostcillografy

Магазин Gtest® - авторизований постачальник осцилографів в Україну: https://gtest.com.ua/izmeritelnye-pribory/ostcillografy

Постачання зі складу та на замовлення

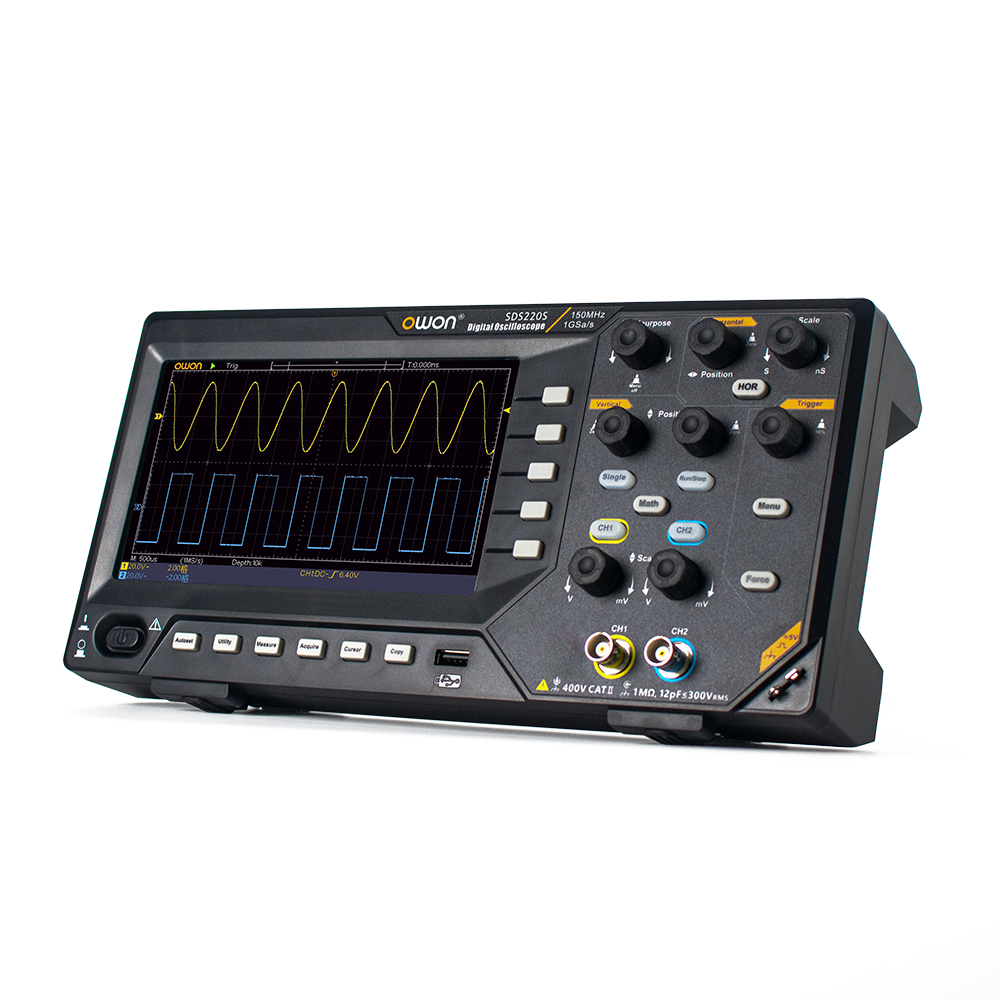

Цифрові осцилографи модельного ряду SDS200

+ Двоканальний осцилограф +генератор сигналів 25 МГц (SDS210S,215S,220S)

+ Смуга пропускання 100МГц, 150МГц, 200МГц

+ Двоканальна незалежна частота дискретизації в реальному часі 1 Гбіт/с

+ Глибина пам'яті 20 МБ

+ Підтримка 30 автоматичних вимірів форми хвилі

+ 6-розрядний високоточний частотомір

+ Аналіз спектру БПФ

+ Зв'язок з ПК через інтерфейс USB-пристрою, підтримка функцій SCPI та LabVIEW, надання безкоштовного програмного забезпечення та деяких демонстраційних версій програм, що дозволяє віддалено керувати приладом та проводити вторинну розробку.

+ 7-дюймовий TFT РК-дисплей


Модель​

SDS210 (S)

SDS215 (S)                                           SDS220(S)

SDS220 (С)

Смуга пропускання

100МГц

150МГц                                                200МГц

200МГц

Канали

Подвійний

Частота дискретизації

Макс. 1ГВ/с

Режим отримання

Нормальний, Пікове виявлення, Усереднення

Вхідний зв'язок

Постійний струм, змінний струм, земля

Вхідний опір

1МОм±2%,паралельно з 20 пФ±5 пФ

Коефіцієнт загасання щупа

1X,10X,100X,1000X

Довжина запису

20М

Горизонтальний масштаб (с/под)

2 нс/под – 1000 с/под, крок 1 – 2 - 5

Вертикальна чутливість

2 мВ/под~10 В/под

Автоматичне вимірювання

Період, Частота, Середнє, PK-PK, RMS, Макс, Мін, Вершина, Основа, Амплітуда, Викид,

Попередній викид, Час наростання, Час спаду, +Тривалість імпульсу, -Тривалість імпульсу, +

Шпаруватість, -Шпаруватість, Затримка A→B, Затримка A→B, RMS циклу, RMS курсора, Шпаруватість екрана, Фаза, +

Кількість імпульсів, -Кількість імпульсів, RiseEdgeCnt, FallEdgeCnt, Площа та Площа циклу.

Математика форми сигналу

+, -, ×, ÷, ШПФ

Зберігання форми сигналу

16 форм сигналу

Тип тригера

Фронт, Відео

Інтерфейс зв'язку

USB-хост і пристрій

Частотомір

доступний


Характеристики генератора сигналів (лише для SDS210S,215S,220S)

Стандартні форми сигналу

Синусоїдальна, прямокутна, пилкоподібна, імпульсна,

довільна

Довільні форми сигналу

Sinc, експоненціальне зростання, експоненціальний спад, гаусова та понад 160 видів

Максимальна вихідна частота

25МГц

Довільна форма сигналу

0,1 Гц~5 МГц

Частота дискретизації

 125МВ/с

Амплітуда (50 Ом)

0,005 Впік-пік ~ 3 Впік-пік

Діапазон зміщення постійного струму

±(3В) (високий опір)

Канал

1

Довжина форми сигналу

8к

Вертикальна роздільна здатність

14 біт

Опір навантаження

50 Ом

                                     Інші

Дисплей

7-дюймовий (800*480) РК-дисплей

Розміри (Д x В x Г)

301мм × 152мм × 70 мм

Маса

≈ 1,1 кг
